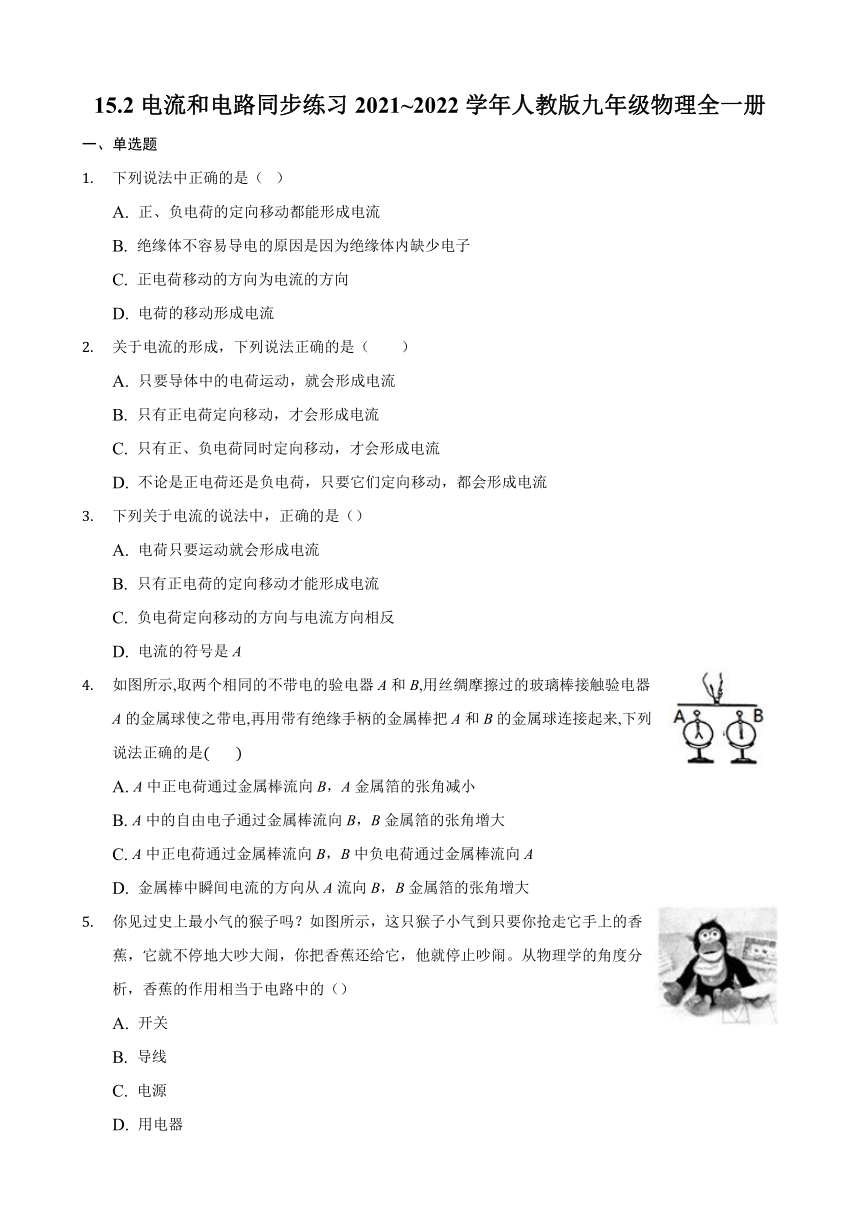

15.2电流和电路同步练习2021~2022学年人教版九年级物理全一册
一、单选题
下列说法中正确的是（? ）
A. 正、负电荷的定向移动都能形成电流
B. 绝缘体不容易导电的原因是因为绝缘体内缺少电子
C. 正电荷移动的方向为电流的方向
D. 电荷的移动形成电流
关于电流的形成，下列说法正确的是（　　）
A. 只要导体中的电荷运动，就会形成电流
B. 只有正电荷定向移动，才会形成电流
C. 只有正、负电荷同时定向移动，才会形成电流
D. 不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
下列关于电流的说法中，正确的是（）
A. 电荷只要运动就会形成电流
B. 只有正电荷的定向移动才能形成电流
C. 负电荷定向移动的方向与电流方向相反
D. 电流的符号是A
如图所示,取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电,再用带有绝缘手柄的金属棒把A和B的金属球连接起来,下列说法正确的是(? ? ?)
A. A中正电荷通过金属棒流向B，A金属箔的张角减小
B. A中的自由电子通过金属棒流向B，B金属箔的张角增大
C. A中正电荷通过金属棒流向B，B中负电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（）
A. 开关
B. 导线
C. 电源
D. 用电器

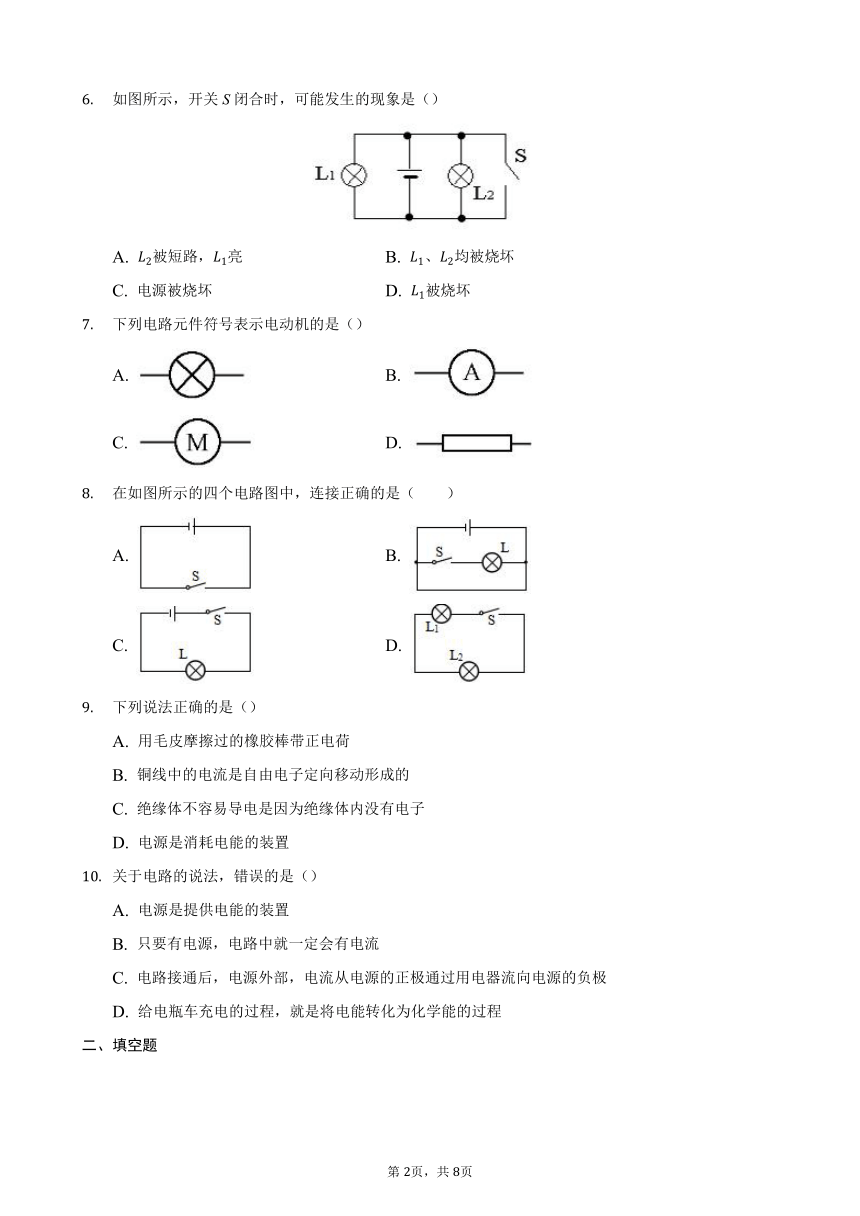

如图所示，开关S闭合时，可能发生的现象是（）
A. L2被短路，L1亮 B. L1、L2均被烧坏
C. 电源被烧坏 D. L1被烧坏
下列电路元件符号表示电动机的是（）
A. B.
C. D.
在如图所示的四个电路图中，连接正确的是（　　）
A. B.
C. D.
下列说法正确的是（）
A. 用毛皮摩擦过的橡胶棒带正电荷
B. 铜线中的电流是自由电子定向移动形成的
C. 绝缘体不容易导电是因为绝缘体内没有电子
D. 电源是消耗电能的装置
关于电路的说法，错误的是（）
A. 电源是提供电能的装置
B. 只要有电源，电路中就一定会有电流
C. 电路接通后，电源外部，电流从电源的正极通过用电器流向电源的负极
D. 给电瓶车充电的过程，就是将电能转化为化学能的过程
二、填空题

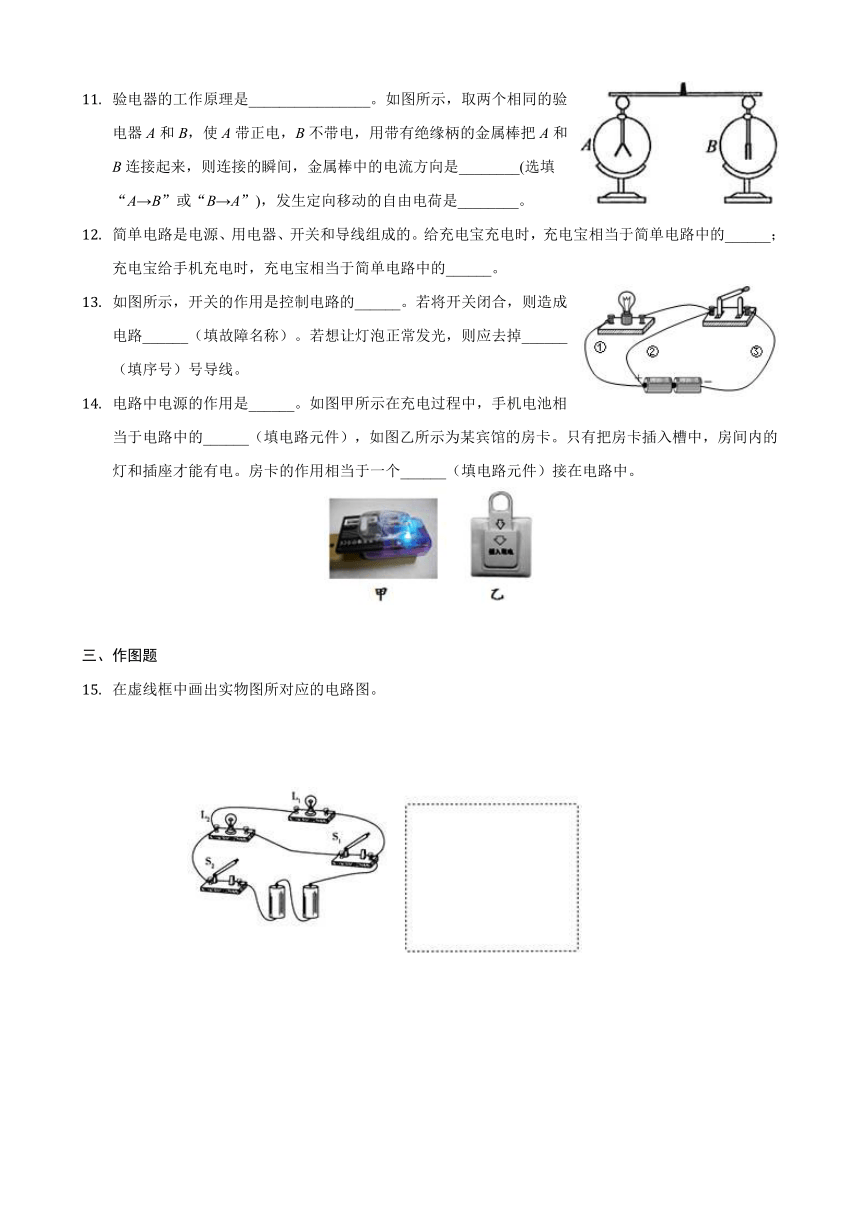

验电器的工作原理是________________。如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是________(选填“A→B”或“B→A”)，发生定向移动的自由电荷是________。
简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______；充电宝给手机充电时，充电宝相当于简单电路中的______。
如图所示，开关的作用是控制电路的______。若将开关闭合，则造成电路______（填故障名称）。若想让灯泡正常发光，则应去掉______（填序号）号导线。
电路中电源的作用是______。如图甲所示在充电过程中，手机电池相当于电路中的______（填电路元件），如图乙所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个______（填电路元件）接在电路中。
三、作图题
在虚线框中画出实物图所对应的电路图。

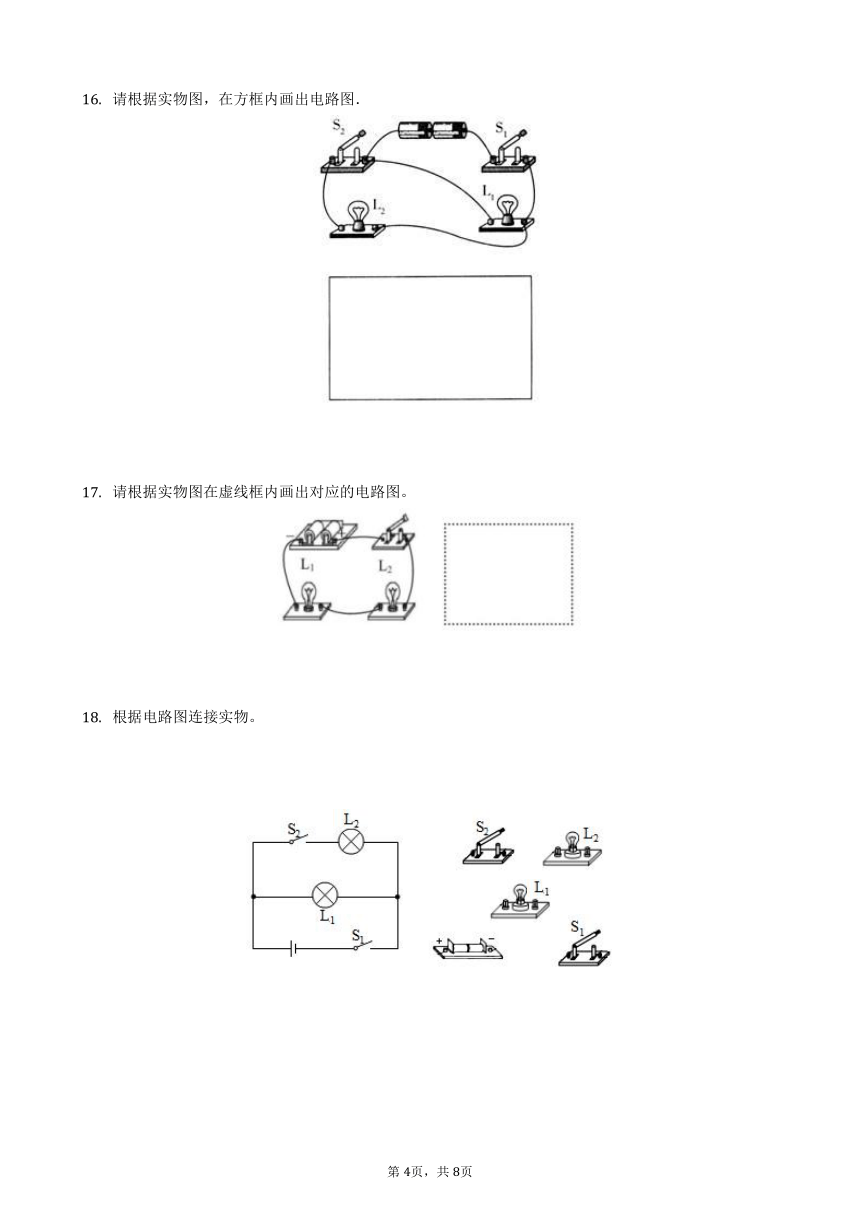

请根据实物图，在方框内画出电路图．
请根据实物图在虚线框内画出对应的电路图。
根据电路图连接实物。
李明同学依据如图甲所示的电路图，已部分完成了在图乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。
参考答案
1.【答案】A
2.【答案】D
3.【答案】C
4.【答案】D
5.【答案】A
6.【答案】C
7.【答案】C
8.【答案】C
9.【答案】B
10.【答案】B
11.【答案】同种电荷相互排斥? A→B ? 自由电子
12.【答案】用电器? 电源
13.【答案】通断；短路；②
14.【答案】提供电能? 用电器? 开关
15.【答案】
16.【答案】?如图所示．
???????
17.【答案】解：从电源正极出发，依次经过开关和两个灯泡，然后回到电源负极即可，如图所示：
18.【答案】解：原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
19.【答案】解：根据电路图可知，两灯并联，开关S1与灯L1串联，S控制整个电路，电流表测量L2的电流，因电源电压约为3V（两节干电池串联），则通过L2的电流较小，所以电流表可选用小量程；根据电路图连接实物图，如下图所示：
