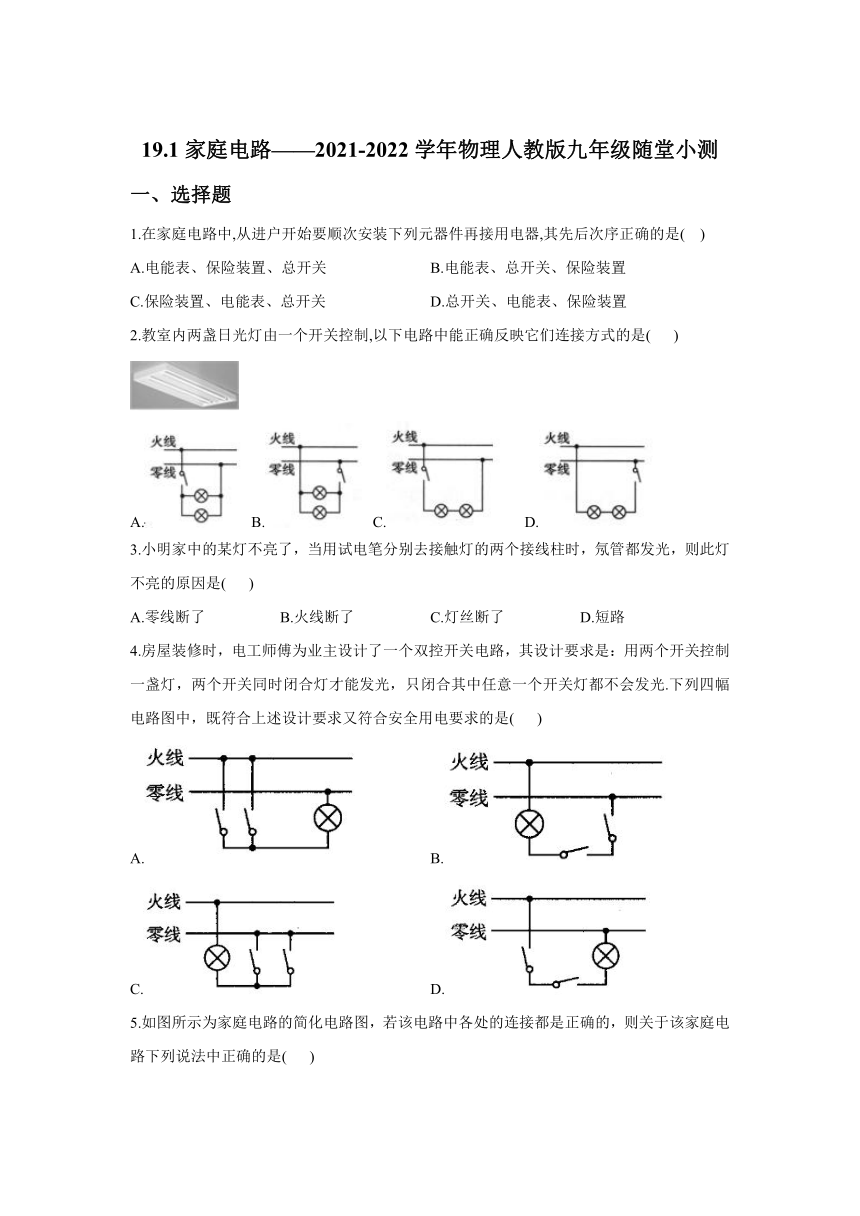

19.1家庭电路随堂小测（解析版）2021-2022学年人教版九年级全一册物理

19.1家庭电路——2021-2022学年物理人教版九年级随堂小测
选择题
1.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是(?? )
A.电能表、保险装置、总开关 B.电能表、总开关、保险装置
C.保险装置、电能表、总开关 D.总开关、电能表、保险装置
2.教室内两盏日光灯由一个开关控制,以下电路中能正确反映它们连接方式的是( )
A. B. C. D.
3.小明家中的某灯不亮了，当用试电笔分别去接触灯的两个接线柱时，氖管都发光，则此灯不亮的原因是( )
A.零线断了 B.火线断了 C.灯丝断了 D.短路
4.房屋装修时，电工师傅为业主设计了一个双控开关电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不会发光.下列四幅电路图中，既符合上述设计要求又符合安全用电要求的是( )
A. B.
C. D.

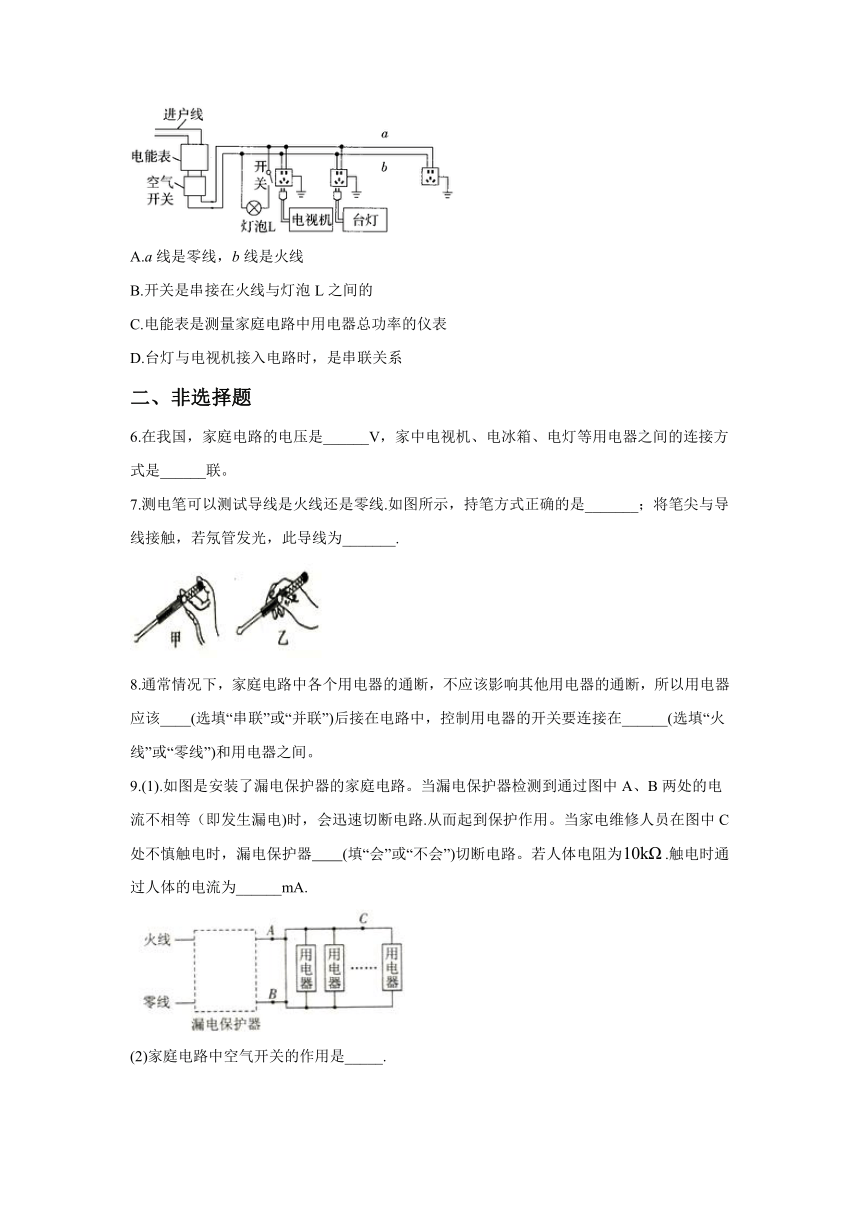

5.如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是( )
A.a线是零线，b线是火线
B.开关是串接在火线与灯泡L之间的
C.电能表是测量家庭电路中用电器总功率的仪表
D.台灯与电视机接入电路时，是串联关系
非选择题
6.在我国，家庭电路的电压是______V，家中电视机、电冰箱、电灯等用电器之间的连接方式是______联。
7.测电笔可以测试导线是火线还是零线.如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______.
8.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该____(选填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在______(选填“火线”或“零线”)和用电器之间。
9.(1).如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电)时，会迅速切断电路.从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 (填“会”或“不会”)切断电路。若人体电阻为.触电时通过人体的电流为______mA.
(2)家庭电路中空气开关的作用是_____.
答案以及解析
1.答案：B
解析：电能表测量整个家庭消耗电能的多少定安装在最前面。总开关控制整个电路，为了检修电路比较方便.要安装在电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较 方便，保险装置安装在总开关的后面,B正确。
2.答案：A
解析：并联电路中,各用电器工作时互不影响,用电器的开关应该连接在火线上。一只开关同时控制2盏日光灯,若摘掉其中任意一盏灯管,由另外一盏灯仍正常发光可知,这二盏日光灯是互不影响的,所以它们之间一定是并联的;火线接用电器之前,应先接开关,故选A。
3.答案：A
解析：零线断了之后，灯泡不能发光，灯头一个接线柱与火线相连，使氖管发光，另一个接线柱通过灯丝也和火线相连，也能使氖管发光，故A正确；火线断了之后，两个接线柱均和火线断开，都不能使氖管发光，故B错误；灯丝断后，灯头的两个接线柱分别与火线和零线相连，因此用试电笔检测时，与零线相连的接线柱不应该发光，故C错误；短路会烧毁保险丝，电路断路，氖管不会发光，故D错误。
4.答案：D
解析：按照安全用电要求，控制灯的开关应接在火线与灯之间；只有两开关同时闭合灯才发光，说明两开关与灯串联.故D正确.
5.答案：B
解析：家庭电路中控制灯泡的开关应该接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，所以a为火线，b为零线，故A错误、B正确；电能表是测量家庭电路中用电器消耗电能的仪表，故C错误；台灯与电视机接入电路时，互不影响，是并联关系，故D错误。
6.答案：220；并
解析：在我国，家庭电路的电压是220伏；家中电视机、电冰箱、电灯等用电器在工作时互不影响，它们之间的连接方式是并联。
7.答案：甲；火线
解析：测电笔可以测试导线是火线还是零线.持笔正确的方式是手应接触笔尾金属体，故甲是正确的；将笔尖与导线接触，若氖管发光，此导线为火线；
8.答案：并联;火线
解析：并联电路用电器工作互不影响,家庭电路中各个用电器的通断,不应该影响其他用电器的通断,所以用电器应该并联后接在电路中,从安全用电的角度,控制用电器的开关要连接在火线和用电器之间。
9.答案：(1);22 (2).当电路中的电流过大时，空气开关能自动切断电路
解析：正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路.不应该有电流直接流入大地，即通过火线与零线中的电流大小是相等.如果维修人员在图中C处不慎触电时.就有电流通过人体直接流入大地.造成电路中火线和零线中的电流不相等，所以漏电保护器会自动切断电路，对人体起保护作用.触电时通过人体的电流.2.空气开关安装在电能表后的干路上，一旦家庭电路电流过大，空气开关自动断开，切断电路，俗称跳闸。
