19.2家庭电路中电流过大的原因随堂小测__2021-2022学年物理人教版九年级全一册（含答案）

19.2家庭电路中电流过大的原因——2021-2022学年物理人教版九年级随堂小测
选择题
1.现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，突然开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是( )
A.插座出现了短路现象
B.开关2或者开关3可能被短路
C.开关4可能断路
D.插上制冷机后通过开关1的电流超过了开关1允许通过的最大电流
2.随着人们生活水平的提高，很多家庭添置了大功率用电器。由于家庭电路改造的滞后，有时会出现如图所示的现象。图中，甲处是电源插排的电源线，乙处是微波炉的电源线，丙处是电熨斗的电源线，丁处是转接插座，其上连接了电熨斗、电炉和电视机，这四处中最容易因为电流过大引起火灾的是( )
A.甲处 B.乙处 C.丙处 D.丁处

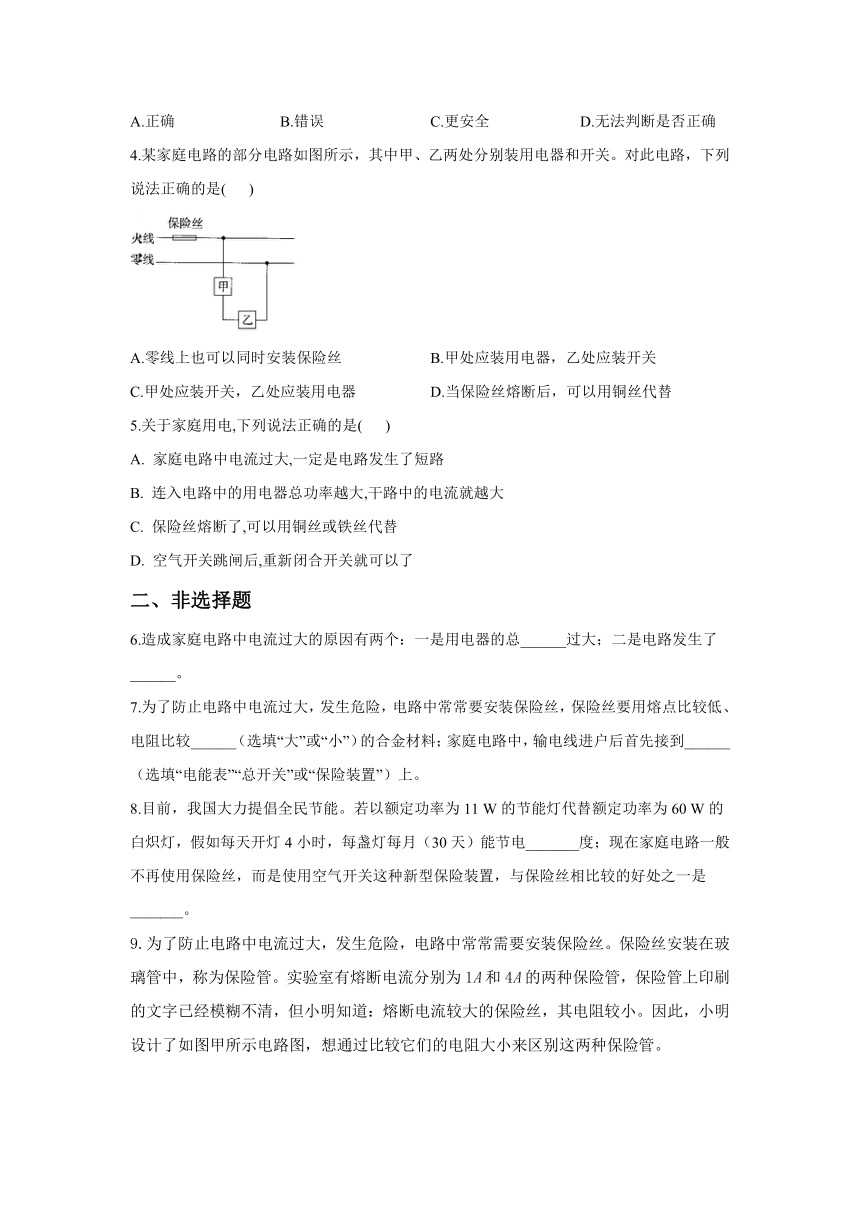

3.七八十年代，农村刚用上电时，用的是闸刀开关，上面有保险丝。如果用电器较多，保险丝往往会烧断。家里没有保险丝，这时候就会用电线直接连上，也能用。这种做法( )
A.正确 B.错误 C.更安全 D.无法判断是否正确
4.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( )
A.零线上也可以同时安装保险丝 B.甲处应装用电器，乙处应装开关
C.甲处应装开关，乙处应装用电器 D.当保险丝熔断后，可以用铜丝代替
5.关于家庭用电,下列说法正确的是( )
A. 家庭电路中电流过大,一定是电路发生了短路?????????????
B. 连入电路中的用电器总功率越大,干路中的电流就越大?????????????
C. 保险丝熔断了,可以用铜丝或铁丝代替?????????????
D. 空气开关跳闸后,重新闭合开关就可以了?????????????
非选择题
6.造成家庭电路中电流过大的原因有两个：一是用电器的总______过大；二是电路发生了______。
7.为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，保险丝要用熔点比较低、电阻比较______（选填“大”或“小”）的合金材料；家庭电路中，输电线进户后首先接到______（选填“电能表”“总开关”或“保险装置”）上。
8.目前，我国大力提倡全民节能。若以额定功率为11 W的节能灯代替额定功率为60 W的白炽灯，假如每天开灯4小时，每盏灯每月（30天）能节电_______度；现在家庭电路一般不再使用保险丝，而是使用空气开关这种新型保险装置，与保险丝相比较的好处之一是_______。

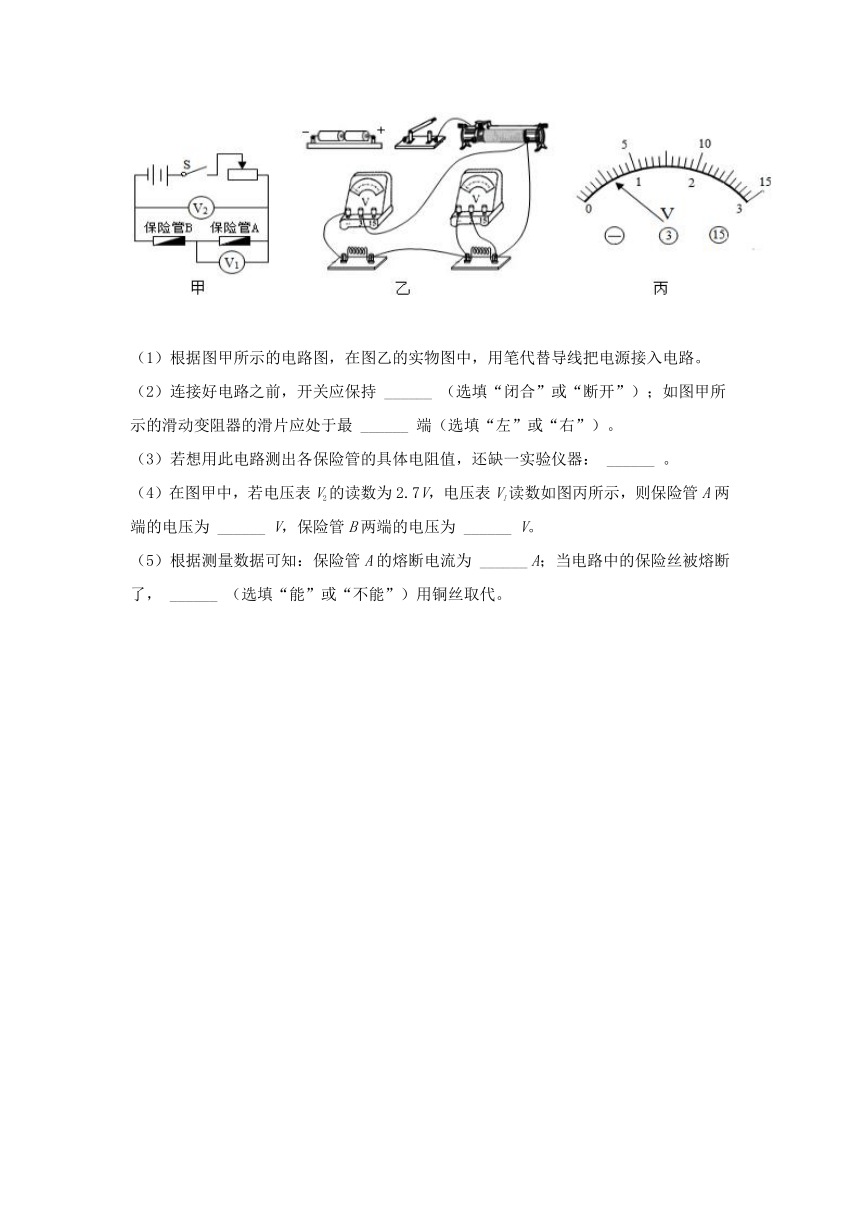

9.为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。保险丝安装在玻璃管中，称为保险管。实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小。因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管。

（1）根据图甲所示的电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
（2）连接好电路之前，开关应保持 ______ （选填“闭合”或“断开”）；如图甲所示的滑动变阻器的滑片应处于最 ______ 端（选填“左”或“右”）。
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器： ______ 。
（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为 ______ V，保险管B两端的电压为 ______ V。
（5）根据测量数据可知：保险管A的熔断电流为 ______ A；当电路中的保险丝被熔断了， ______ （选填“能”或“不能”）用铜丝取代。
答案以及解析
1.答案：D
解析：插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流变大，超过了开关1允许通过的最大电流，所以开关1会“跳闸”，故D正确。
2.答案：A
解析：引起家庭电路电流过大的原因有两个：短路和用电器的总功率过大。由于家庭电路是并联电路，所以干路中的电流要大于支路的电流，即干路中的电流是最大的，根据图可知，甲在干路中，故选A。
3.答案：B
解析：用电线代替保险丝是不对的，因为这样做的话，在电流过大时电线不能及时熔断，不能起到切断电路的作用。
4.答案：C
解析：为了安全，保险丝应该接到火线上，若零线上也安装保险丝，电路中电流过大时，若零线上保险丝先熔断，电路仍与火线连通，仍然带电，故A错误；为了安全，控制用电器的开关也应接在火线上，故甲处安装开关，乙处安装用电器，故B错误，C正确；当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故D错误。
5.答案：C
解析：流过漏电保护器火线与零线的电流不等时,漏电保护器才会跳闸。D图中,R几乎没有电流流过,火线与零线中电流几乎相等,不存在漏电现象,不能起到检测作用。
6.答案：功率；短路
解析：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路。
7.答案：大；电能表
解析：保险丝用电阻较大、熔点较低的合金制成，这样做是为了当电路中的电流过大时，保险丝能产生较多的热量，便于保险丝迅速熔断，从而起到保护电路的作用。输电线进户后首先接到电能表上，再接到总开关上，再接到保险装置上。
8.答案：5.88；方便
解析：额定功率为60 W的白炽灯消耗的电能；
额定功率为11 W的节能灯消耗的电能；
所以可以节约电能为度。
现在家庭电路中一般不使用保险丝，而是使用一种叫做空气开关的新型装置，这种装置被加在总开关上，当电路中电流过大时，保险装置就会自动脱扣——俗称“跳闸”，该装置与保险丝相比较的好处之一是使用方便。
9. 解：（1）根据电路图连接实物图，如图所示：
；
（2）连接好电路之前，开关应保持断开；变阻器应处于最大阻值处，故变阻器的滑片应移到最左端；
（3）根据R=，若想用此电路测出各保险管的具体电阻值，还需用电流表测出通过保险管的电流值；
（4）由电路图知，两保险管串联，V2测量总电压，V1测量A两端的电压，
由题意知，两个保险管两端的总电压为2.7V，所以V1的量程为0～3V，示数为0.6V，则保险管A两端的电压为0.6V，保险管B两端的电压为2.7V-0.6V=2.1V；
（5）由于A的电压小于B的电压，根据串联分压的知识可知，A的电阻小于B的电阻，结合题意可知A的熔断电流大于B的熔断电流，可知保险管A的熔断电流为4A，B的熔断电流为1A。
保险丝要用熔点低、电阻率大的铅锑合金制成，当电路中的保险丝被熔断了，不能用铜丝等代替。
故答案为：（1）见上图；（2）断开；左；（3）电流表；（4）0.6；2.1；（5）4；不能。
（1）根据电路图连接实物电路，注意连接的顺序和方式；
（2）为了安全，在连接电路过程中，开关应该断开；变阻器应处于最大阻值处；
（3）根据R=，要测量电阻值，需测出电压值和电流值；
（4）根据电源电压，确定电压表的量程，读出读数；根据串分压的知识得出两电阻两端的电压；
（5）根据串分压的知识，由电压的关系得出电阻的关系，从而得出对应的熔断电流；保险丝要用熔点低、电阻率大的铅锑合金制成，不能用铜丝等代替。
此题主要考查了串并联电路的电流、电压规律，并注意欧姆定律的知识在题目中的应用。
