20.3电磁铁 电磁继电器__2021-2022学年物理人教版九年级全一册（含答案）

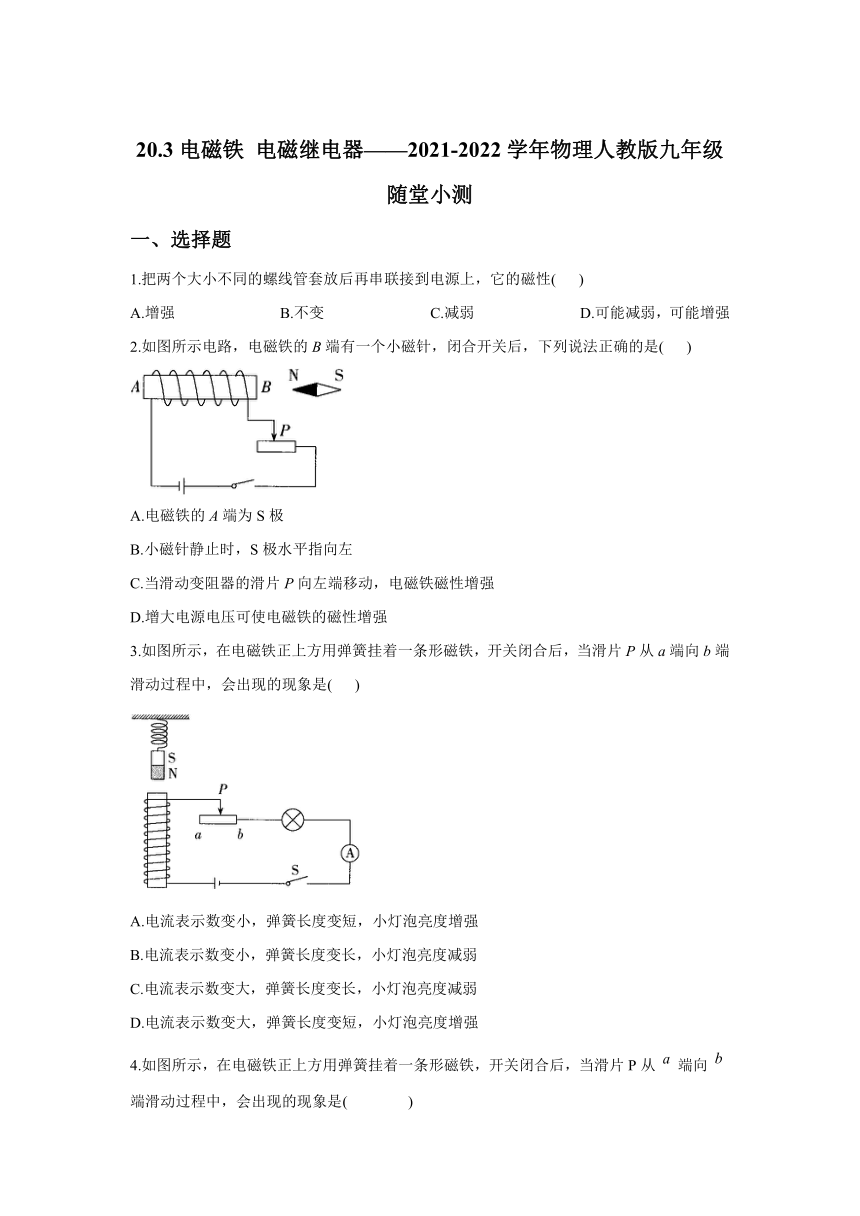

20.3电磁铁 电磁继电器——2021-2022学年物理人教版九年级随堂小测
选择题
1.把两个大小不同的螺线管套放后再串联接到电源上，它的磁性( )
A.增强 B.不变 C.减弱 D.可能减弱，可能增强
2.如图所示电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是( )
A.电磁铁的A端为S极
B.小磁针静止时，S极水平指向左
C.当滑动变阻器的滑片P向左端移动，电磁铁磁性增强
D.增大电源电压可使电磁铁的磁性增强
3.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是( )
A.电流表示数变小，弹簧长度变短，小灯泡亮度增强
B.电流表示数变小，弹簧长度变长，小灯泡亮度减弱
C.电流表示数变大，弹簧长度变长，小灯泡亮度减弱
D.电流表示数变大，弹簧长度变短，小灯泡亮度增强

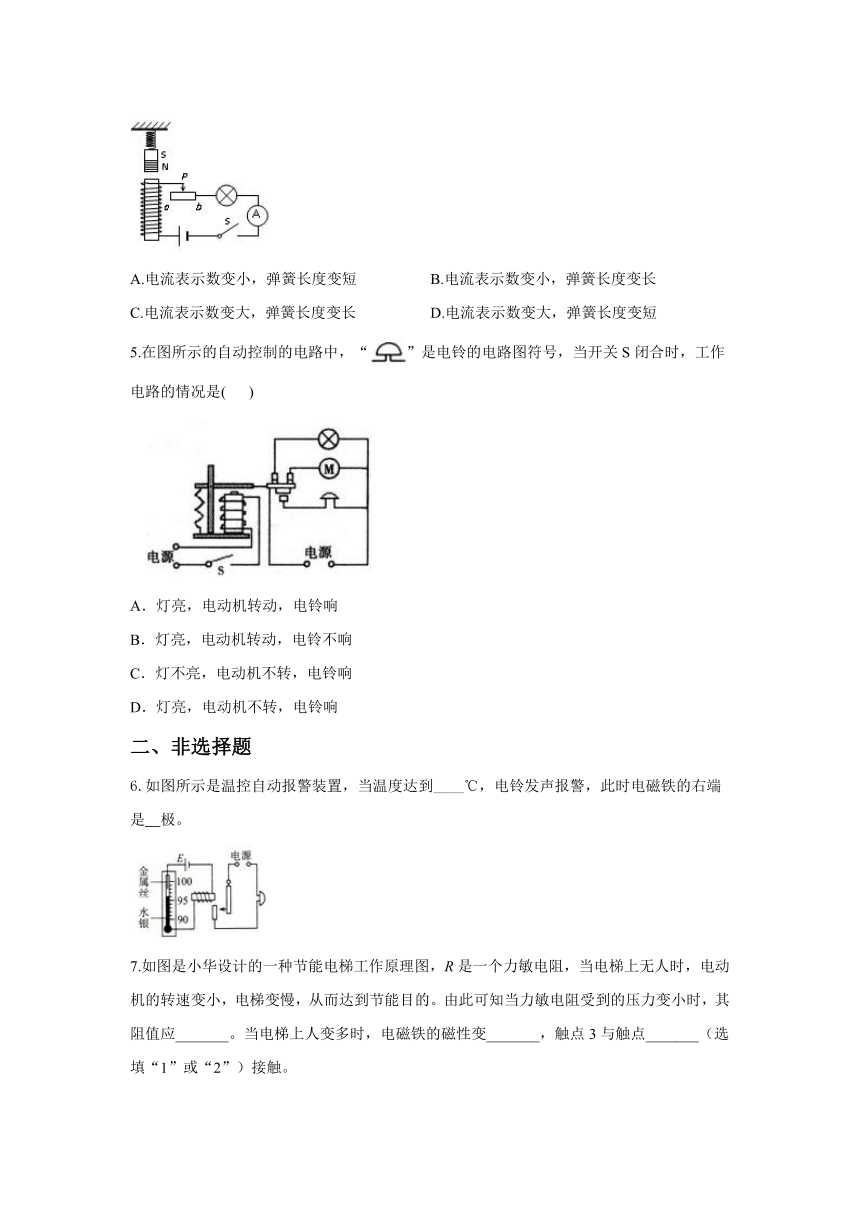

4.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从端向端滑动过程中，会出现的现象是( )
A.电流表示数变小，弹簧长度变短 B.电流表示数变小，弹簧长度变长
C.电流表示数变大，弹簧长度变长 D.电流表示数变大，弹簧长度变短
5.在图所示的自动控制的电路中，“”是电铃的电路图符号，当开关S闭合时，工作电路的情况是( )
A．灯亮，电动机转动，电铃响
B．灯亮，电动机转动，电铃不响
C．灯不亮，电动机不转，电铃响
D．灯亮，电动机不转，电铃响
非选择题
6.如图所示是温控自动报警装置，当温度达到____℃，电铃发声报警，此时电磁铁的右端
是 极。
7.如图是小华设计的一种节能电梯工作原理图，R是一个力敏电阻，当电梯上无人时，电动机的转速变小，电梯变慢，从而达到节能目的。由此可知当力敏电阻受到的压力变小时，其阻值应_______。当电梯上人变多时，电磁铁的磁性变_______，触点3与触点_______（选填“1”或“2”）接触。
8.在探究“影响电磁铁磁性强弱的因素”的实验中，如图将导线绕在两个完全相同的铁钉上，制成简易的电磁铁甲和乙，通电后发现甲吸引大头针的个数多，说明甲线圈的匝数__________（填“多”或“少”）；当滑片P向A端移动时，甲的磁性将__________（填“增强”或“减弱”）．
答案以及解析
1.答案：D
解析：把两个大小不同的螺线管套放后再串联接到电源上，此时的两个螺线管相当于两个电磁铁，两个螺线管均有N、S极，因两螺线管的线圈绕行方向未知，所以电流的磁场方向可能相同，也可能相反，故螺线管的磁性可能增强，也可能减弱。故选D。
2.答案：D
解析：电流从右端流入，左端流出，故据安培定则可知，此时电磁铁的A端是N极，B端是S极，故A错误；据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，S极水平指向右，故B错误；滑动变阻器的滑片P向左端移动，滑动变阻器连入电路的电阻变大，电路中的电流变小，故电磁铁的磁性变弱，故C错误；增大电源电压，根据欧姆定律可知，电路中的电流变大，则可使电磁铁的磁性增强，故D正确。
3.答案：D
解析：由安培定则可知，螺线管上端为N极；因同名磁极相互排斥，异名磁极相互吸引，所以，两磁铁相互排斥；当滑片P从a端向b端滑动过程中，滑动变阻器接入电路中的电阻减小，电路中的总电阻减小，由可知，电路中电流变大，即电流表的示数变大，小灯泡亮度增强；此时条形磁铁受向上的力增强，弹簧长度变短，故A、B、C错误，D正确。
4.答案：D
解析：AC.电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；因同名磁极相互排斥，异名磁极相互吸引，所以，两磁铁同名相对，相互排斥；当滑片P从端向端滑动过程中，滑动变阻器接入电阻减小，电路中的总电阻减小，由可知，电路中电流变大，即电流表的示数变大，故AC错误；
BD.此时条形磁铁受向上的力增强，弹簧长度变短，故B错误、D正确.
5.答案：C
6.答案：98；N
解析：由题图可知，当温度没有达到98时，电磁铁无磁性，弹簧片把衔铁拉起来，电铃电路断开；当温度升高到98 时，由于水银是导体，电磁铁电路就会接通，电磁铁有了磁性， 衔铁就会在电磁力吸引的作用下接通电铃电路，电铃响，报警。根据安培定则知电磁铁右端为N极。
7.答案：增大；强；2
解析：当电梯上无人时，电动机的转速变小，电梯变慢，此时触点3与触点1接触，说明电磁铁磁性变弱，所以当力敏电阻受到的压力变小时，其阻值增大；当电梯上人变多时，压力变大，力敏电阻的阻值减小，电磁铁的磁性变强，衔铁被吸下，触点3与触点2接触。
8.答案：(1)多；(2)增强
解析：电磁铁的磁性强弱受电流大小、线圈匝数的多少和有无铁芯的影响,当滑片向A端移动时,滑动变阻器连入电路中的电阻减小,电路中的电流变大,电磁铁的磁性将增强.
