第十一章第八节_变阻器_同步练习2021－2022学年北师大版九年级物理（含答案）

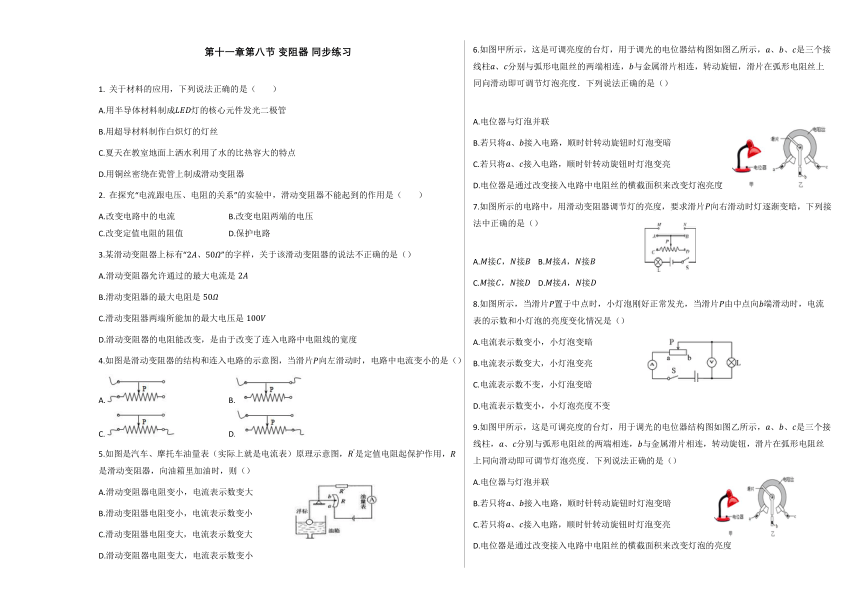

第十一章第八节 变阻器 同步练习
?
1. 关于材料的应用，下列说法正确的是（? ? ? ? ）
A.用半导体材料制成LED灯的核心元件发光二极管
B.用超导材料制作白炽灯的灯丝
C.夏天在教室地面上洒水利用了水的比热容大的特点
D.用铜丝密绕在瓷管上制成滑动变阻器
2. 在探究“电流跟电压、电阻的关系”的实验中，滑动变阻器不能起到的作用是（????????）
A.改变电路中的电流 B.改变电阻两端的电压
C.改变定值电阻的阻值 D.保护电路
3.某滑动变阻器上标有“2A、50Ω”的字样，关于该滑动变阻器的说法不正确的是（）
A.滑动变阻器允许通过的最大电流是2A
B.滑动变阻器的最大电阻是50Ω
C.滑动变阻器两端所能加的最大电压是100V
D.滑动变阻器的电阻能改变，是由于改变了连入电路中电阻线的宽度
4.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，电路中电流变小的是（）
A. B.
C. D.
5.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R'是定值电阻起保护作用，R是滑动变阻器，向油箱里加油时，则（）
323659519050A.滑动变阻器电阻变小，电流表示数变大
B.滑动变阻器电阻变小，电流表示数变小
C.滑动变阻器电阻变大，电流表示数变大
D.滑动变阻器电阻变大，电流表示数变小
6.如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．下列说法正确的是（）
A.电位器与灯泡并联
4568825-133350B.若只将a、b接入电路，顺时针转动旋钮时灯泡变暗
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
30219654305307.如图所示的电路中，用滑动变阻器调节灯的亮度，要求滑片P向右滑动时灯逐渐变暗，下列接法中正确的是（）
A.M接C，N接B B.M接A，N接B
C.M接C，N接D D.M接A，N接D
8.如图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小灯泡的亮度变化情况是（）
306768585090A.电流表示数变小，小灯泡变暗
B.电流表示数变大，小灯泡变亮
C.电流表示数不变，小灯泡变暗
D.电流表示数变小，小灯泡亮度不变
9.如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．下列说法正确的是（）
424878562230A.电位器与灯泡并联
B.若只将a、b接入电路，顺时针转动旋钮时灯泡变暗
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡的亮度

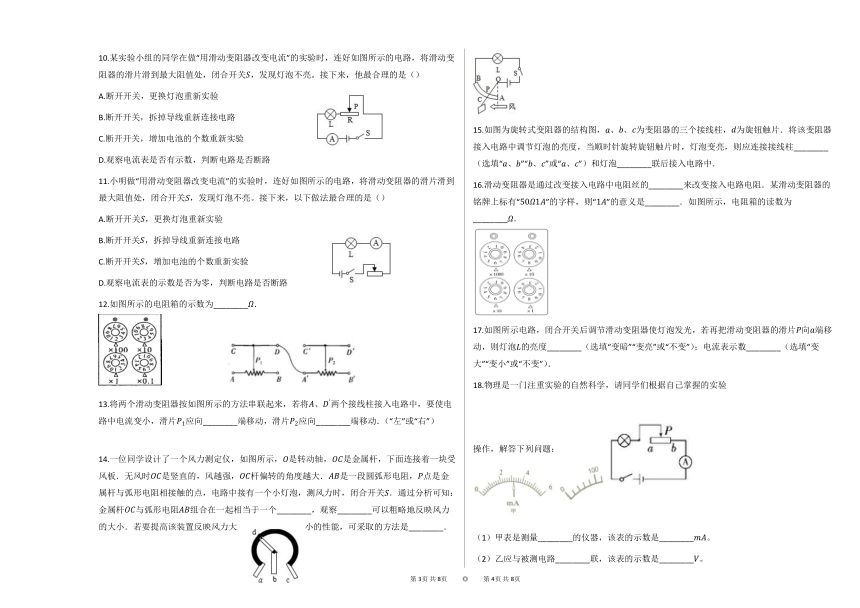

10.某实验小组的同学在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。接下来，他最合理的是（）
3822065100330A.断开开关，更换灯泡重新实验
B.断开开关，拆掉导线重新连接电路
C.断开开关，增加电池的个数重新实验
D.观察电流表是否有示数，判断电路是否断路
11.小明做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。接下来，以下做法最合理的是（）
A.断开开关S，更换灯泡重新实验
408241564135B.断开开关S，拆掉导线重新连接电路
C.断开开关S，增加电池的个数重新实验
D.观察电流表的示数是否为零，判断电路是否断路
229171579121012.如图所示的电阻箱的示数为________Ω．
13.将两个滑动变阻器按如图所示的方法串联起来，若将A、D'两个接线柱接入电路中，要使电路中电流变小，滑片P1应向________端移动，滑片P2应向________端移动．（“左”或“右”）
2665095137287014.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察________可以粗略地反映风力的大小．若要提高该装置反映风力大小的性能，可采取的方法是________．
15.如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________（选填“a、b”“b、c”或“a、c”）和灯泡________联后接入电路中．
16.滑动变阻器是通过改变接入电路中电阻丝的________来改变接入电路电阻．某滑动变阻器的铭牌上标有“50Ω1A”的字样，则“1A”的意义是________．如图所示，电阻箱的读数为________Ω．
17.如图所示电路，闭合开关后调节滑动变阻器使灯泡发光，若再把滑动变阻器的滑片P向a端移动，则灯泡L的亮度________（选填“变暗”“变亮”或“不变”）；电流表示数________（选填“变大”“变小”或“不变”）．
18.物理是一门注重实验的自然科学，请同学们根据自己掌握的实验
238950529845
操作，解答下列问题：
（1）甲表是测量________的仪器，该表的示数是________mA。
（2）乙应与被测电路________联，该表的示数是________V。
（3）丙表是插孔式电阻示意图，此时接入电路的电阻是________Ω。
19.为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置上。常温下，两条长度相等、横面积不同的同种材料制成的电阻丝，粗电阻丝的电阻________细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流________通过细电阻丝的电流。（后两空均选填“大于”、“等于”或“小于”）。
20.小林同学想利用滑动变阻器调节小电动机的转速，设计了如图甲所示的实物电路，要提高转速，滑片P应该向________（选填“A”或“B”）端滑动；在电路中正确接入电流表后，当最快转速时小林同学发现电流表指针如图乙所示，此时电流为________A。
21.（15分）如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端．用笔画线代替导线，将电位图连接在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加．
22.在滑动变阻器改变灯泡亮度的实验中A组同学连接的电路如图所示．
（1）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动，此过程电流表的示数将________（选填“变大”“变小”或“不变”）．
（2）B组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭，找出实验操作中的两个操作不当之处：
①________；
②________．
23.亲爱的同学：你会使用下面的实验仪器吗？
（1）如图1所示，这是________表的表盘，此时示数为________．
（2）如图2所示，该电阻箱此时的示数为________Ω．
（3）实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图3所示，“20Ω”指的是________；如果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻值变________．
（4）如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表，并增加________根导线．
参考答案
一、选择题
1.A 2.C 3.D 4.D 5.A 6.B 7.A 8.A 9.B 10.D 11.D
12.
231.6
13.
右,右
14.
滑动变阻器,灯泡亮度,在电路中串联一只电流表
15.
b、c,串
16.
长度,该滑动变阻器允许通过的最大电流为1A,6868
17.
变暗,变小
18.
电流,3.2
并,140
100
19.
串,阻值最大,小于,等于
20.
B,0.8
21.
如解答图所示．
22.
（1）A,变大
（2）①连接电路时，开关未断开,②滑动变阻器的滑片未放到最大阻值处
23.
（1）电流,11mA
（2）3608
（3）滑动变阻器的最大阻值为20Ω,小
（4）串,1
