18.3测量小灯泡的电功率同步练习2021-2022学年人教版九年级物理全一册（含答案）

18.3测量小灯泡的电功率同步练习2021~2022学年人教版九年级物理全一册
一、单选题

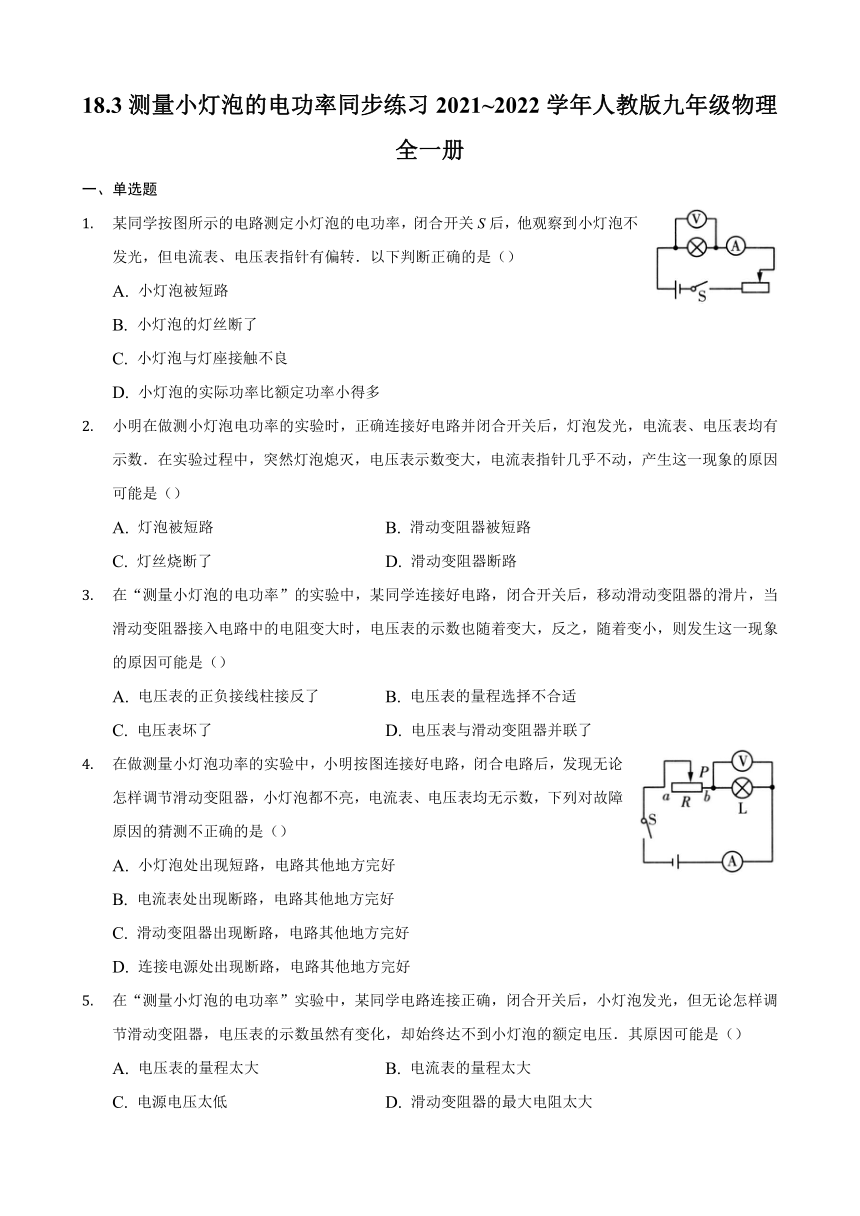

某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）
A. 小灯泡被短路
B. 小灯泡的灯丝断了
C. 小灯泡与灯座接触不良
D. 小灯泡的实际功率比额定功率小得多
小明在做测小灯泡电功率的实验时，正确连接好电路并闭合开关后，灯泡发光，电流表、电压表均有示数．在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不动，产生这一现象的原因可能是（）
A. 灯泡被短路 B. 滑动变阻器被短路
C. 灯丝烧断了 D. 滑动变阻器断路
在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大，反之，随着变小，则发生这一现象的原因可能是（）
A. 电压表的正负接线柱接反了 B. 电压表的量程选择不合适
C. 电压表坏了 D. 电压表与滑动变阻器并联了
在做测量小灯泡功率的实验中，小明按图连接好电路，闭合电路后，发现无论怎样调节滑动变阻器，小灯泡都不亮，电流表、电压表均无示数，下列对故障原因的猜测不正确的是（）
A. 小灯泡处出现短路，电路其他地方完好
B. 电流表处出现断路，电路其他地方完好
C. 滑动变阻器出现断路，电路其他地方完好
D. 连接电源处出现断路，电路其他地方完好
在“测量小灯泡的电功率”实验中，某同学电路连接正确，闭合开关后，小灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到小灯泡的额定电压．其原因可能是（）
A. 电压表的量程太大 B. 电流表的量程太大
C. 电源电压太低 D. 滑动变阻器的最大电阻太大

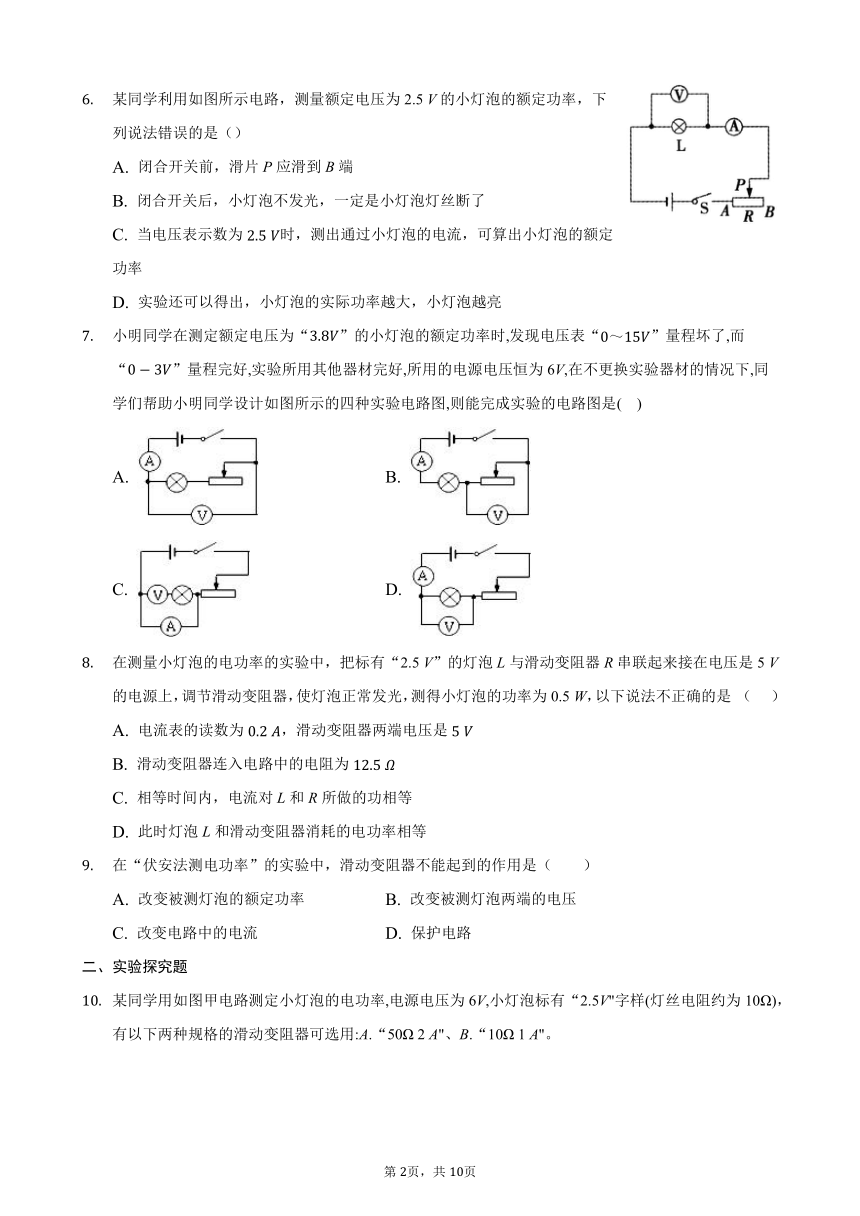

某同学利用如图所示电路，测量额定电压为2.5 V的小灯泡的额定功率，下列说法错误的是（）
A. 闭合开关前，滑片P应滑到B端
B. 闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C. 当电压表示数为2.5?V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D. 实验还可以得出，小灯泡的实际功率越大，小灯泡越亮
小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时,发现电压表“0～15V”量程坏了,而“0?3V”量程完好,实验所用其他器材完好,所用的电源电压恒为6V,在不更换实验器材的情况下,同学们帮助小明同学设计如图所示的四种实验电路图,则能完成实验的电路图是(????)
A. B.
C. D.
在测量小灯泡的电功率的实验中，把标有“2.5 V”的灯泡L与滑动变阻器R串联起来接在电压是5 V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5 W，以下说法不正确的是? （??? ）
A. 电流表的读数为0.2?A，滑动变阻器两端电压是5?V
B. 滑动变阻器连入电路中的电阻为12.5?Ω
C. 相等时间内，电流对L和R所做的功相等
D. 此时灯泡L和滑动变阻器消耗的电功率相等
在“伏安法测电功率”的实验中，滑动变阻器不能起到的作用是（　　）
A. 改变被测灯泡的额定功率 B. 改变被测灯泡两端的电压
C. 改变电路中的电流 D. 保护电路
二、实验探究题

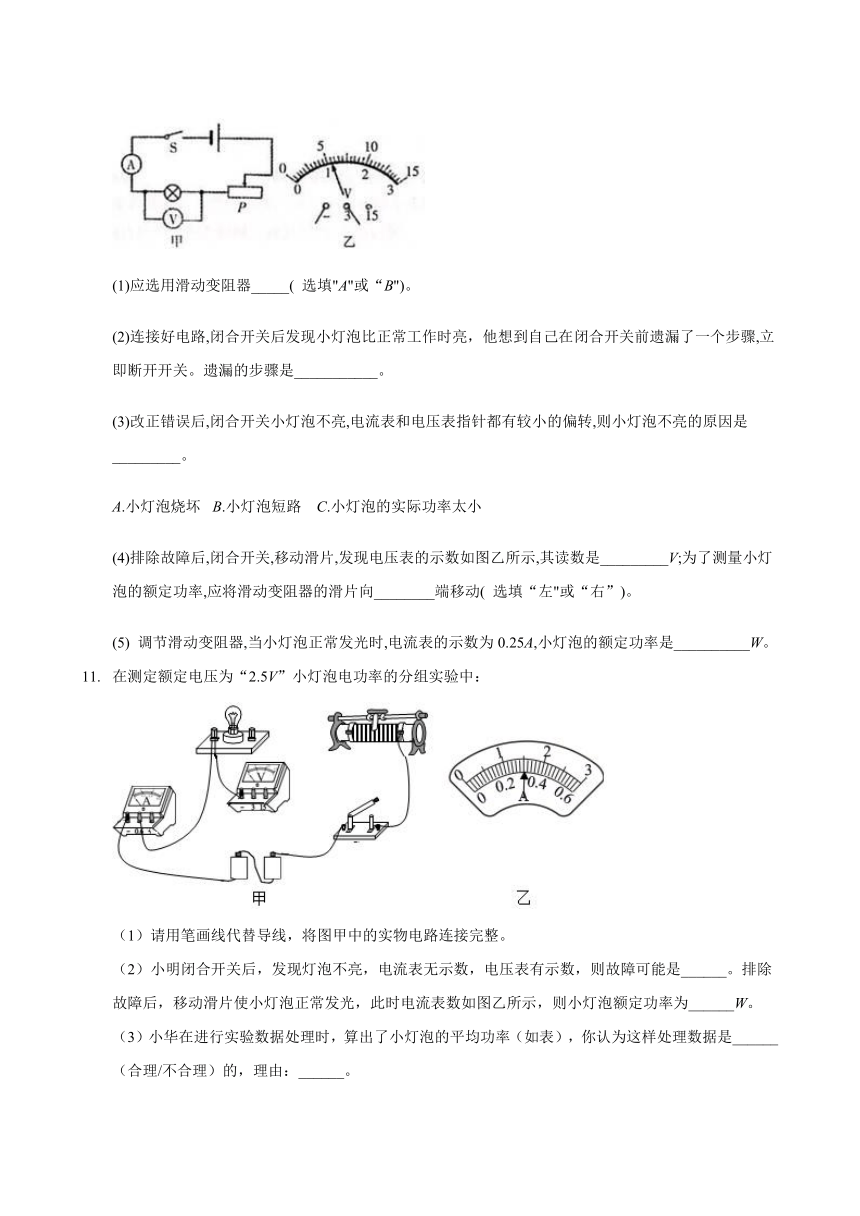

某同学用如图甲电路测定小灯泡的电功率,电源电压为6V,小灯泡标有“2.5V"字样(灯丝电阻约为10Ω)，有以下两种规格的滑动变阻器可选用:A.“50Ω 2 A"、B.“10Ω 1 A"。

(1)应选用滑动变阻器_____( 选填"A"或“B")。
(2)连接好电路,闭合开关后发现小灯泡比正常工作时亮，他想到自己在闭合开关前遗漏了一个步骤,立即断开开关。遗漏的步骤是___________。
(3)改正错误后,闭合开关小灯泡不亮,电流表和电压表指针都有较小的偏转,则小灯泡不亮的原因是_________。
A.小灯泡烧坏? B.小灯泡短路?? C.小灯泡的实际功率太小
(4)排除故障后,闭合开关,移动滑片,发现电压表的示数如图乙所示,其读数是_________V;为了测量小灯泡的额定功率,应将滑动变阻器的滑片向________端移动( 选填“左"或“右”)。
(5) 调节滑动变阻器,当小灯泡正常发光时,电流表的示数为0.25A,小灯泡的额定功率是__________W。
在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是______。排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为______W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是______（合理/不合理）的，理由：______。

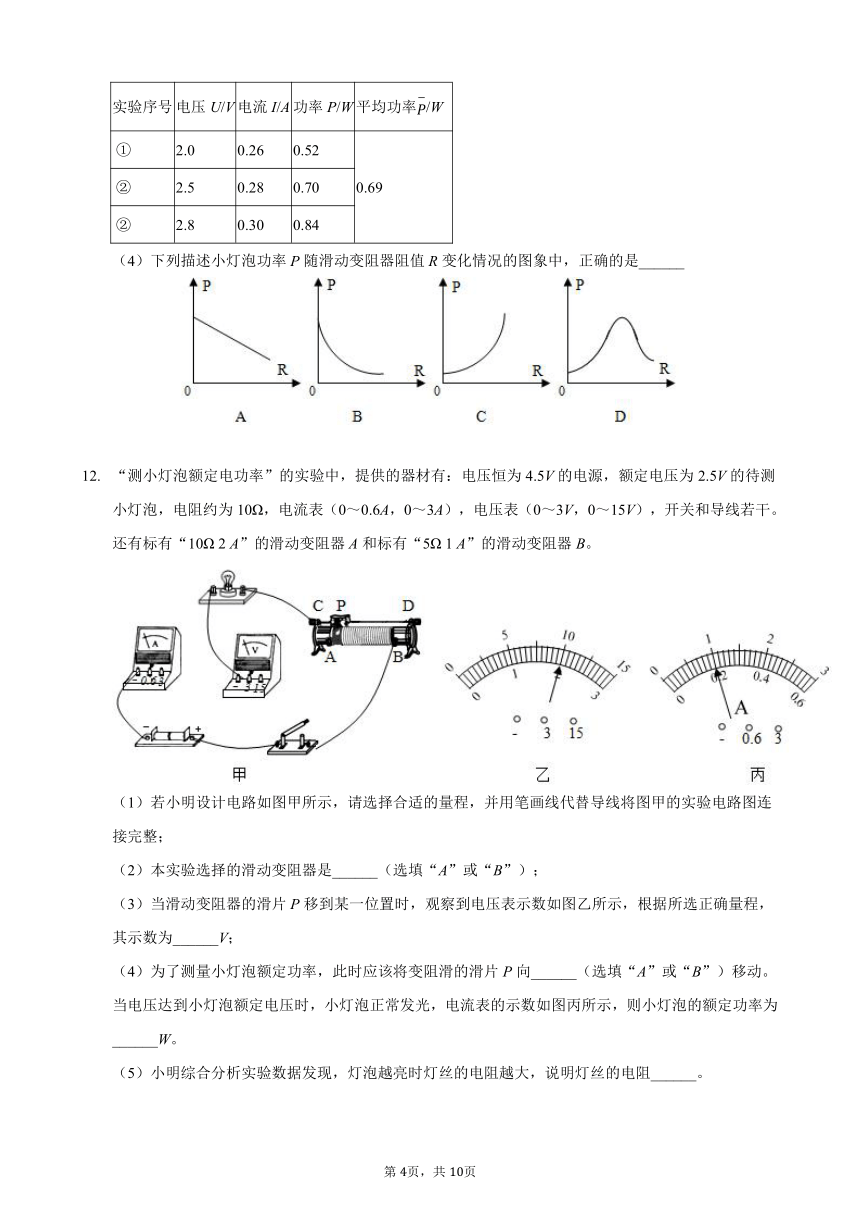

实验序号
电压U/V
电流I/A
功率P/W
平均功率P?/W
?①
2.0
0.26
0.52
0.69
?②
2.5
0.28
0.70
?②
2.8
0.30
0.84
（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是______
“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为10Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干。还有标有“10Ω 2 A”的滑动变阻器A和标有“5Ω 1 A”的滑动变阻器B。
（1）若小明设计电路如图甲所示，请选择合适的量程，并用笔画线代替导线将图甲的实验电路图连接完整；
（2）本实验选择的滑动变阻器是______（选填“A”或“B”）；
（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，根据所选正确量程，其示数为______V；
（4）为了测量小灯泡额定功率，此时应该将变阻滑的滑片P向______（选填“A”或“B”）移动。当电压达到小灯泡额定电压时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为______W。
（5）小明综合分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻______。

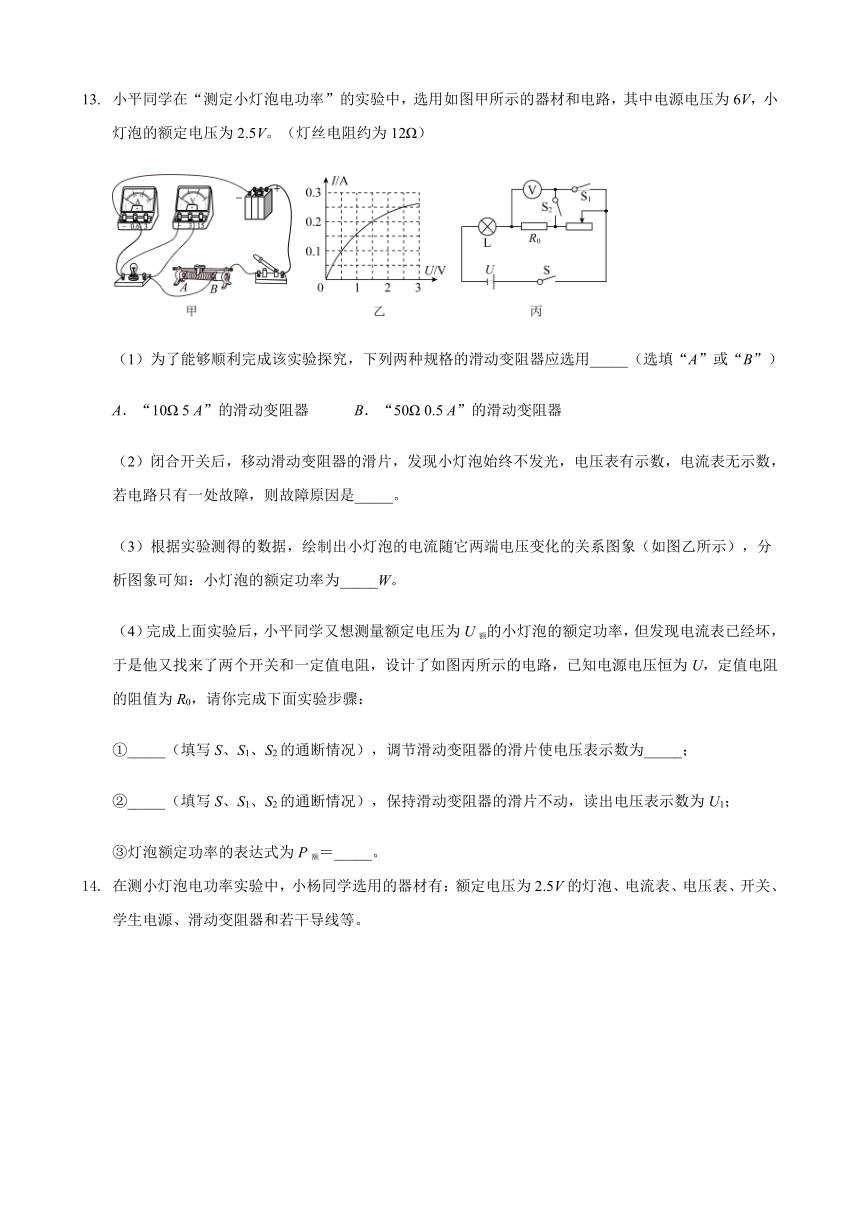

小平同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V。（灯丝电阻约为12Ω）
（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____（选填“A”或“B”）
A．“10Ω 5 A”的滑动变阻器?????????? B．“50Ω 0.5 A”的滑动变阻器
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_____。
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为_____W。
（4）完成上面实验后，小平同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：
①_____（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为_____；
②_____（填写S、S1、S2的通断情况），保持滑动变阻器的滑片不动，读出电压表示数为U1；
③灯泡额定功率的表达式为P额＝_____。
在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为2.5V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等。
（1）请根据图甲，用笔画线代替导线，将答图乙中的实物电路连接完整（要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉）；
（2）连接电路时，开关S必须______，滑动变阻器的滑片P应调到最______阻值处；
（3）正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡______（其它部分均完好）；
（4）故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为U1=______V，再读出电流表的示数I1，由此算出此时灯泡电功率P1=______（用字母表示）；
（5）小杨同学继续移动滑片P，将两电表对应的示数记录到下表中
实验序号
1
2
3
4
5
电压表示数/V
U1
1.0
1.5
2.0
2.5
电流表示数/A
I1
0.14
0.18
0.20
0.24
则灯泡的额定功率为______W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而______。
15.在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
（1）以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是______；
（3）问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图象，如图丙所示，则小灯泡的额定功率为______W；
（4）第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；
（5）第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。（用U额、I1、I2表示）
参考答案
1.【答案】D
2.【答案】C
3.【答案】D
4.【答案】A
5.【答案】C
6.【答案】B
7.【答案】B
8.【答案】A
9.【答案】A
10.【答案】（1）A；
（2）将变阻器的最大电阻连入电路中；
（3）C；
（4）1.1；左；
（5）0.625
11.【答案】（1）；
（2）小灯泡断路；0.75；
（3）不合理；小灯泡在不同实际电压下的实际功率不同，求平均值没意义；
（4）B
12.【答案】（1）?（2）A；（3）2；（4）B；???0.5；（5）随温度的升高而增大。
13.【答案】（1）B? （2）小灯泡断路? （3）0.625? （4）①闭合开关S、S1；? U-U额? ? ?②闭合开关S、S2? ?③U1U额R0。
14.【答案】（1）；
（2）断开；大；
（3）短路；
（4）0.5；U1I1；
（5）0.6；增大
15.【答案】没有将电流表的指针调零? 0.5? 灯丝电阻随着温度的升高而增大? 0.25? U额（I2-I1）
