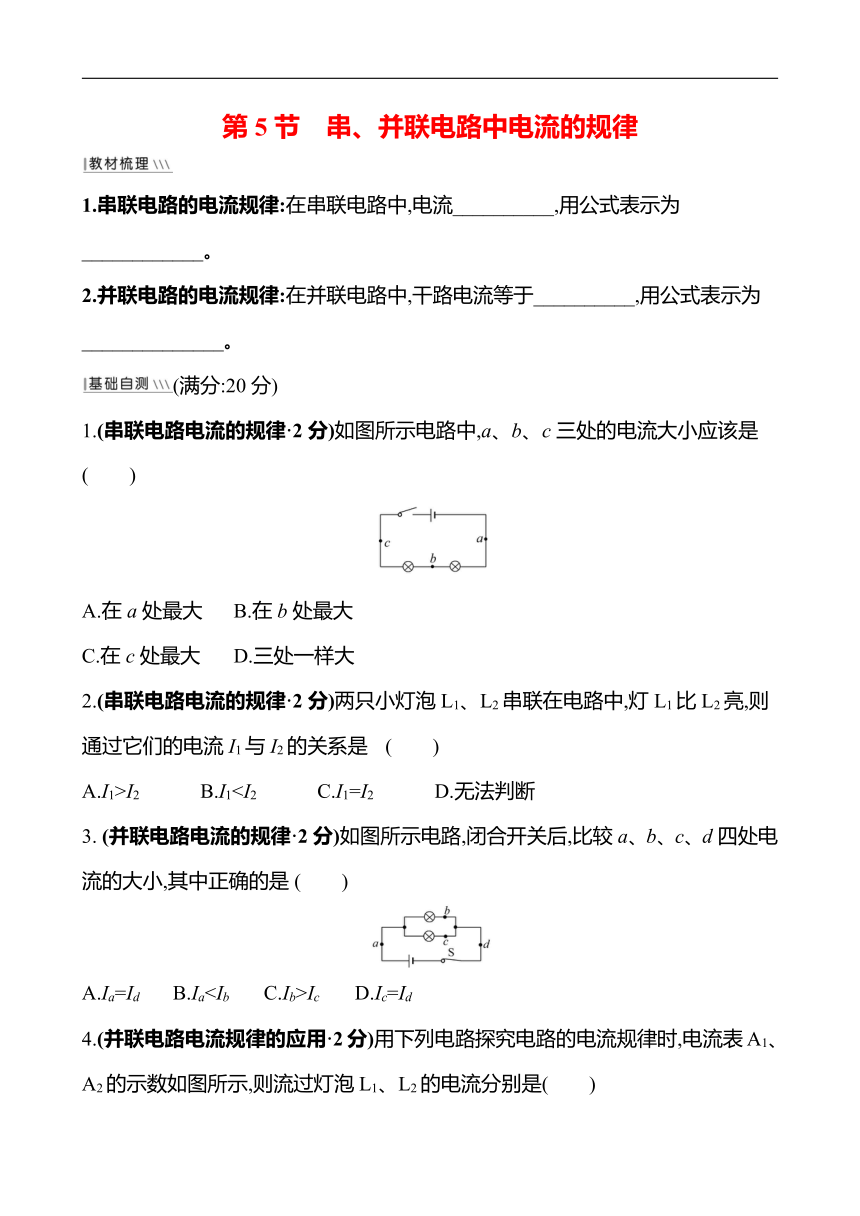

第5节　串、并联电路中电流的规律
1.串联电路的电流规律:在串联电路中,电流__________,用公式表示为____________。?
2.并联电路的电流规律:在并联电路中,干路电流等于__________,用公式表示为______________。?
(满分:20分)
1.(串联电路电流的规律·2分)如图所示电路中,a、b、c三处的电流大小应该是
(　　)
A.在a处最大　 B.在b处最大
C.在c处最大　 D.三处一样大
2.(串联电路电流的规律·2分)两只小灯泡L1、L2串联在电路中,灯L1比L2亮,则通过它们的电流I1与I2的关系是 (　　)
A.I1>I2　　　B.I13. (并联电路电流的规律·2分)如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中正确的是 (　　)
A.Ia=Id B.IaIc D.Ic=Id

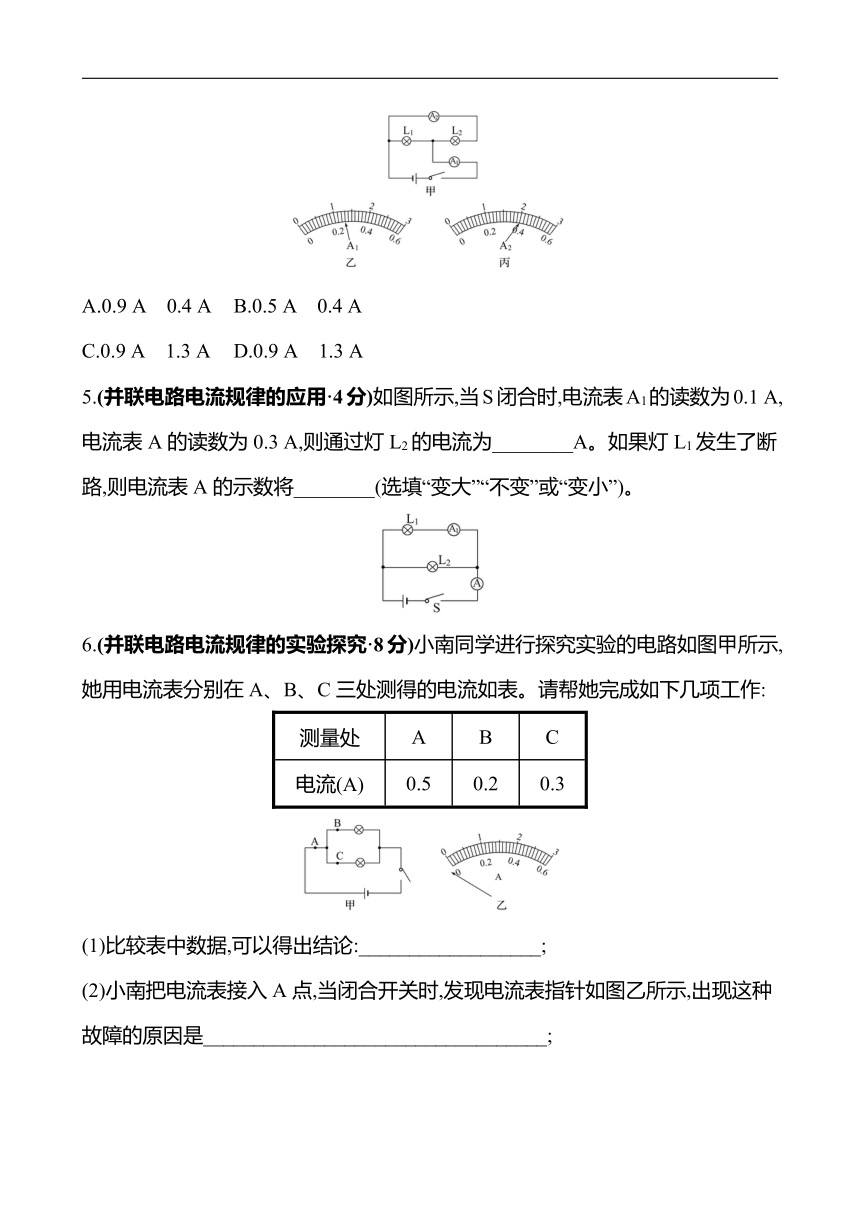

4.(并联电路电流规律的应用·2分)用下列电路探究电路的电流规律时,电流表A1、A2的示数如图所示,则流过灯泡L1、L2的电流分别是(　　)
A.0.9 A　0.4 A　 B.0.5 A　0.4 A
C.0.9 A　1.3 A　 D.0.9 A　1.3 A
5.(并联电路电流规律的应用·4分)如图所示,当S闭合时,电流表A1的读数为0.1 A,电流表A的读数为0.3 A,则通过灯L2的电流为________A。如果灯L1发生了断路,则电流表A的示数将________(选填“变大”“不变”或“变小”)。 ?
6.(并联电路电流规律的实验探究·8分)小南同学进行探究实验的电路如图甲所示,她用电流表分别在A、B、C三处测得的电流如表。请帮她完成如下几项工作:
测量处 A B C
电流(A) 0.5 0.2 0.3
(1)比较表中数据,可以得出结论:__________________;?
(2)小南把电流表接入A点,当闭合开关时,发现电流表指针如图乙所示,出现这种故障的原因是__________________________________;?
(3)根据电路图连接实验器材时开关要________,连接好电路,检查电路无误才能实验。?
(4)实验后,老师认为小南仅完成一次实验测量,实验次数太少,不能有效说明。你认为应当如何完成多次测量?
答案解析
【教材梳理】
1.处处相等　I1=I2=I3
2.各支路电流之和　I=I1+I2
【基础自测】
1.D　2.C　3.A　4.A
5.【解析】本题考查并联电路电流规律的应用。由图可知,两灯泡并联,电流表A测量干路电流,电流表A1测量灯泡L1的电流,已知电流表A1的读数为0.1 A,电流表A的读数为0.3 A,因为并联电路中干路电流等于各支路电流之和,所以通过灯L2的电流为0.3 A-0.1 A=0.2 A;两灯并联,如果灯L1发生了断路,根据并联电路电流的规律,干路电流等于各支路电流之和,可知,电流表A的示数变小。
答案:0.2　变小
6.【解析】本题考查探究并联电路电流特点的实验的操作。(1)由表格中的数据知,IA=IB+IC,即:干路电流等于各支路电流之和;(2)电流表向左端没有刻度的方向偏转,说明电流表正负接线柱接反了;(3)为了防止在连接电路过程中出现短路现象烧坏电路元件,因此连接电路时,开关必须处于断开状态。(4)为了使实验结论具有普遍性,防止偶然性,需要多次实验,同时要使结论具有一般性,防止特殊性,需要换用不同规格的灯泡。因此需换用不同规格的灯泡多次测量。
答案:(1)干路电流等于各支路电流之和　(2)电流表正负接线柱接反了　(3)断开
(4)换用不同规格的灯泡多次测量
