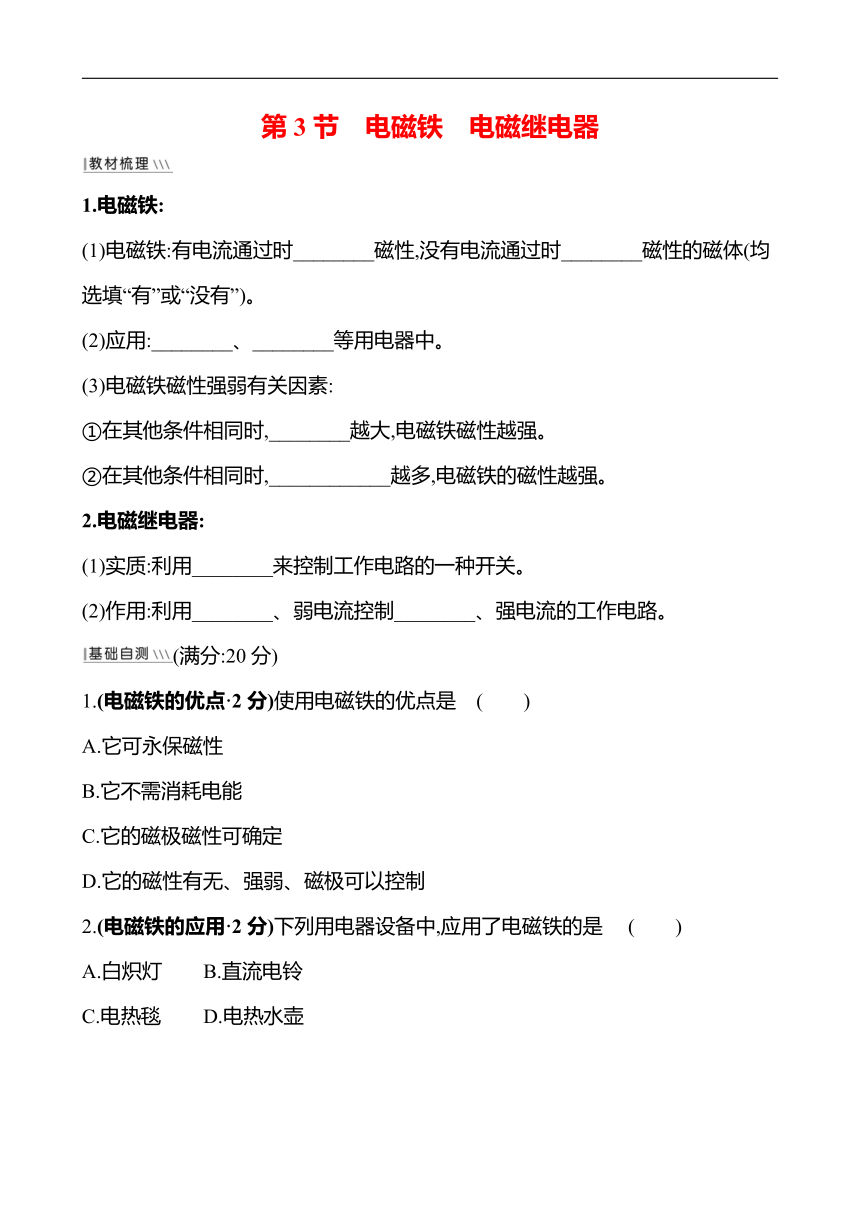

第3节　电磁铁　电磁继电器
1.电磁铁:
(1)电磁铁:有电流通过时________磁性,没有电流通过时________磁性的磁体(均选填“有”或“没有”)。?
(2)应用:________、________等用电器中。?
(3)电磁铁磁性强弱有关因素:
①在其他条件相同时,________越大,电磁铁磁性越强。?
②在其他条件相同时,____________越多,电磁铁的磁性越强。?
2.电磁继电器:
(1)实质:利用________来控制工作电路的一种开关。?
(2)作用:利用________、弱电流控制________、强电流的工作电路。?
(满分:20分)
1.(电磁铁的优点·2分)使用电磁铁的优点是 (　　)
A.它可永保磁性
B.它不需消耗电能
C.它的磁极磁性可确定
D.它的磁性有无、强弱、磁极可以控制
2.(电磁铁的应用·2分)下列用电器设备中,应用了电磁铁的是 (　　)
A.白炽灯　 B.直流电铃
C.电热毯　 D.电热水壶
3.(电磁铁磁性强弱的决定因素·2分)同学们在课外实践中用两个铁芯完全相同的电磁铁探究影响电磁铁磁性强弱的因素”,如图所示。闭合开关,发现电磁铁B吸引大头针的数目比A多,此现象说明影响电磁铁磁性强弱的因素是 (　　)
A.电流方向　 B.电流大小　 C.线圈匝数　 D.电磁铁极性
4.(探究影响电磁铁磁性强弱的因素·6分)探究影响电磁铁磁性强弱的因素。
(1)如图所示,闭合开关,发现电磁铁吸起铁钉,说明电磁铁________磁性。通过电磁铁能否吸引铁钉来判定它是否有磁性,运用的科学方法是________;?
(2)发现电磁铁甲比乙吸引铁钉多,说明在________一定时,外形相同的电磁铁,线圈匝数越多,磁性越强。?
5.(电磁继电器的原理·4分)如图所示是一种温度自动报警器的原理图,在汞温度计上部封入一段金属丝,当温度升高到一定程度时 (　　)
A.红灯亮　 B.绿灯亮　 C.两灯同时亮　 D.两灯都不亮
6.(电磁继电器的工作过程·4分)如图所示是一个水位自动报警器的原理图。水位到达金属块A之后,________(选填“红”或“绿”)灯亮;当绿灯亮时电磁铁________(选填“有”或“无”)磁性。?
答案解析
【教材梳理】
1.(1)有　没有　(2)电冰箱　吸尘器
(3)①电流　②线圈的匝数
2.(1)电磁铁　(2)低电压　高电压
【基础自测】
1.D　2.B　3.C
4.【解析】本题考查探究影响电磁铁磁性强弱的因素的实验。(1)闭合开关,发现电磁铁吸起铁钉,说明电磁铁有磁性;通过电磁铁能否吸引铁钉来判定它是否有磁性,运用的科学方法是转换法;(2)根据串联电路各处的电流相等,发现电磁铁甲比乙吸引铁钉多,说明在电流一定时,外形相同的电磁铁,线圈匝数越多,磁性越强。
答案:(1)有　转换法　(2)电流
5.A
6.【解析】本题考查电磁继电器的应用。当水位没有达到A时,电磁铁没有磁性,只有绿灯亮;当水位到达A时电路接通,电磁继电器有磁性,衔铁就会在电磁力吸引的作用下使红灯电路接通,红灯亮。
答案:红　无
