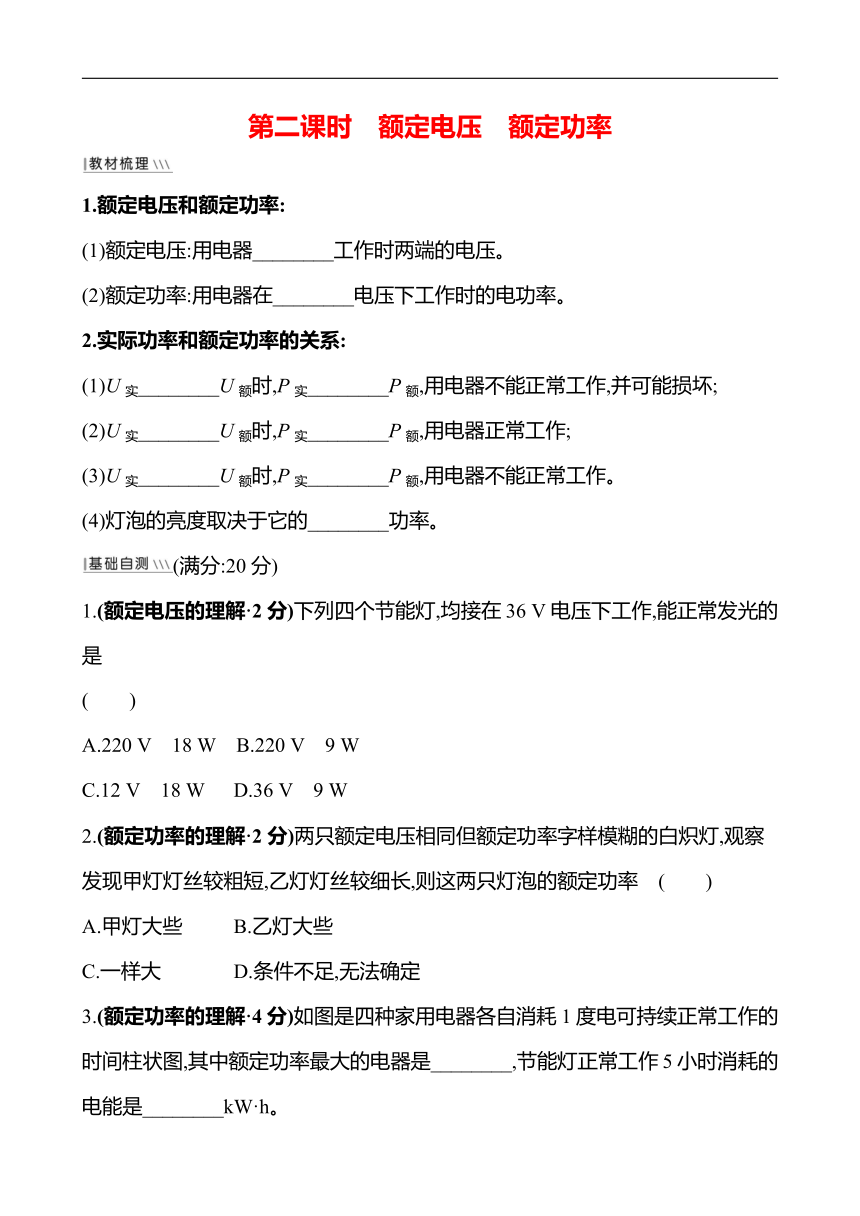

第二课时 额定电压 额定功率
1.额定电压和额定功率:
(1)额定电压:用电器________工作时两端的电压。?
(2)额定功率:用电器在________电压下工作时的电功率。?
2.实际功率和额定功率的关系:
(1)U实________U额时,P实________P额,用电器不能正常工作,并可能损坏;?
(2)U实________U额时,P实________P额,用电器正常工作;?
(3)U实________U额时,P实________P额,用电器不能正常工作。?
(4)灯泡的亮度取决于它的________功率。?
(满分:20分)
1.(额定电压的理解·2分)下列四个节能灯,均接在36 V电压下工作,能正常发光的是
( )
A.220 V 18 W B.220 V 9 W
C.12 V 18 W D.36 V 9 W
2.(额定功率的理解·2分)两只额定电压相同但额定功率字样模糊的白炽灯,观察发现甲灯灯丝较粗短,乙灯灯丝较细长,则这两只灯泡的额定功率 ( )
A.甲灯大些 B.乙灯大些
C.一样大 D.条件不足,无法确定
3.(额定功率的理解·4分)如图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图,其中额定功率最大的电器是________,节能灯正常工作5小时消耗的电能是________kW·h。?
4.(决定灯泡亮度的因素·2分)某学校传达室里安装有40 W和20 W两种灯泡,晚上开灯时,同学们发现40 W的比20 W的亮。这说明40 W的灯泡比20 W的灯泡实际功率________(选填“大”或“小”)。?
5.(实际功率的计算·4分)有一盏“220 V 22 W”的节能灯,正常发光时灯的电阻为________Ω,当实际电压为110 V时,灯的实际功率为________W。(不考虑灯丝电阻的变化)?
6.(电功率的计算·6分)如图所示,一个标有“2.5 V 0.5 W”的小灯泡L与滑动变阻器R串联,电源两端的电压为6 V保持不变,开关S闭合后,移动滑动变阻器的滑片,使小灯泡正常发光。求:
(1)小灯泡正常发光100 s,消耗了多少电能?
(2)小灯泡正常发光时,滑动变阻器接入电路中的电阻是多少?
答案解析
【教材梳理】
1.(1)正常 (2)额定
2.(1)> > (2)= =
(3)< < (4)实际
【基础自测】
1.D 2.A 3.电视机 0.1
4.【解析】本题考查额定功率和实际功率。灯的亮度取决于其实际功率,更亮就意味着实际功率更大。
答案:大
5.【解析】本题考查了电功率公式的灵活应用。由P=可得,正常发光时灯的电阻:R===2 200 Ω。不考虑灯丝电阻的变化,该灯实际电压为110 V时的实际功率:P实际===5.5 W。
答案:2 200 5.5
6.解:(1)小灯泡正常发光时,功率P=0.5 W,所以工作100 s消耗的电能W=Pt=
0.5 W×100 s=50 J。
(2)根据小灯泡的功率P=UI=可得小灯泡的电阻R===12.5 Ω,正常发光时,通过小灯泡的电流I===0.2 A,这时电路中的总电阻R总===
30 Ω,
所以滑动变阻器连入电路的电阻是
R滑=R总-R=30 Ω-12.5 Ω=17.5 Ω。
