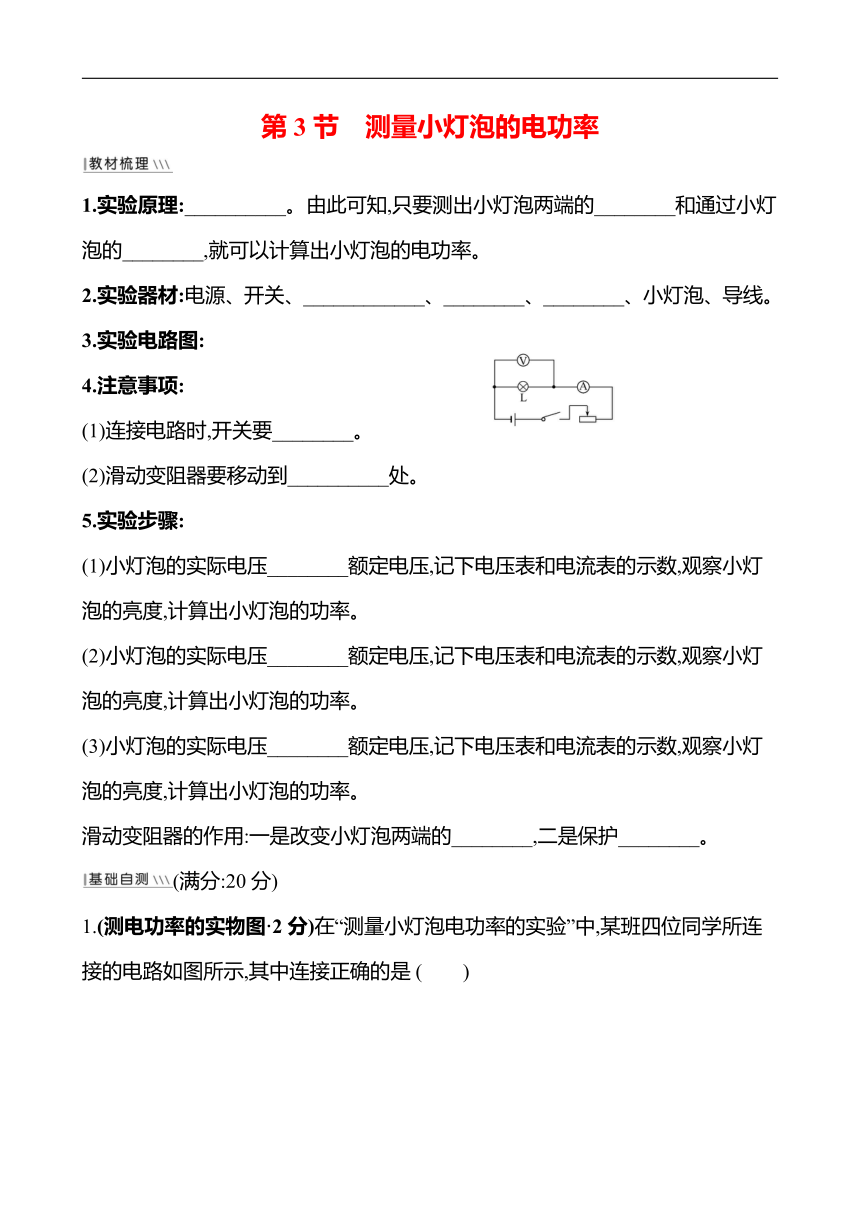

第3节　测量小灯泡的电功率
1.实验原理:__________。由此可知,只要测出小灯泡两端的________和通过小灯泡的________,就可以计算出小灯泡的电功率。?
2.实验器材:电源、开关、____________、________、________、小灯泡、导线。?
3.实验电路图:
4.注意事项:
(1)连接电路时,开关要________。?
(2)滑动变阻器要移动到__________处。?
5.实验步骤:
(1)小灯泡的实际电压________额定电压,记下电压表和电流表的示数,观察小灯泡的亮度,计算出小灯泡的功率。?
(2)小灯泡的实际电压________额定电压,记下电压表和电流表的示数,观察小灯泡的亮度,计算出小灯泡的功率。?
(3)小灯泡的实际电压________额定电压,记下电压表和电流表的示数,观察小灯泡的亮度,计算出小灯泡的功率。?
滑动变阻器的作用:一是改变小灯泡两端的________,二是保护________。?
(满分:20分)

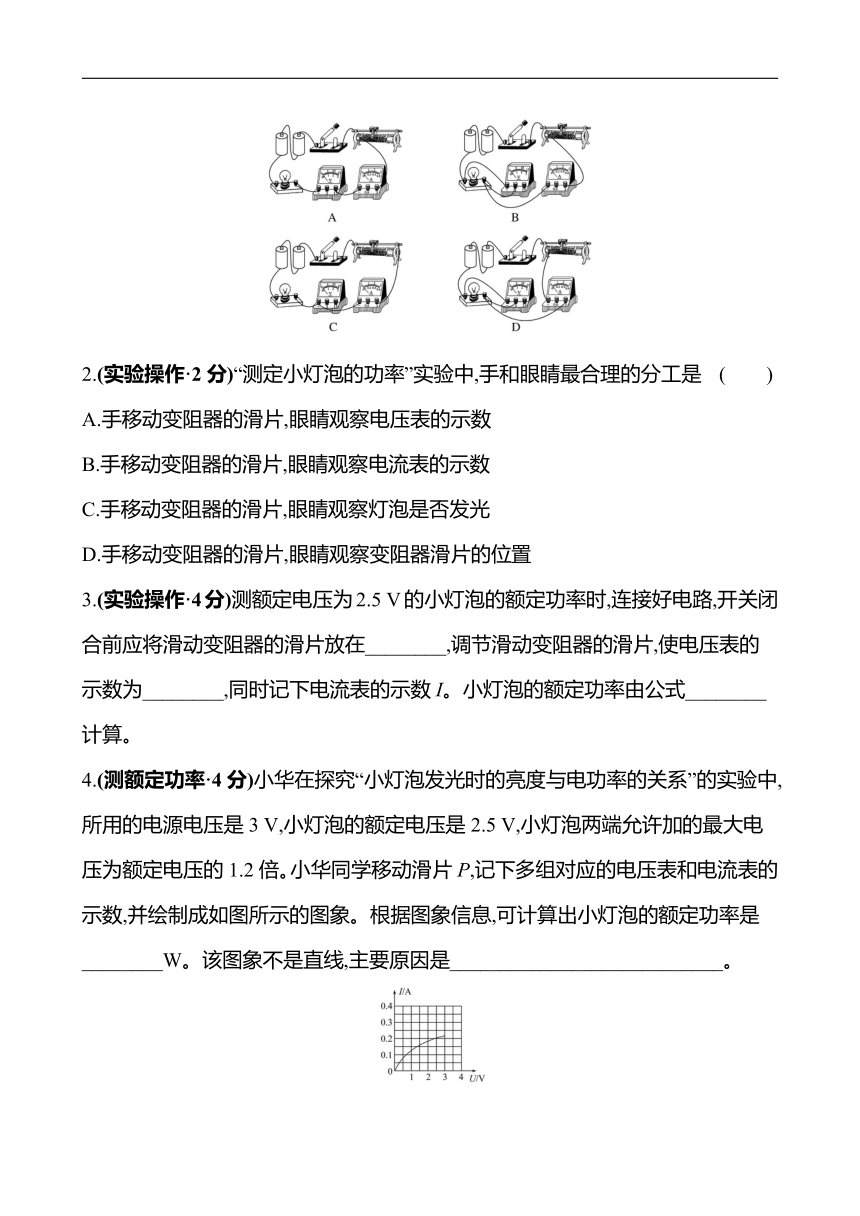

1.(测电功率的实物图·2分)在“测量小灯泡电功率的实验”中,某班四位同学所连接的电路如图所示,其中连接正确的是 (　　)
2.(实验操作·2分)“测定小灯泡的功率”实验中,手和眼睛最合理的分工是 (　　)
A.手移动变阻器的滑片,眼睛观察电压表的示数　
B.手移动变阻器的滑片,眼睛观察电流表的示数
C.手移动变阻器的滑片,眼睛观察灯泡是否发光
D.手移动变阻器的滑片,眼睛观察变阻器滑片的位置
3.(实验操作·4分)测额定电压为2.5 V的小灯泡的额定功率时,连接好电路,开关闭合前应将滑动变阻器的滑片放在________,调节滑动变阻器的滑片,使电压表的示数为________,同时记下电流表的示数I。小灯泡的额定功率由公式________计算。?
4.(测额定功率·4分)小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中,所用的电源电压是3 V,小灯泡的额定电压是2.5 V,小灯泡两端允许加的最大电压为额定电压的1.2倍。小华同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成如图所示的图象。根据图象信息,可计算出小灯泡的额定功率是________W。该图象不是直线,主要原因是___________________________。?
5.(实验探究·8分)实验中常用电压表和电流表测量小灯泡的电功率,某同学按照如图(a)所示的电路图,将实物连接成如图(b)所示的实验电路。
(1)请指出图(b)中的连线错误,并将错误之处写在下面的横线上。
①____________________________;?
②____________________________;?
③____________________________。?
(2)排除了故障后,闭合开关,调节滑动变阻器,当电压表示数为2 V时,电流表示数如图(c)所示,此时通过小灯泡的电流为________A,小灯泡的实际功率为________W。?
答案解析
【教材梳理】
1.P=UI　电压　电流
2.滑动变阻器　电流表　电压表
4.(1)断开　(2)最大阻值
5.(1)等于　(2)小于　(3)大于　电压　电路
【基础自测】
1.B　2.A
3.阻值最大的位置　2.5 V　P=UI
4.0.5　灯丝电阻随温度升高而增大
5.【解析】本题考查测小灯泡电功率的实验探究。(1)①电流表在使用时,电流应该从“+”接线柱流入,从“-”接线柱流出,图中显然接反了;②电源由两节干电池组成,其电压为U=1.5 V×2=3 V,所以电压表选择0~3 V量程,图中显然电压表量程选大了;③滑动变阻器应该“一上一下”的连接,图中都选择了上面的接线柱,显然是错误的。
(2)电流表选择的是0~0.6 A量程,对应的分度值是0.02 A,指针指在0.2 A后第8个小格上,因此示数为0.2 A+0.02 A×8=0.36 A,小灯泡的实际功率为:P=UI=2 V
×0.36 A=0.72 W。
答案:(1)①电流表的正、负接线柱接反了　②电压表量程选大了
③滑动变阻器接线错了
(2)0.36　 0.72
