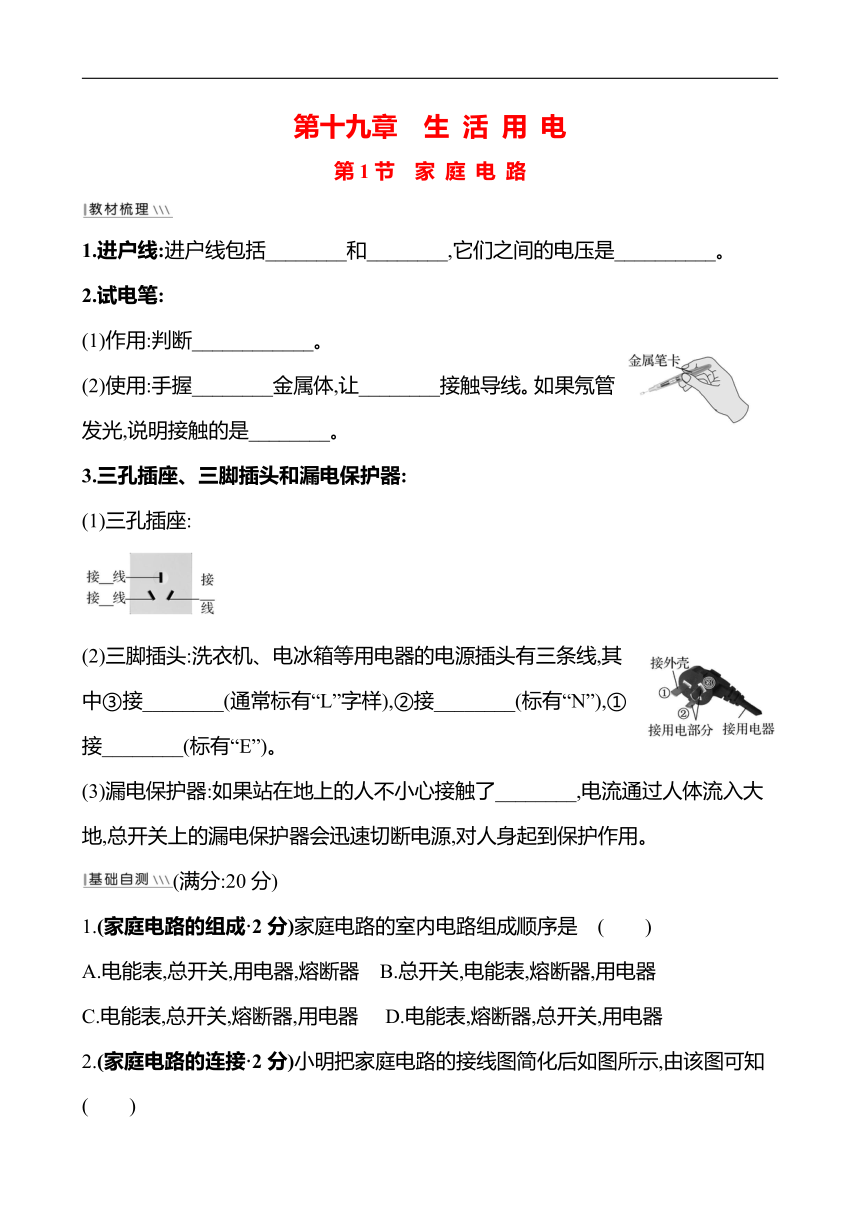

第十九章　生 活 用 电
第1节　家 庭 电 路
1.进户线:进户线包括________和________,它们之间的电压是__________。?
2.试电笔:
(1)作用:判断____________。?
(2)使用:手握________金属体,让________接触导线。如果氖管发光,说明接触的是________。?
3.三孔插座、三脚插头和漏电保护器:
(1)三孔插座:
(2)三脚插头:洗衣机、电冰箱等用电器的电源插头有三条线,其中③接________(通常标有“L”字样),②接________(标有“N”),①接________(标有“E”)。?
(3)漏电保护器:如果站在地上的人不小心接触了________,电流通过人体流入大地,总开关上的漏电保护器会迅速切断电源,对人身起到保护作用。?
(满分:20分)
1.(家庭电路的组成·2分)家庭电路的室内电路组成顺序是 (　　)
A.电能表,总开关,用电器,熔断器　B.总开关,电能表,熔断器,用电器
C.电能表,总开关,熔断器,用电器 D.电能表,熔断器,总开关,用电器

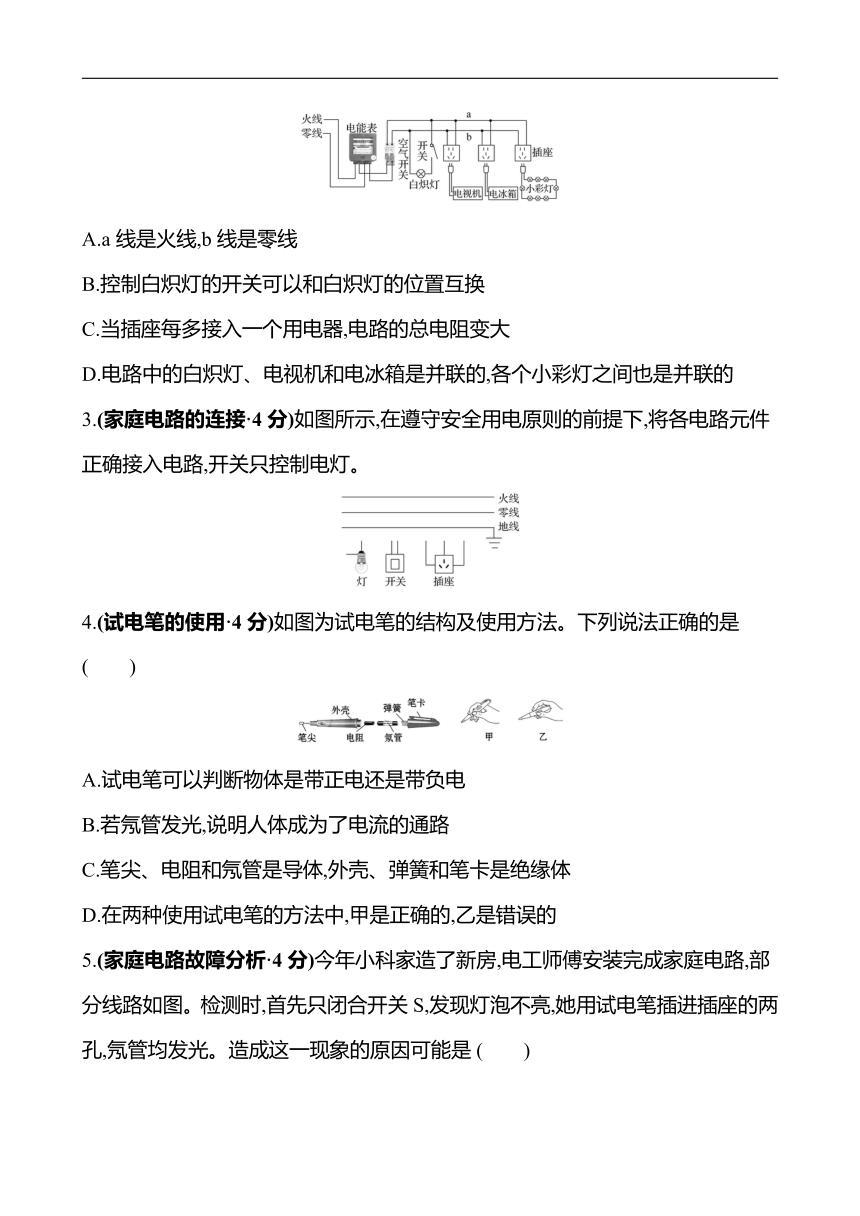

2.(家庭电路的连接·2分)小明把家庭电路的接线图简化后如图所示,由该图可知
(　　)
A.a线是火线,b线是零线
B.控制白炽灯的开关可以和白炽灯的位置互换
C.当插座每多接入一个用电器,电路的总电阻变大
D.电路中的白炽灯、电视机和电冰箱是并联的,各个小彩灯之间也是并联的
3.(家庭电路的连接·4分)如图所示,在遵守安全用电原则的前提下,将各电路元件正确接入电路,开关只控制电灯。
4.(试电笔的使用·4分)如图为试电笔的结构及使用方法。下列说法正确的是
(　　)
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
5.(家庭电路故障分析·4分)今年小科家造了新房,电工师傅安装完成家庭电路,部分线路如图。检测时,首先只闭合开关S,发现灯泡不亮,她用试电笔插进插座的两孔,氖管均发光。造成这一现象的原因可能是 (　　)
A.插座发生短路　　 B.进户的火线断路
C.cd间断路　　　 D.ab间断路
6.(家庭电路故障分析·4分)如图所示是小科家部分线路连接图。当小科用试电笔接触插座的右孔时,氖管发光,可知右孔内的电线与进户线中的________线相连接;当闭合开关S,灯L在亮的瞬间熄灭,而室内其他用电器仍正常工作,则灯L处电路________(选填“断路”或“短路”)。?
答案解析
【教材梳理】
1.火线　零线　220 V
2.(1)火线和零线　(2)笔尾　笔尖　火线
3.(1)地　零　火　(2)火线　零线　地线　(3)火线
【基础自测】
1.C　2.A
3.
4.B　5.C
6.【解析】本题考查家庭电路的故障分析。小科用试电笔接触插座的右孔时,氖管发光,说明右孔的电线与火线是连通的。各用电器之间都是并联的,如果灯L短路,将造成电源短路,而室内的其他用电器仍正常工作,说明灯L不会短路,因此灯L处的故障应该是断路。
答案:火　断路
