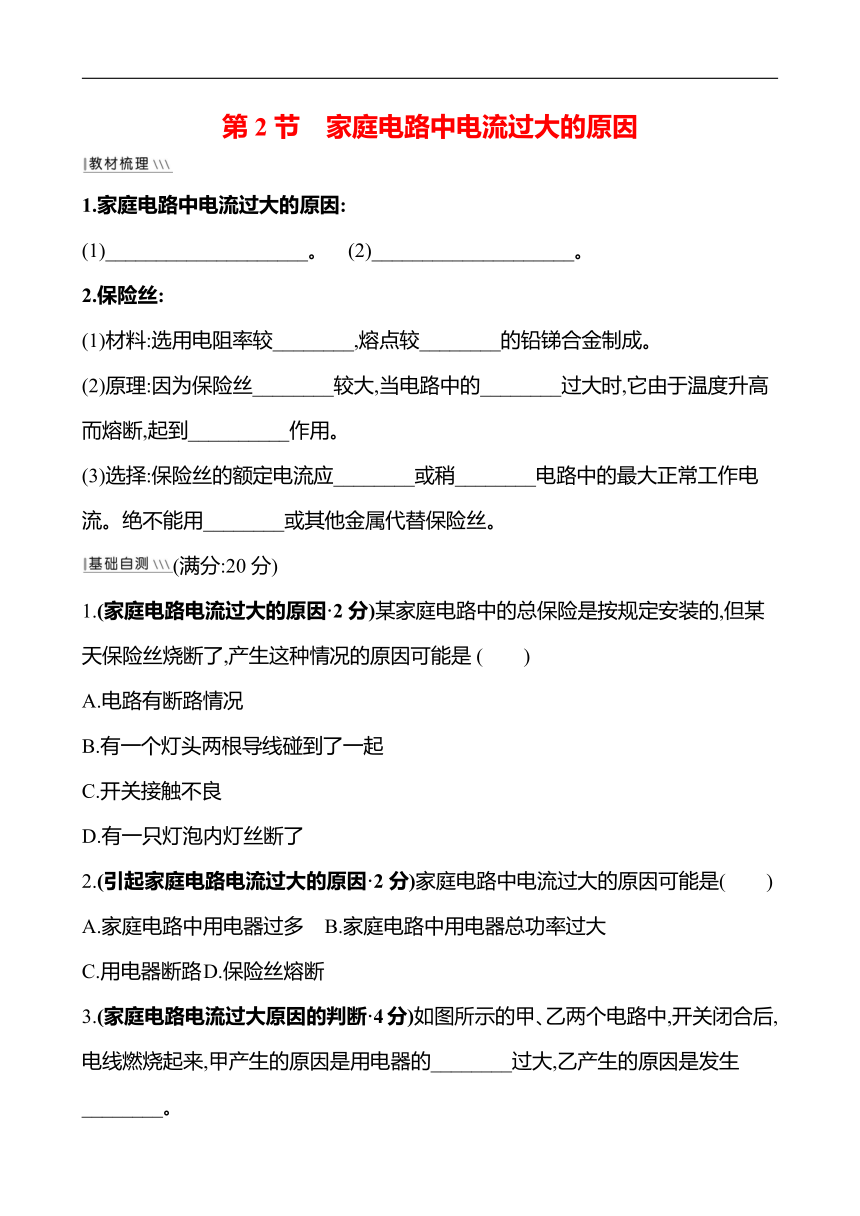

第2节　家庭电路中电流过大的原因
1.家庭电路中电流过大的原因:
(1)____________________。　(2)____________________。?
2.保险丝:
(1)材料:选用电阻率较________,熔点较________的铅锑合金制成。?
(2)原理:因为保险丝________较大,当电路中的________过大时,它由于温度升高而熔断,起到__________作用。?
(3)选择:保险丝的额定电流应________或稍________电路中的最大正常工作电流。绝不能用________或其他金属代替保险丝。?
(满分:20分)
1.(家庭电路电流过大的原因·2分)某家庭电路中的总保险是按规定安装的,但某天保险丝烧断了,产生这种情况的原因可能是 (　　)
A.电路有断路情况
B.有一个灯头两根导线碰到了一起
C.开关接触不良
D.有一只灯泡内灯丝断了
2.(引起家庭电路电流过大的原因·2分)家庭电路中电流过大的原因可能是 (　　)
A.家庭电路中用电器过多 B.家庭电路中用电器总功率过大
C.用电器断路 D.保险丝熔断
3.(家庭电路电流过大原因的判断·4分)如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来,甲产生的原因是用电器的________过大,乙产生的原因是发生________。?
4.(家庭电路故障的判断·4分)家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生________,这时电路中的 __________(选填“漏电保护器”或“空气开关”)会跳闸保护电路。?
5.(跳闸原因的判断·2分)某家庭电路中安装有“220 V　10 A”的空气开关(未画出),如图是电路中的四种情况,开关全部闭合后,不会引起空气开关“跳闸”的是 (　　)
6.(家庭电路的相关计算·4分)如图为宇轩家中的电能表,则他家中同时使用的用电器的最大总功率是__________ W,宇轩家中正在使用“220 V　1 540 W”的电饭锅,此时____________(选填“可以”或“不可以”)再使用标有“220 V　1 100 W”的电热壶烧水。?
7.(保险丝的选择·2分)关于保险丝,下列说法正确的是 (　　)
A.保险丝应选用电阻比较小,熔点比较低的材料
B.当保险丝熔断时,可用铁丝代替
C.选用额定电流越小的保险丝就越安全
D.选择适当规格的保险丝,才能够既不妨碍供电,又能起保险作用
答案解析
【教材梳理】
1.(1)用电器的总功率过大　(2)发生短路
2.(1)大　低　(2)电阻　电流　保护电路　(3)等于　大于　铜丝
【基础自测】
1.B　2.B　3.总功率　短路
4.【解析】裸露的导线相接触,会使零线和火线相连,发生短路现象,使得电路中的电流过大,空气开关会跳闸保护电路;发生短路时,通过火线和零线的电流是平衡的,所以漏电保护器不会跳闸。
答案:短路　空气开关
5.D
6.【解析】电路允许使用的用电器的最大功率:P=UI=220 V×20 A=4 400 W,
4 400 W-1 540 W=2 860 W>1 100 W,故电热壶可以同时使用。
答案:4 400　可以
7.D
