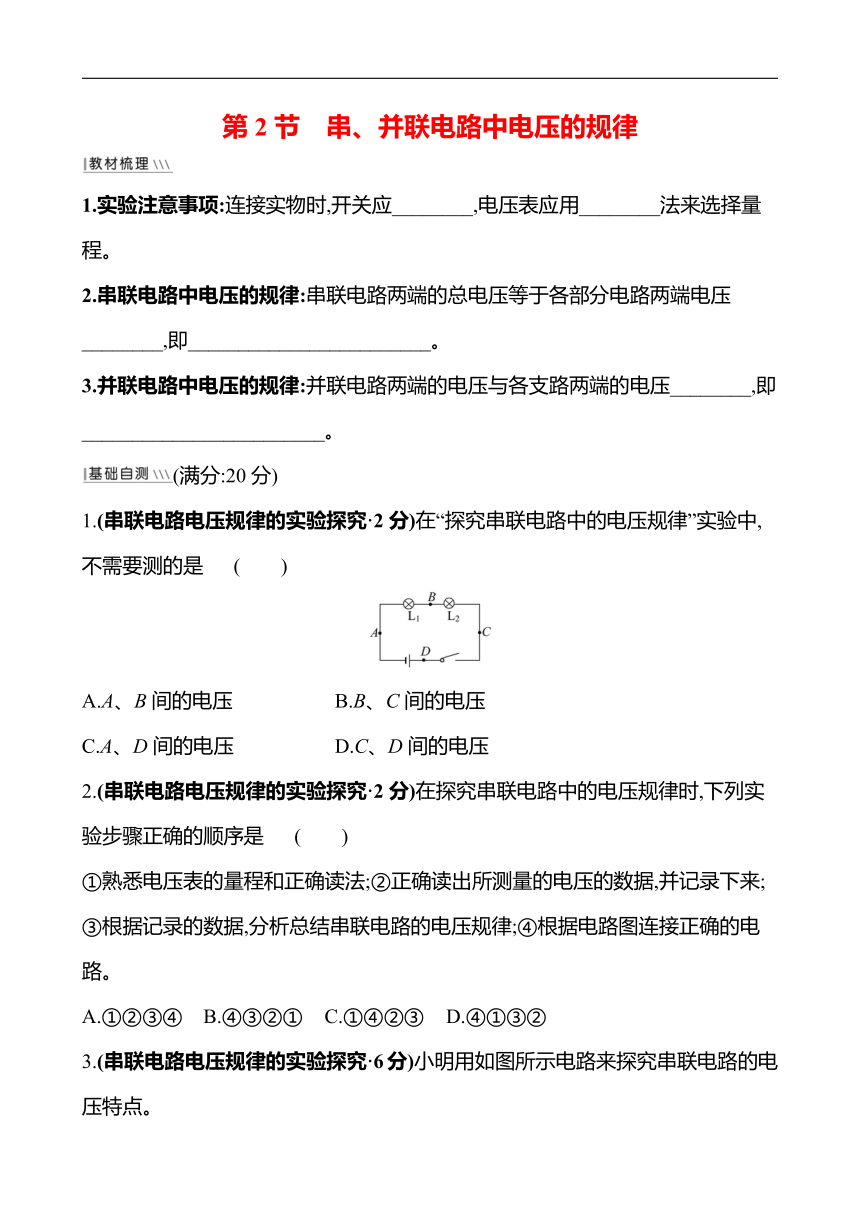

第2节　串、并联电路中电压的规律
1.实验注意事项:连接实物时,开关应________,电压表应用________法来选择量程。?
2.串联电路中电压的规律:串联电路两端的总电压等于各部分电路两端电压________,即________________________。?
3.并联电路中电压的规律:并联电路两端的电压与各支路两端的电压________,即________________________。?
(满分:20分)
1.(串联电路电压规律的实验探究·2分)在“探究串联电路中的电压规律”实验中,不需要测的是 (　　)
A.A、B间的电压　　 　　B.B、C间的电压
C.A、D间的电压　　 　　D.C、D间的电压
2.(串联电路电压规律的实验探究·2分)在探究串联电路中的电压规律时,下列实验步骤正确的顺序是 (　　)
①熟悉电压表的量程和正确读法;②正确读出所测量的电压的数据,并记录下来;
③根据记录的数据,分析总结串联电路的电压规律;④根据电路图连接正确的电路。
A.①②③④ B.④③②① C.①④②③ D.④①③②

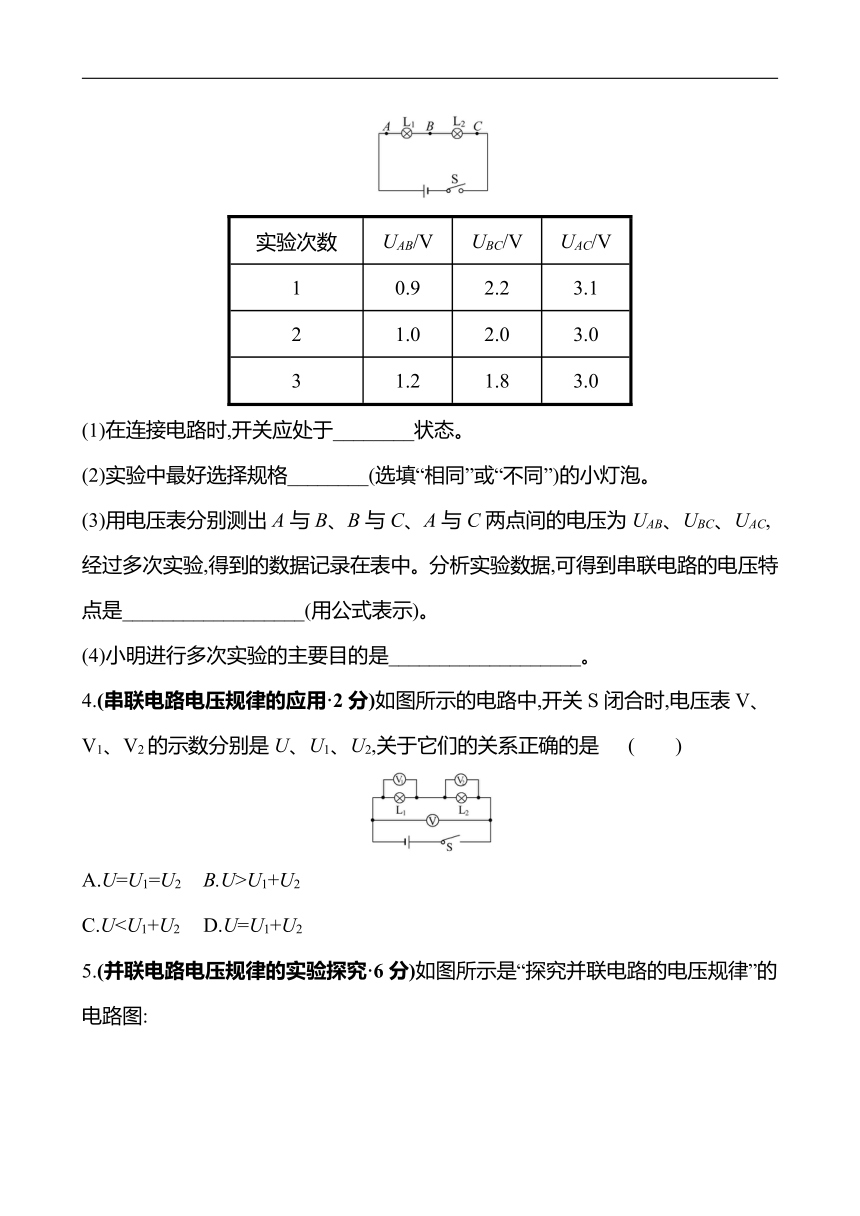

3.(串联电路电压规律的实验探究·6分)小明用如图所示电路来探究串联电路的电压特点。
实验次数 UAB/V UBC/V UAC/V
1 0.9 2.2 3.1
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(1)在连接电路时,开关应处于________状态。?
(2)实验中最好选择规格________(选填“相同”或“不同”)的小灯泡。?
(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC,经过多次实验,得到的数据记录在表中。分析实验数据,可得到串联电路的电压特点是__________________(用公式表示)。?
(4)小明进行多次实验的主要目的是___________________。?
4.(串联电路电压规律的应用·2分)如图所示的电路中,开关S闭合时,电压表V、V1、V2的示数分别是U、U1、U2,关于它们的关系正确的是 (　　)
A.U=U1=U2 B.U>U1+U2
C.U5.(并联电路电压规律的实验探究·6分)如图所示是“探究并联电路的电压规律”的电路图:
(1)按电路图正确连接实物电路后,小灯泡________(选填“会”或“不会”)立即发光。?
(2)若测得电压表V1的示数为3 V,则电压表V2的示数为________V,电源电压为________V。三个电压值可以用一个公式表示为________。?
(3)________(选填“可以”或“不可以”)通过改变电源电压进行多次实验。?
6.(并联电路电压规律的应用·2分)如图所示电路中,闭合开关后,灯泡 L1比 L2亮,电压表 V1示数为 2.5 V,下列说法正确的是 (　　)
A.L1两端电压大于L2两端电压 B.V测量电源电压,示数为5 V
C.V2示数小于2.5 V D.V2示数等于2.5 V
答案解析
【教材梳理】
1.断开　试触　2.之和　U=U1+U2
3.相等　U=U1=U2
【基础自测】
1.D　2.C
3.【解析】本题考查探究串联电路中的电压规律实验。(1)连接电路时,为了安全,必须将开关断开。(2)探究串联电路的电压特点,为了寻找普遍规律,实验中最好选择规格不同的小灯泡进行实验,结果更具代表性;(3)A、B两点间的电压为L1两端的电压,B、C两点间的电压为L2两端的电压,A、C两点间的电压为电路两端的总电压,由表中的数据可以看出:
第1次实验:UAC=3.1 V,
UAB+UBC=0.9 V+2.2 V=3.1 V;
第2次实验:UAC=3.0 V,
UAB+UBC=1.0 V+2.0 V=3.0 V;
第3次实验:UAC=3.0 V,
UAB+UBC=1.2 V+1.8 V=3.0 V;
故UAC=UAB+UBC,因此可以得出:串联电路两端的总电压等于各部分电路两端的电压之和;
(4)在探究串联电路的电压特点的实验中,进行多次实验的主要目的是寻找普遍规律。
答案:(1)断开　(2)不同　(3)UAC=UAB+UBC　(4)寻找普遍规律
4.D
5.【解析】本题考查探究并联电路中的电压规律实验。(1)连接电路时,需要断开开关,故按电路图正确连接实物电路后,小灯泡不会立即发光;(2)由电路图可知,两灯泡并联,电压表V1测L1的电压,电压表V2测L2的电压;因为并联电路各支路两端的电压相等,所以,电压表V2的示数等于电源电压等于电压表V1的示数等于3 V,用一个公式表示为U=U1=U2。(3)为了寻找普遍规律,需换用不同规格的灯泡或改变电源电压,进行多次实验,故可以通过改变电源电压进行多次实验。
答案:(1)不会　(2)3　3　U=U1=U2　(3)可以
6.D
