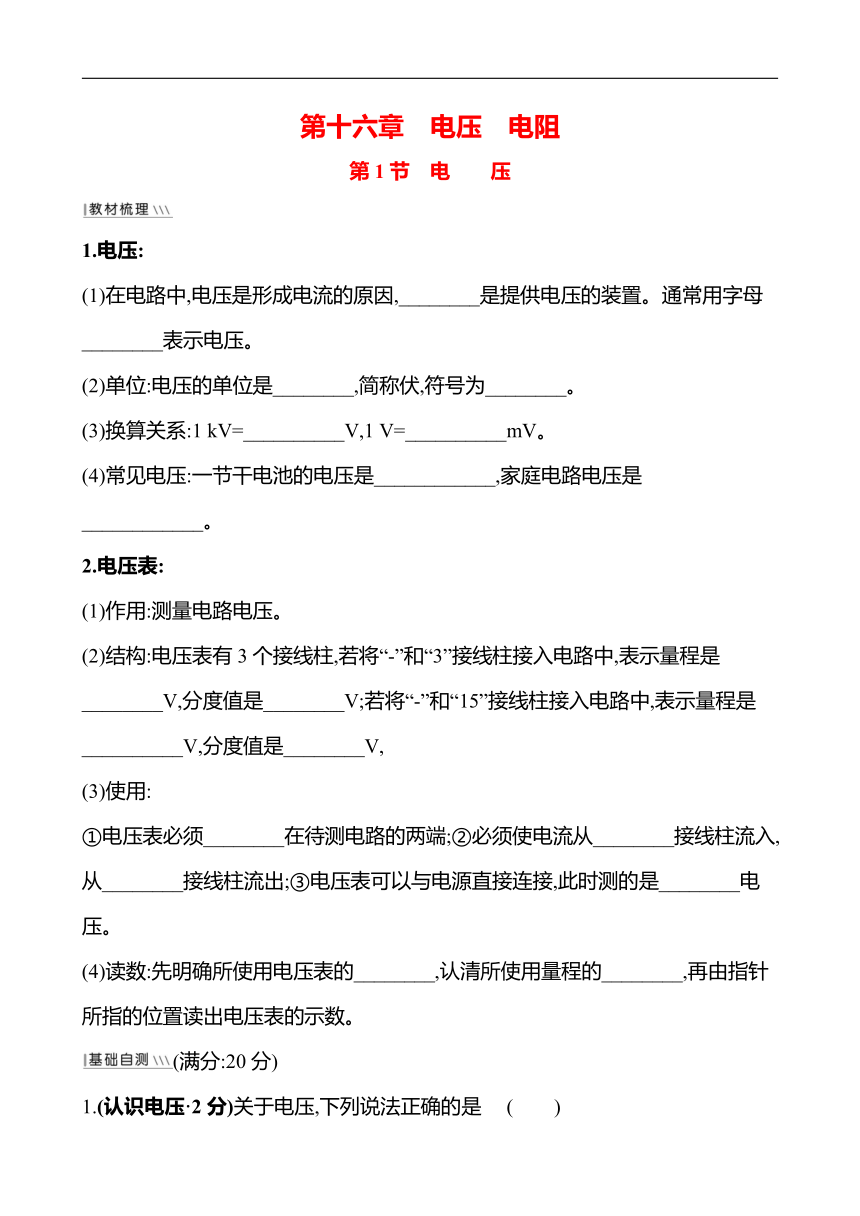

第十六章　电压　电阻
第1节　电　　压
1.电压:
(1)在电路中,电压是形成电流的原因,________是提供电压的装置。通常用字母________表示电压。?
(2)单位:电压的单位是________,简称伏,符号为________。?
(3)换算关系:1 kV=__________V,1 V=__________mV。?
(4)常见电压:一节干电池的电压是____________,家庭电路电压是____________。?
2.电压表:
(1)作用:测量电路电压。
(2)结构:电压表有3个接线柱,若将“-”和“3”接线柱接入电路中,表示量程是________V,分度值是________V;若将“-”和“15”接线柱接入电路中,表示量程是__________V,分度值是________V,?
(3)使用:
①电压表必须________在待测电路的两端;②必须使电流从________接线柱流入,从________接线柱流出;③电压表可以与电源直接连接,此时测的是________电压。?
(4)读数:先明确所使用电压表的________,认清所使用量程的________,再由指针所指的位置读出电压表的示数。?
(满分:20分)

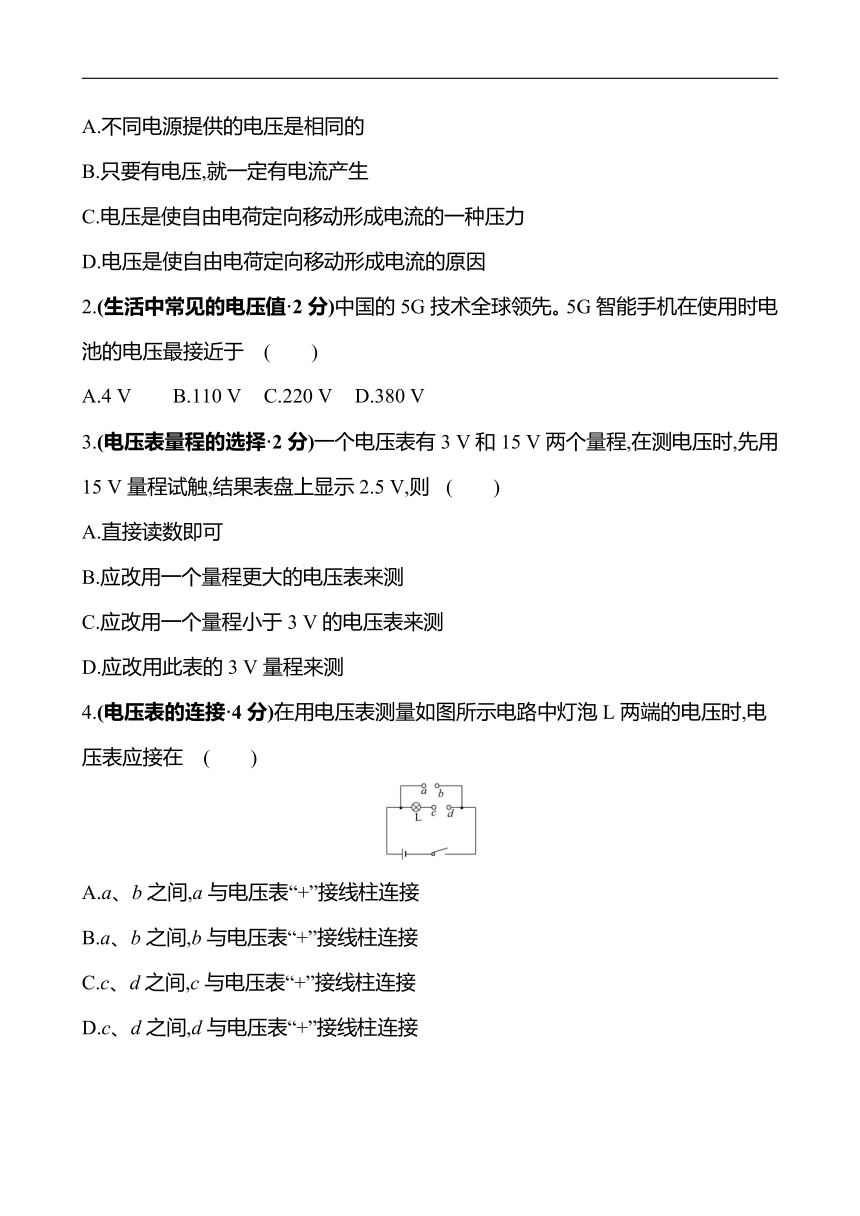

1.(认识电压·2分)关于电压,下列说法正确的是 (　　)
A.不同电源提供的电压是相同的
B.只要有电压,就一定有电流产生
C.电压是使自由电荷定向移动形成电流的一种压力
D.电压是使自由电荷定向移动形成电流的原因
2.(生活中常见的电压值·2分)中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于 (　　)
A.4 V　　 B.110 V　 C.220 V　 D.380 V
3.(电压表量程的选择·2分)一个电压表有3 V和15 V两个量程,在测电压时,先用15 V量程试触,结果表盘上显示2.5 V,则 (　　)
A.直接读数即可
B.应改用一个量程更大的电压表来测
C.应改用一个量程小于3 V的电压表来测
D.应改用此表的3 V量程来测
4.(电压表的连接·4分)在用电压表测量如图所示电路中灯泡L两端的电压时,电压表应接在 (　　)
A.a、b之间,a与电压表“+”接线柱连接
B.a、b之间,b与电压表“+”接线柱连接
C.c、d之间,c与电压表“+”接线柱连接
D.c、d之间,d与电压表“+”接线柱连接
5.(电压表的读数·4分)如图所示,用电压表测某电路两端的电压。当使用“-”和“3”两接线柱时,电压表指针所指的示数是________V;当使用“-”和“15”两接线柱时,电压表指针所指的示数是________V。?
6.(电压表的使用·6分)某同学在用电压表测电压前,已将指针调到“0”刻度线上,第一次将电压表接入电路时,指针偏转情况如图甲,这是因为_________________
_________________;纠正后第二次把电压表接入电路时,指针偏转情况如图乙,这是因为______________________,应该____________________________。?
答案解析
【教材梳理】
1.(1)电源　U　(2)伏特　V　(3)103　103　(4)1.5 V　220 V
2.(2)0~3　0.1　0~15　0.5　(3)①并联　②正　负　③电源　(4)量程　分度值
【基础自测】
1.D　2.A　3.D　4.A
5.1.1　5.5
6.【解析】本题考查了电压表的使用。甲图中的指针向左端偏,是由于电压表的正负接线柱接反了;乙图中是由于量程选择偏小,指针偏转过了最大刻度,应用较大的量程。
答案:电压表的正负接线柱接反了　选用的量程偏小了　换用较大的量程
