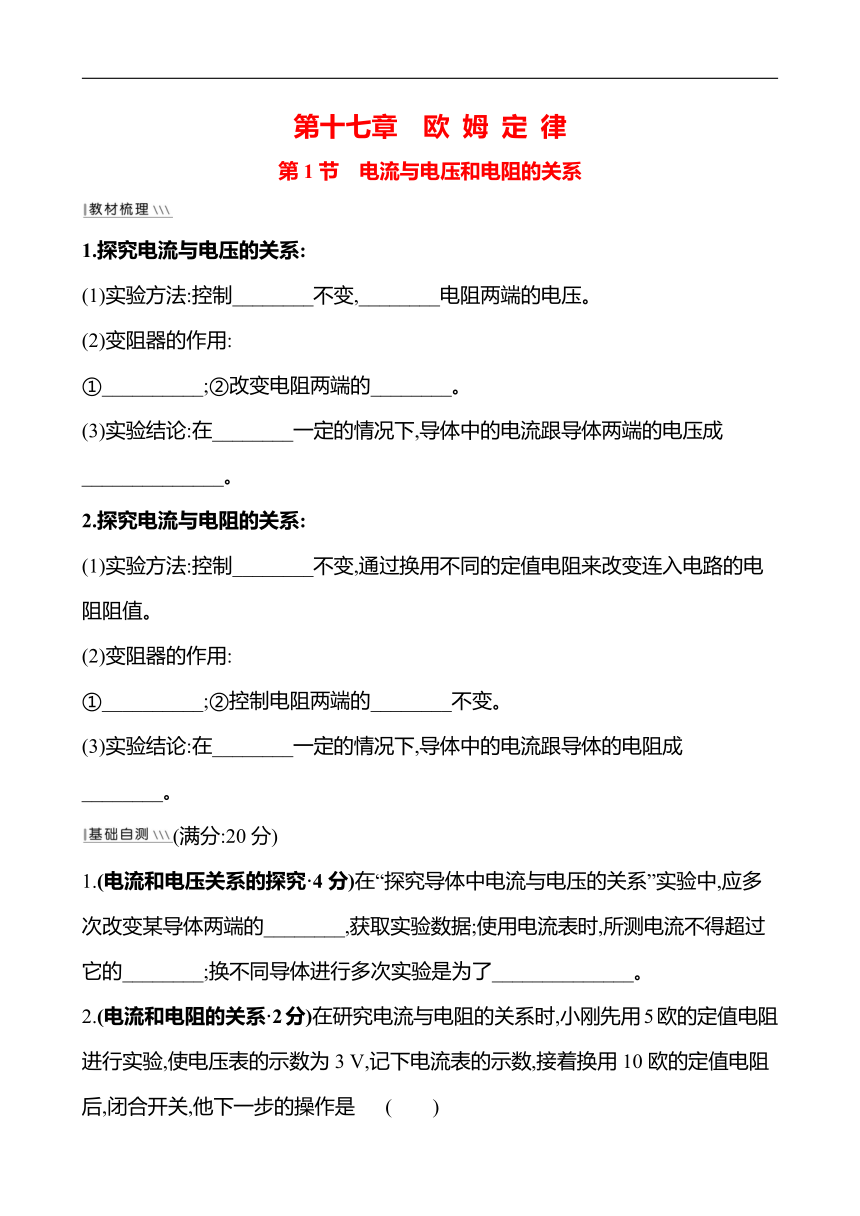

第十七章　欧 姆 定 律
第1节　电流与电压和电阻的关系
1.探究电流与电压的关系:
(1)实验方法:控制________不变,________电阻两端的电压。?
(2)变阻器的作用:
①__________;②改变电阻两端的________。?
(3)实验结论:在________一定的情况下,导体中的电流跟导体两端的电压成______________。?
2.探究电流与电阻的关系:
(1)实验方法:控制________不变,通过换用不同的定值电阻来改变连入电路的电阻阻值。?
(2)变阻器的作用:
①__________;②控制电阻两端的________不变。?
(3)实验结论:在________一定的情况下,导体中的电流跟导体的电阻成________。?
(满分:20分)
1.(电流和电压关系的探究·4分)在“探究导体中电流与电压的关系”实验中,应多次改变某导体两端的________,获取实验数据;使用电流表时,所测电流不得超过它的________;换不同导体进行多次实验是为了______________。?

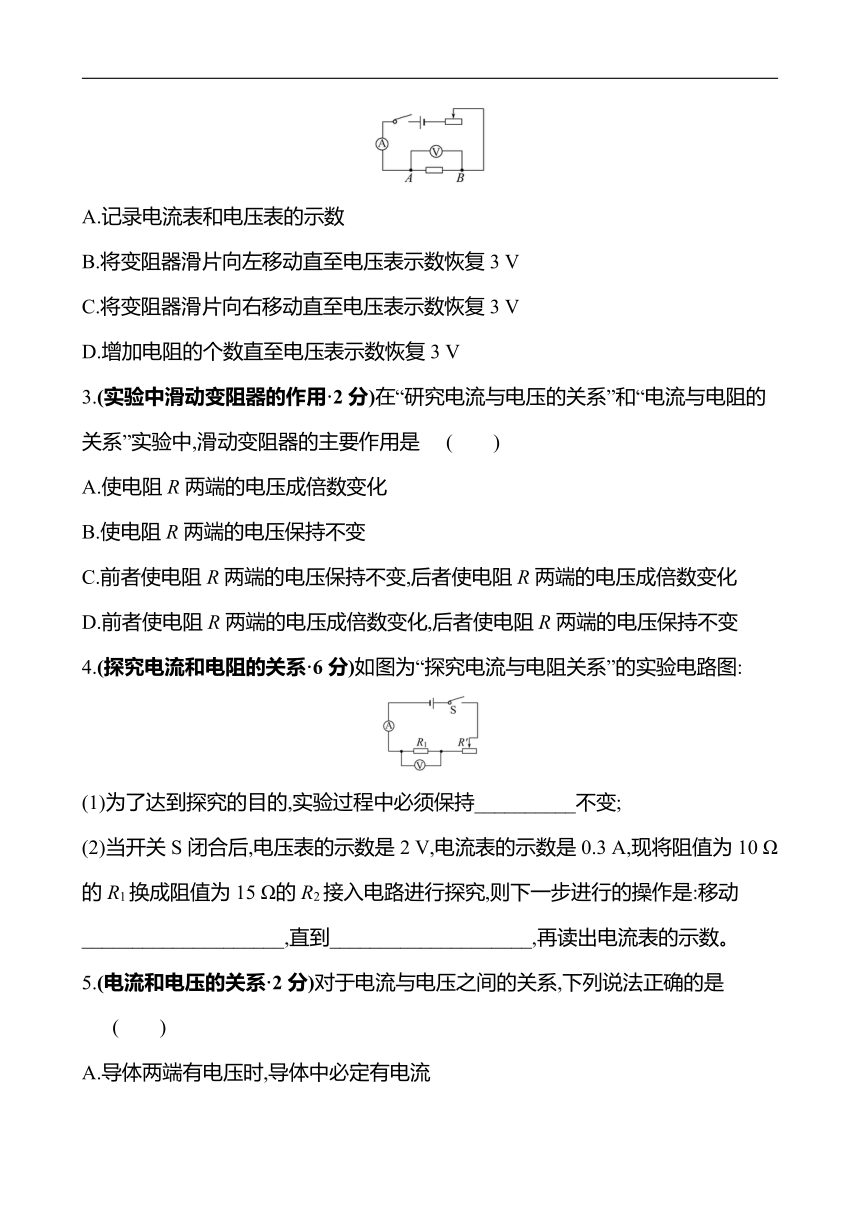

2.(电流和电阻的关系·2分)在研究电流与电阻的关系时,小刚先用5欧的定值电阻进行实验,使电压表的示数为3 V,记下电流表的示数,接着换用10欧的定值电阻后,闭合开关,他下一步的操作是 (　　)
A.记录电流表和电压表的示数
B.将变阻器滑片向左移动直至电压表示数恢复3 V
C.将变阻器滑片向右移动直至电压表示数恢复3 V
D.增加电阻的个数直至电压表示数恢复3 V
3.(实验中滑动变阻器的作用·2分)在“研究电流与电压的关系”和“电流与电阻的关系”实验中,滑动变阻器的主要作用是 (　　)
A.使电阻R两端的电压成倍数变化
B.使电阻R两端的电压保持不变
C.前者使电阻R两端的电压保持不变,后者使电阻R两端的电压成倍数变化
D.前者使电阻R两端的电压成倍数变化,后者使电阻R两端的电压保持不变
4.(探究电流和电阻的关系·6分)如图为“探究电流与电阻关系”的实验电路图:
(1)为了达到探究的目的,实验过程中必须保持__________不变;?
(2)当开关S闭合后,电压表的示数是2 V,电流表的示数是0.3 A,现将阻值为10 Ω的R1换成阻值为15 Ω的R2接入电路进行探究,则下一步进行的操作是:移动____________________,直到____________________,再读出电流表的示数。?
5.(电流和电压的关系·2分)对于电流与电压之间的关系,下列说法正确的是 (　　)
A.导体两端有电压时,导体中必定有电流
B.导体中先有电荷的定向移动,然后在导体两端就产生了电压
C.导体中没有了电流,电路中也就没有电压
D.导体中有电流通过时,导体两端必定有电压
6.(电流和电压的关系·2分)如图所示,能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是 (　　)
7.(电流和电压的关系应用·2分)一个定值电阻接在某段电路中,当电压为2 V时,通过的电流为0.2 A,当电压增大为原来的2倍时,则下列说法正确的是 (　　)
A.电流为原来的2倍 B.电阻为原来的2倍
C.电流为原来的 D.电阻为原来的
答案解析
【教材梳理】
1.(1)电阻　改变　(2)①保护电路　②电压
(3)电阻　正比
2.(1)电压　(2)①保护电路　②电压
(3)电压　反比
【基础自测】
1.【解析】“探究导体中电流与电压关系”的实验中,需保持导体的电阻不变,多次改变导体两端电压;使用电流表时,不得超出量程;实验中为了得到普遍的规律,换不同导体进行多次实验。
答案:电压　量程　得到普遍规律
2.C　3.D
4.【解析】本题考查探究电流与电阻的关系。(1)为了达到研究的目的,实验过程中必须保持电压表示数不变。
(2)将阻值为10 Ω的R1换成阻值为15 Ω的R2接入电路,应移动滑动变阻器滑片,直到电压表示数为2 V为止。
答案:(1)电阻两端电压　(2)滑动变阻器滑片　电压表示数为2 V为止
5.D　6.B　7.A
