第十五章 第2节 电流和电路同步练习 2021-2022学年人教版九年级物理 word版有答案

第2节　电流和电路
1.电流:
(1)成因:电荷的__________形成电流。?
(2)方向:把________________的方向规定为电流的方向。在电源外部,电流从电源的________极经过用电器流向________极。?
2.电路的构成:
(1)定义:由电源、________、________和________等元件组成的________可以流过的路径。?
(2)电源:提供电能的装置。
(3)用电器:消耗电能的装置。
(4)电流的形成条件:只有电路________时,电路中才有电流。?
3.电路图:
(1)定义:用________表示电路连接的图。?
(2)常见电路元件符号:电源________,开关________,小灯泡________,电流表__________,电压表__________,电动机__________。?
4.电路状态:
(1)通路:正常接通的电路,即用电器能够________的电路。?
(2)断路:电路中某处被________,电路中没有________。?
(3)短路:直接用导线将电源的________连接起来的电路,电路中会有很大的电流,这是绝对不允许的。?
(满分:20分)

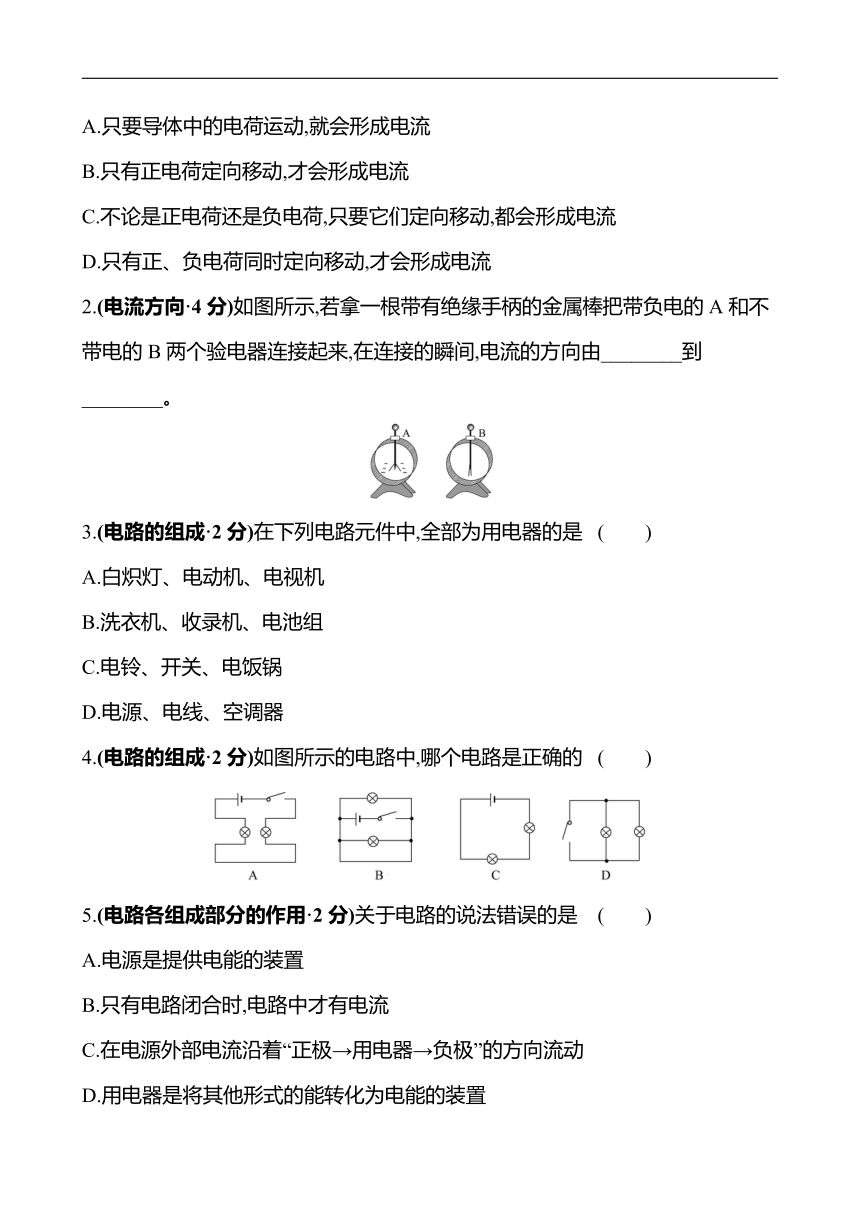

1.(电流的形成·2分)关于电流的形成,下列说法正确的是 (　　)
A.只要导体中的电荷运动,就会形成电流
B.只有正电荷定向移动,才会形成电流
C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流
D.只有正、负电荷同时定向移动,才会形成电流
2.(电流方向·4分)如图所示,若拿一根带有绝缘手柄的金属棒把带负电的A和不带电的B两个验电器连接起来,在连接的瞬间,电流的方向由________到________。 ?
3.(电路的组成·2分)在下列电路元件中,全部为用电器的是 (　　)
A.白炽灯、电动机、电视机
B.洗衣机、收录机、电池组
C.电铃、开关、电饭锅
D.电源、电线、空调器
4.(电路的组成·2分)如图所示的电路中,哪个电路是正确的 (　　)
5.(电路各组成部分的作用·2分)关于电路的说法错误的是 (　　)
A.电源是提供电能的装置
B.只有电路闭合时,电路中才有电流
C.在电源外部电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其他形式的能转化为电能的装置
6.(电路的连接·2分)根据实物图,在虚线框内画出电路图。
7.(电路三种状态的判断·6分)如图所示,当开关S1、S2断开时,电路处于________状态;当开关S1闭合,S2断开时,电路处于________状态;当开关S1、S2都闭合时,电路处于________状态。?
答案解析
【教材梳理】
1.(1)定向移动　(2)正电荷定向移动　正　负
2.(1)用电器　开关　导线　电流　(4)闭合
3.(1)符号　(2)　　　　　
4.(1)工作　(2)切断　电流　(3)正负极
【基础自测】
1.C
2.【解析】本题考查电流的方向。若拿一根带有绝缘手柄的金属棒把带负电的A和不带电的B两个验电器连接起来,则负电荷会由A向B移动,由于负电荷定向移动的方向与电流的方向相反,所以在连接的瞬间,电流的方向是由B到A。
答案:B　A
3.A　4.A　5.D
6.
7.【解析】本题考查电路三种状态的判断。当开关S1、S2都断开时,电路中没有电流,电路处于断路状态;当S1闭合,S2断开时,电路中有电流通过灯泡,处于通路状态;当开关S1、S2都闭合时,导线直接连接电源的两端,电路处于短路状态。
答案:断路　通路　短路
