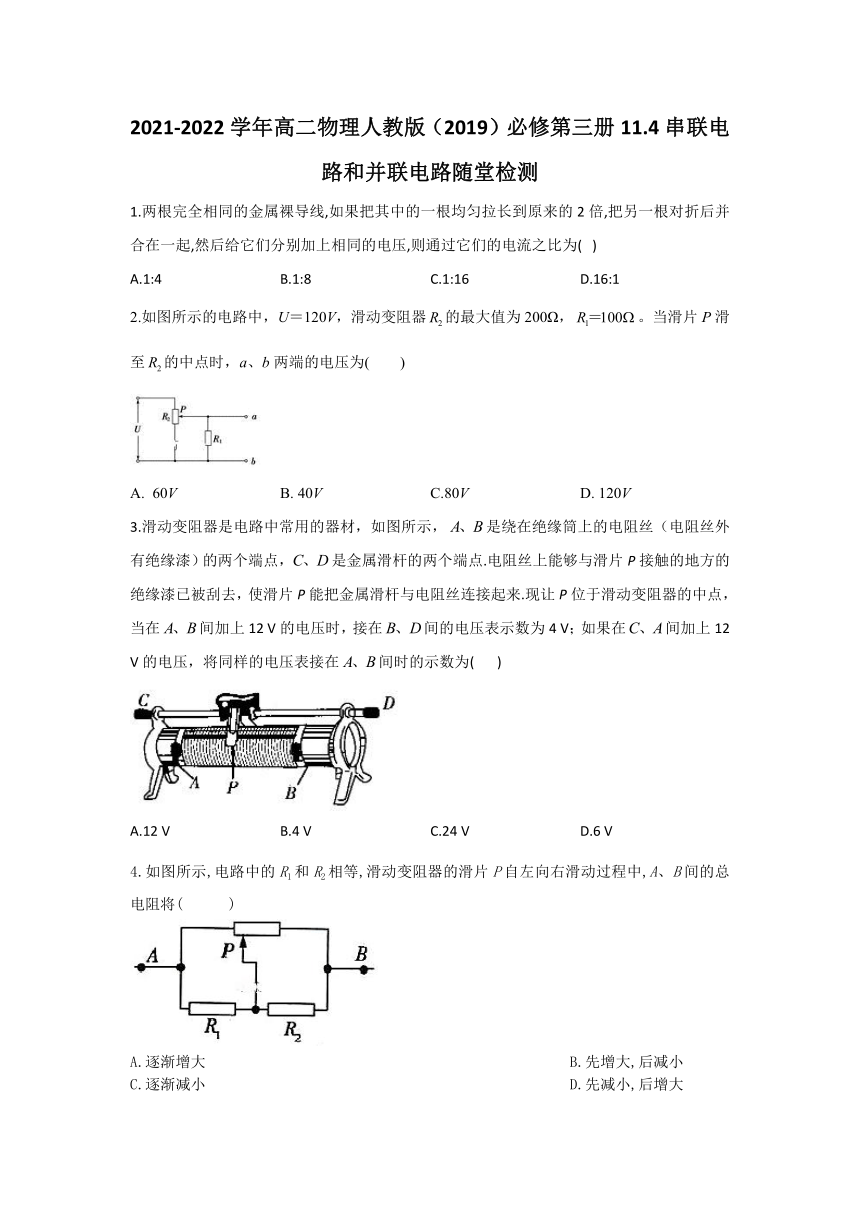

10185400126492002021-2022学年高二物理人教版（2019）必修第三册11.4串联电路和并联电路随堂检测
1.两根完全相同的金属裸导线,如果把其中的一根均匀拉长到原来的2倍,把另一根对折后并合在一起,然后给它们分别加上相同的电压,则通过它们的电流之比为(???)
A.1:4 B.1:8 C.1:16 D.16:1
2.如图所示的电路中，U＝120V，滑动变阻器false的最大值为200Ω，false。当滑片P滑至false的中点时，a、b两端的电压为( )

60V B. 40V C.80V D. 120V
3.滑动变阻器是电路中常用的器材，如图所示，false是绕在绝缘筒上的电阻丝（电阻丝外有绝缘漆）的两个端点，false是金属滑杆的两个端点.电阻丝上能够与滑片P接触的地方的绝缘漆已被刮去，使滑片P能把金属滑杆与电阻丝连接起来.现让P位于滑动变阻器的中点，当在false间加上12 V的电压时，接在false间的电压表示数为4 V；如果在false间加上12 V的电压，将同样的电压表接在false间时的示数为( )
A.12 V B.4 V C.24 V D.6 V
4.如图所示,电路中的R1和R2相等,滑动变阻器的滑片P自左向右滑动过程中,A、B间的总电阻将(???)
A.逐渐增大????????????????????????B.先增大,后减小
C.逐渐减小????????????????????????D.先减小,后增大

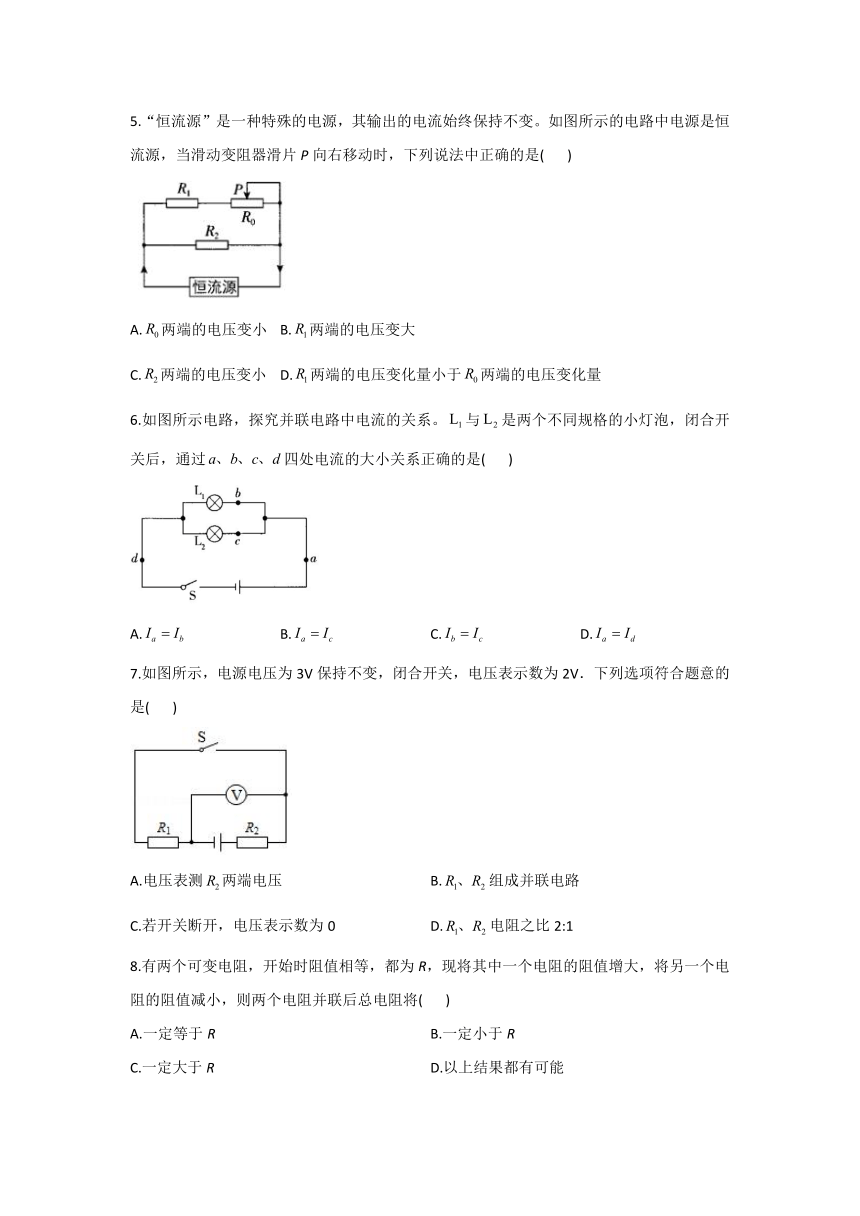

5.“恒流源”是一种特殊的电源，其输出的电流始终保持不变。如图所示的电路中电源是恒流源，当滑动变阻器滑片P向右移动时，下列说法中正确的是( )
A.false两端的电压变小 B.false两端的电压变大
C.false两端的电压变小 D.false两端的电压变化量小于false两端的电压变化量
6.如图所示电路，探究并联电路中电流的关系。false与false是两个不同规格的小灯泡，闭合开关后，通过false四处电流的大小关系正确的是( )
A.false B.false C.false D.false
7.如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是( )

A.电压表测false两端电压 B.false组成并联电路
C.若开关断开，电压表示数为0 D.false电阻之比2:1
8.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )
A.一定等于R B.一定小于R
C.一定大于R D.以上结果都有可能
答案以及解析
1.答案：C
解析：设原来的电阻为R,其中的一根均匀拉长到原来的2倍,横截面积变为原来的,根据电阻定律,电阻R1=4R,另一根对折后绞合起来,长度减小为原来的一半,横截面积变为原来的2倍,根据电阻定律,电阻R2= R,则两电阻之比为16:1.电压相等,根据欧姆定律,电流比为1:16,根据q=It知相同时间内通过的电量之比为1:16.故C正确
2.答案：B
解析：本题考查了电路的串并联。滑片P滑至false的中点时, false与false的下半部分并联,电阻为50Ω,然后与false的上半部分(电阻100Ω)串联,则ab电压为总电压的1/3,即40V。所以答案选B。
3.答案：D
解析：由于P为变阻器中点，故在正常情况下false间的电压应该是false间的一半，但现在false间电压是false间电压的false，说明电压表分流.电压表和一半变阻器并联后的总电阻是变阻器另一半的false，说明电压表的内阻是变阻器总电阻的false；当false间加12 V电压时，相当于变阻器的false部分和电压表串联在电路中，电压表示数为false间电压的false，即6 V，选项D正确.
4.答案：B
解析：从图中容易看出滑片P在变阻器的左端与右端时A、B间的总电阻是相等的,因此只要能比较出滑片P在变阻器中间某一位置时的总电阻与滑片P在变阻器端点时的总电阻的大小,即可作出判断,又因为变阻器的阻值没有限定,所以可赋予各种可能值,因此用赋值法来解更为简捷。设false和false的阻值为false,滑动变阻器的阻值为2false,C为滑动变阻器的中点。当P位于变阻器左(或右)端时, false (或false)被短接false.当P位于C点时, false.故B正确
5.答案：D
解析：本题通过恒流源考查闭合电路欧姆定律及电路的动态分析。电源输出电流始终保持不变，滑片P由图示位置向右移动时，滑动变阻器接入电路的电阻变大，则电路总电阻也变大，而电源输出电流不变，由闭合电路欧姆定律可知，并联部分电压增大，所以false两端的电压变大，false是定值电阻，所以通过false的电流变大，总电流不变，则通过false的电流减小，所以false两端的电压变小，则false两端的电压变大，故A、B、C错误；false两端的电压变小，false两端的电压变大，false和false两端的电压之和变大，则false两端的电压变化量小于false两端的电压变化量，故D正确。
6.答案：D
解析：根据电路图可知，两灯并联，false为干路电流，false是两条支路的电流；根据干路电流等于各支路电流之和可得：false，故A、B错误；由于两个小灯泡是不同的规格，所以false，故C错误；由于false点都在干路上，所以false，故D正确。
7.答案：D
解析：ABD、由图知，开关闭合后，电阻false串联，电压表并联在端的电压，测量电阻false两端的电压，其大小false；电阻false两端的电压false，
因为两电阻串联，所以由欧姆定律可知false，
则false；故AB错、D正确；
C、若开关断开，电压表通过电阻false接在电源上，测量电源电压，示数不为0，故C错。
8.答案：B
解析：因为并联电路的总电阻小于任何一个分电阻，所以将其中一个电阻的阻值增大，大于R，将另一个电阻的阻值减小，小于R，总电阻一定小于R，故B正确；A、C、D不正确．
故选B.
