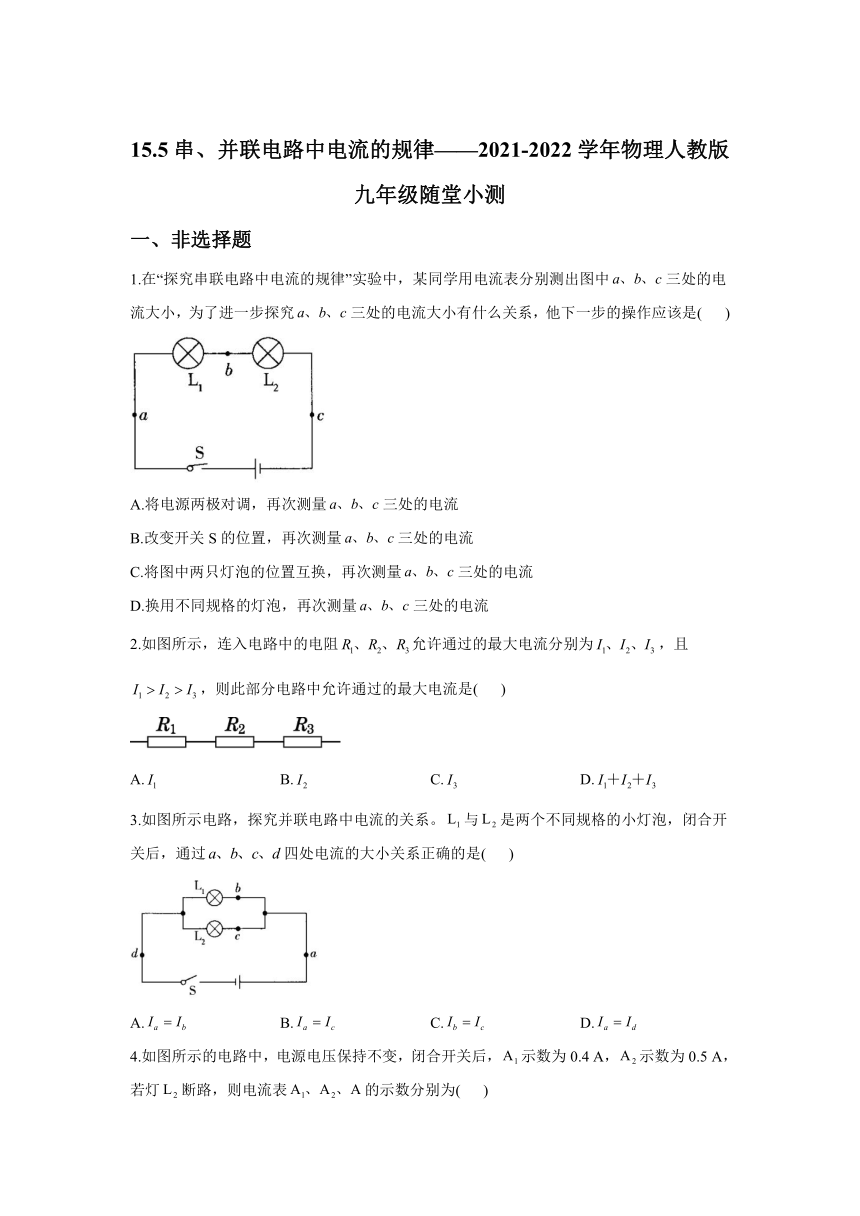

15.5串、并联电路中电流的规律——2021-2022学年物理人教版九年级随堂小测
非选择题
1.在“探究串联电路中电流的规律”实验中，某同学用电流表分别测出图中三处的电流大小，为了进一步探究三处的电流大小有什么关系，他下一步的操作应该是( )
A.将电源两极对调，再次测量三处的电流
B.改变开关S的位置，再次测量三处的电流
C.将图中两只灯泡的位置互换，再次测量三处的电流
D.换用不同规格的灯泡，再次测量三处的电流
2.如图所示，连入电路中的电阻允许通过的最大电流分别为，且，则此部分电路中允许通过的最大电流是( )
A. B. C. D.
3.如图所示电路，探究并联电路中电流的关系。与是两个不同规格的小灯泡，闭合开关后，通过四处电流的大小关系正确的是( )
A. B. C. D.

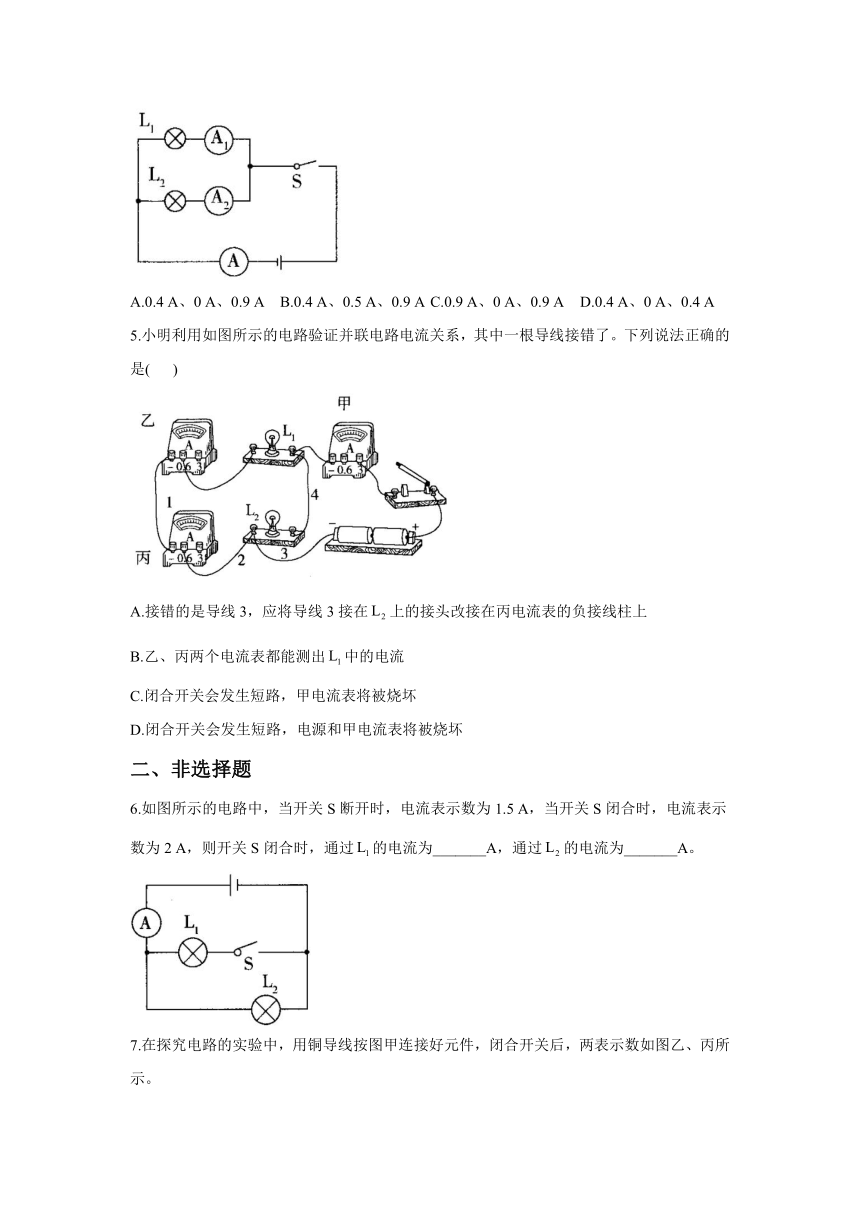

4.如图所示的电路中，电源电压保持不变，闭合开关后，示数为0.4 A，示数为0.5 A，若灯断路，则电流表的示数分别为( )
A.0.4 A、0 A、0.9 A B.0.4 A、0.5 A、0.9 A C.0.9 A、0 A、0.9 A D.0.4 A、0 A、0.4 A
5.小明利用如图所示的电路验证并联电路电流关系，其中一根导线接错了。下列说法正确的是( )
A.接错的是导线3，应将导线3接在上的接头改接在丙电流表的负接线柱上
B.乙、丙两个电流表都能测出中的电流
C.闭合开关会发生短路，甲电流表将被烧坏
D.闭合开关会发生短路，电源和甲电流表将被烧坏
非选择题
6.如图所示的电路中，当开关S断开时，电流表示数为1.5 A，当开关S闭合时，电流表示数为2 A，则开关S闭合时，通过的电流为_______A，通过的电流为_______A。

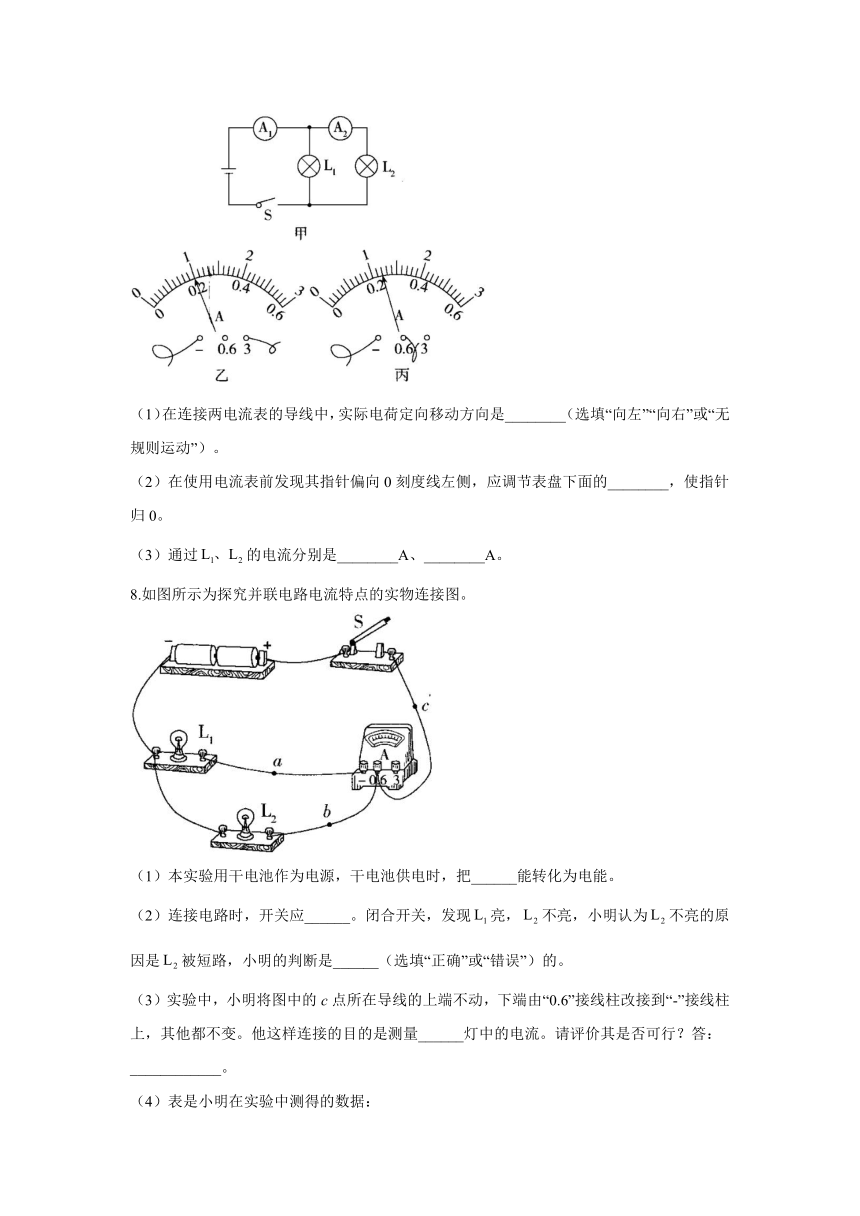

7.在探究电路的实验中，用铜导线按图甲连接好元件，闭合开关后，两表示数如图乙、丙所示。
（1）在连接两电流表的导线中，实际电荷定向移动方向是________（选填“向左”“向右”或“无规则运动”）。
（2）在使用电流表前发现其指针偏向0刻度线左侧，应调节表盘下面的________，使指针归0。
（3）通过的电流分别是________A、________A。
8.如图所示为探究并联电路电流特点的实物连接图。
（1）本实验用干电池作为电源，干电池供电时，把______能转化为电能。
（2）连接电路时，开关应______。闭合开关，发现亮，不亮，小明认为不亮的原因是被短路，小明的判断是______（选填“正确”或“错误”）的。
（3）实验中，小明将图中的c点所在导线的上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变。他这样连接的目的是测量______灯中的电流。请评价其是否可行？答：____________。
（4）表是小明在实验中测得的数据：
a点电流 b点电流 c点电流
0.22 0.16 0.38
根据实验数据小明得出的实验结论是：在并联电路中，干路电流等于各支路电流之和。其不妥之处是____________。
答案以及解析
1.答案：D
解析：在“探究串联电路中电流的规律”实验中，为避免实验结论的偶然性，要换用不同规格的灯泡多次测量，D符合题意；电路中电流的大小与电源正、负极的位置和开关的位置以及灯泡的位置都没有关系，故将电源两极对调或改变开关S的位置或将图中两只灯泡的位置互换，电路中电流的大小仍不变，A、B、C不符合题意。
2.答案：C
解析：已知电阻串联接入电路，根据串联电路中电流特点，各处电流相等，因为，所以此部分电路中允许通过的最大电流是。
3.答案：D
解析：根据电路图可知，两灯并联，为干路电流，是两条支路的电流；根据干路电流等于各支路电流之和可得：，故A、B错误；由于两个小灯泡是不同的规格，所以，故C错误；由于点都在干路上，所以，故D正确。
4.答案：D
解析：两灯并联，电流表分别测通过的电流，电流表A测干路电流。若灯断路，则的示数为0，电路为的简单电路，电流表和A均测通过的电流，并联电路各支路互不影响，即通过的电流大小不变，故、A的示数均为0.4 A，则电流表、、A的示数分别为0.4 A、0 A、0.4 A，只有D正确。选D。
5.答案：A
解析：利用如题图所示的电路验证并联电路电流关系，甲电流表应测干路电流，乙电流表应测中的电流，丙电流表应测中的电流，且电流应从丙电流表的正接线柱流入，故接错的是导线3，应将导线3接在上的接头改接在丙电流表的负接线柱上，A正确；因丙电流表正负接线柱接反了，丙电流表有可能损坏，丙电流表也不能测出中的电流，B错误；闭合开关不会发生短路，电源和甲电流表不会被烧坏，C、D错误。
6.答案：0.5；1.5
解析：由题意知，当开关断开时，电路中只有灯泡工作，通过的电流为；
闭合开关时，两灯并联，通过的电流不变，仍为1.5 A，电流表测量干路电流，则通过的电流。
7.答案：（1）向左
（2）调零旋钮
（3）0.76；0.24
解析：（1）开关闭合后，电流是从电源的正极出发，经过电流表、用电器，回到电源的负极，在连接两电流表的导线中，电流方向与电子定向移动方向相反，金属导体中实际是电子移动，所以实际电荷定向移动的方向是从右向左；
（2）在使用电流表前，需要先检查电流表的指针是否对准零刻度线，如果不在零刻度线上，需要调节表盘下面的调零旋钮，使指针归零；
（3）由图可知，两灯泡并联，电流表测量通过灯泡的电流，电流表测量干路电流；乙图电流表选择的是0~3 A量程，示数为；丙图电流表选择的是0~0.6 A量程，示数为，则通过灯泡的电流为0.24 A；根据并联电路的电流特点可知，通过灯泡的电流为。
8.答案：（1）化学
（2）断开；错误
（3）；不可行
（4）实验次数太少，结论可能具有偶然性
解析：（1）实验用干电池作为电源，干电池供电时，将化学能转化为电能。
（2）为了保护电路，防止连接错误而烧坏电路元件，连接电路时，开关应断开。通过电路分析可知，此电路中并联，闭合开关，发现亮，不亮，说明应是断路，如果是短路，则对于并联电路来说，整个电路就短路了，也不会亮了，故小明的判断是错误的。
（3）实验中，小明将图中的c点所在导线的上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变，这样是想让电流表与串联，测量中的电流，但是这样的接法电流从电流表负接线柱流入，正接线柱流出，导致正负接线柱接反了，电路接通会使电流表指针反偏。
（4）根据表格中数据直接得出并联电路的电流特点是不妥的，因为实验只进行了一次，得出的结论不具有普遍性，有偶然性。应多次实验，分析数据，得出结论。
