16.2串、并联电路中电压的规律__2021-2022学年物理人教版九年级全一册（含答案）

16.2串、并联电路中电压的规律——2021-2022学年物理人教版九年级随堂小测

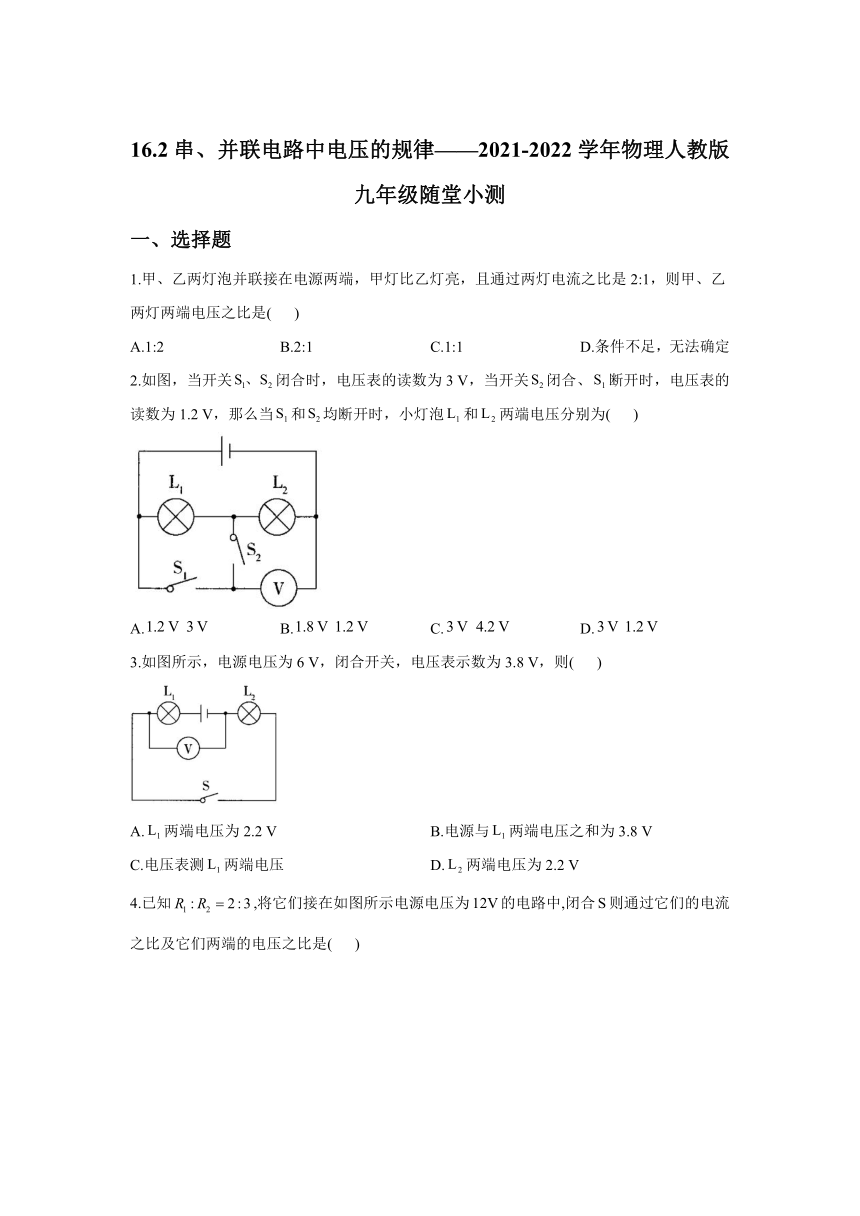

选择题
1.甲、乙两灯泡并联接在电源两端，甲灯比乙灯亮，且通过两灯电流之比是2:1，则甲、乙两灯两端电压之比是( )
A.1:2 B.2:1 C.1:1 D.条件不足，无法确定
2.如图，当开关闭合时，电压表的读数为3 V，当开关闭合、断开时，电压表的读数为1.2 V，那么当和均断开时，小灯泡和两端电压分别为( )
A. B. C. D.
3.如图所示，电源电压为6 V，闭合开关，电压表示数为3.8 V，则( )
A.两端电压为2.2 V B.电源与两端电压之和为3.8 V
C.电压表测两端电压 D.两端电压为2.2 V

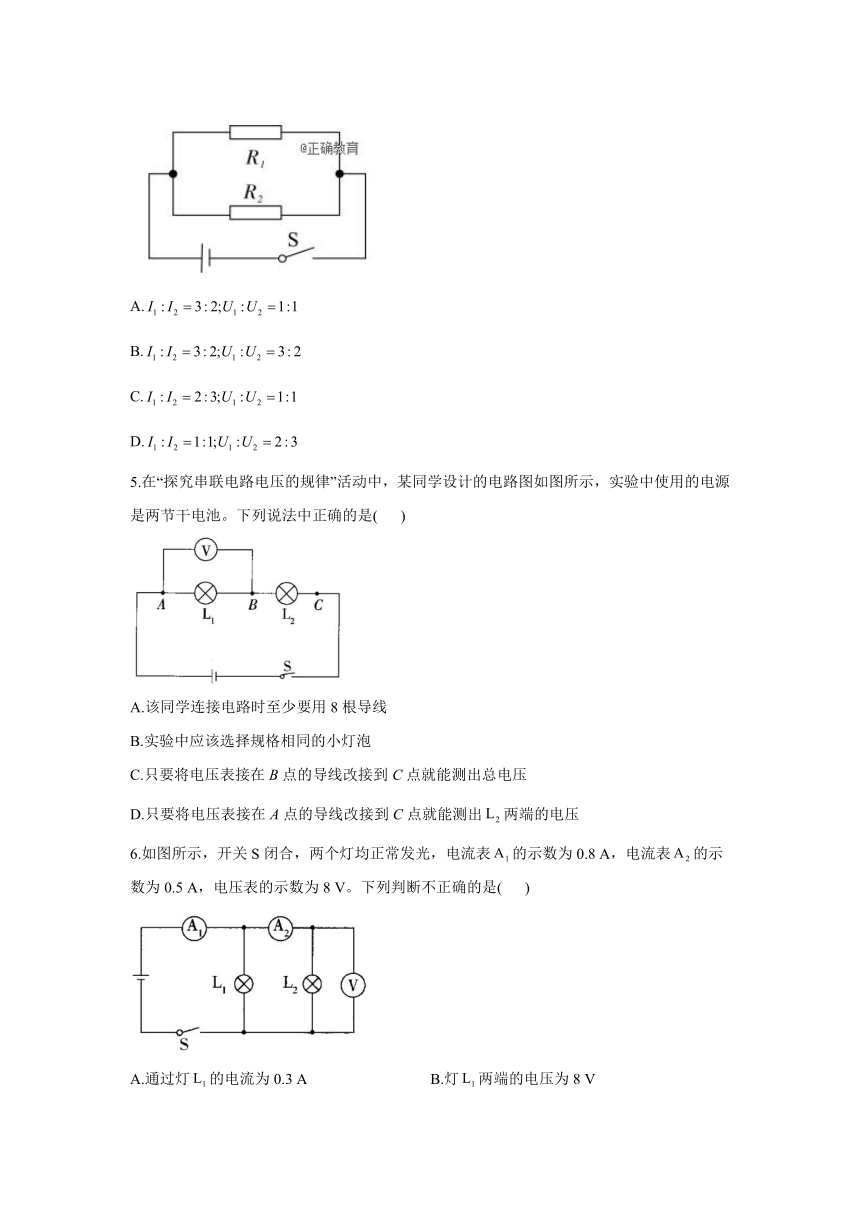

4.已知,将它们接在如图所示电源电压为12V的电路中,闭合S则通过它们的电流之比及它们两端的电压之比是( )
A.
B.
C.
D.
5.在“探究串联电路电压的规律”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是( )
A.该同学连接电路时至少要用8根导线
B.实验中应该选择规格相同的小灯泡
C.只要将电压表接在B点的导线改接到C点就能测出总电压
D.只要将电压表接在A点的导线改接到C点就能测出两端的电压
6.如图所示，开关S闭合，两个灯均正常发光，电流表的示数为0.8 A，电流表的示数为0.5 A，电压表的示数为8 V。下列判断不正确的是( )
A.通过灯的电流为0.3 A B.灯两端的电压为8 V
C.灯两端的电压为8 V D.电源两端的电压为16 V
非选择题
7.如图所示，电源电压是3 V且不变，S闭合后电压表示数为1 V，则灯两端的电压为______V；若断开开关，电压表示数将______（选填“变大”“变小”或“不变”）。
8.如图所示,在探究串联电路电压关系的实验中,小磊同学先用电压表测量出电阻两端的电压为1 V,然后保持电压表接A点不动,将接B点的那段导线改接到C点,电压表的示数为3 V.已知,则电阻两端的电压为______V,通过的电流为______A.如果他保持电压表接B点不动,将接A点的那段导线改接到C点,则这种接法是错误的,理由是____________.
答案以及解析
1.答案：C
解析：因为甲、乙两灯泡并联接在电源两端，并联电路两端电压相等，所以甲、乙两灯两端电压之比为1:1。
2.答案：B
解析：当开关闭合时，电压表测电源电压，由题意可知，电源电压；当开关闭合、断开时，两灯泡串联，电压表测两端的电压，则两端的电压；当两开关都断开时，两灯泡仍然串联，此时两端的电压仍为1.2 V，由串联电路的电压特点可得，两端的电压。故选B。
3.答案：A
解析：由电路图可知，两电灯串联，电压表测电灯两端的电压，故两端的电压是3.8 V；电源的电压，因为串联电路中总电压等于各分电压之和，所以电灯两端的电压，故A正确。
4.答案：A
解析：因为并联电路电压相等，因此将它们并联在同一电路中，它们两端的电压之比为1:1，故B、D错误；由可得，故A正确，C错误。故选A。
5.答案：C
解析：由电路图可知，共需要6根导线，A错误；为得出普遍性的结论，实验中应该选择规格不相同的小灯泡，B错误；电源是两节干电池，故电源电压为3 V，电压表与待测电路并联，图中电压表测两端的电压，只要将电压表接在B点的导线改接到C点，就能让电压表正负接线柱直接与电源正负极相连，且电流从电压表的正接线柱流入，从负接线柱流出，故能测出总电压，C正确；若将电压表接在A点的导线改接到C点，则电流从电压表负接线柱流入，正接线柱流出，故不能测出两端的电压，D错误。
6.答案：D
解析：由图可知，两灯并联，电流表测量灯中的电流，测量干路中的电流，电压表测两端电压；根据并联电路电流的特点可得通过灯的电流，故A正确；电压表测量灯泡两端的电压，根据并联电路电压的特点，电源电压和灯两端的电压等于两端电压8 V，故B、C正确，D错误。
7.答案：1；变大
解析：由电路图可知，闭合开关后，灯与串联，电压表测灯两端的电压；已知此时电压表示数是1 V，则灯两端的电压是1 V；断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3 V，所以断开开关后，电压表示数变大。
8.答案：2;0.2;电压表“+”“-”接线柱接反
解析：由题图可知,电阻和串联,由题意可知,电阻两端的电压,电源电压,则电阻两端的电压;已知,则通过的电流;只把电压表与A点连接的那段导线改接到C点,则电压表的正负接线柱接反,不能测出两端的电压.
