16.4变阻器__2021-2022学年物理人教版九年级全一册（含答案）

16.4变阻器——2021-2022学年物理人教版九年级随堂小测
选择题

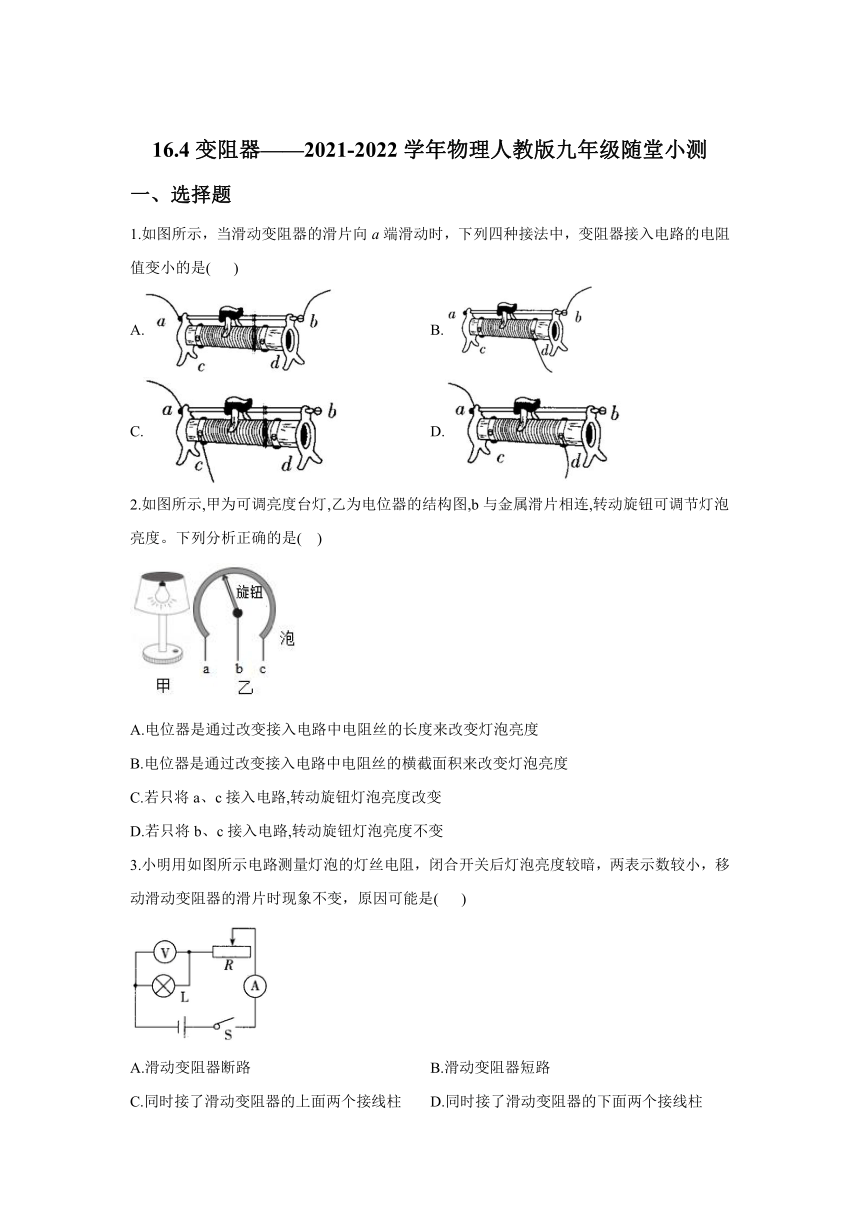

1.如图所示，当滑动变阻器的滑片向a端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是( )
A. B.
C. D.
2.如图所示,甲为可调亮度台灯,乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是(?? )
A.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
B.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
C.若只将a、c接入电路,转动旋钮灯泡亮度改变
D.若只将b、c接入电路,转动旋钮灯泡亮度不变
3.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，原因可能是( )
A.滑动变阻器断路 B.滑动变阻器短路
C.同时接了滑动变阻器的上面两个接线柱 D.同时接了滑动变阻器的下面两个接线柱

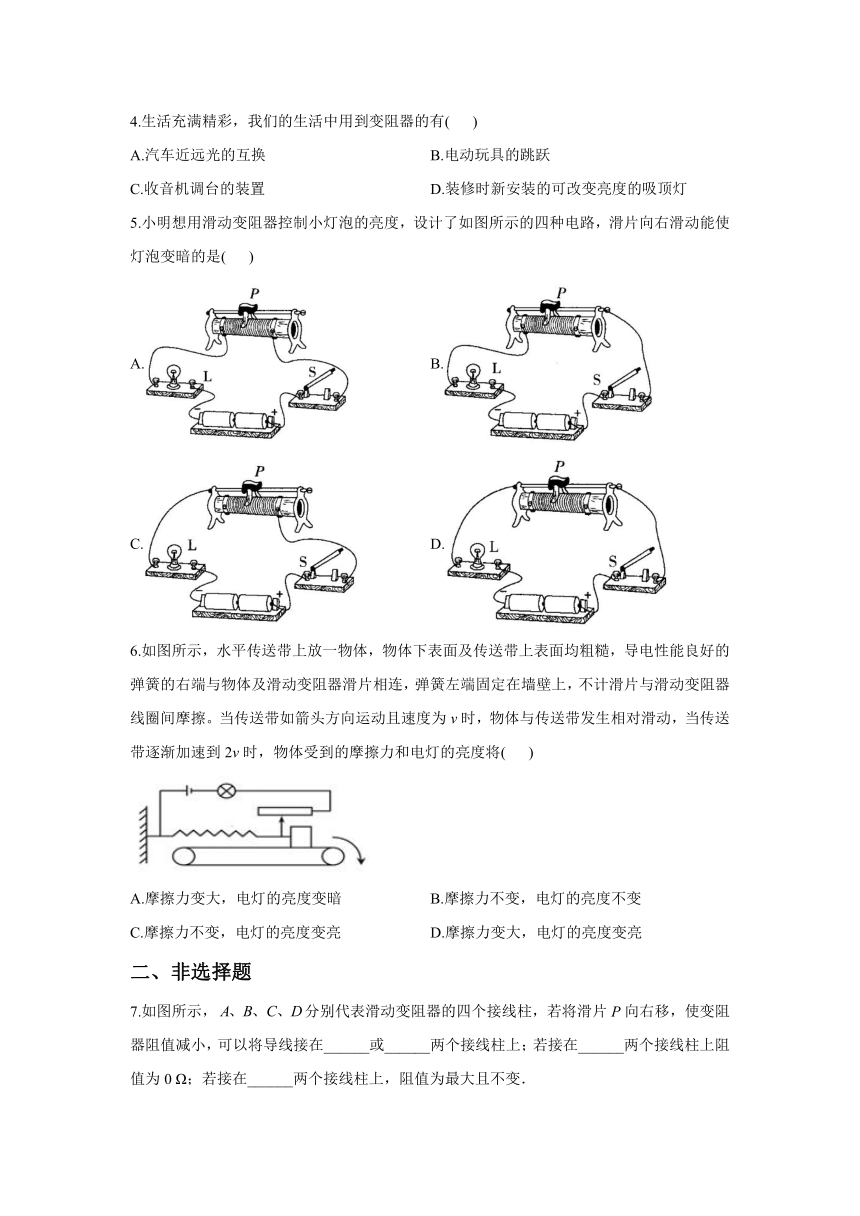

4.生活充满精彩，我们的生活中用到变阻器的有( )
A.汽车近远光的互换 B.电动玩具的跳跃
C.收音机调台的装置 D.装修时新安装的可改变亮度的吸顶灯
5.小明想用滑动变阻器控制小灯泡的亮度，设计了如图所示的四种电路，滑片向右滑动能使灯泡变暗的是( )
A. B.
C. D.
6.如图所示，水平传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2v时，物体受到的摩擦力和电灯的亮度将( )
A.摩擦力变大，电灯的亮度变暗 B.摩擦力不变，电灯的亮度不变
C.摩擦力不变，电灯的亮度变亮 D.摩擦力变大，电灯的亮度变亮
非选择题
7.如图所示，分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在______或______两个接线柱上；若接在______两个接线柱上阻值为0 Ω；若接在______两个接线柱上，阻值为最大且不变．
8.如图甲所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度。调节亮度的电位器如图乙所示，它相当于一个_______。要将电位器接入如图丙所示的电路中，要求顺时针旋转旋片P使灯泡亮度增加，应分别接入_______。
答案以及解析
1.答案：C
解析：由A图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；由B图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故B不符合题意；由C图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器接入电路的阻值变小，故C符合题意；由D图可知，向a端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故D不符合题意。
2.答案：A
解析：AB、电位器的实质是滑动变阻器,串联在电路中,靠通过改变接入电路中电阻丝的长度来改变电路的电流,从而改变灯泡亮度的,故A正确,B错误;C. 若只将a、c接入电路,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变灯泡的亮度,故C错误;D. 若只将b、c接入电路,滑片右边的电阻丝接入电路,转动旋钮,电阻丝连入电路的长度发生变化,电阻大小变化,电路的电流发生变化,灯泡的亮度发生变化,故D错误。故选:A。
3.答案：D
解析：两表示数均较小，发现灯泡较暗，说明电路是通路，移动滑片，现象不变，说明此时滑动变阻器相当于定值电阻，所以原因可能是同时接了滑动变阻器下面的两个接线柱。
4.答案：D
解析：装修时新安装的吸顶灯通过改变变阻器接入电路中电阻的大小，使电路中电流发生改变，从而改变亮度，应用了变阻器。
5.答案：B
解析：A图，同时接了滑动变阻器下面两接线柱，滑动变阻器不能控制小灯泡的亮度，故A错误；B图，滑片左侧的电阻丝接入电路，即滑片向右移动，电路电阻变大，电流变小，灯泡变暗，故B正确；C图，滑片右侧的电阻丝接入电路，即滑片向右移动，电路电阻变小，电流变大，灯泡变亮，故C错误；D图，同时接了滑动变阻器上面两接线柱，滑动变阻器不能控制小灯泡的亮度，故D错误。
6.答案：B
7.答案：
解析：当将或接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；若接在两个接线柱上阻值为0 Ω；当将接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变.
8.答案：滑动变阻器；
解析：通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度，其实质是个滑动变阻器；顺时针旋转旋片时，灯泡变亮，原因是电路中电阻变小，电流变大，所以把分别与电路中的相连即可。
