17.4欧姆定律在串、并联电路中的应用__2021-2022学年物理人教版九年级全一册（含答案）

17.4欧姆定律在串、并联电路中的应用——2021-2022学年物理人教版九年级随堂小测
选择题
1.电阻和并联，已知通过干路的电流为I，那么通过的电流为( )
A. B. C. D.
2.我们要知道一个电阻能否替代另外两个串联的电阻，需要看( )
A.电路中的电流是否相同
B.电路两端电压是否相等
C.在电路两端电压相等时，电路中的电流是否相同
D.在导体横截面积都相等时，导体的长度是否相同
3.“低碳生活，从我做起”。同学们在不影响书写、阅读的前提下，坚持在教室少开两盏照明灯。当这两盏灯熄灭后，下列说法正确的是( )
A.电路中的电流增大了 B.电路中的电阻减小了
C.电路两端的电压降低了 D.教室里的灯是并联的

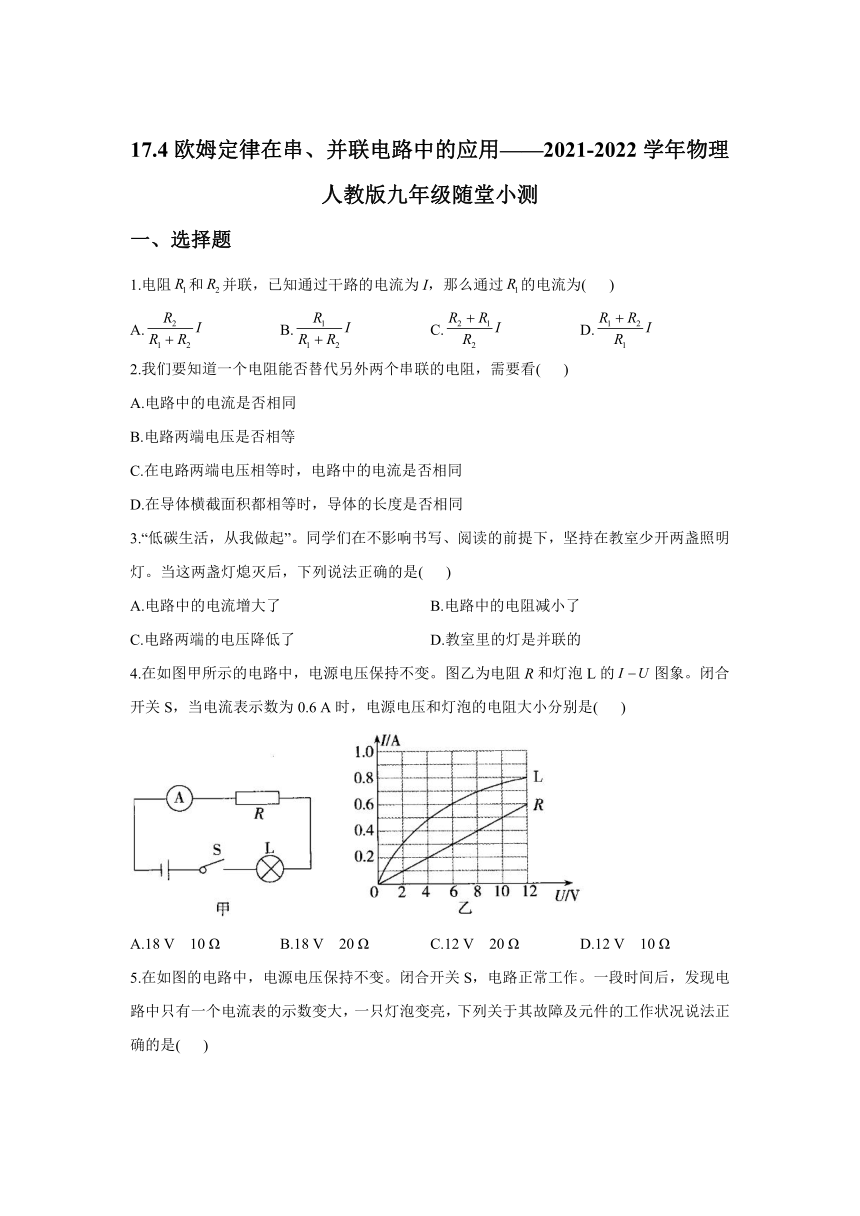

4.在如图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的图象。闭合开关S，当电流表示数为0.6 A时，电源电压和灯泡的电阻大小分别是( )
A.18 V 10 Ω B.18 V 20 Ω C.12 V 20 Ω D.12 V 10 Ω

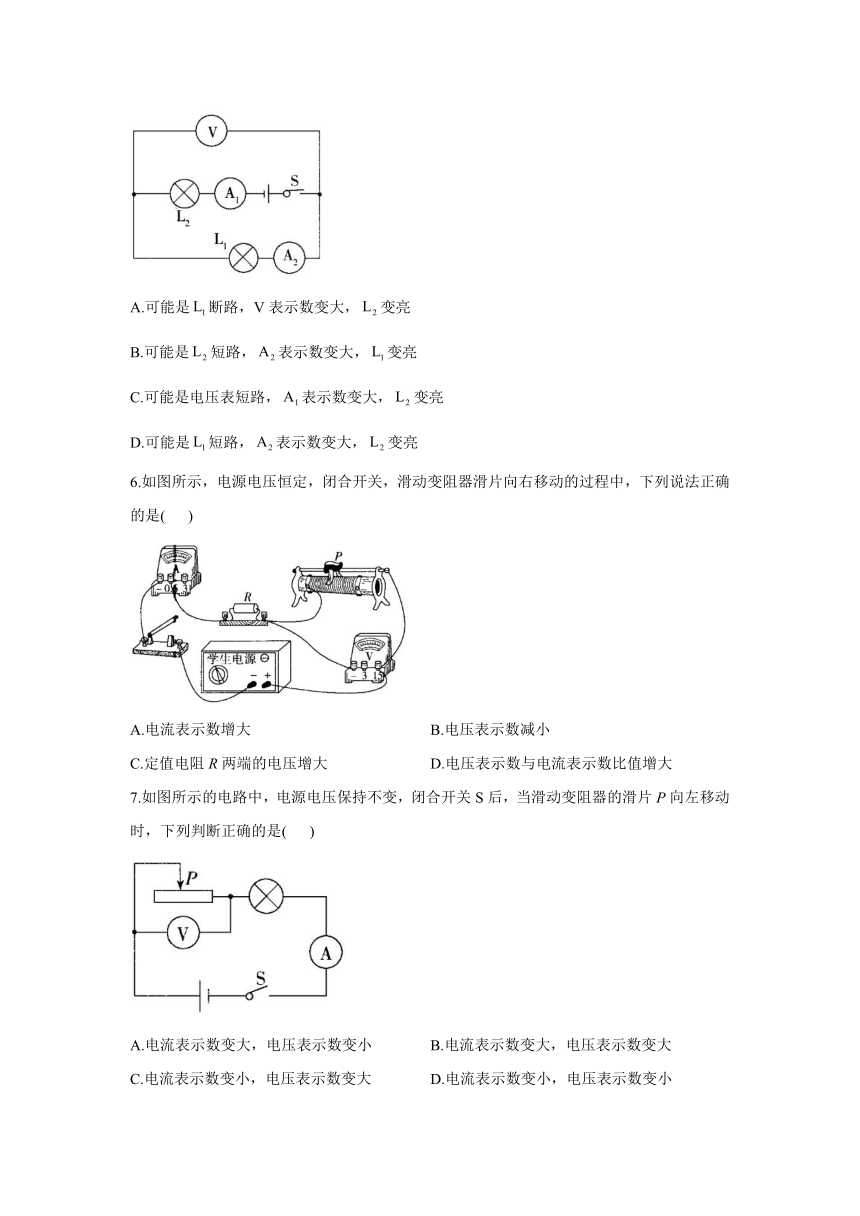

5.在如图的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现电路中只有一个电流表的示数变大，一只灯泡变亮，下列关于其故障及元件的工作状况说法正确的是( )
A.可能是断路，V表示数变大，变亮
B.可能是短路，表示数变大，变亮
C.可能是电压表短路，表示数变大，变亮
D.可能是短路，表示数变大，变亮
6.如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是( )
A.电流表示数增大 B.电压表示数减小
C.定值电阻R两端的电压增大 D.电压表示数与电流表示数比值增大
7.如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是( )
A.电流表示数变大，电压表示数变小 B.电流表示数变大，电压表示数变大
C.电流表示数变小，电压表示数变大 D.电流表示数变小，电压表示数变小
非选择题
8.的电阻5 Ω，的电阻10 Ω，将它们串联，总电阻是______，通过和的电流之比为______，和两端电压之比为______；若与并联，则两端的电压之比为______，若两端的电压变为0.5 V，则的电阻为______Ω。
答案以及解析
1.答案：A
解析：设电阻和并联在电源电压为U的电路里，则，
所以电源电压，
根据欧姆定律得，通过的电流。
选A。
2.答案：C
解析：一个电阻是否能够替代另外两个串联的电阻，在电路两端电压相等时，必须使通过这一个电阻的电流与通过另外两个串联电阻的电流相同，也就是产生的效果或在电路中所起的作用相同。选C。
3.答案：D
解析：在家庭电路中，各用电器是并联的。干路中的电流等于各支路电流之和，所以同时工作的用电器越多，干路中的电流越大，当这两盏灯熄灭后，干路中的电流变小，故A错误。同时使用的用电器越多，则并联的电阻越多，并联电阻就相当于增加了导体的横截面积，则总电阻越小，当这两盏灯熄灭后，电路中的总电阻变大，故B错误。家庭电路的电压是220 V，当这两盏灯熄灭后，电路两端的电压不变，仍为220 V，故C错误。教室里的各灯工作时互不影响，因此它们是并联的，故D正确。
4.答案：A
解析：由可得，当电流表示数为0.6 A时，灯泡的阻值为；由电路图可知，电阻R和灯泡L串联，电流表测电路中的电流，串联电路中各处的电流相等，由图象可知，电流时，，则电源电压；故选A。
5.答案：C
解析：由图可知，两灯泡串联，两个电流表都测电路中的电流；电压表测灯泡两端的电压；若断路，则电路中无电流，两个电流表的示数都为0，两盏灯都不亮，故A不符合题意；若短路，则不亮，电路的总电阻减小，根据可知，电路中的电流变大，两个电流表的示数变大，灯泡变亮，故B不符合题意；若电压表短路，此时电流表和灯泡也被短路，则不发光，示数为0，电路中只有灯泡接入电路中，由于电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，变亮，故C符合题意；若短路，则不发光，电路的总电阻减小，根据欧姆定律可知，电路中的电流变大，两个电流表示数都变大，变亮，故D不符合题意。
6.答案：D
解析：由电路图可知，电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；滑动变阻器滑片向右移动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即电流表示数减小；根据串联电路的分压规律可知，滑动变阻器电阻变大，其分得的电压变大，即电压表示数变大；根据串联电路的电压关系可知，电阻两端的电压减小，故A、B、C错误；电压表示数与电流表示数的比值为滑动变阻器的电阻，变阻器连入电路中的电阻变大，则电压表示数与电流表示数比值变大，故D正确。
7.答案：C
解析：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小；由可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确。故选C。
8.答案：15 Ω；1:1；1:2；1:1；10
解析：两电阻串联时，因串联电路中总电阻等于各分电阻之和，所以，总电阻，因串联电路中各处的电流相等，所以，通过和的电流之比为1:1，由可得，和两端电压之比。
并联电路两端电压相等，两电阻并联时，它们两端电压相等，则和两端的电压之比；电阻是导体本身的一种性质，与其两端的电压和通过的电流无关，若两端的电压变为0.5 V，则此时它的电阻仍为10 Ω不变。
