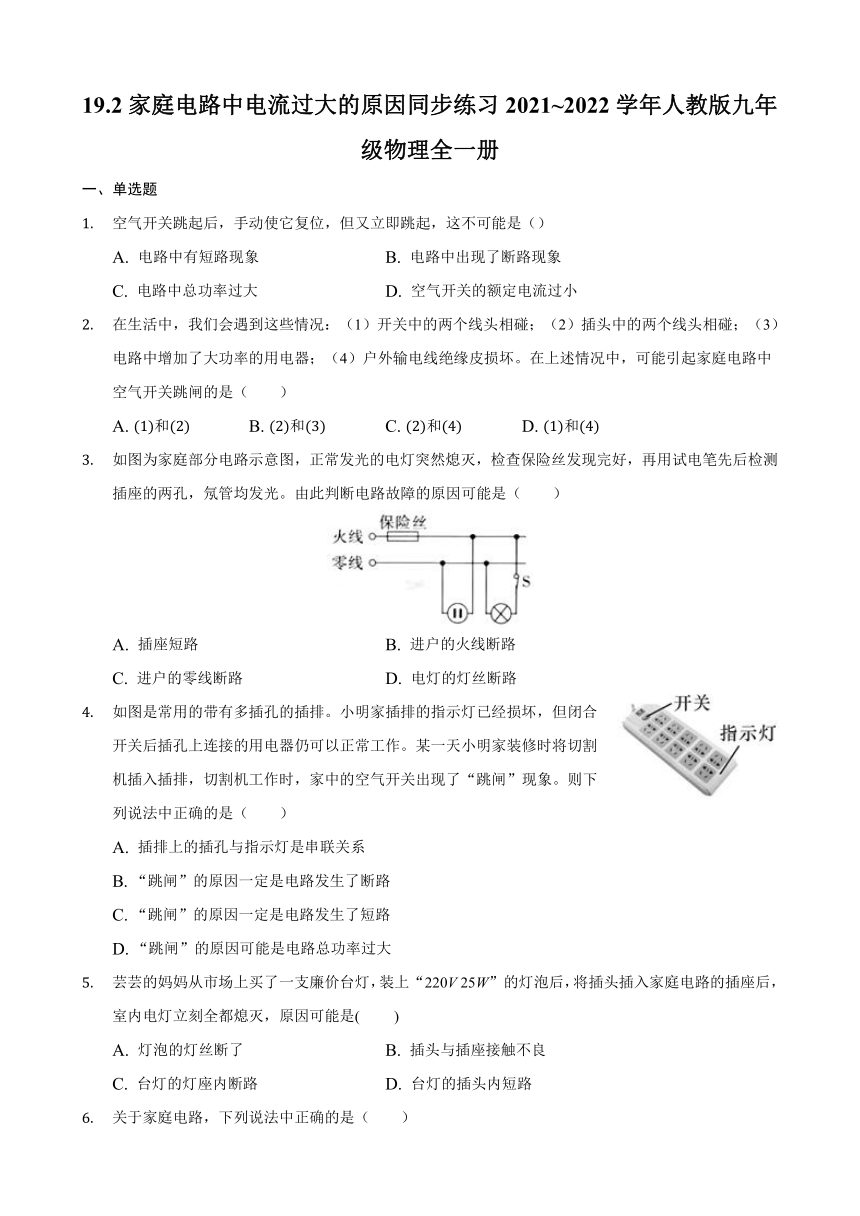

19.2家庭电路中电流过大的原因同步练习2021~2022学年人教版九年级物理全一册
一、单选题
空气开关跳起后，手动使它复位，但又立即跳起，这不可能是（）
A. 电路中有短路现象 B. 电路中出现了断路现象
C. 电路中总功率过大 D. 空气开关的额定电流过小
在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（　　）
A. (1)和(2) B. (2)和(3) C. (2)和(4) D. (1)和(4)
如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）
A. 插座短路 B. 进户的火线断路
C. 进户的零线断路 D. 电灯的灯丝断路
如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A. 插排上的插孔与指示灯是串联关系
B. “跳闸”的原因一定是电路发生了断路
C. “跳闸”的原因一定是电路发生了短路
D. “跳闸”的原因可能是电路总功率过大
芸芸的妈妈从市场上买了一支廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座后，室内电灯立刻全都熄灭，原因可能是(? ? ? )
A. 灯泡的灯丝断了 B. 插头与插座接触不良
C. 台灯的灯座内断路 D. 台灯的插头内短路

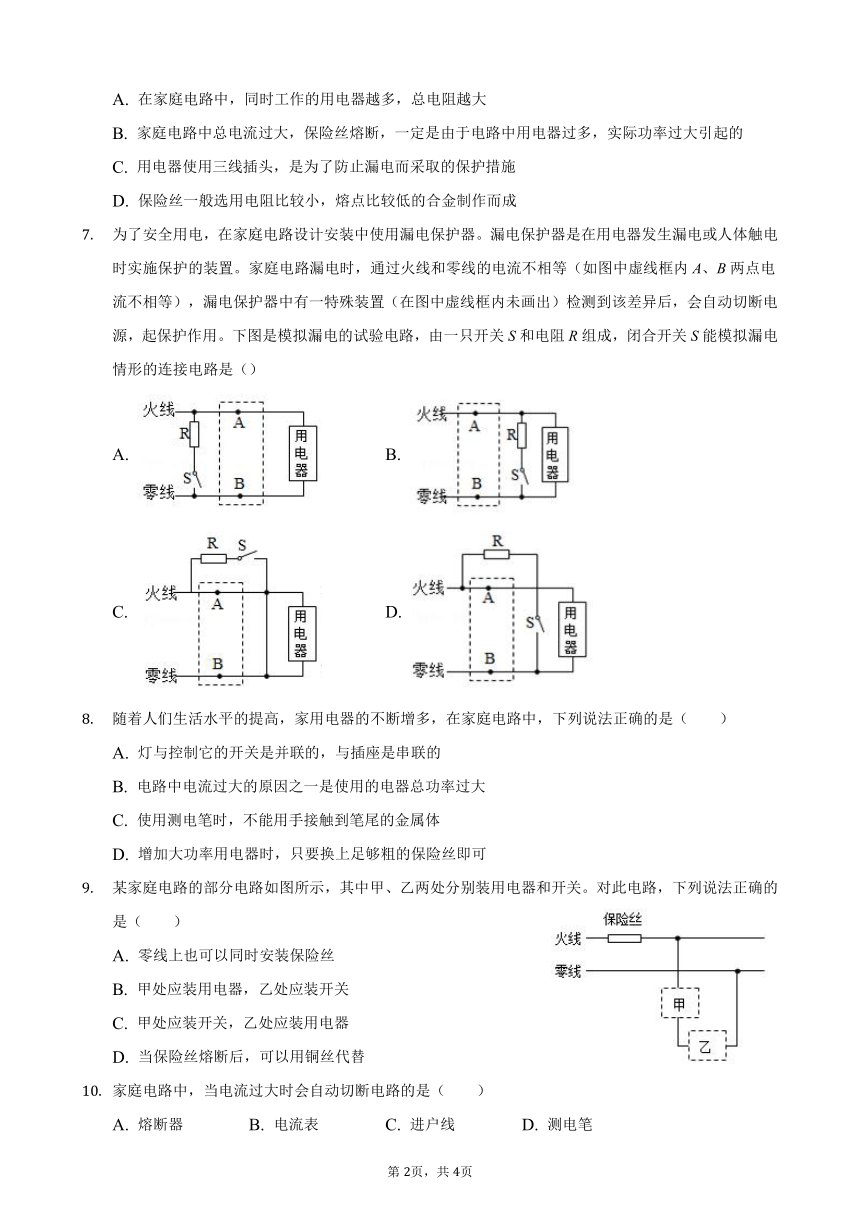

关于家庭电路，下列说法中正确的是（　　）
A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C. 用电器使用三线插头，是为了防止漏电而采取的保护措施
D. 保险丝一般选用电阻比较小，熔点比较低的合金制作而成
为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时，通过火线和零线的电流不相等（如图中虚线框内A、B两点电流不相等），漏电保护器中有一特殊装置（在图中虚线框内未画出）检测到该差异后，会自动切断电源，起保护作用。下图是模拟漏电的试验电路，由一只开关S和电阻R组成，闭合开关S能模拟漏电情形的连接电路是（）
A. B.
C. D.
随着人们生活水平的提高，家用电器的不断增多，在家庭电路中，下列说法正确的是（　　）
A. 灯与控制它的开关是并联的，与插座是串联的
B. 电路中电流过大的原因之一是使用的电器总功率过大
C. 使用测电笔时，不能用手接触到笔尾的金属体
D. 增加大功率用电器时，只要换上足够粗的保险丝即可
某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）
A. 零线上也可以同时安装保险丝
B. 甲处应装用电器，乙处应装开关
C. 甲处应装开关，乙处应装用电器
D. 当保险丝熔断后，可以用铜丝代替
家庭电路中，当电流过大时会自动切断电路的是（　　）
A. 熔断器 B. 电流表 C. 进户线 D. 测电笔
如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（　　）
A. 进户火线断了 B. 插座发生短路了
C. 某盏灯丝烧断了 D. 进户零线断了
如图是某家庭电路，闭合开关S1、S2，L1?灯发光，L2?灯不发光。用试电笔分别接触c、d?两点，氖管都发光。若电路中只有一处故障，则（　　）
A. L2短路 B. bc间断路 C. L2断路 D. ad间断路
参考答案
1.【答案】B
2.【答案】B
3.【答案】C
4.【答案】D
5.【答案】D
6.【答案】C
7.【答案】D
8.【答案】B
9.【答案】C
10.【答案】A
11.【答案】D
12.【答案】B
