19.1家庭电路同步练习2021-2022学年人教版九年级物理全一册（含答案）

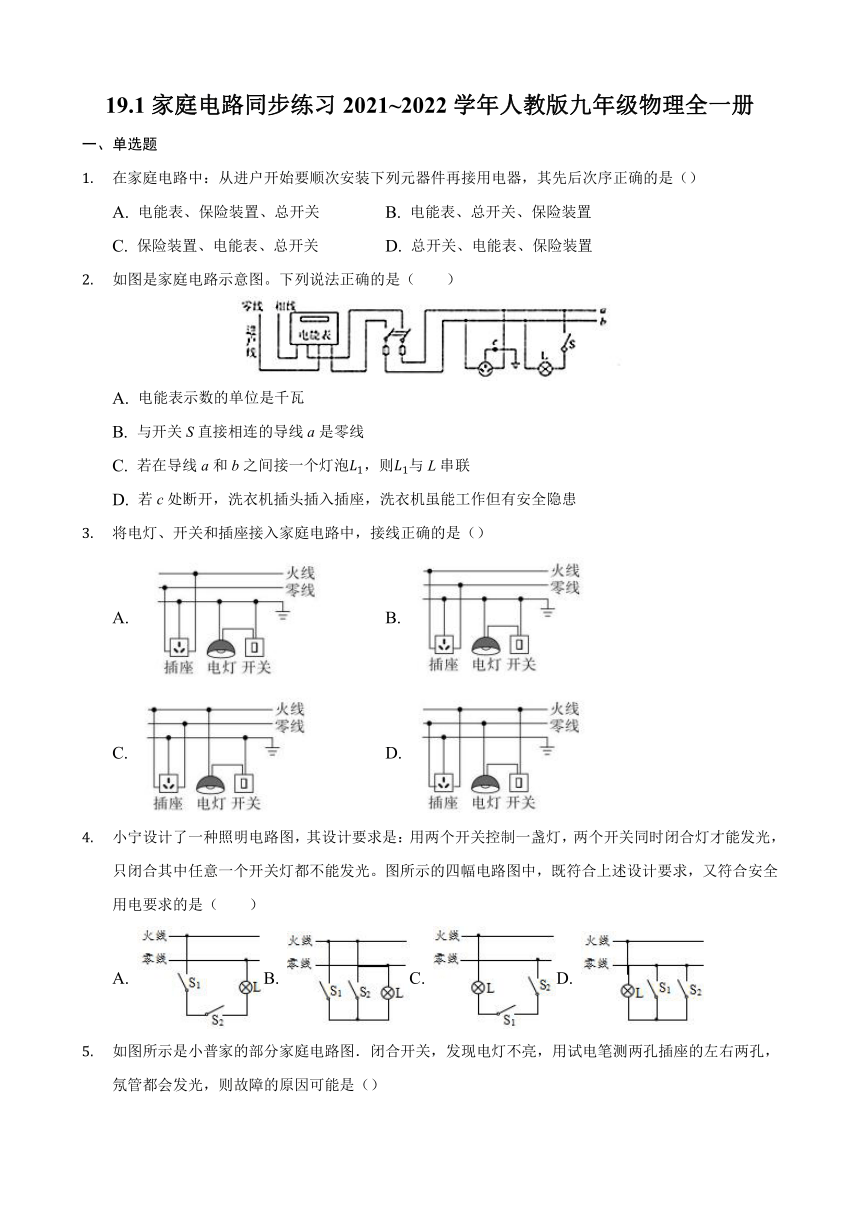

19.1家庭电路同步练习2021~2022学年人教版九年级物理全一册
一、单选题
在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）
A. 电能表、保险装置、总开关 B. 电能表、总开关、保险装置
C. 保险装置、电能表、总开关 D. 总开关、电能表、保险装置
如图是家庭电路示意图。下列说法正确的是（　　）
A. 电能表示数的单位是千瓦
B. 与开关S直接相连的导线a是零线
C. 若在导线a和b之间接一个灯泡L1，则L1与L串联
D. 若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
将电灯、开关和插座接入家庭电路中，接线正确的是（）
A. B.
C. D.
小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　）
A. B. C. D.

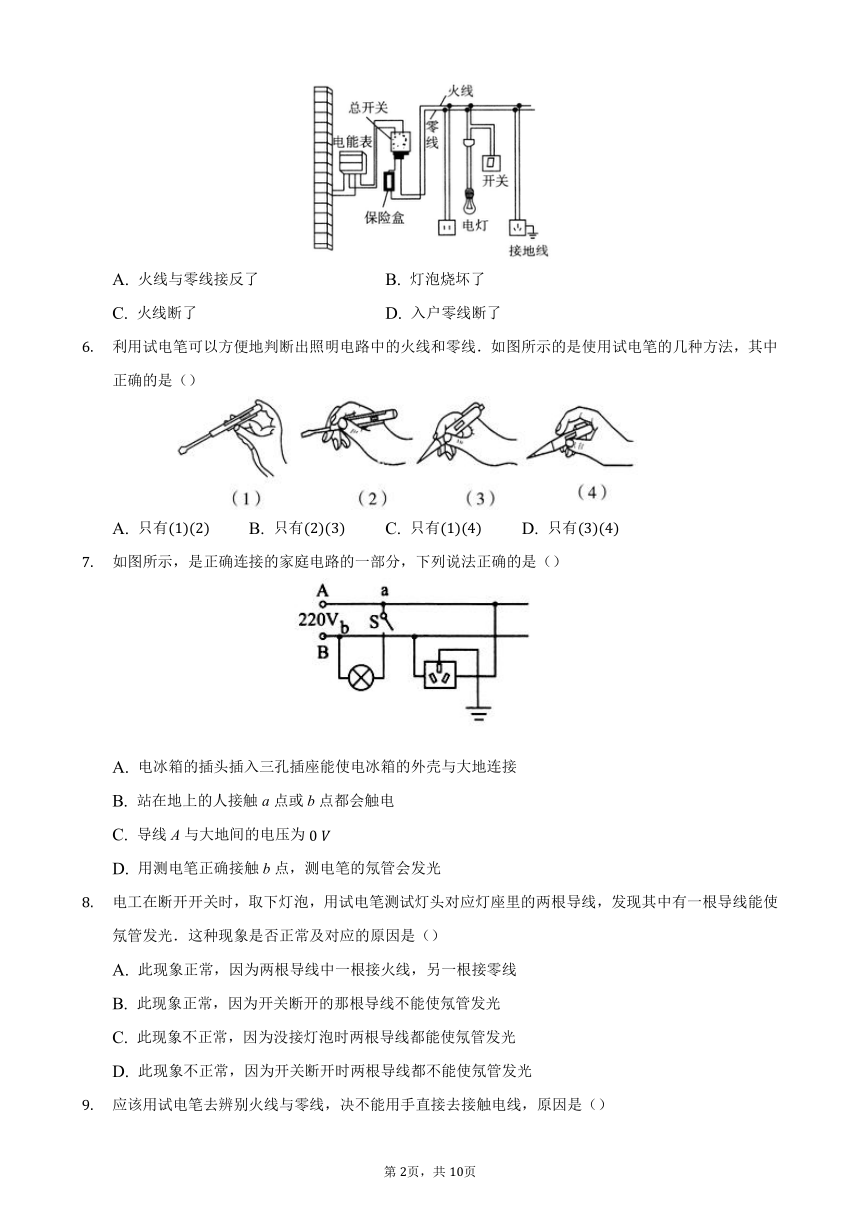

如图所示是小普家的部分家庭电路图．闭合开关，发现电灯不亮，用试电笔测两孔插座的左右两孔，氖管都会发光，则故障的原因可能是（）
A. 火线与零线接反了 B. 灯泡烧坏了
C. 火线断了 D. 入户零线断了
利用试电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用试电笔的几种方法，其中正确的是（）
A. 只有(1)(2) B. 只有(2)(3) C. 只有(1)(4) D. 只有(3)(4)
如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）
A. 电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接
B. 站在地上的人接触a点或b点都会触电
C. 导线A与大地间的电压为0?V
D. 用测电笔正确接触b点，测电笔的氖管会发光
电工在断开开关时，取下灯泡，用试电笔测试灯头对应灯座里的两根导线，发现其中有一根导线能使氖管发光．这种现象是否正常及对应的原因是（）
A. 此现象正常，因为两根导线中一根接火线，另一根接零线
B. 此现象正常，因为开关断开的那根导线不能使氖管发光
C. 此现象不正常，因为没接灯泡时两根导线都能使氖管发光
D. 此现象不正常，因为开关断开时两根导线都不能使氖管发光
应该用试电笔去辨别火线与零线，决不能用手直接去接触电线，原因是（）
A. 手接触火线时，手不会发光，无法辨别火线
B. 手接触零线时，通过人体的电流很大，人体会触电
C. 氖管发光时，一定不会有电流通过人体
D. 氖管发光时，通过人体的电流很小，人体不会触电

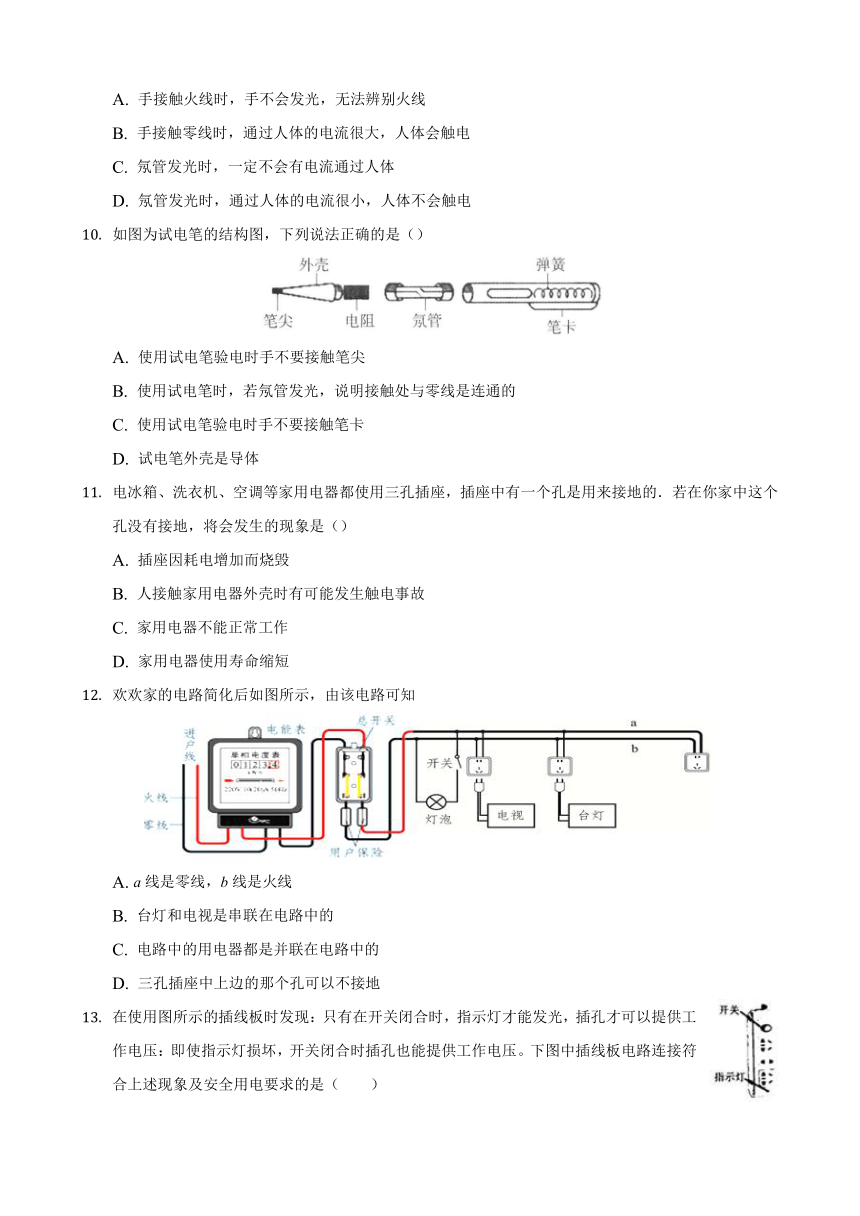

如图为试电笔的结构图，下列说法正确的是（）
A. 使用试电笔验电时手不要接触笔尖
B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的
C. 使用试电笔验电时手不要接触笔卡
D. 试电笔外壳是导体
电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（）
A. 插座因耗电增加而烧毁
B. 人接触家用电器外壳时有可能发生触电事故
C. 家用电器不能正常工作
D. 家用电器使用寿命缩短
欢欢家的电路简化后如图所示，由该电路可知
A. a线是零线，b线是火线
B. 台灯和电视是串联在电路中的
C. 电路中的用电器都是并联在电路中的
D. 三孔插座中上边的那个孔可以不接地
在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（　　）

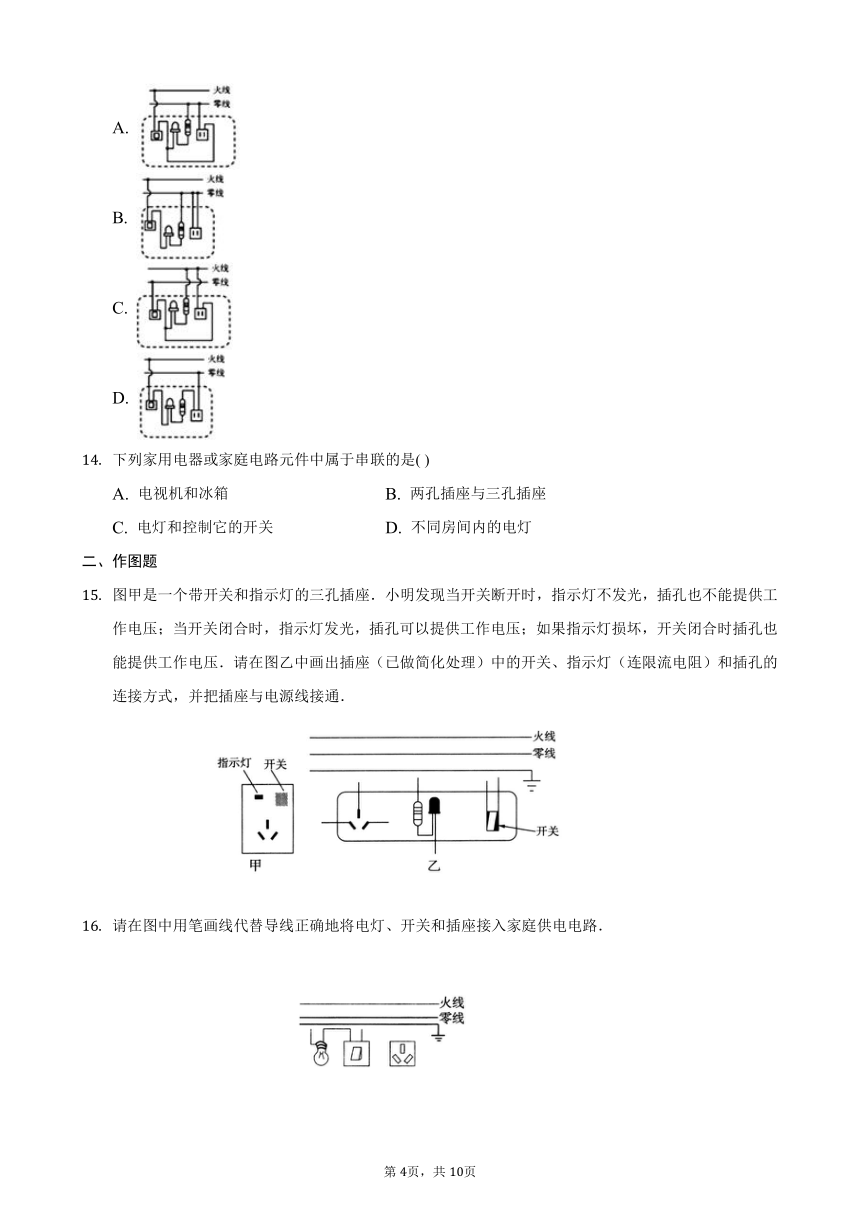

A.
B.
C.
D.
下列家用电器或家庭电路元件中属于串联的是( )
A. 电视机和冰箱 B. 两孔插座与三孔插座
C. 电灯和控制它的开关 D. 不同房间内的电灯
二、作图题
图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时，指示灯不发光，插孔也不能提供工作电压；当开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出插座（已做简化处理）中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．
请在图中用笔画线代替导线正确地将电灯、开关和插座接入家庭供电电路．

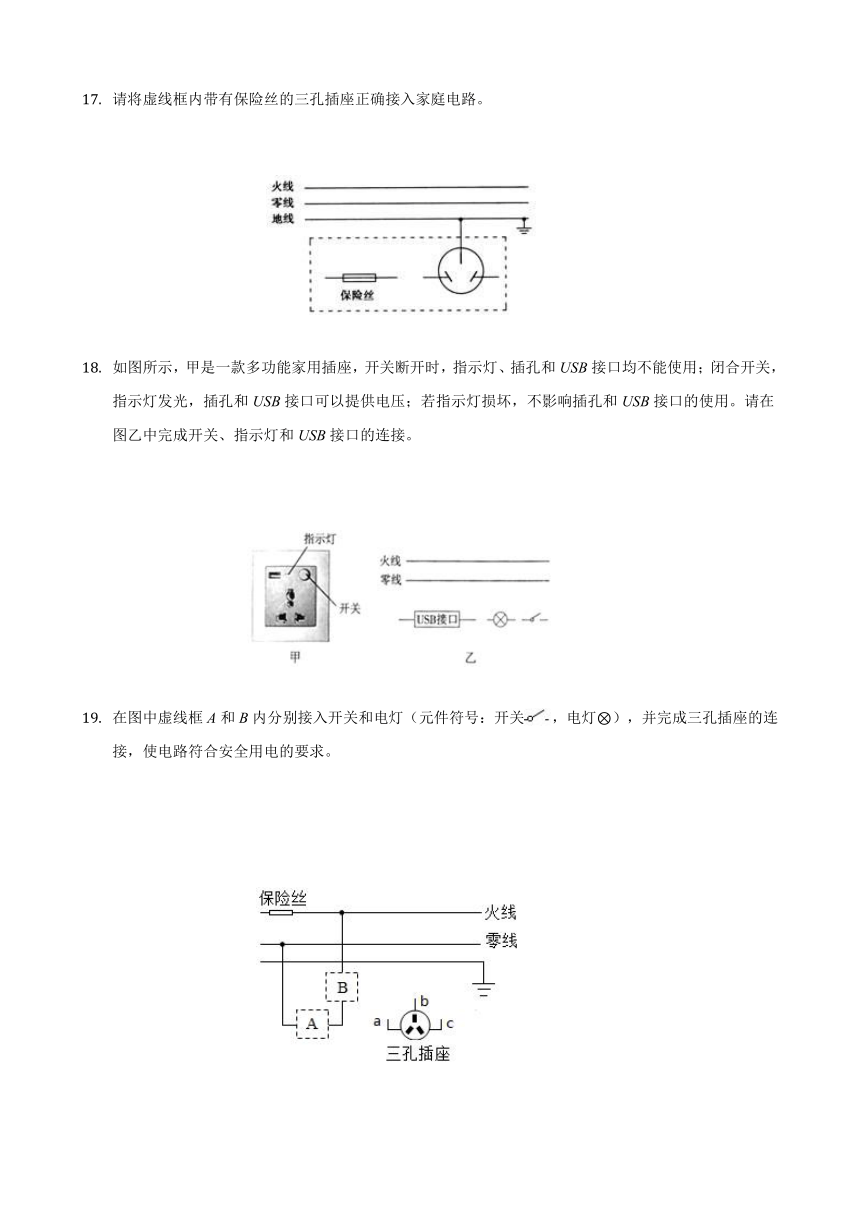

请将虚线框内带有保险丝的三孔插座正确接入家庭电路。
如图所示，甲是一款多功能家用插座，开关断开时，指示灯、插孔和USB接口均不能使用；闭合开关，指示灯发光，插孔和USB接口可以提供电压；若指示灯损坏，不影响插孔和USB接口的使用。请在图乙中完成开关、指示灯和USB接口的连接。
在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯?），并完成三孔插座的连接，使电路符合安全用电的要求。
根据要求，用笔画线代替导线将图中的电路元件连入电路．
（1）S1控制灯泡；
（2）S2控制两孔、三孔插座上的用电器．
按要求作图（请保留作图痕迹）。如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。
一间教室要安装2盏“220V 40W”的电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画代替导线将电路连接完整。
参考答案
1.【答案】B
2.【答案】D
3.【答案】D
4.【答案】A
5.【答案】D
6.【答案】C
7.【答案】A
8.【答案】D
9.【答案】D
10.【答案】A
11.【答案】B
12.【答案】C
13.【答案】A
14.【答案】C
15.【答案】解：
???????
16.【答案】
17.【答案】
18.【答案】解：
若指示灯损坏，不影响插孔和USB接口的使用，所以灯泡与插孔、USB接口是并联的；
闭合开关，指示灯发光，插孔和USB接口可以提供电压，所以开关在它们的干路部分，且火线先连开关。由此连接电路，如图所示：
19.【答案】解：火线先过开关再入灯泡，由灯泡连到零线。因此B方框内应为开关，A方框内应为灯泡；
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线。如图所示：
20.【答案】如图所示．
???????
21.【答案】解：开关接火线，灯泡接零线。两只普通照明灯在家庭电路中并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联。如下图所示：
22.【答案】解：教室内要安装2盏“220V 40W”的照明灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。
两孔插座的接法，左边接零线，右边接火线。由于右边的灯泡与插座的左孔相连，则此线应接零线；如图所示：
