第13章 电路初探练习有答案 2021—2022学年苏科版物理九年级

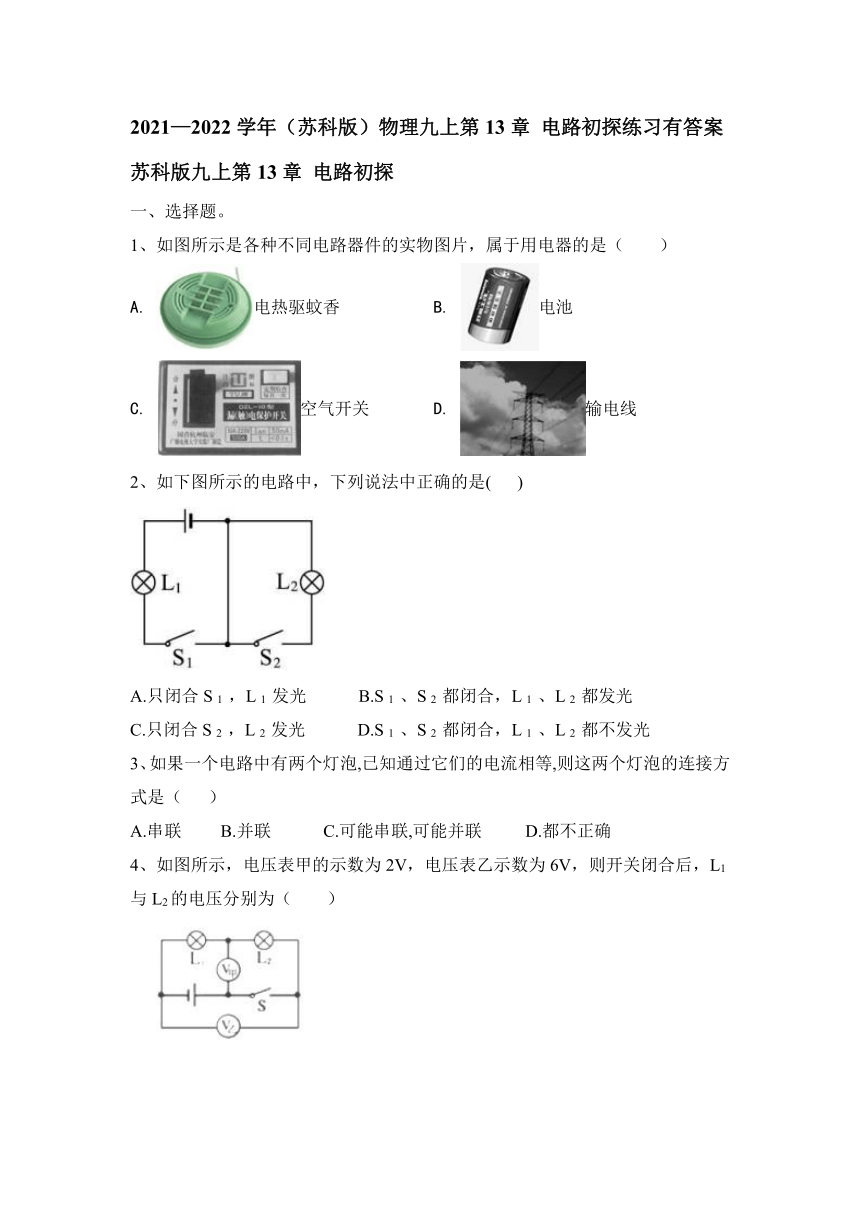

2021—2022学年（苏科版）物理九上第13章 电路初探练习有答案
苏科版九上第13章 电路初探
一、选择题。
1、如图所示是各种不同电路器件的实物图片，属于用电器的是（　　）
A. 电热驱蚊香 B. 电池
C. 空气开关 D. 输电线
2、如下图所示的电路中，下列说法中正确的是( )
A.只闭合S 1 ，L 1 发光 B.S 1 、S 2 都闭合，L 1 、L 2 都发光
C.只闭合S 2 ，L 2 发光 D.S 1 、S 2 都闭合，L 1 、L 2 都不发光
3、如果一个电路中有两个灯泡,已知通过它们的电流相等,则这两个灯泡的连接方式是（ ）
A.串联 ? ?? B.并联 C.可能串联,可能并联 D.都不正确
4、如图所示，电压表甲的示数为2V，电压表乙示数为6V，则开关闭合后，L1与L2的电压分别为（　　）
A. 2V,6V B. 2V,4V C. 4V,2V D. 4V,6V

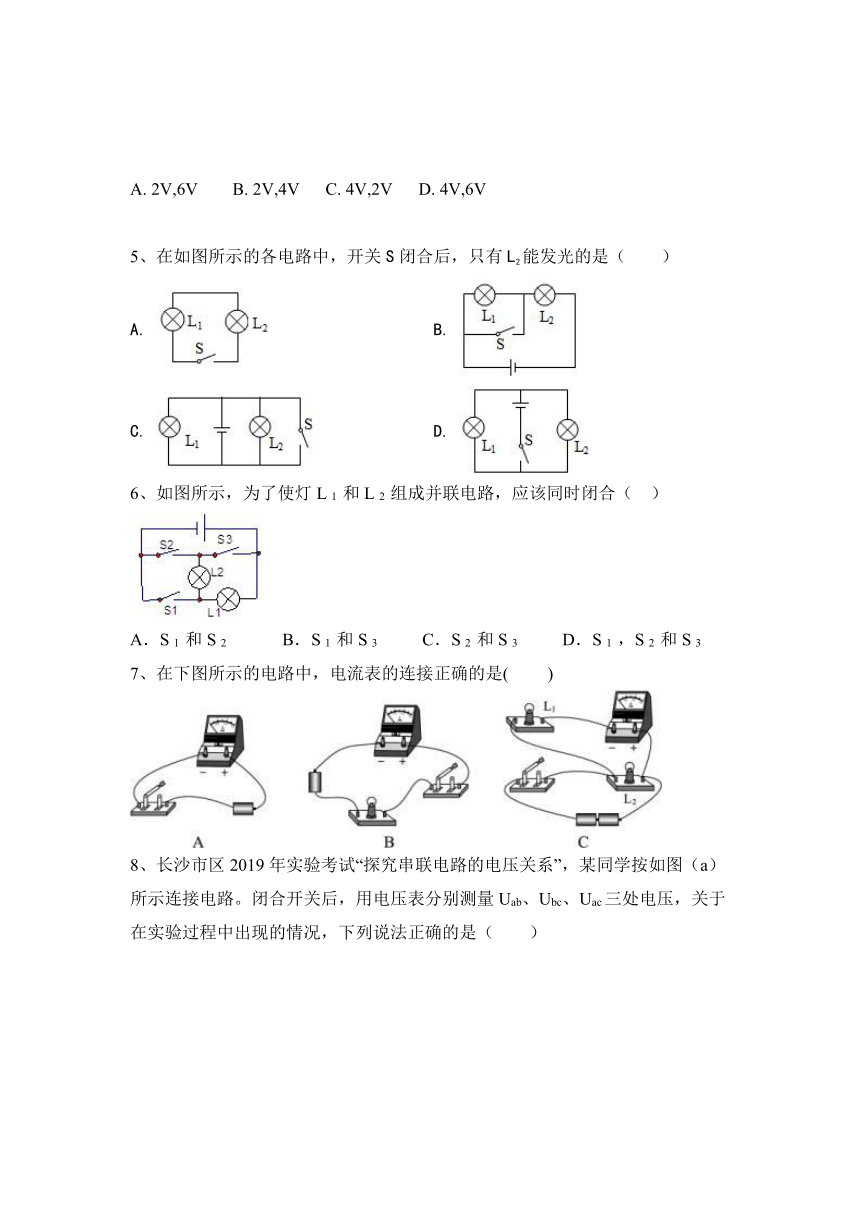

5、在如图所示的各电路中，开关S闭合后，只有L2能发光的是（　　）
A. B.
C. D.
6、如图所示，为了使灯L 1 和L 2 组成并联电路，应该同时闭合（ ）
A．S 1 和S 2 B．S 1 和S 3 C．S 2 和S 3 D．S 1 ，S 2 和S 3
7、在下图所示的电路中，电流表的连接正确的是( ? )

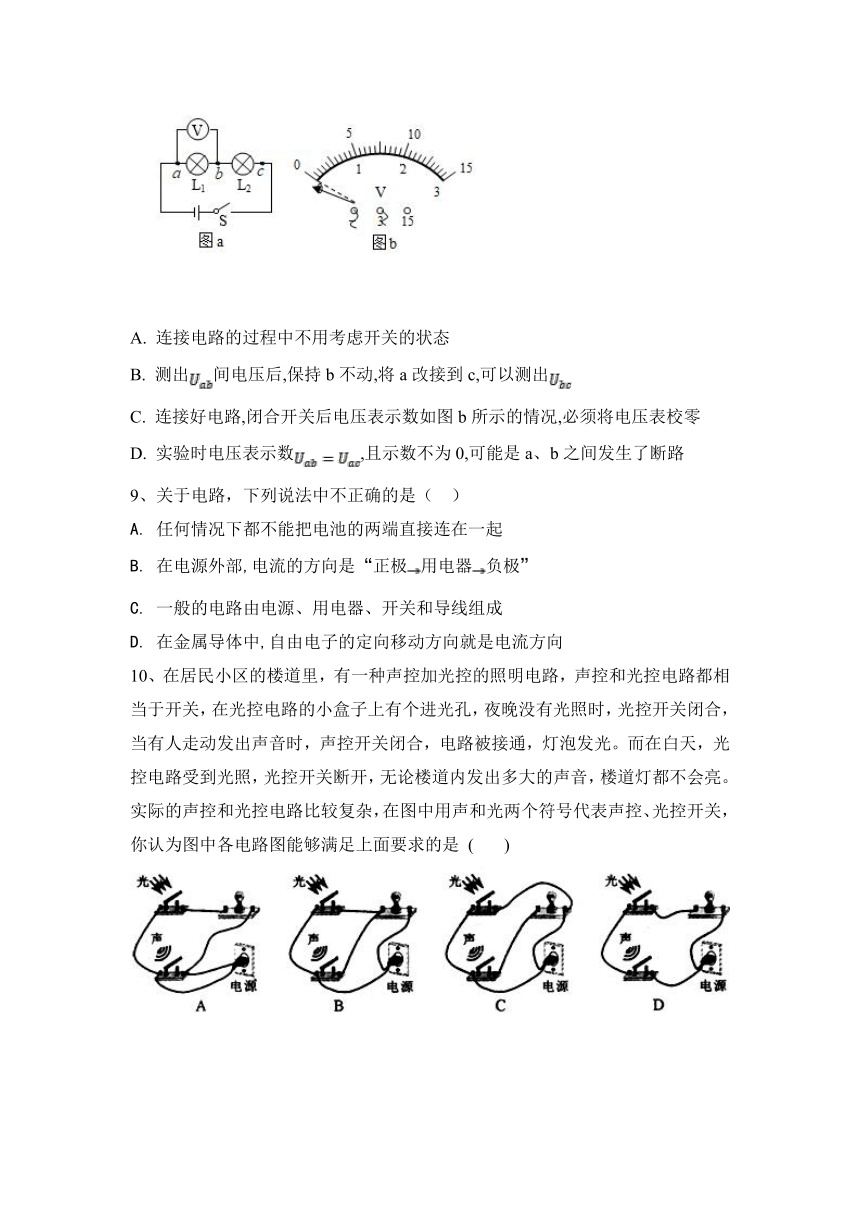

8、长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A. 连接电路的过程中不用考虑开关的状态
B. 测出间电压后,保持b不动,将a改接到c,可以测出
C. 连接好电路,闭合开关后电压表示数如图b所示的情况,必须将电压表校零
D. 实验时电压表示数,且示数不为0,可能是a、b之间发生了断路
9、关于电路，下列说法中不正确的是（　）
A. 任何情况下都不能把电池的两端直接连在一起
B. 在电源外部,电流的方向是“正极用电器负极”
C. 一般的电路由电源、用电器、开关和导线组成
D. 在金属导体中,自由电子的定向移动方向就是电流方向
10、在居民小区的楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开关，在光控电路的小盒子上有个进光孔，夜晚没有光照时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，灯泡发光。而在白天，光控电路受到光照，光控开关断开，无论楼道内发出多大的声音，楼道灯都不会亮。实际的声控和光控电路比较复杂，在图中用声和光两个符号代表声控、光控开关，你认为图中各电路图能够满足上面要求的是 ( ?)

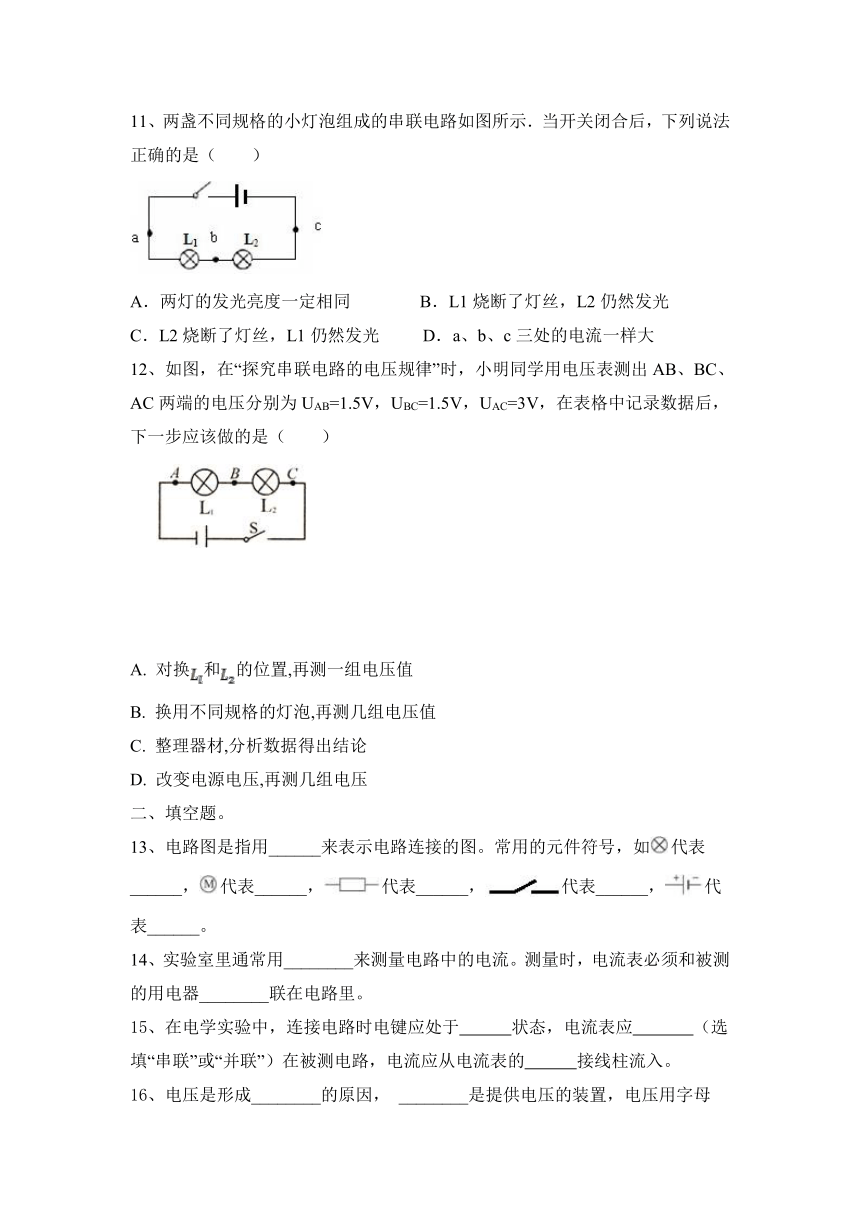

11、两盏不同规格的小灯泡组成的串联电路如图所示．当开关闭合后，下列说法正确的是（　　）
?
A．两灯的发光亮度一定相同 B．L1烧断了灯丝，L2仍然发光
C．L2烧断了灯丝，L1仍然发光 D．a、b、c三处的电流一样大
12、如图，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，下一步应该做的是（　　）
A. 对换和的位置,再测一组电压值
B. 换用不同规格的灯泡,再测几组电压值
C. 整理器材,分析数据得出结论
D. 改变电源电压,再测几组电压
二、填空题。
13、电路图是指用______来表示电路连接的图。常用的元件符号，如代表______，代表______，代表______，代表______，代表______。
14、实验室里通常用________来测量电路中的电流。测量时，电流表必须和被测的用电器________联在电路里。
15、在电学实验中，连接电路时电键应处于 状态，电流表应 （选填“串联”或“并联”）在被测电路，电流应从电流表的 接线柱流入。
16、电压是形成________的原因， ________是提供电压的装置，电压用字母________表示。

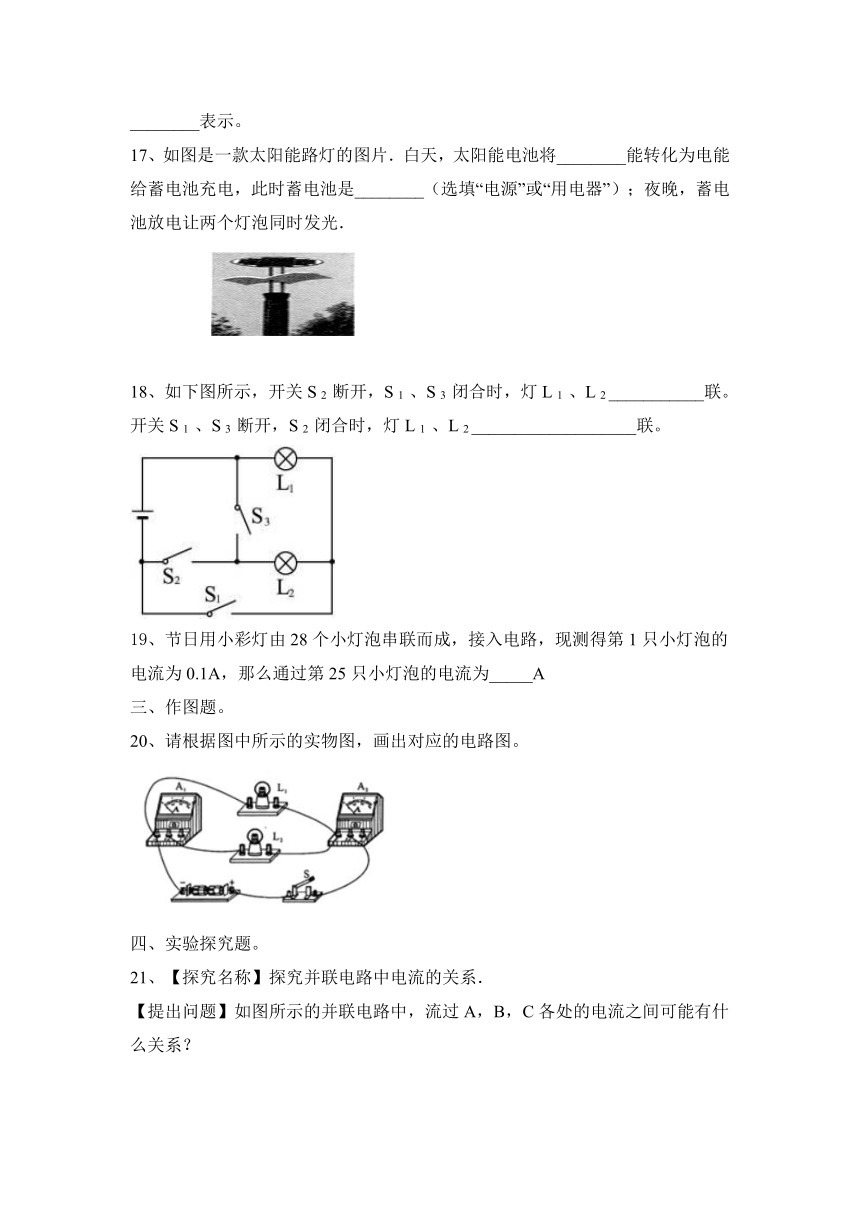

17、如图是一款太阳能路灯的图片．白天，太阳能电池将________能转化为电能给蓄电池充电，此时蓄电池是________（选填“电源”或“用电器”）；夜晚，蓄电池放电让两个灯泡同时发光．
18、如下图所示，开关S 2 断开，S 1 、S 3 闭合时，灯L 1 、L 2 ___________联。开关S 1 、S 3 断开，S 2 闭合时，灯L 1 、L 2 ___________________联。
19、节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A
三、作图题。
20、请根据图中所示的实物图，画出对应的电路图。
四、实验探究题。
21、【探究名称】探究并联电路中电流的关系．
【提出问题】如图所示的并联电路中，流过A，B，C各处的电流之间可能有什么关系？
（1）【　设计实验与进行实验　】
①按图示连接电路；
②把电流表分别接入到电路中的A，B，C处，测出它们的电流，填入下表；
③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当________重做上述实验；
④整理器材．
（2）【分析与论证】
①在接、拆电路时，开关必须________；
②上面设计的表格中存在的不足之处是：________；
③电流表连入电路前出现上图所示的现象，必须要________；实验时，开关闭合后出现上图所示的实验现象，原因是________；
④表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于________．
2021—2022学年（苏科版）物理九上第13章 电路初探练习有答案
苏科版九上第13章 电路初探
一、选择题。
1、如图所示是各种不同电路器件的实物图片，属于用电器的是（　　）
A. 电热驱蚊香 B. 电池
C. 空气开关 D. 输电线
【答案】A
2、如下图所示的电路中，下列说法中正确的是( )
A.只闭合S 1 ，L 1 发光 B.S 1 、S 2 都闭合，L 1 、L 2 都发光
C.只闭合S 2 ，L 2 发光 D.S 1 、S 2 都闭合，L 1 、L 2 都不发光
【答案】A
3、如果一个电路中有两个灯泡,已知通过它们的电流相等,则这两个灯泡的连接方式是（ ）
A.串联 ? ?? B.并联 C.可能串联,可能并联 D.都不正确
【答案】C
4、如图所示，电压表甲的示数为2V，电压表乙示数为6V，则开关闭合后，L1与L2的电压分别为（　　）
A. 2V,6V B. 2V,4V C. 4V,2V D. 4V,6V
【答案】C
5、在如图所示的各电路中，开关S闭合后，只有L2能发光的是（　　）
A. B.
C. D.
【答案】B
6、如图所示，为了使灯L 1 和L 2 组成并联电路，应该同时闭合（ ）
A．S 1 和S 2 B．S 1 和S 3 C．S 2 和S 3 D．S 1 ，S 2 和S 3
【答案】B
7、在下图所示的电路中，电流表的连接正确的是( ? )
【答案】C
8、长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A. 连接电路的过程中不用考虑开关的状态
B. 测出间电压后,保持b不动,将a改接到c,可以测出
C. 连接好电路,闭合开关后电压表示数如图b所示的情况,必须将电压表校零
D. 实验时电压表示数,且示数不为0,可能是a、b之间发生了断路
【答案】D
9、关于电路，下列说法中不正确的是（　）
A. 任何情况下都不能把电池的两端直接连在一起
B. 在电源外部,电流的方向是“正极用电器负极”
C. 一般的电路由电源、用电器、开关和导线组成
D. 在金属导体中,自由电子的定向移动方向就是电流方向
【答案】D
10、在居民小区的楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开关，在光控电路的小盒子上有个进光孔，夜晚没有光照时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，灯泡发光。而在白天，光控电路受到光照，光控开关断开，无论楼道内发出多大的声音，楼道灯都不会亮。实际的声控和光控电路比较复杂，在图中用声和光两个符号代表声控、光控开关，你认为图中各电路图能够满足上面要求的是 ( ?)
【答案】D
11、两盏不同规格的小灯泡组成的串联电路如图所示．当开关闭合后，下列说法正确的是（　　）
?
A．两灯的发光亮度一定相同 B．L1烧断了灯丝，L2仍然发光
C．L2烧断了灯丝，L1仍然发光 D．a、b、c三处的电流一样大
【答案】D
12、如图，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，下一步应该做的是（　　）
A. 对换和的位置,再测一组电压值
B. 换用不同规格的灯泡,再测几组电压值
C. 整理器材,分析数据得出结论
D. 改变电源电压,再测几组电压
【答案】B
二、填空题。
13、电路图是指用______来表示电路连接的图。常用的元件符号，如代表______，代表______，代表______，代表______，代表______。
【答案】规定的符号 ? 灯泡 ? 电动机 ? 电阻 ? 开关 ? 电源
14、实验室里通常用________来测量电路中的电流。测量时，电流表必须和被测的用电器________联在电路里。
【答案】电流表；串联
15、在电学实验中，连接电路时电键应处于 状态，电流表应 （选填“串联”或“并联”）在被测电路，电流应从电流表的 接线柱流入。
【答案】断开；串联；正
16、电压是形成________的原因， ________是提供电压的装置，电压用字母________表示。
【答案】电流 电源 U
17、如图是一款太阳能路灯的图片．白天，太阳能电池将________能转化为电能给蓄电池充电，此时蓄电池是________（选填“电源”或“用电器”）；夜晚，蓄电池放电让两个灯泡同时发光．
【答案】太阳；用电器
18、如下图所示，开关S 2 断开，S 1 、S 3 闭合时，灯L 1 、L 2 ___________联。开关S 1 、S 3 断开，S 2 闭合时，灯L 1 、L 2 ___________________联。
【答案】并 串
19、节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A
【答案】0.1A
三、作图题。
20、请根据图中所示的实物图，画出对应的电路图。
【答案】
四、实验探究题。
21、【探究名称】探究并联电路中电流的关系．
【提出问题】如图所示的并联电路中，流过A，B，C各处的电流之间可能有什么关系？
（1）【　设计实验与进行实验　】
①按图示连接电路；
②把电流表分别接入到电路中的A，B，C处，测出它们的电流，填入下表；
③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当________重做上述实验；
④整理器材．
（2）【分析与论证】
①在接、拆电路时，开关必须________；
②上面设计的表格中存在的不足之处是：________；
③电流表连入电路前出现上图所示的现象，必须要________；实验时，开关闭合后出现上图所示的实验现象，原因是________；
④表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于________．
【答案】（1）换用不同规格的电灯
（2）断开；没有单位；调零；电流表正负接线柱接反了；各支路电流之和
