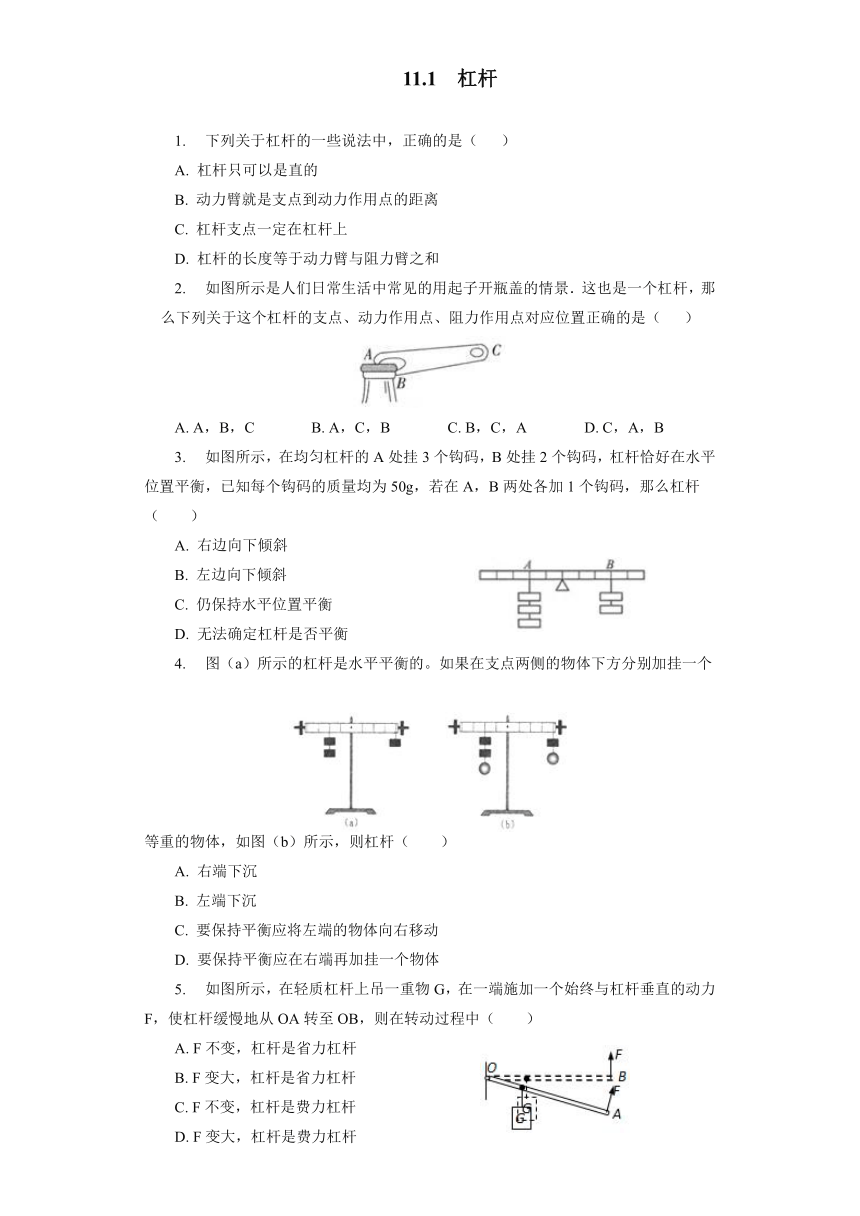

11.1 杠杆
下列关于杠杆的一些说法中，正确的是（ ）
A. 杠杆只可以是直的
B. 动力臂就是支点到动力作用点的距离
C. 杠杆支点一定在杠杆上
D. 杠杆的长度等于动力臂与阻力臂之和
如图所示是人们日常生活中常见的用起子开瓶盖的情景．这也是一个杠杆，那么下列关于这个杠杆的支点、动力作用点、阻力作用点对应位置正确的是（ ）
A. A，B，C B. A，C，B C. B，C，A D. C，A，B
如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为50g，若在A，B两处各加1个钩码，那么杠杆（　　）
2900045195580A. 右边向下倾斜
B. 左边向下倾斜
C. 仍保持水平位置平衡
D. 无法确定杠杆是否平衡
图（a）所示的杠杆是水平平衡的。如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（　　）
center0A. 右端下沉
B. 左端下沉
C. 要保持平衡应将左端的物体向右移动
D. 要保持平衡应在右端再加挂一个物体
如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中（　　）
295719571755A. F不变，杠杆是省力杠杆
B. F变大，杠杆是省力杠杆
C. F不变，杠杆是费力杠杆
D. F变大，杠杆是费力杠杆

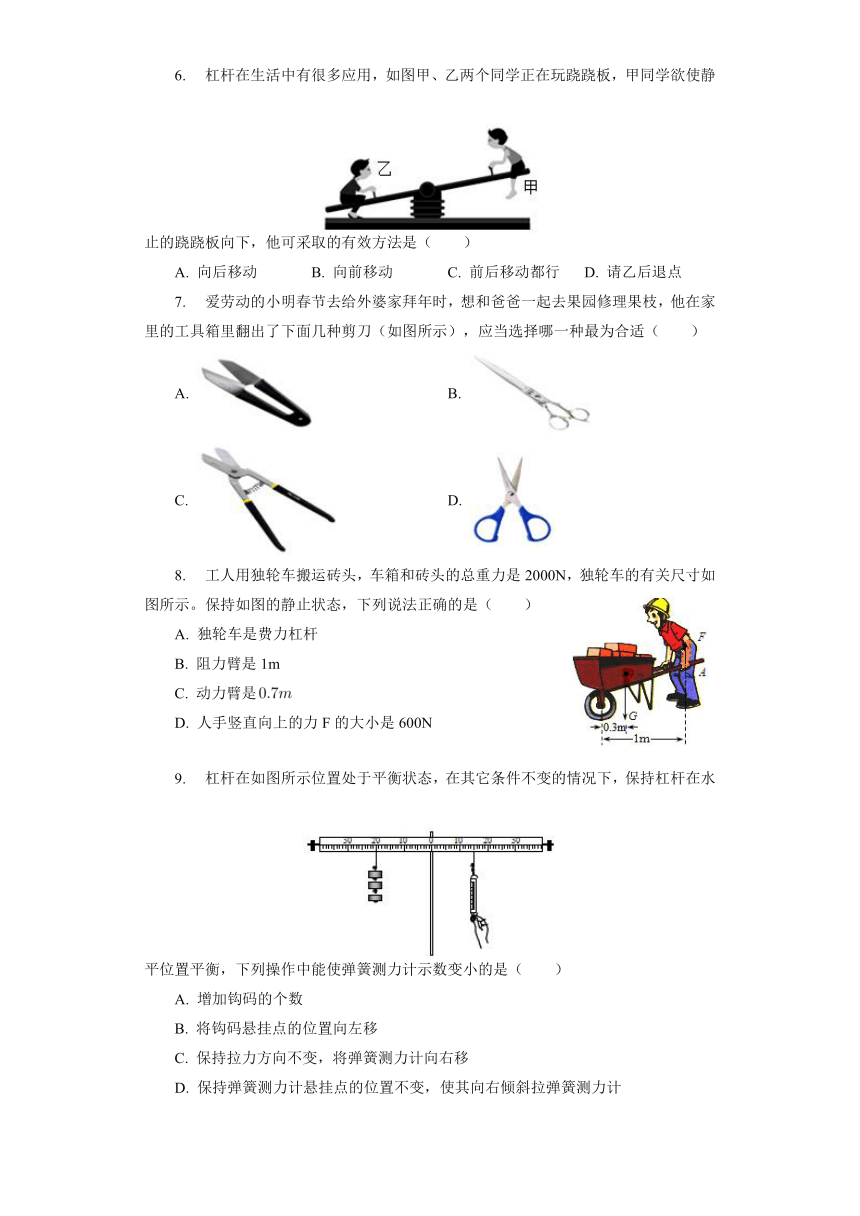

杠杆在生活中有很多应用，如图甲、乙两个同学正在玩跷跷板，甲同学欲使静止的跷跷板向下，他可采取的有效方法是（　　）
center0A. 向后移动 B. 向前移动 C. 前后移动都行 D. 请乙后退点
爱劳动的小明春节去给外婆家拜年时，想和爸爸一起去果园修理果枝，他在家里的工具箱里翻出了下面几种剪刀（如图所示），应当选择哪一种最为合适（　　）
A. B.
C. D.
工人用独轮车搬运砖头，车箱和砖头的总重力是2000N，独轮车的有关尺寸如375158027940图所示。保持如图的静止状态，下列说法正确的是（　　）
A. 独轮车是费力杠杆
B. 阻力臂是1m
C. 动力臂是
D. 人手竖直向上的力F的大小是600N
杠杆在如图所示位置处于平衡状态，在其它条件不变的情况下，保持杠杆在水平位置平衡，下列操作中能使弹簧测力计示数变小的是（　　）
center0A. 增加钩码的个数
B. 将钩码悬挂点的位置向左移
C. 保持拉力方向不变，将弹簧测力计向右移
D. 保持弹簧测力计悬挂点的位置不变，使其向右倾斜拉弹簧测力计

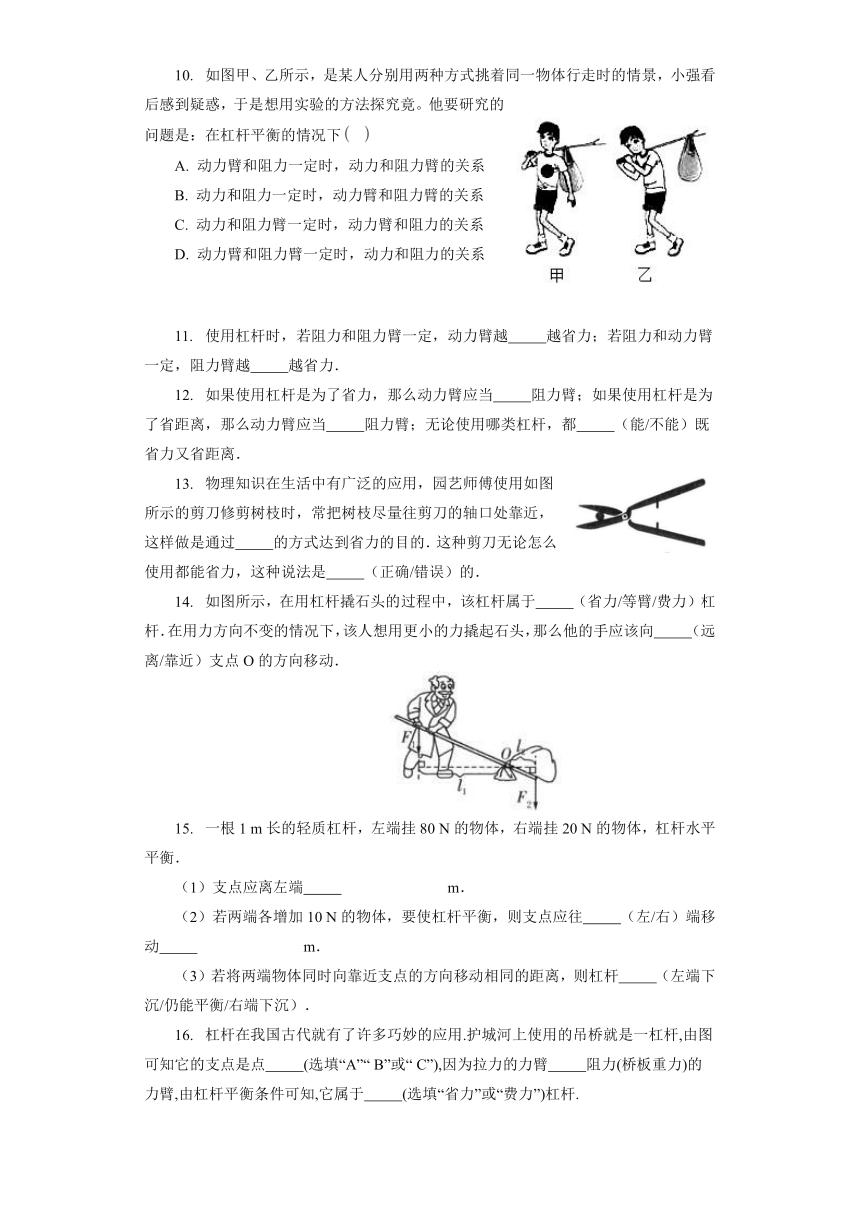

如图甲、乙所示，是某人分别用两种方式挑着同一物体行走时的情景，小强看后感到疑惑，于是想用实验的方法探究竟。他要研究的问题是：在杠杆平衡的情况下
3281045-76200A. 动力臂和阻力一定时，动力和阻力臂的关系
B. 动力和阻力一定时，动力臂和阻力臂的关系
C. 动力和阻力臂一定时，动力臂和阻力的关系
D. 动力臂和阻力臂一定时，动力和阻力的关系
使用杠杆时，若阻力和阻力臂一定，动力臂越??????????越省力；若阻力和动力臂一定，阻力臂越??????????越省力．
如果使用杠杆是为了省力，那么动力臂应当??????????阻力臂；如果使用杠杆是为了省距离，那么动力臂应当??????????阻力臂；无论使用哪类杠杆，都??????????（能/不能）既省力又省距离．
物理知识在生活中有广泛的应用，园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴口处靠近，这样做是通过??????????的方式达到省力的目的．这种剪刀无论怎么使用都能省力，这种说法是??????????（正确/错误）的．right0
2147570704850如图所示，在用杠杆撬石头的过程中，该杠杆属于??????????（省力/等臂/费力）杠杆．在用力方向不变的情况下，该人想用更小的力撬起石头，那么他的手应该向??????????（远离/靠近）支点O的方向移动．
一根1 m长的轻质杠杆，左端挂80 N的物体，右端挂20 N的物体，杠杆水平平衡．
（1）支点应离左端?????????????????m．
（2）若两端各增加10 N的物体，要使杠杆平衡，则支点应往??????????（左/右）端移动?????????????????m．
（3）若将两端物体同时向靠近支点的方向移动相同的距离，则杠杆??????????（左端下沉/仍能平衡/右端下沉）．
杠杆在我国古代就有了许多巧妙的应用.护城河上使用的吊桥就是一杠杆,由图可知它的支点是点??????????(选填“A”“ B”或“ C”),因为拉力的力臂??????????阻力(桥板重力)的力臂,由杠杆平衡条件可知,它属于??????????(选填“省力”或“费力”)杠杆.
center0
如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂l1、阻力F2．
228092081280
如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
193802038100
探究杠杆的平衡条件：
（1）小王把杠杆放在支架上后，在图（a）所示位置静止，这时的杠杆处于_______（平衡/不平衡）状态．为了将杠杆调至水平位置平衡，他应将右端的平衡螺母向_______（左/右）调节．当杠杆在水平位置平衡时，杠杆自重的力臂为_______cm．实验中使杠杆在水平位置平衡的好处是_________________．
（2）如图（b），在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡时，左边钩码离支点20 cm，右边挂钩离支点15 cm，每个钩码重为1 N，则此时弹簧测力计示数应为_______N．
（3）如图（c），当杠杆在水平位置平衡时，与图（b）相比弹簧测力计示数将_______（变大/不变/变小），这是因为弹簧测力计拉力的力臂_______（变长了/不变/变短了）．
疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1=10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2=56kg，g取10N/kg，求此时：
（1）大壮对杆的拉力大小；
（2）地面对大壮的支持力大小。
549910133350
参考答案
1.C
2.B
3.A
4.A
5.B
6.A
7.C
8.D
9.C
10.A
11.长 短
12.大于? 小于 不能
13.减小阻力臂 错误?
14.省力 远离?
15.0.2 右?? ?0.05? 右端下沉
16.B ? 大于? 省力
17.???????
18.
19.（1）平衡? 右? 0? 便于测量力臂?
（2）4?
???????（3）变大? 变短了
20.解：（1）杠杆在水平位置平衡，O是杠杆支点，AO是阻力臂，阻力FA大小等于重物G1大小，FA=G1=m1g=10kg×10N/kg=100N，
OB是动力臂，大壮对杠杆的拉力FB为动力，
根据杠杆平衡条件可得：
FA×OA=FB×OB，
100N×1.5m=FB×0.5m，
解得：
FB=300N，
即大壮对杆的拉力为300N。
（2）大壮的重力：
G2=m2g=56kg×10N/kg=560N，
大壮受三个力，竖直向下的重力G2、杆对大壮竖直向上的拉力F、地面对大壮竖直向上的支持力F支，这三个力平衡，杆对大壮的拉力与大壮对杆的拉力为相互作用力，大小相等，则地面对大壮的支持力：
F支=G2-F=560N-300N=260N。
答：（1）大壮对杆的拉力大小为300N；（2）地面对大壮的支持力大小为260N。
