11.5探究串、并联电路中电流的规律——2021-2022学年物理鲁科版(五四制)九年级上册同步课时练习
1.如图所示串联电路中,闭合开关,、、三处的电流大小情况是( )
A.三处电流不相等
B.三处电流一样大
C.处电流最大
D.处电流最小
2.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表的示数是0.15A,电流表的示数是0.25A,则电流表A的示数是( )
A.0.4A B.0.25A C.0.15A D.0.1A

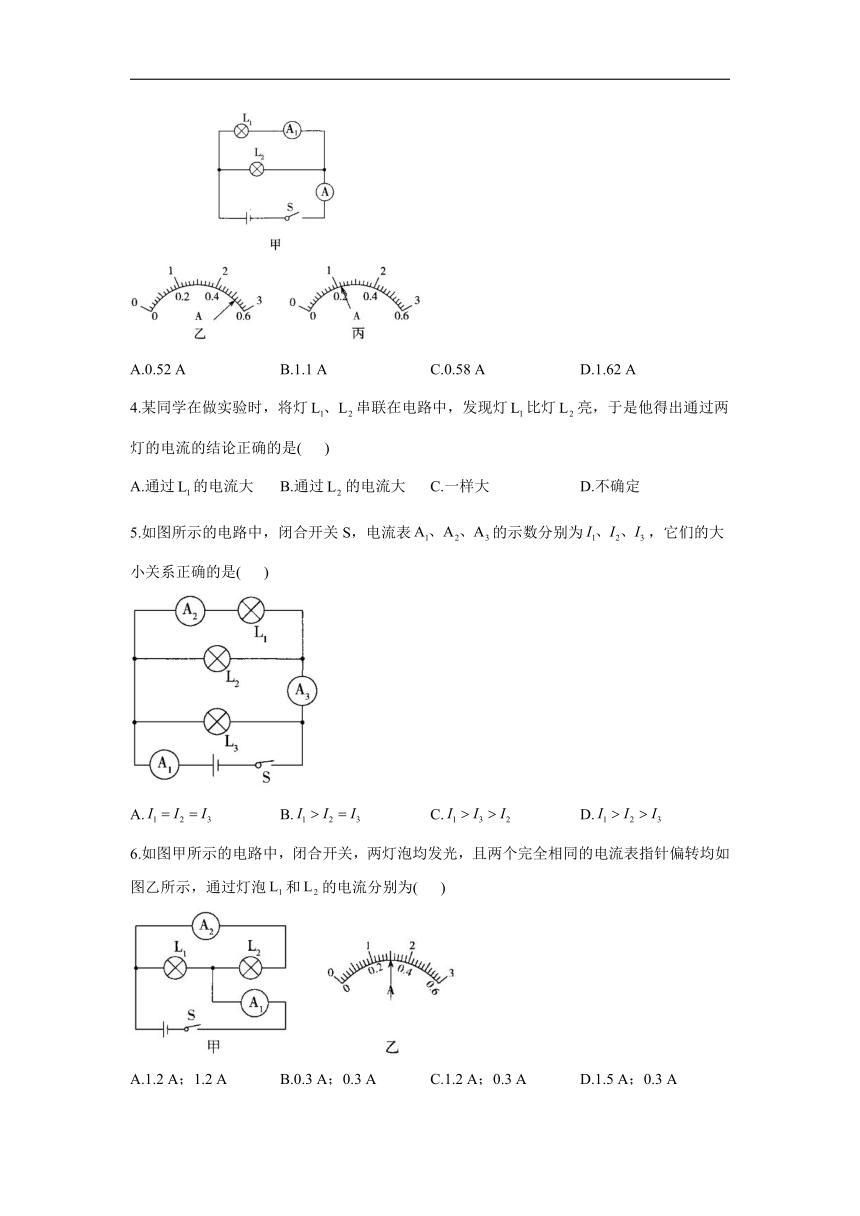

3.如图甲所示电路,闭合开关后电流表和A的示数如乙、丙两图所示,则流过灯泡的电流是( )
A.0.52 A B.1.1 A C.0.58 A D.1.62 A
4.某同学在做实验时,将灯串联在电路中,发现灯比灯亮,于是他得出通过两灯的电流的结论正确的是( )
A.通过的电流大 B.通过的电流大 C.一样大 D.不确定
5.如图所示的电路中,闭合开关S,电流表的示数分别为,它们的大小关系正确的是( )
A. B. C. D.
6.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡和的电流分别为( )
A.1.2 A;1.2 A B.0.3 A;0.3 A C.1.2 A;0.3 A D.1.5 A;0.3 A
7.如图所示的电路中,闭合开关时,下列说法正确的是( )
A.两灯泡串联 B.电流表测的是通过和的总电流
C.电流表测的是通过的电流 D.开关只能控制
8.两只规格相同的灯泡按如图方式连接,将开关和闭合,则( )
A.两灯泡是串联的 B.电流表测灯泡的电流
C.电流表的示数是的两倍 D.断开后,灯泡的亮度变大
9.小明依下图所示电路实验,探究并联电路中电流的关系。
(1)连接实物时,开关应________,由于不知两灯泡的电流,电流表量程的选择应用________法选择。
(2)按电路图连好实物后,只闭合时,电流表的示数如图甲所示;只闭合时,电流表的示数如图乙所示;同时闭合、时,电流表的示数如图丙所示,请完成下表。
物理量
测量值
结论
10.用如图所示的电路探究并联电路中电流的关系。
(1)闭合开关,发现亮,而不亮。小易认为不亮的原因是短路,你认为他的判断是_______(选填“正确”或“错误”)的。
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上,其他都不变。这样连接的目的是测_______中的电流(选填“干路”“”或“”),他的做法是否可行_______,理由是_______。
(3)小易将实验数据记录在表中,分析表中数据,可得出的结论是_______。
电流表的测量对象 电流表的示数
所在的支路 0.30
所在的支路 0.20
干路 0.50
(4)实验存在的不足之处是________,改进的措施是________。
11.为了验证并联电路的电流特点,小薇设计了如图甲所示的电路进行实验。
(1)在连接电路时,开关应处于_______状态,此时电流表的指针如图乙所示,根据你的分析,你认为原因可能是_______。
(2)小薇先将电流表接在所在的支路上,闭合开关后,观察到灯发光,但不发光,电流表的示数为零,电路可能存在的故障是:_______。
(3)排除故障后,她测出了通过的电流为,她又测出了支路和干路上的电流分别为和I,两次电流表指针均如图丙所示,则_______A,_______A。
(4)她接下来的操作应该是_______,这样操作的好处是_______。
(5)根据测量结果,你认为并联电路中干路电流和各支路电流的关系是:_______(写出关系式即可)。
答案以及解析
1.答案:B
解析:由图像可知该电路为串联电路,串联电路各处电流相等,因此三处电流一样大,故B符合题意.
2.答案:A
解析:图中并联,测通过的电流,测通过的电流,A测干路里的电流,因为在并联电路中干路里的电流等于各支路电流之和,所以电流表A的示数是
故选A。
3.答案:C
解析:由题图甲可知,闭合开关后,灯泡和并联,电流表A测量干路中的电流,电流表测量中的电流;由图可知,乙中电流表指针偏转角度大于丙中电流表指针偏转角度,故电流表A(丙图所示)量程为0~3 A,故示数为1.1 A,电流表(乙图所示)量程为0~0.6 A,因此电流表的示数为0.52 A;根据并联电路的电流特点可知,流过灯的电流大小,故选C。
4.答案:C
解析:串联电路的电流处处相等,通过任何用电器的电流都相等。选项C正确。
5.答案:C
解析:由图知,三盏灯并联,测通过三盏灯的总电流,测通过的电流之和,测通过的电流;因为并联电路中的干路电流等于各支路电流之和,所以的示数最大,其次是的示数,的示数最小,即。
6.答案:C
解析:分析电路可知,两灯并联,电流表测的是干路电流,电流表测的是所在支路的电流;由于并联电路中干路电流等于各支路电流之和,所以电流表选择的量程是0~3 A,分度值为0.1 A,所以电流表的示数为,即干路电流为1.5 A;电流表选择的量程是0~0.6 A,分度值是0.02 A,所以电流表的示数为,即通过灯的电流为0.3 A;那么通过灯的电流大小为:。
7.答案:C
解析:从图中可看出两灯泡并列连接,所以两灯泡并联;电路中,开关在干路上,控制整个电路;电流表和灯泡串联,因此它测量的是通过灯泡的电流。
8.答案:C
解析:图中将开关和闭合,电流有两条路径,分别流过两只灯泡,所以两灯泡是并联的,电流表测干路的电流,电流表测通过灯泡的电流;因为并联电路中干路电流等于各支路电流之和,又知道两灯泡规格相同,所以电流表的示数是示数的两倍;并联电路中两支路互不影响,所以断开后,灯泡的亮度不变。
9.答案:(1)断开;试触;
表中三个测量值依次为:0.3;0.4;0.7
结论为:并联电路中,干路中的电流等于各支路中电流的总和
解析:
10.答案:(1)错误
(2);不可行;电流表的正、负接线柱接反了
(3)并联电路中干路电流等于各支路电流之和
(4)实验次数太少,结论具有偶然性;更换规格不同的灯泡,进行多次测量
解析:(1)由题图知,两灯并联,闭合开关,发现灯泡一个亮一个不亮,不亮的灯泡一定不是短路,若短路,两个灯泡会同时短路,都不发光,所以故障为灯泡断路,他的判断错误;
(2)将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上,其他都不动,这时电流表与灯泡串联,但电流表的正、负接线柱接反了,故不可行;
(3)由表中数据知,,故可以得出并联电路中干路电流等于各支路电流之和;
(4)根据表格中的数据可知,只进行了一次实验,实验次数太少,结论具有偶然性,为了获得普遍的规律,应更换规格不同的灯泡,进行多次测量。
11.答案:(1)断开;电流表没有调零
(2)或电流表断路
(3)0.4;2
(4)换用不同规格的灯泡多次测量;得出普遍规律
(5)
解析:(1)在连接电路时,开关应处于断开状态,此时电流表的指针如图甲所示,原因可能是电流表没有调零;
(2)小薇先将电流表接在所在的支路上,闭合开关后,观察到灯发光,则干路和支路为通路,但不发光,电流表的示数为零,电路可能存在的故障是:或电流表断路;
(3)因并联电路干路电流等于各支路电流之和,测灯中的电流时,电流表选用小量程,,测干路电流时电流表选用大量程,;
(4)她接下来的操作应该是换用不同规格的灯泡多次测量;这样操作的好处是得出普遍规律;
(5)根据测量结果可知,并联电路中干路电流和各支路电流的关系是:。
