一、生活和生产中的流程
1、流程的含义：
流程是一项活动或一系列连续有规律的事项或行为进行的程序。也可以把流程理解为为了一定的目的去做事情的顺序。
2、流程对生产、生活和工作的意义
（1）对生活的意义：
科学合理的流程，可以指导我们正确地做事，提高工作和学习的效率，使我们的生活变得有序、合理，为我们的安全提供保障。
（2）对生产的意义：
运用科学合理的流程可以有效地组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境等。
3、时序和环节的意义
（1）时序：
流程中各个环节在时间上的先后顺序叫做时序。
时序体现了具体活动内容的先后关系，在这些先后关系中，有些环节的时序可颠倒，有些则不能。要充分考虑质量、安全、效率等因素。
（2）环节：
完成某个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节。
注意选择题
4、常见的流程表达方式
一般采用流程图，流程图有文字表达、表格表达、图示表达等方式，有些场合还可用模型表达、动画演示等。
5、简单的流程图
例：
洗衣服
煮饭
烧菜
吃饭
看报纸
要求c
要求c
二、流程的设计
1、流程设计的目标与要求
（1）对于工作和生活方面的流程设计，主要应考虑如何节省时间、提高工作效率、提高工作质量等目标。
（2）对于生产活动的流程设计，主要应从提高效率、提高质量、节省资源、安全生产、提高经济效益、提高管理水平等方面明确设计的目标。
要求c
2、流程设计的步骤
确定目标，明确任务
分析基本因素
明确主要事项(步骤)
确定时序，划分环节
划出(或修改)流程图
能否达到目标要求
结束
修改方案
是
否
3、简单流程的表达
小铁锤的加工流程设计p52

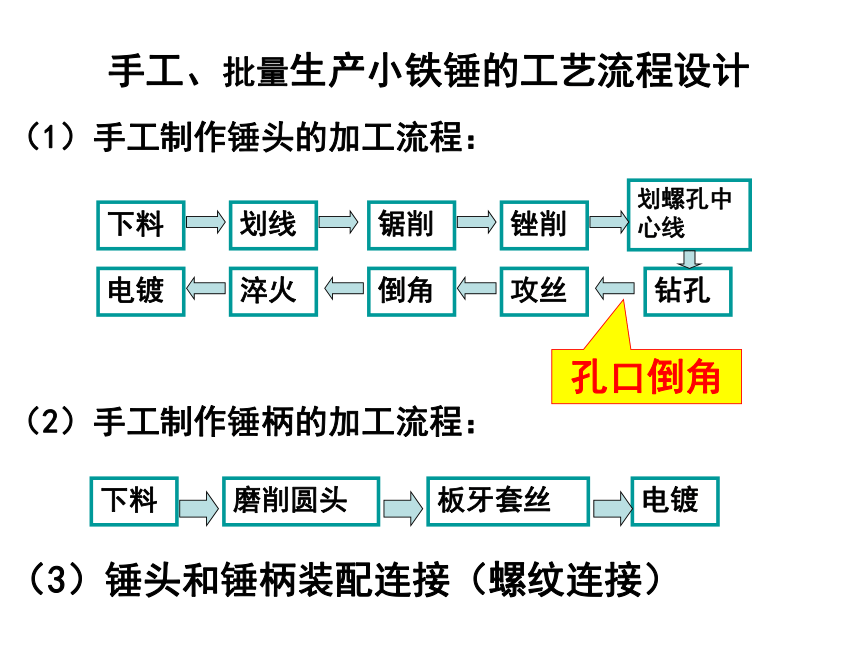

手工、批量生产小铁锤的工艺流程设计
下料
划线
锉削
锯削
划螺孔中心线
钻孔
电镀
淬火
倒角
攻丝
（1）手工制作锤头的加工流程：
（2）手工制作锤柄的加工流程：
下料
磨削圆头
电镀
板牙套丝
（3）锤头和锤柄装配连接（螺纹连接）
孔口倒角

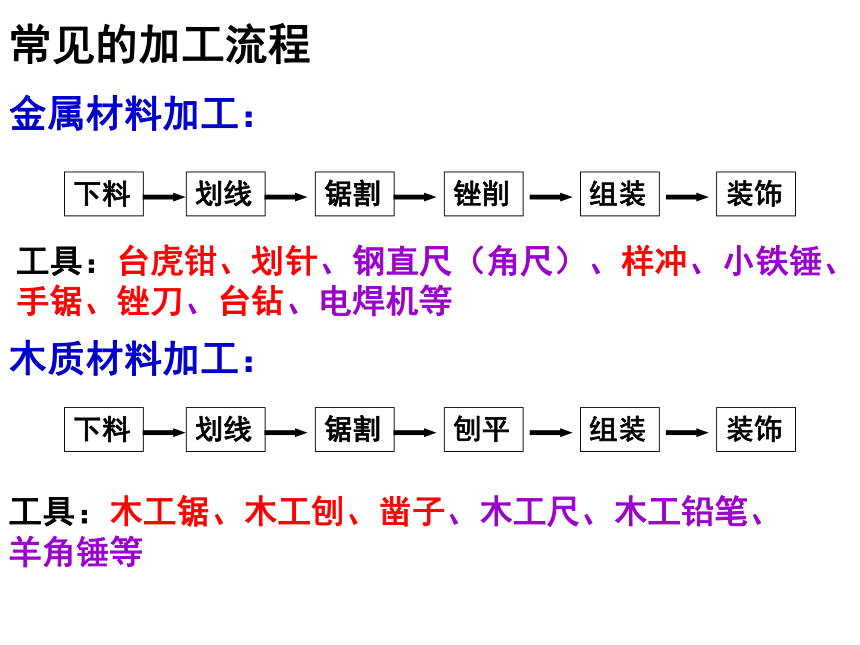

常见的加工流程
下料
划线
锯割
锉削
组装
装饰
下料
划线
锯割
刨平
组装
装饰
金属材料加工：
木质材料加工：
工具：台虎钳、划针、钢直尺（角尺）、样冲、小铁锤、手锯、锉刀、台钻、电焊机等
工具：木工锯、木工刨、凿子、木工尺、木工铅笔、 羊角锤等
三、流程的优化
1、流程优化的意义及主要内容
（1）意义：
提高工作效率、降低成本、降低劳动强度、节约能耗、减少环境污染、保证安全生产等。
（2）内容：
工期优化、工艺优化、成本优化、技术优化、质量优化等。
2、流程优化与设备、材料之间的关系
材料、设备的改变会使得流程改变。
3、流程优化过程中所应考虑的主要问题
流程与材料、设备、工艺有着密切的关系，在优化流程时，需要充分考虑到这些条件。
要求c
10．如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程是( )
B
热处理是为增加镰刀的硬度，制齿在先相对较容易。
后来，该公司配送中心对配送流程进行了优化，实现零库存配送。优化后的流程图如下：
38．某公司配送中心原来的商品配送流程图如下：
根据上面文字材料，完成下列各题，在有“ ▲ ”处填上相应内容。
（1）由于该公司配送中心减少了 ① ▲ 环节，因此节省了存放空间；采用了 ② ▲ ，从而大大节省了人力。
（2）在优化后的配送流程中，最先需要配送需求信息的环节是 ▲ (请选择一个选项，填写序号)
A．自动分捡 B．自动打包 C．自动贴标签 D．送货
上货架
智能传送带（或自动分检、自动打包、自动贴标签）
A
15．某毛织厂的生产流程如图所示，若产品质检不合格，则应将其移交到的环节是（ ）
A.材料采购
B.包装入库
C.生产
D.样品制作
C
2010年会考
16．农产品物流包括农产品产后加工、包装、储存、运输和配送等环节。为了建立高效、便捷的农产品物流网络，下列措施不合理的是( )
A．建立便捷的海运、铁路、公路网络
B．优化从产地到超市的中间环节
C．采用标准化的包装、货架、装卸设备
D．建更多的仓库，让农产品储存更长的时间
D
2010年会考
17．用薄钢板加工如图所示的零件，以下加工流程合理的是（ ）
A．锯割→划线→钻孔→锉削
B．划线→锯割→钻孔→锉削
C．钻孔→划线→锯割→倒角
D．锯割→打磨→划线→钻孔
B
2010年会考
21．根据图甲所示的三视图，在一根木条上划线（如图乙所示）后，她设计了以下四种加工流程，其中合理的是（ ）
A．从①②锯入→ 从⑤④锯入→ 逐渐凿至③→ 锉销修整
B．从③锯入→ 从⑤④凿入→从①②凿入→锉销修整
C．从①②锯入→逐渐凿至③→ 从⑤④锯入→锉销修整
D．从⑤④锯入→ 逐渐凿至③→从①②锯入→ 锉销修整
A
2010年会考
