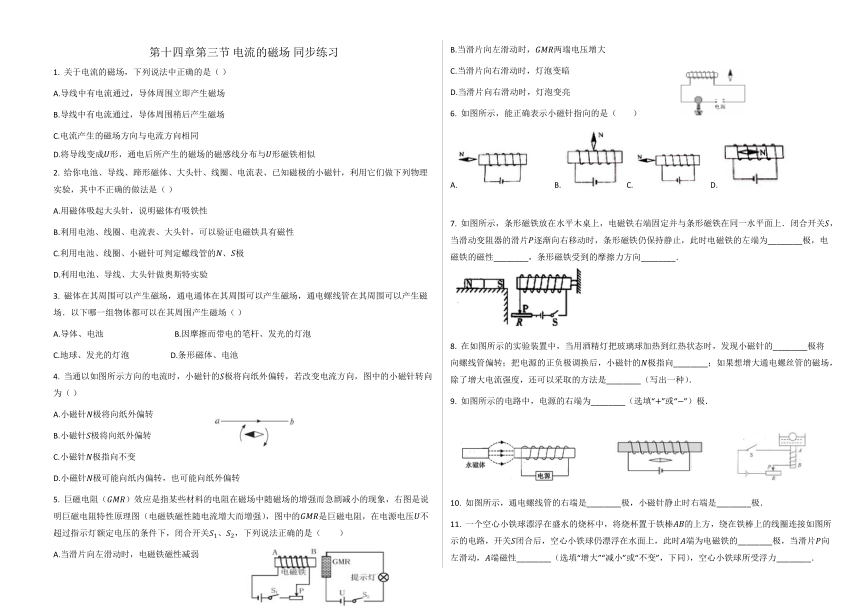

1228090010871200第十四章第三节 电流的磁场 同步练习
1. 关于电流的磁场，下列说法中正确的是（ ）
A.导线中有电流通过，导体周围立即产生磁场
B.导线中有电流通过，导体周围稍后产生磁场
C.电流产生的磁场方向与电流方向相同
D.将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似
2. 给你电池、导线、蹄形磁体、大头针、线圈、电流表、已知磁极的小磁针，利用它们做下列物理实验，其中不正确的做法是（ ）
A.用磁体吸起大头针，说明磁体有吸铁性
B.利用电池、线圈、电流表、大头针，可以验证电磁铁具有磁性
C.利用电池、线圈、小磁针可判定螺线管的N、S极
D.利用电池、导线、大头针做奥斯特实验
3. 磁体在其周围可以产生磁场，通电通体在其周围可以产生磁场，通电螺线管在其周围可以产生磁场．以下哪一组物体都可以在其周围产生磁场（ ）
A.导体、电池 B.因摩擦而带电的笔杆、发光的灯泡
C.地球、发光的灯泡 D.条形磁体、电池
4. 当通以如图所示方向的电流时，小磁针的S极将向纸外偏转，若改变电流方向，图中的小磁针转向为（ ）
2843530201930A.小磁针N极将向纸外偏转
B.小磁针S极将向纸外偏转
C.小磁针N极指向不变
D.小磁针N极可能向纸内偏转，也可能向纸外偏转
5. 巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象，右图是说明巨磁电阻特性原理图（电磁铁磁性随电流增大而增强），图中的GMR是巨磁电阻，在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，下列说法正确的是（ ????????）
342265019050A.当滑片向左滑动时，电磁铁磁性减弱
B.当滑片向左滑动时，GMR两端电压增大
400621557150C.当滑片向右滑动时，灯泡变暗
D.当滑片向右滑动时，灯泡变亮
6. 如图所示，能正确表示小磁针指向的是（????????）
A. B.??C.? D.??
7. 如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为________极，电磁铁的磁性________，条形磁铁受到的摩擦力方向________．

8. 在如图所示的实验装置中，当用酒精灯把玻璃球加热到红热状态时，发现小磁针的________极将向螺线管偏转；把电源的正负极调换后，小磁针的N极指向________；如果想增大通电螺丝管的磁场，除了增大电流强度，还可以采取的方法是________（写出一种）．
9. 如图所示的电路中，电源的右端为________（选填“+”或“?”）极．

1733551822452901315125095503047024765
10. 如图所示，通电螺线管的右端是________极，小磁针静止时右端是________极．
11. 一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极，当滑片P向左滑动，A端磁性________（选填“增大”“减小”或“不变”，下同），空心小铁球所受浮力________．

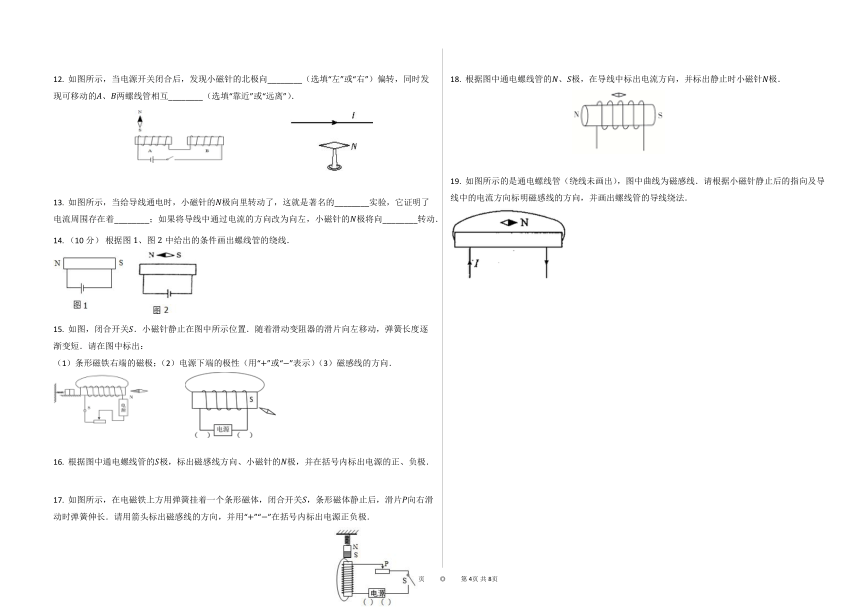

12. 如图所示，当电源开关闭合后，发现小磁针的北极向________（选填“左”或“右”）偏转，同时发现可移动的A、B两螺线管相互________（选填“靠近”或“远离”）．
417385549530142621034290
13. 如图所示，当给导线通电时，小磁针的N极向里转动了，这就是著名的________实验，它证明了电流周围存在着________；如果将导线中通过电流的方向改为向左，小磁针的N极将向________转动．
14. （10分） 根据图1、图2中给出的条件画出螺线管的绕线．

231775091059015. 如图，闭合开关S．小磁针静止在图中所示位置．随着滑动变阻器的滑片向左移动，弹簧长度逐渐变短．请在图中标出：
（1）条形磁铁右端的磁极；（2）电源下端的极性（用“+”或“?”表示）（3）磁感线的方向．

16. 根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
495427063627017. 如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长．请用箭头标出磁感线的方向，并用“+”“?”在括号内标出电源正负极．

213931535433018. 根据图中通电螺线管的N、S极，在导线中标出电流方向，并标出静止时小磁针N极．

19. 如图所示的是通电螺线管（绕线未画出），图中曲线为磁感线．请根据小磁针静止后的指向及导线中的电流方向标明磁感线的方向，并画出螺线管的导线绕法．


参考答案
一、 选择题
1.A
2.D
解：A、大头针是铁质的，磁体能吸引大头针，说明有磁性．不符合题意．
B、用电池给线圈通电，通电螺线管具有磁性，能吸引大头针．不符合题意．
C、用电池给线圈通电，通电螺线管具有磁性，把磁针放在通电螺线管的一端，根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的N、S极．不符合题意．
D、奥斯特实验表明电流周围有磁场，磁场对放入的磁体产生磁力作用，现在没有磁针无法证明电流周围是否具有磁场．符合题意．
故选D．
3.C
解：A、导体、电池没有电流通过，周围就不会存在磁场．所以A不符合题意．
B、因摩擦而带电的笔杆没有电流通过，所以其周围不会存在磁场，所以B不符合题意．
C、地球是一个大磁体，所以周围存在磁场，发光的灯泡有电流通过，所以周围存在磁场．C符合题意．
D、电池没有电流通过，所以周围不存在磁场．D不符合题意．
故选C．
4.A
解：当电流方向向右时，小磁针的S极将向纸外偏转，若改变电流方向，则导线下方磁场方向将发生改变，故小磁针S极将向里偏转，N极将向外偏转．
故选A．
5.C
解：AB．滑片向左移动时，滑动变阻器连入电路中的电阻变小，左侧电路中的电流变大，电磁铁磁性增强，因为巨磁电阻随磁场增强而急剧减小，则右边的GMR电阻变小，所以GMR两端电压减小，故AB错误；
CD．滑片向右移动时，滑动变阻器接入电路中的电阻变大，由欧姆定律可知，左边电路中的电流减小，所以电磁铁的磁性减弱，周围磁场减弱，GMR电阻变大，由串联分压的规律可知，GMR两端的电压增大，则指示灯两端的电压减小，指示灯的实际功率变小，所以指示灯亮度变暗，故C正确，D错误．
故选C．
6.C
解：A．电流从左端流入，右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，根据同名磁极相互排斥，可知小磁针N极指向错误，故A错误；
B．电流从左端流入，右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，根据异名磁极相互吸引，可知小磁针指向错误，故B错误；
C．电流从右端流入，左端流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，根据异名磁极相互吸引，可知小磁针N极指向正确，故C正确；
D．电流从右端流入，左端流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，故D错误．
故选C．
7.S,变强,右
解：由安培定则可知，螺线管左侧为S极；
当滑片向右移动时，滑动变阻器接入电阻变小，由欧姆定律得螺线管内的电流增大，则可知螺线管的磁性增强，条形磁铁所受到的斥力增大，因条形磁铁仍处于平衡状态，所以条形磁铁所受摩擦力也增大，方向向右．
8.N,右,增加线圈匝数（或“在线圈中加铁芯”）
解：当用酒精灯把玻璃球加热到红热状态时，电路接通，利用右手安培定则可得螺线管的左端为通电螺线管产生的磁场的N极，所以小磁针的N极将向螺线管偏转；把电源的正负极调换后，通电螺线管的电流方向相反，则小磁针的N极指向右；如果想增大通电螺丝管的磁场，除了增大电流强度，还可以采取的方法是增加线圈匝数（或“在线圈中加铁芯”）．
9.+
解：根据磁感线方向可知，通电螺线管的左端为S极，所以通电螺线管的右端为N极，根据安培定则可知，电源的右端为正极．
10.N,S
解：用右手握住螺线管，使四指指向电流的方向，则螺线管的左端为S极，右端为N极；
根据小磁针N极所指的一端一定是通电螺母管的S极，则小磁针的左端为N极，右端为S极．
11.S（南）,增大,增大
解：电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；
当滑片向左移动时，滑动变阻器接入电阻减小，则由欧姆定律可知电路中电流增大，则螺线管中的磁性增大，故小铁球所受磁力增大；小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力增大，故浮力也将增大．
12.左,靠近
解：对于B螺线管，根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向为磁场的N极，所以它的右端为N极，左端为S极；同样，对于A螺线管，根据右手定则可判断出螺线管的右端为N极，左端为S极；所以两个螺线管相靠近的一端为异名磁极，相互吸引，故可移动的A、B两螺线管相互靠近．
由于通电螺线管相当于条形磁铁，周围存在着磁场，又A螺线管的左端为S，根据磁极间的相互作用，小磁针的N极会向左偏转．
13.奥斯特,磁场,外
解：(1)在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图所示，当给导线通电时，小磁针的N极向里转动了，这就是著名的奥斯特实验；它证明了电流周围存在磁场；
(2)电流方向改变，产生的磁场的方向也改变，故将导线中通过电流的方向改为向左，小磁针偏转方向也改变，小磁针的N极将向外转动．
故答案为：奥斯特；磁场；外．
14.
解：(1)据图可知，电流从螺线管的左端流入，从右端流出，且螺线管左端是N极，右端是S极，故结合安培定则可知，第一匝线圈绕在外边，如下图：
(2)小磁针的左端是N极，据磁极间的作用规律可知，故螺线管的左端是S极，其右端是N极；且电流从左端流入，右端流出，故结合安培定则可知，第一匝线圈绕在里边，如下图：
解：(1)据图可知，电流从螺线管的左端流入，从右端流出，且螺线管左端是N极，右端是S极，故结合安培定则可知，第一匝线圈绕在外边，如下图：
(2)小磁针的左端是N极，据磁极间的作用规律可知，故螺线管的左端是S极，其右端是N极；且电流从左端流入，右端流出，故结合安培定则可知，第一匝线圈绕在里边，如下图：
15.
解：如下图所示：
16.解：如图所示：
??
17.解：动变阻器的滑片P向右移动时，电路中的电阻变小，由欧姆定律I=UR，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据异名磁极相互吸引可知，通电螺线管上端为N极，下端为S极，磁体周围的磁感线都是从N极出来，回到S极，如下图所示：
右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极，如下图所示：
18.解：如图所示：
19.解：如图所示：
