13.3怎样认识和测量电流暑期训练
一、选择题
1．下列用电器工作时电流最接近false的是（　　）
A．电子手表 B．电风扇
C．白炽灯 D．电视机
2．在如图所示的物理学家中，以其名字命名电流的单位的是（　　）
A．安培 B．伽利略
C．牛顿 D．瓦特
3．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联 B．开关只能控制灯L1
C．电流表测的是总电流 D．电流表测的是灯L1的电流
4．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是（　　）
A．1.4A B．0.24A
C．0.26A D．0.28A
5．如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（ ）
A．电流过大，超过了量程
B．电流表的正、负接线柱接反了
C．电流表的指针未调零
D．电流过小
6．下列说法不正确的是（　　）
A．摩擦能起电是因为不同物质的原子核对核外电子的束缚能力不同
B．电荷的定向移动形成了电流
C．在电路中电流的方向总是从电源的正极流向负极
D．正电荷的定向移动的方向为电流方向
7．如图所示的箭头表示电流方向，其中正确的是（ ）
A．B．
C．D．
8．下列说法正确的是（ ）
A．电路中只要有电流,就一定有电源
B．电流方向总是从电源正极到电源负极
C．玻璃、橡胶是绝缘体,所以本身没有电荷
D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电
9．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（ ）
A．0.2A B．0.18A
C．0.19A D．无法确定
10．用电流表测量通过灯泡L2 的电流，如图所示的四个电路中，接法正确的是
A． B．
C． D．
二、填空题
11．电路中的电流是由电荷的______形成的，闭合电路中电流的方向是从电源的______极出发，经过开关和用电器，再回到电源。
12．高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。雷雨天气，某片云层在摩擦过程中，______（选填“得到”或“失去”）电子带正电，当它经过避雷针时，产生放电现象，此时电流的方向为______（选填“从云层到大地”或“从大地到云层”）

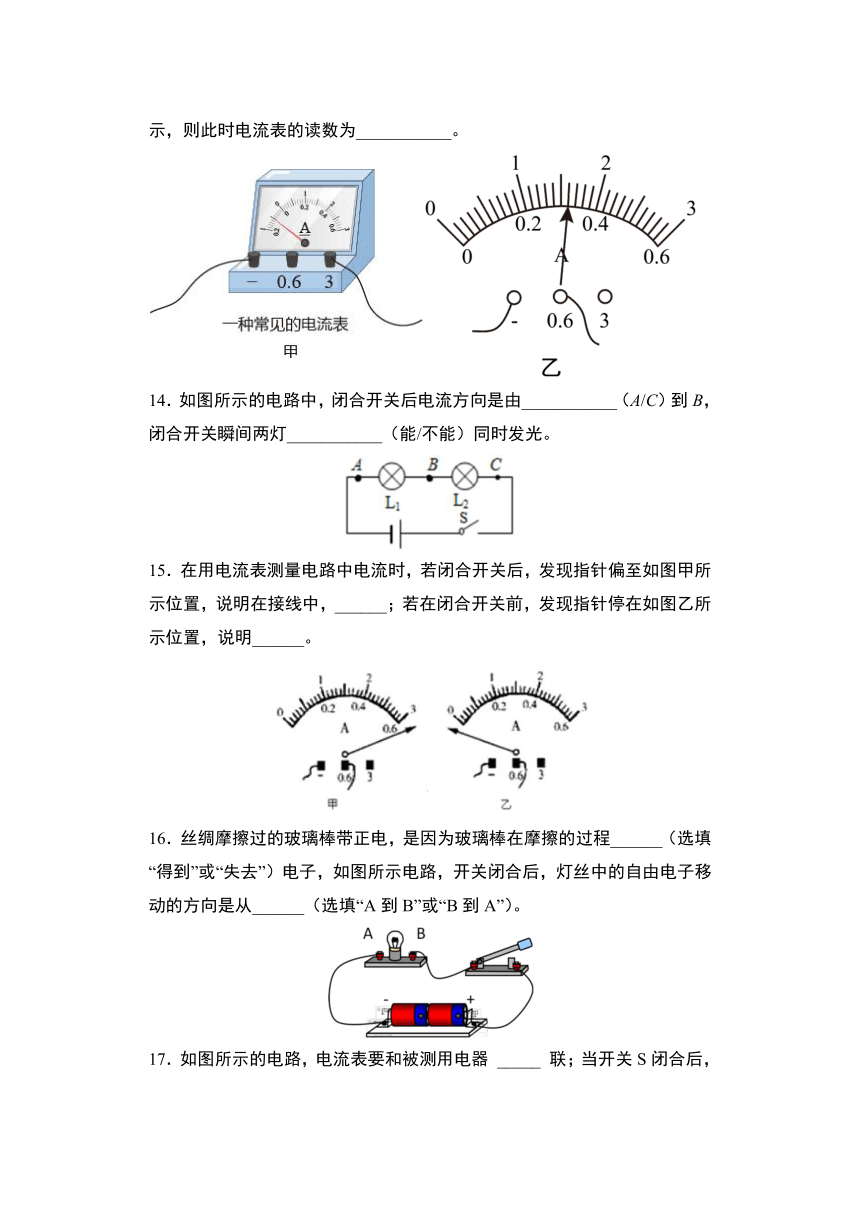

13．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
14．如图所示的电路中，闭合开关后电流方向是由___________（A/C）到B，闭合开关瞬间两灯___________（能/不能）同时发光。
15．在用电流表测量电路中电流时，若闭合开关后，发现指针偏至如图甲所示位置，说明在接线中，______；若在闭合开关前，发现指针停在如图乙所示位置，说明______。
16．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程______（选填“得到”或“失去”）电子，如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是从______（选填“A到B”或“B到A”）。
17．如图所示的电路，电流表要和被测用电器 _____ 联；当开关S闭合后，电流表测量的是通过 _____ （选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是 _____ 。
18．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
19．如图所示的电路中，灯L１、L２是_________联的，电流表A1测___________的电流。
20．如图所示，是小明在实验时连接的电路实物图。当开关S1、S2都闭合时，灯泡L1、L2___（选填“串联”或“并联”），电流表测的是____（选填“L1”、“L2”或“干路”）中的电流；当S1闭合，S2断开时灯泡___（选填“L1”、“L2”或“L1和L2”）亮。
三、解答题
21．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
(1)在连接电路时，开关应处于______状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是______；
(2)已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整；______
(3)若正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为______A。
22．如图所示的电路叫热电偶电路。 将铜丝与铁丝的两个接头分别放在温度不同的环境中。例如：冰水混合物中和酒精灯的火焰上，此时会发现电流表有读数。课外小组的同学研究了热电偶电路中电流与温度差的关系，他们得到的数据如表：
A、B两接点间的温度差（false）
0
1
100
200
300
500
800
1000
1500
1700
电路中的电流（false）
0
1
64
142
229
417
731
956
1545
1781
(1)电流表右端的接线柱为“+”，指针向右偏转，用箭头在图中标出流过右侧铜丝的电流方向______。
(2)热电偶电路在电路中可以作为______（选填“电源”、“用电器”、“导线”）使用，由题中条件可以判断，此时______（选填“A”或“B”）相当于电源的正极。
(3)从数据中可以得到这样的结论：false、false两金属接点的温度差越______，电流大。
答案
1．B 2．A 3．D 4．D 5．B
6．C 7．D 8．A 9．A 10．B
11．定向移动 正 12．失去 从云层到大地 13．a 0.32A
14．C 能 15．量程选小了 未调零 16．失去 A到B
17．串 L2 0.28A 18．800 8×105 0.7 7×10-4 0.1
19．并 干路 20．并联 干路 L1
21．断开 调零 0.36
22． 电源 B 大
