13.4探究串、并联电路中的电流 2021年暑期训练 沪粤版物理九年级上册（含答案）

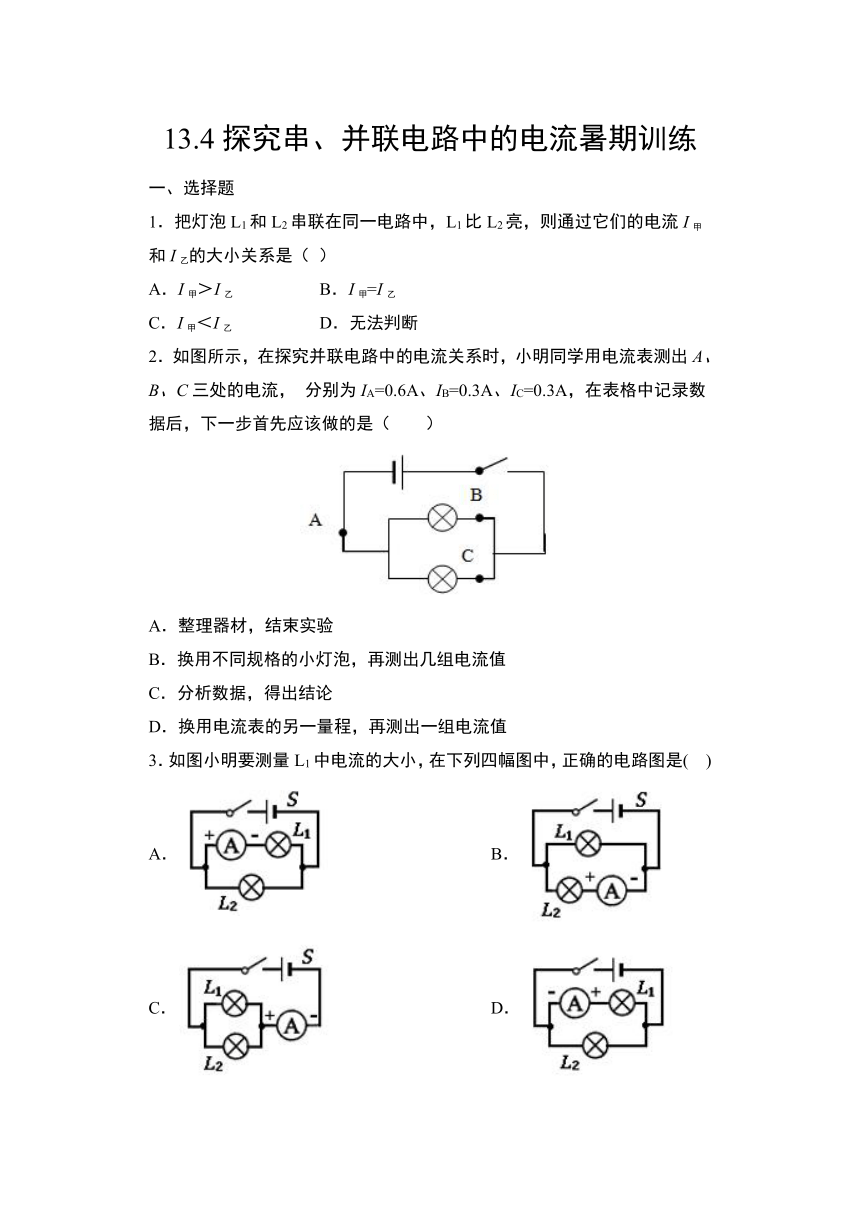

13.4探究串、并联电路中的电流暑期训练
一、选择题
1．把灯泡L1和L2串联在同一电路中，L1比L2亮，则通过它们的电流I甲和I乙的大小关系是（ ）
A．I甲＞I乙 B．I甲=I乙
C．I甲＜I乙 D．无法判断
2．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流， 分别为IA=0.6A、IB=0.3A、IC=0.3A，在表格中记录数据后，下一步首先应该做的是（ ）
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
3．如图小明要测量L1中电流的大小，在下列四幅图中，正确的电路图是( )
A． B．
C． D．

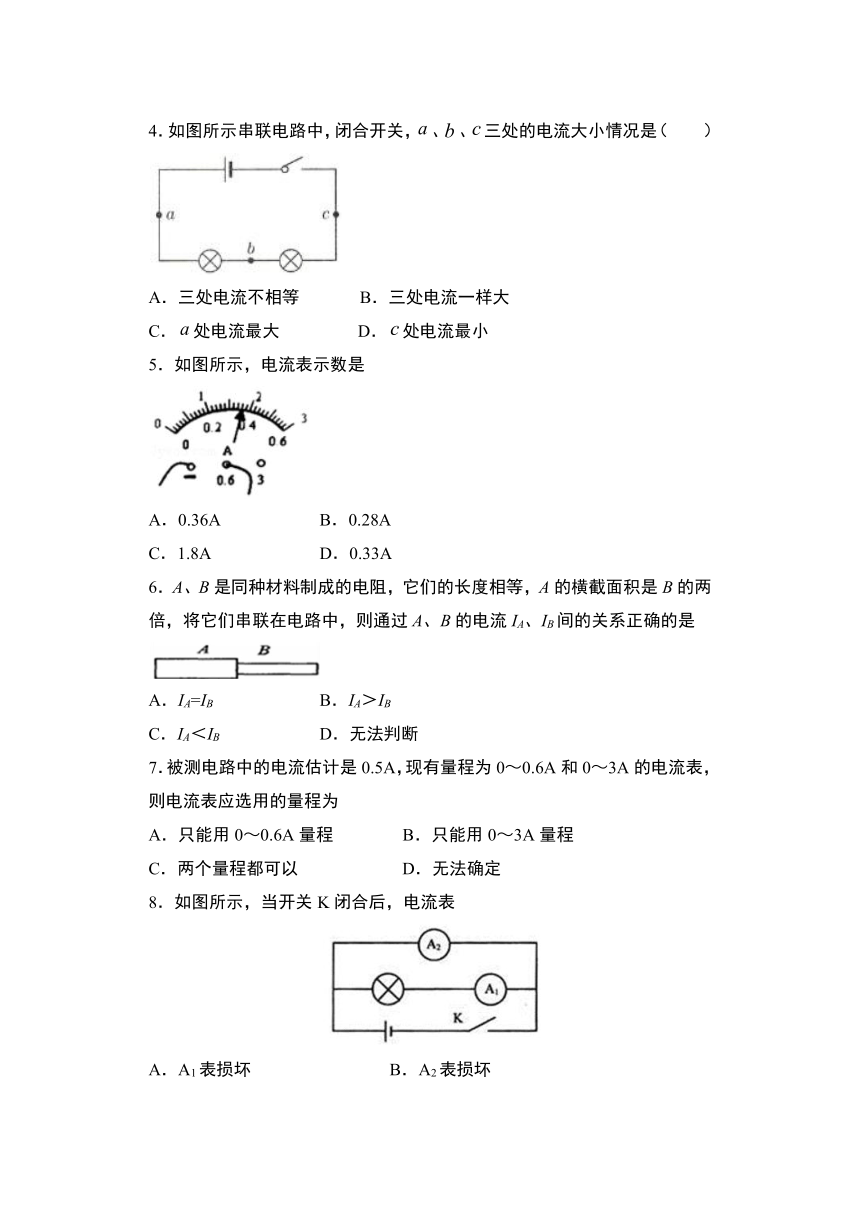

4．如图所示串联电路中，闭合开关，false、false、false三处的电流大小情况是（ ）
A．三处电流不相等 B．三处电流一样大
C．false处电流最大 D．false处电流最小
5．如图所示，电流表示数是
A．0.36A B．0.28A
C．1.8A D．0.33A
6．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是
A．IA=IB B．IA＞IB
C．IA＜IB D．无法判断
7．被测电路中的电流估计是0.5A，现有量程为0～0.6A和0～3A的电流表，则电流表应选用的量程为
A．只能用0～0.6A量程 B．只能用0～3A量程
C．两个量程都可以 D．无法确定
8．如图所示，当开关K闭合后，电流表
A．A1表损坏 B．A2表损坏
C．A1和A2表都损坏 D．A1和A2表都不损坏

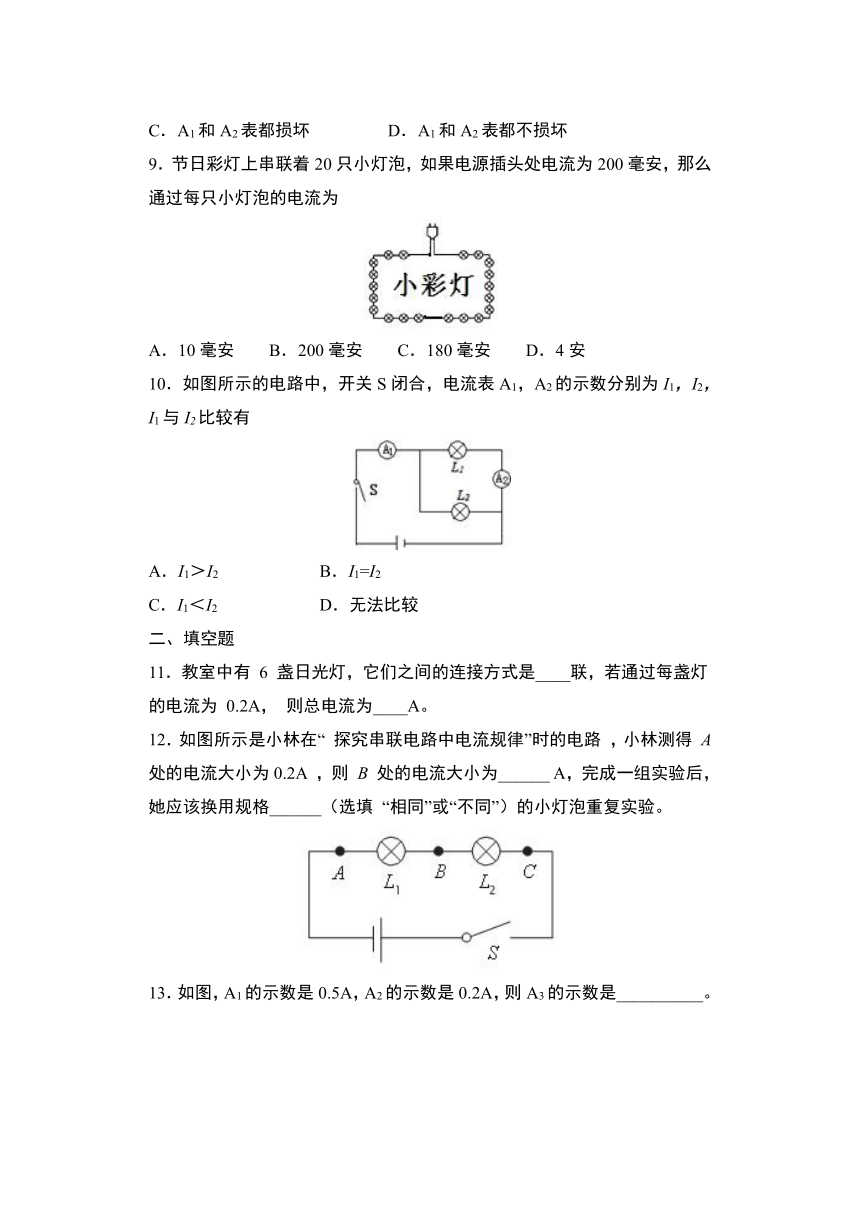

9．节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为
A．10毫安 B．200毫安 C．180毫安 D．4安
10．如图所示的电路中，开关S闭合，电流表A1，A2的示数分别为I1，I2，I1与I2比较有
A．I1＞I2 B．I1=I2
C．I1＜I2 D．无法比较
二、填空题
11．教室中有 6 盏日光灯，它们之间的连接方式是____联，若通过每盏灯的电流为 0.2A， 则总电流为____A。
12．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
13．如图，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是__________。

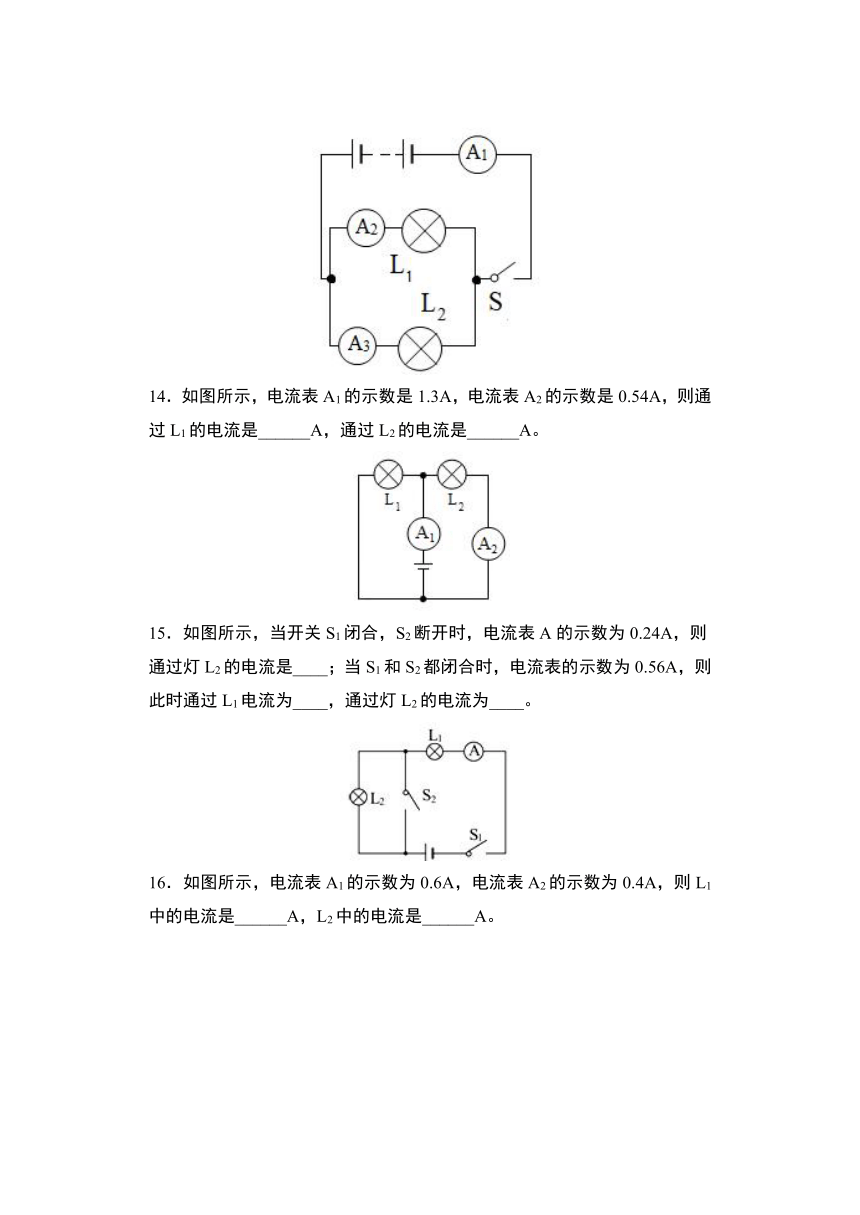

14．如图所示，电流表A1的示数是1.3A，电流表A2的示数是0.54A，则通过L1的电流是______A，通过L2的电流是______A。
15．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L2的电流是____；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过L1电流为____，通过灯L2的电流为____。
16．如图所示，电流表A1的示数为0.6A，电流表A2的示数为0.4A，则L1中的电流是______A，L2中的电流是______A。
17．甲乙两个灯泡串联在同一电源上，甲灯发光较亮，乙灯发光较暗，已知通过甲的电流是0.4A，则通过乙灯的电流________0.4A（选填“大于”、“等于”或“小于”），若甲灯灯丝断了，则乙灯________发光（选填“仍能”或“不能”）。
18．如图所示，合上开关，电流表A1的示数为1.4A，电流表A2的示数为0.5A，则通过灯L2的电流为_____________A，若用电流表单独测灯泡L1的电流，应选用________量程（选“0~0.6A”或“0~3A”）。
19．如图1所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图2所示，则流过灯泡L1的电流为______A，流过灯泡L2的电流为______A。
20．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______（选填“变大”、“变小”或“不变”）。
三、解答题
21．观察图所示的电路连接图。
(1)闭合开关S，电路处于____________状态。（填：“通路”、“断路”或“短路”）
(2)请你改动图25中的一根导线，使电路中的两只灯泡并联。（在去掉的导线上画“×”）
22．小明在探究“并联电路中电流的规律”时连接了如图所示的电路，在闭合开关前，他再次检查所连接的实物电路，发现了问题，随后他在原电路上只改动了一根导线便解决了问题。
(1)请你在图中改动的一根导线上画“×”，并用笔画线代替导线画出正确的连接，使两只电流表分别测量干路和支路的电流。
(2)画出改正后的电路图。
23．如图是“探究串联电路电流特点”的实验电路图。
（1）为了使实验结果更具有普遍性，选择小灯泡的规格应该是______（填“相同”或“不相同”）。
（2）连接电路时开关应该______。
（3）测得的实验数据如下表所示，从他们的实验数据中可以看出串联电路电流规律是______。
电流表的位置
A
B
C
电流I/A
0.3
0.3
0.3
电流I/A
0.2
0.2
0.2
电流I/A
0.4
0.4
0.4
24．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)连接电路时，为了安全起见，开关应___________。
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：___________。
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为___________A。
(4)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数___________（选填“变大”“变小”或“不变”）。
答案
1．B 2．B 3．A 4．B 5．A
6．A 7．A 8．B 9．B 10．A
11．并 1.2 12．0.2 不同 13．0.3A 14．0.76 0.54
15．0.24A 0.56A 0A 16．0.2 0.4 17．等于 不能
18．0.5 0~3A 19．0.24 0.96 20．L2 变小
21．短路
22．（1）；
（2）
23．不相同 断开 电流处处相等
24．断开 L1断路（或L1开路） 电流表正负接线柱接反了 0.24A 不变
