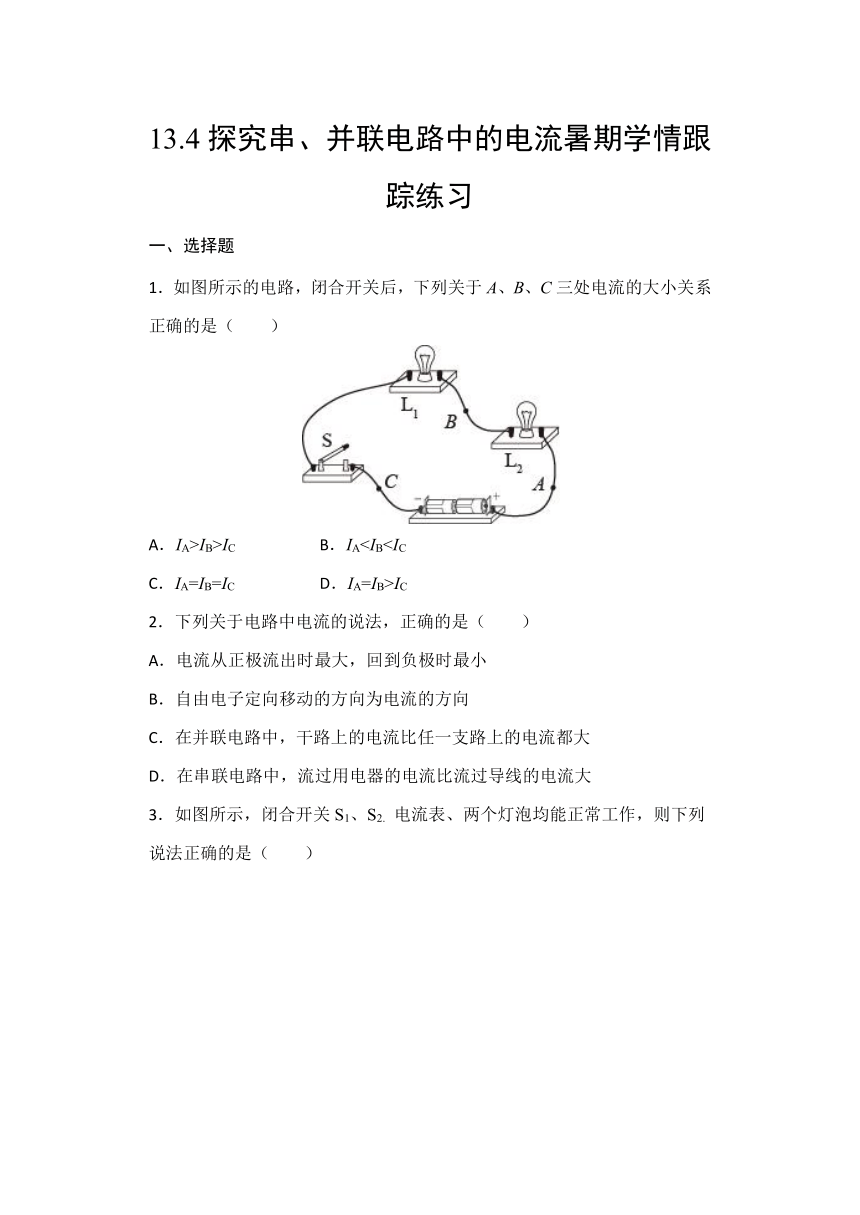

13.4探究串、并联电路中的电流 练习 2021年暑假预习沪粤版物理九年级上册（含答案）

13.4探究串、并联电路中的电流暑期学情跟踪练习
一、选择题
1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC B．IA C．IA=IB=IC D．IA=IB>IC
2．下列关于电路中电流的说法，正确的是（　　）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大

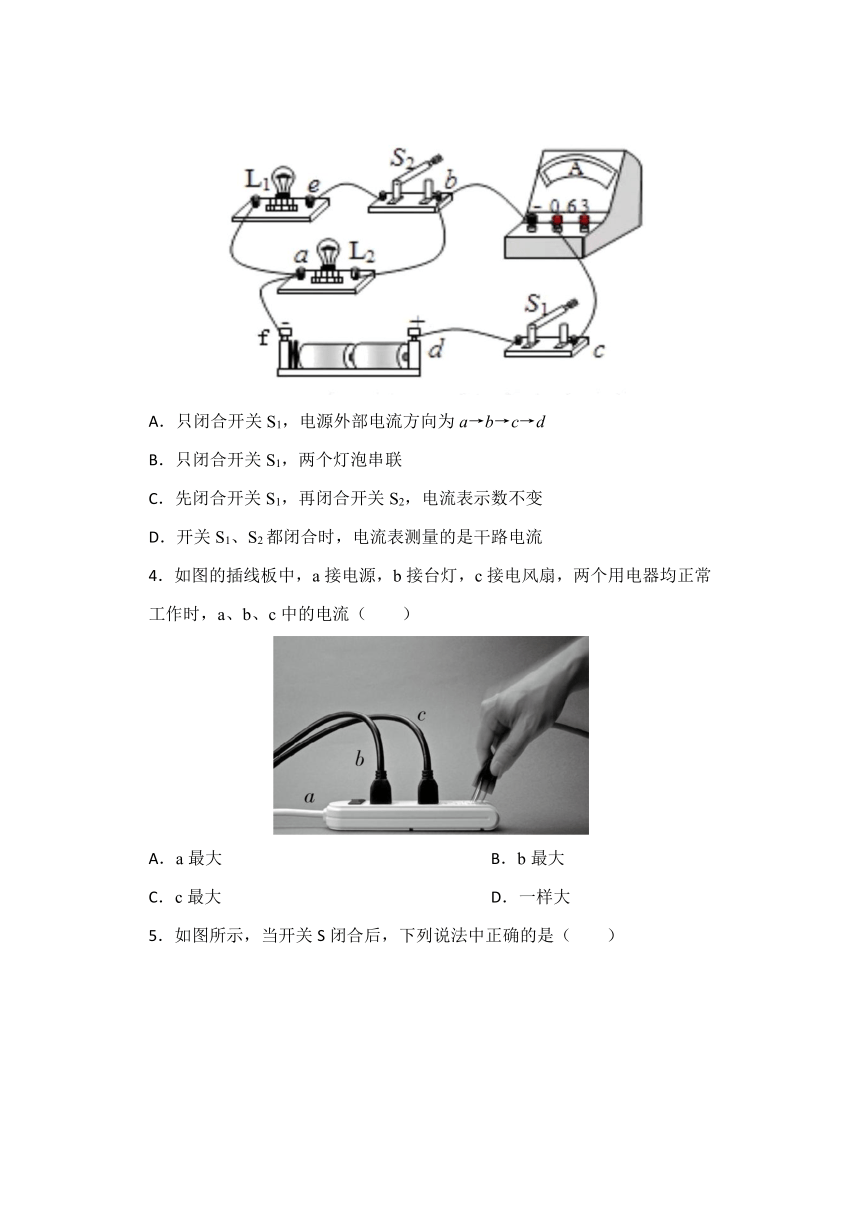

3．如图所示，闭合开关S1、S2. 电流表、两个灯泡均能正常工作，则下列说法正确的是（　　）
A．只闭合开关S1，电源外部电流方向为a→b→c→d
B．只闭合开关S1，两个灯泡串联
C．先闭合开关S1，再闭合开关S2，电流表示数不变
D．开关S1、S2都闭合时，电流表测量的是干路电流
4．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A．a最大 B．b最大
C．c最大 D．一样大

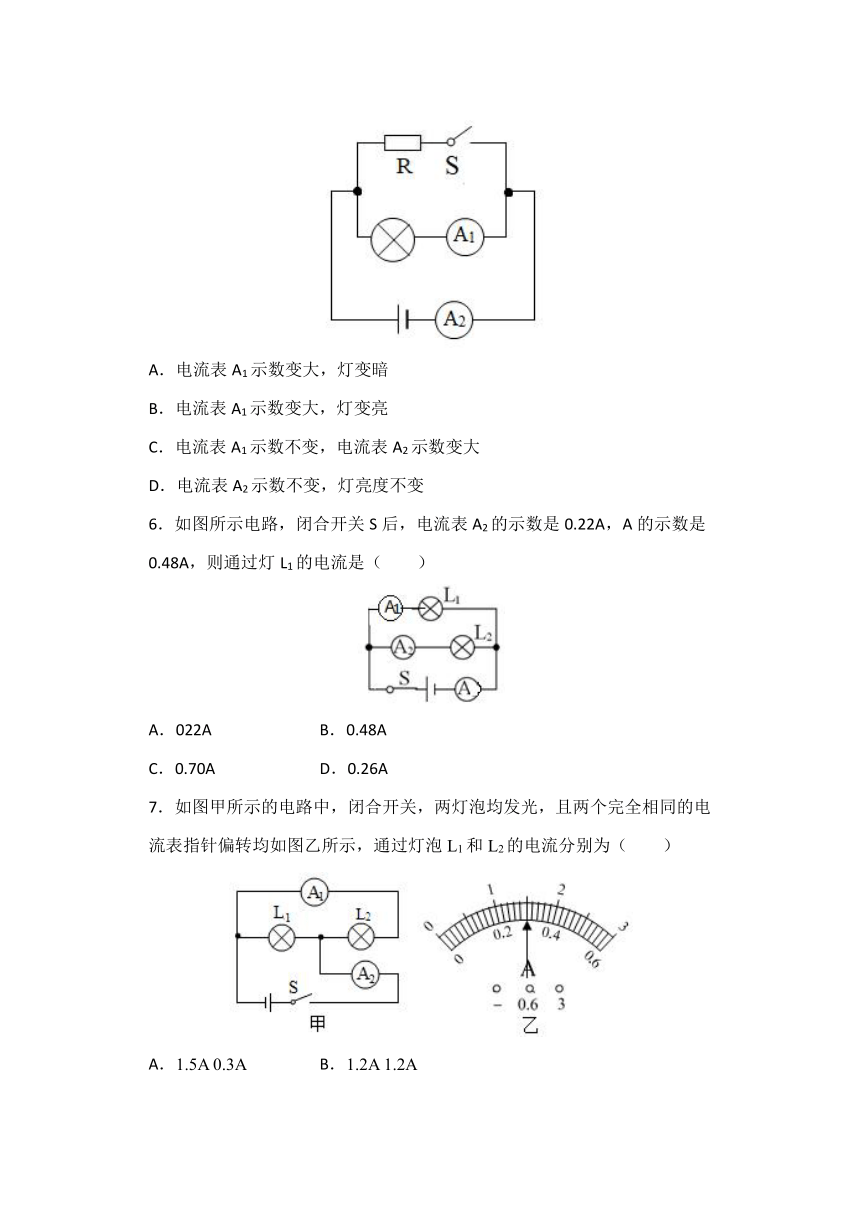

5．如图所示，当开关S闭合后，下列说法中正确的是（　　）
A．电流表A1示数变大，灯变暗
B．电流表A1示数变大，灯变亮
C．电流表A1示数不变，电流表A2示数变大
D．电流表A2示数不变，灯亮度不变
6．如图所示电路，闭合开关S后，电流表A2的示数是0.22A，A的示数是0.48A，则通过灯L1的电流是（　　）
A．022A B．0.48A
C．0.70A D．0.26A
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A
C．0.3A 0.3A D．1.2A 0.3A

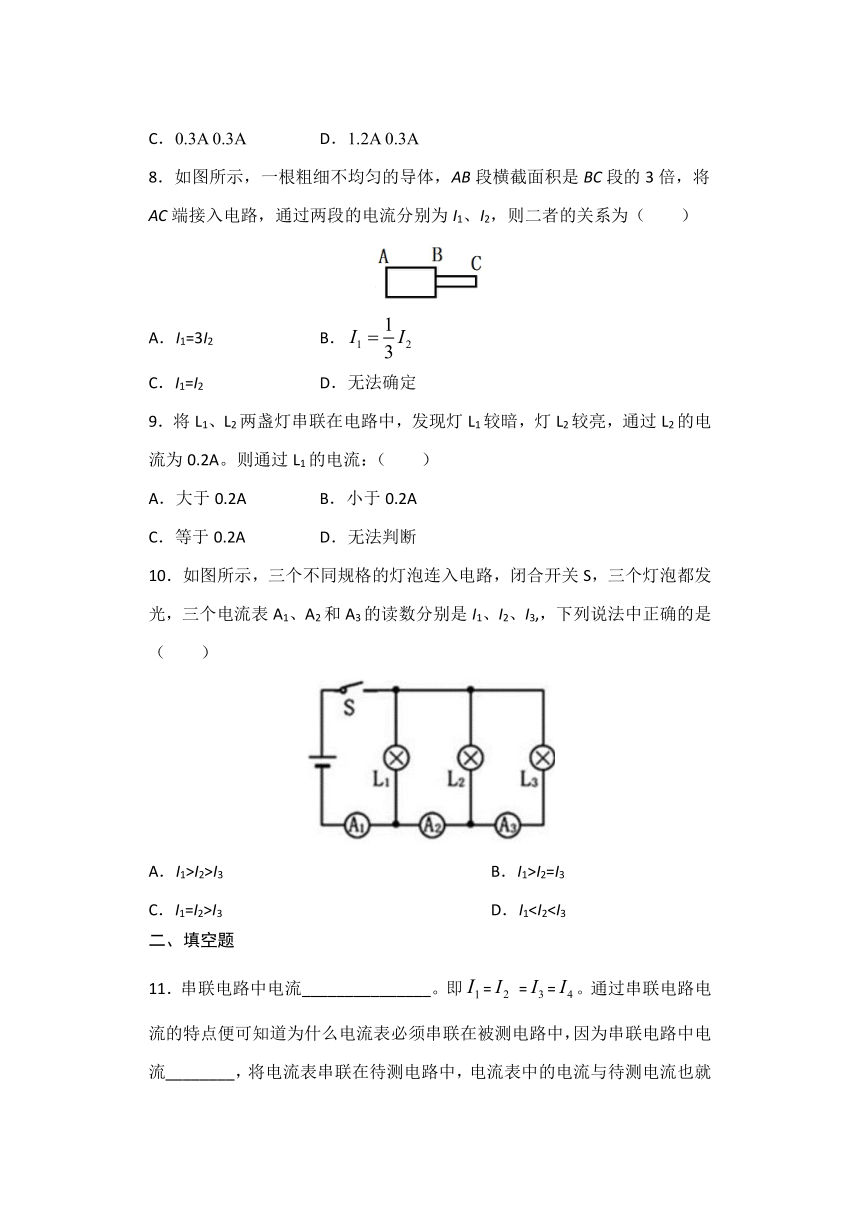

8．如图所示，一根粗细不均匀的导体，AB段横截面积是BC段的3倍，将AC端接入电路，通过两段的电流分别为I1、I2，则二者的关系为（　　）
A．I1=3I2 B．false
C．I1=I2 D．无法确定
9．将L1、L2两盏灯串联在电路中，发现灯L1较暗，灯L2较亮，通过L2的电流为0.2A。则通过L1的电流：（ ）
A．大于0.2A B．小于0.2A
C．等于0.2A D．无法判断
10．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（　　）
A．I1>I2>I3 B．I1>I2=I3
C．I1=I2>I3 D．I1二、填空题
11．串联电路中电流_______________。即false=false=false=false。通过串联电路电流的特点便可知道为什么电流表必须串联在被测电路中，因为串联电路中电流________，将电流表串联在待测电路中，电流表中的电流与待测电流也就________，所以电流表测出的电流也就是待测电路的电流。
12．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。

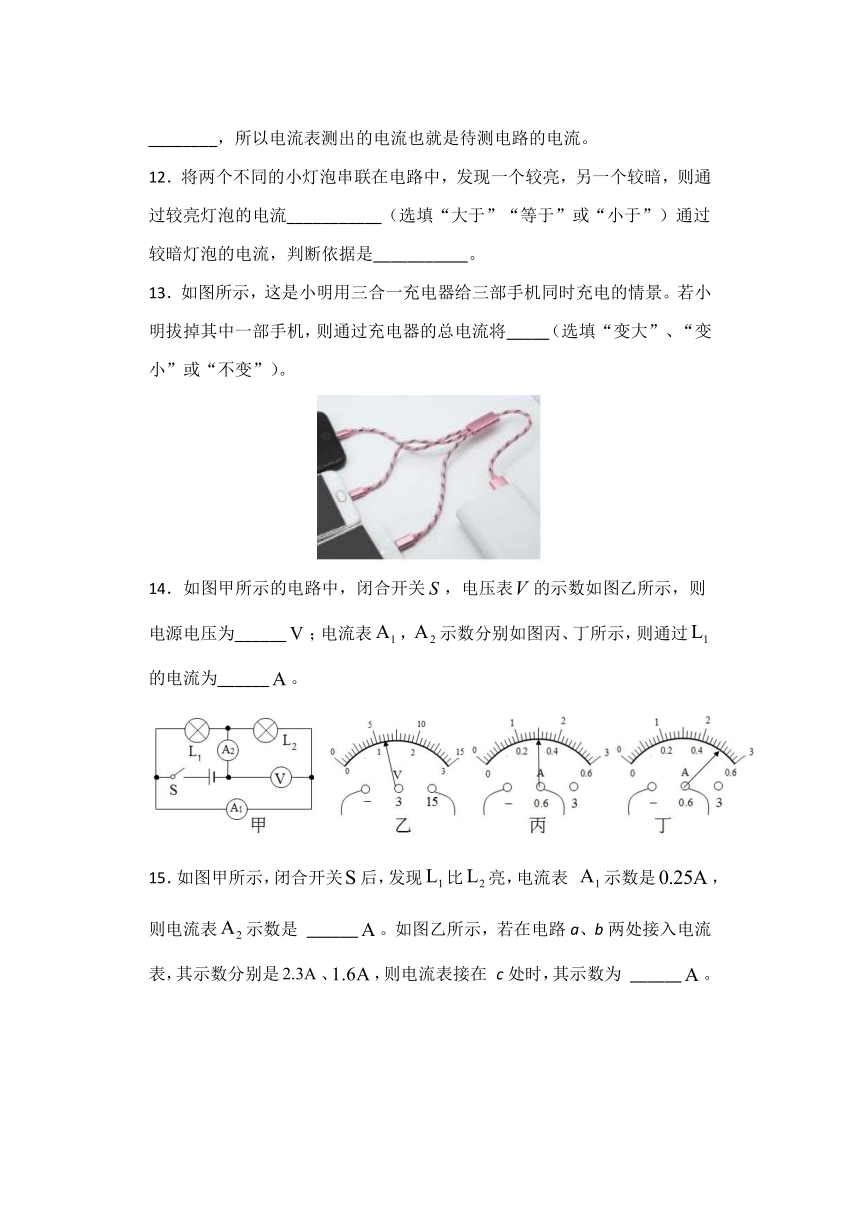

13．如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将_____（选填“变大”、“变小”或“不变”）。
14．如图甲所示的电路中，闭合开关false，电压表false的示数如图乙所示，则电源电压为______false；电流表false，false示数分别如图丙、丁所示，则通过false的电流为______false。
15．如图甲所示，闭合开关false后，发现false比false亮，电流表 false示数是false，则电流表false示数是 ______false。如图乙所示，若在电路a、b两处接入电流表，其示数分别是false、false，则电流表接在 c处时，其示数为 ______false。
16．有一种节目彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为_____mA＝_____A。
17．日光灯的电流为I1=150mA，电冰箱的电流约I2=0.8A，计算器中电源的电流为I3=100μA。则电流由小到大的排列顺序为：___________＜___________＜___________。
18．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
19．在串联电路中，开关______（填“可以”或“不可以”）控制所有用电器，开关位置的改变______（填“会”或“不会”）影响它对用电器的控制作用。
20．如图所示，当开关S闭合时，电流表A1的示数是3A，电流表A2的示数是1.2A，电流表A3的示数是2.8A，则通过灯L1的电流是______A，通过灯L3的电流是______A。
三、解答题
21．小刚和小和一起做“探究并联电路中电流的规律”实验，图甲是他们设计的电路图（图中A、B、C三点分别是电流表的三个接入点），图乙是他们测量电流时连接的实验电路。请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画代替导线连接正确的电路。
22．如图是做“探究并联电路的电流特点”的实验时未完全连接的实物图。若要测false支路的电流，请用笔画线完成实物电路的连接，并画出电路图。
23．在探究串联电路中电流规律时，小华使用两个相同灯泡进行实验，获得数据如表所示。
a点电流/A
b点电流/A
c点电流/A
0.2
0.2
0.2
（1）小华由此得出结论：在串联电路中______；
（2）小华的结论_____（填“可靠”或“不可靠”），理由______。
24．为了探究并联电路中电流关系，小瑜同学设计了如图甲所示电路进行实验。
（1）他按照甲图连接好并联电路，测量干路电流应该将电流表串联在甲图中的______（选填“A”、“B”或“C”）处，但闭合开关前，未注意观察电流表指针如图乙所示，接通电路后电流表读数如图丙所示，则此时干路电流的真实值______（选填“大于”、“等于”或“小于”）0.56A；
（2）改正错误后小瑜把电流表接入C处测量支路电流，闭合开关后，电流表的指针来回摆动。故障的原因可能是______
A．电流表被烧坏
B．某段导线断开
C．某电阻被短路
D．某接线柱处接触不良
（3）小芳重新检查和连接了电路中各个接线柱后电路恢复正常，多次实验且记录数据后，她总结得出结论：在并联电路中______。
IA
IB
IC
第一次测量
0.22A
0.12A
0.10A
第二次测量
0.44A
0.24A
0.20A
第三次测量
0.55A
0.30A
0.25A
答案
1．C 2．C 3．D 4．A 5．C
6．D 7．D 8．C 9．C 10．A
11．处处相等 处处相等 相等
12．等于 串联电路中，电流处处相等 13．变小 14．6 0.2
15．0.25 0.7 16．200 0.2 17．I3 I1 I2
18．电路接触不良 串联电路各处电流相等 19．可以 不会
20．1.8 0.2
21．
22．
23．各处的电流都相等 不可靠 实验次数太少，结论有偶然性
24．A 大于 D 干路电流等于支路电流之和
