初中物理人教版八年级上册第五章 第1节 透镜 课件（共47张PPT）

(共47张PPT)

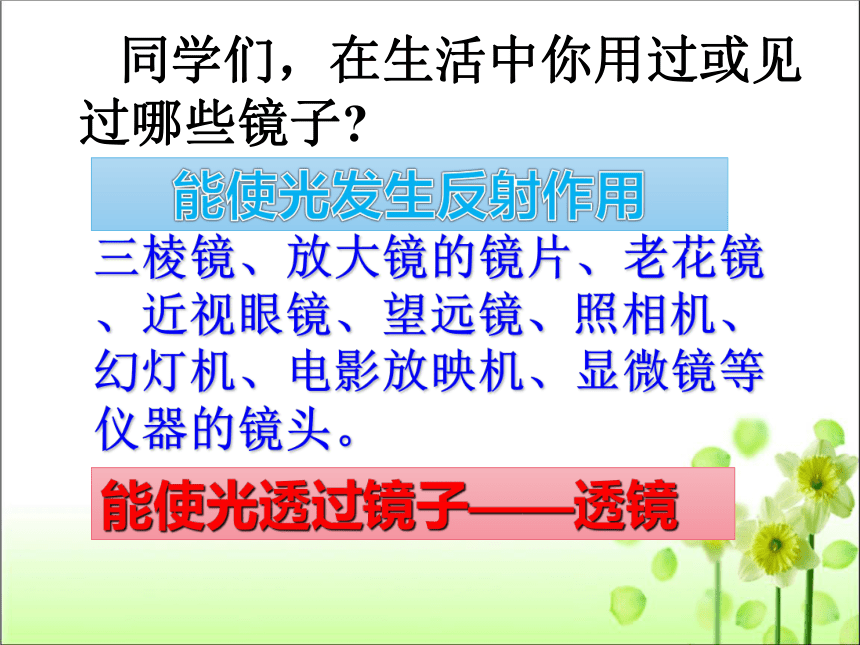

同学们，在生活中你用过或见过哪些镜子?
穿衣镜、平面镜、反光镜、
三棱镜、放大镜的镜片、老花镜、近视眼镜、望远镜、照相机、幻灯机、电影放映机、显微镜等仪器的镜头。
能使光发生反射作用
能使光透过镜子——透镜
这些仪器与我们的生活息息相关，它们的主要部件是透镜。
第五章
透镜及其应用
第1节　透镜
新知梳理
应用示例
课堂小结
课堂反馈

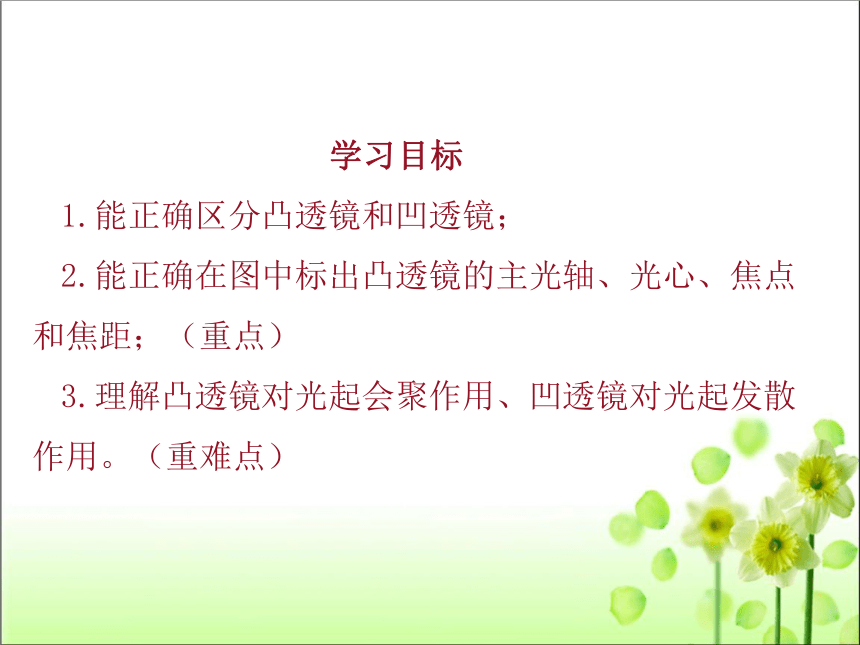

学习目标
1.能正确区分凸透镜和凹透镜；
2.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距；（重点）
3.理解凸透镜对光起会聚作用、凹透镜对光起发散作用。（重难点）
透镜的种类有哪些？

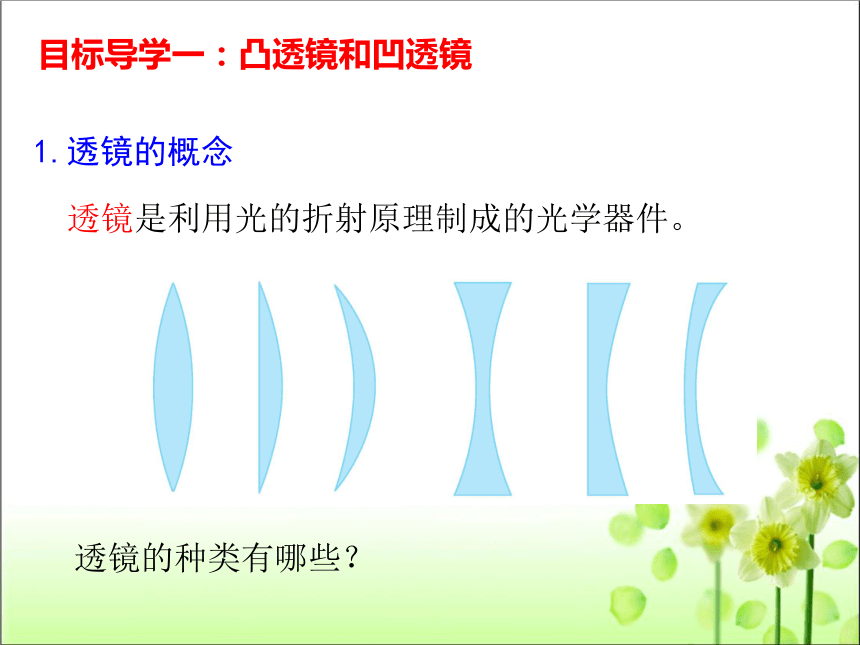

1.透镜的概念
透镜是利用光的折射原理制成的光学器件。
目标导学一：凸透镜和凹透镜

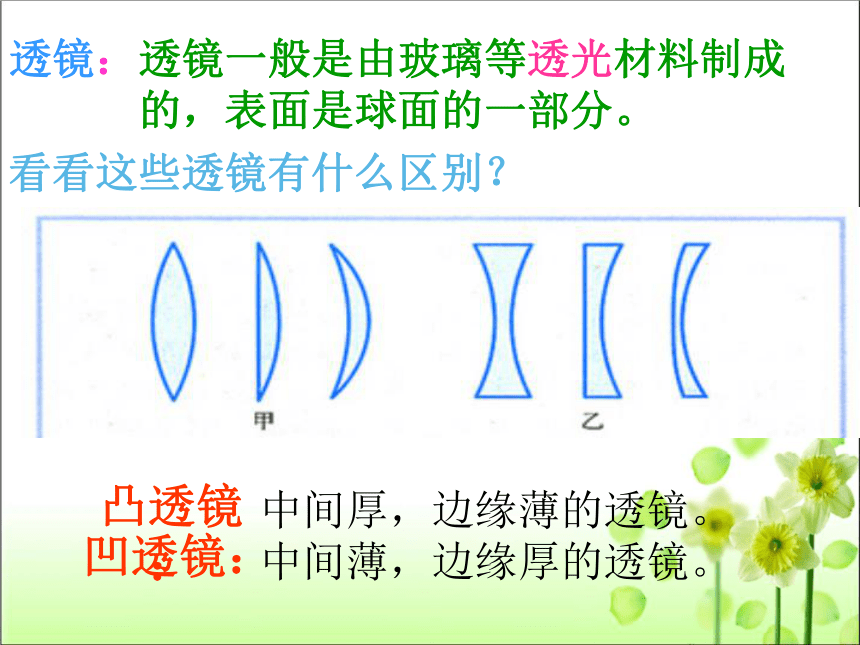

看看这些透镜有什么区别？
透镜：透镜一般是由玻璃等透光材料制成的，表面是球面的一部分。
中间厚，边缘薄的透镜。
中间薄，边缘厚的透镜。
凸透镜：
凹透镜：
凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚
透镜的纵剖面:
2.透镜的种类
属于凸透镜的是：
属于凹透镜的是：
A
、C、D
B
、E
、F

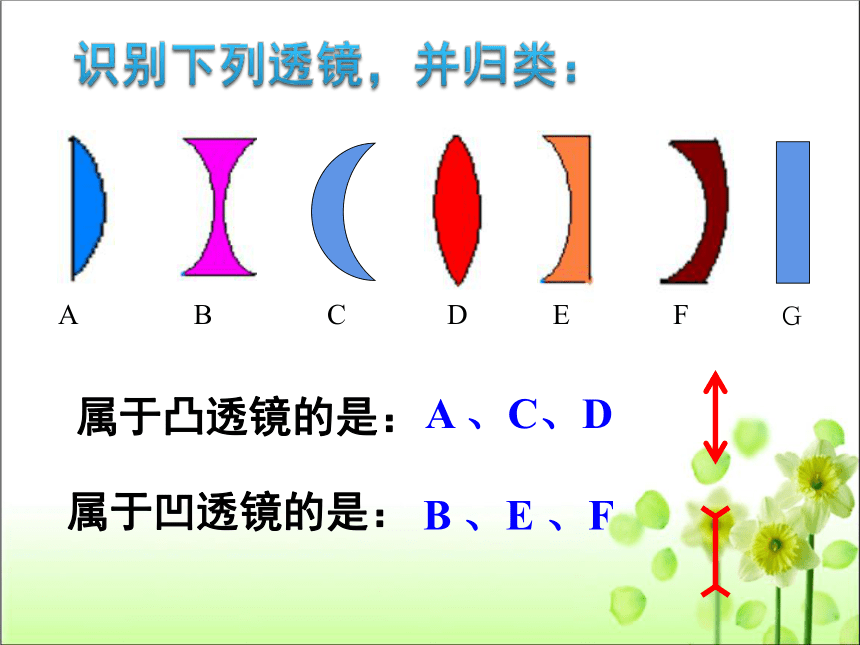

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

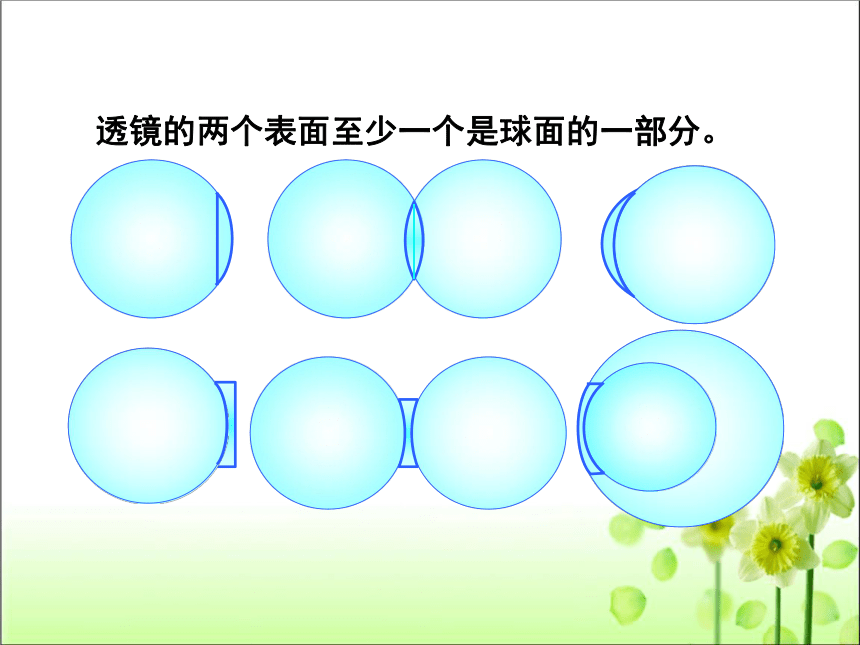

透镜的两个表面至少一个是球面的一部分。

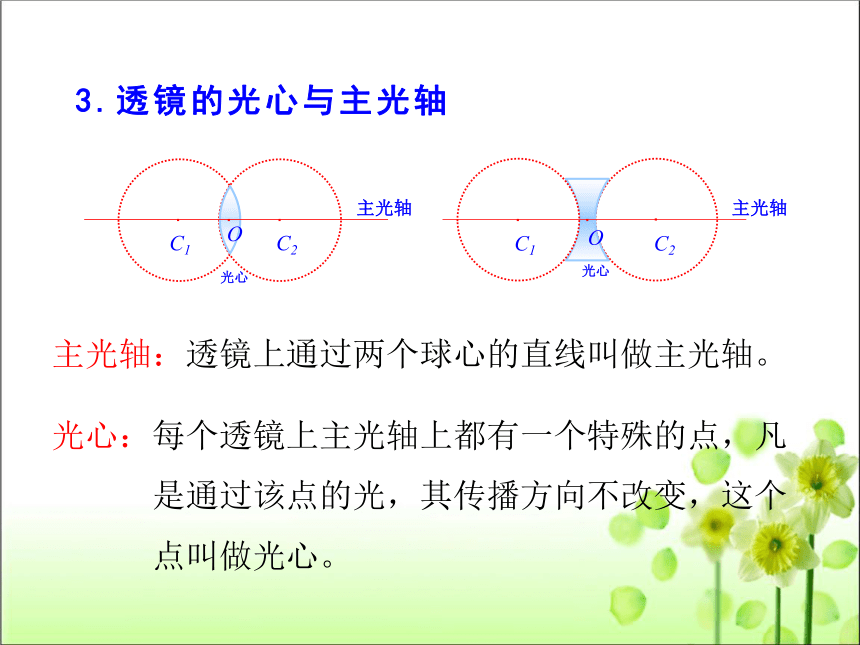

3.透镜的光心与主光轴
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡
是通过该点的光，其传播方向不改变，这个
点叫做光心。
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴

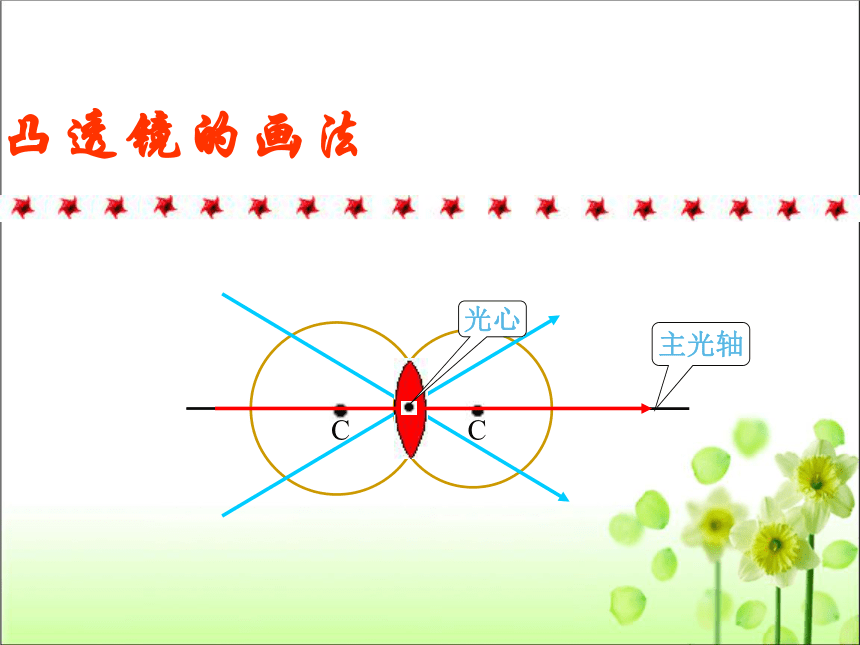

凸透镜的画法
C
C
主光轴
光心

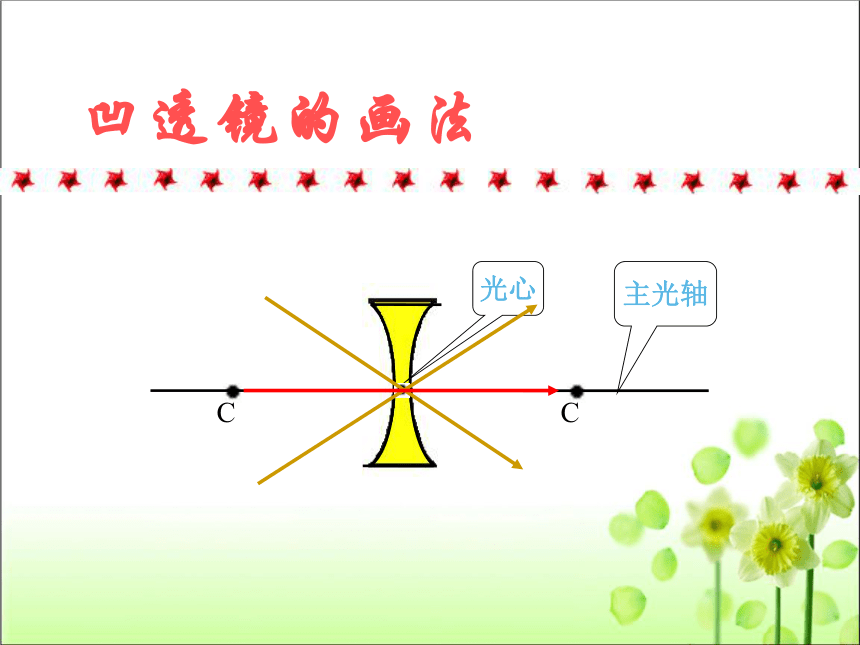

凹透镜的画法
C
C
主光轴
光心
凸透镜
凹透镜
在主光轴上分别画出凸透镜和凹透镜
透镜的主光轴和光心
主光轴
光心
主光轴
光心
★注意：凡是通过光心的光，其传播方向不变。
　★注意：对质地相同的薄透镜，光心在它的几何中心。
通过凸透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
正
立
放
大
观察凸透镜和凹透镜
做法：将透镜靠近书本，观察课本上的字。
结论
缩
小
正
立
调整放大镜和纸的距离，纸上会出现一个很小、很亮的光斑。
目标导学二：透镜对光的作用
试猜想光线通过透镜后会有什么现象？
三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
F
凸透镜是三棱镜的组合
1.凸透镜：
主光轴
对光线有会聚作用
光心
O
使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
O
F
f
2.
凸透镜的焦点和焦距
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
焦距
主光轴
焦点
拿一两个凸透镜试一试，怎样可以估测得凸透镜的焦距？
动手动脑学物理
方法（1）：拿一个凸透镜正对着太阳光，让光通过凸透镜照到白纸上，移动凸透镜使光斑很小很亮，用刻度尺测出光斑到凸透镜的距离.
方法（2）：在光具座上，让光源的光正照到凸透镜，移动光源和光屏，找出光屏上有很小很亮的点，用刻度尺测出光屏与凸透镜的距离.
F
焦点
F
焦点
将光路从右向左传播，发现光线也能会聚于焦点。
说明：
凸透镜有左右两个焦点。两个焦点由实际光线汇聚而成，所以是实焦点
光路可逆
F
F
F
F
练习完成下列光路图。
F
F
F
F
完成下列光路图
F
F
F
凹透镜是三棱镜的组合
观察实验现象
3.凹透镜：
对光线有发散作用
光经过凹透镜后的发散是不是也有规律可循？
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F’
凹透镜有两个虚焦点。
4.
凹透镜的焦点和焦距
F点不是实际光线汇聚而成，而是有实际光线的反向延长线构成。
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
知识延伸：光学中“会聚”和“发散”的含义。
折射后的光线相对于原光线的延长线靠近了主光轴，叫“会聚”。
折射后的光线相对于原光线的延长线
远离了主光轴，叫“发散“。
简单作图
1、通过凸透镜光心的光线,传播方向不变。
2、与主光轴平行的光线，通过凸透镜后穿过焦点。
3、穿过凸透镜焦点的光线，通过凸透镜后与主光轴平行。
F
F
F
1、通过凹透镜光心的光线，传播方向不变。
2、与主光轴平行的光线，通过凹透镜后光线的反向延长线穿过焦点。
3、延长线穿过焦点的光线，通过凹透镜后与光轴平行。
F
F
F
F
F
F
F
1、通过光心的光线
传播方向不改变。
2、平行于主光轴的光线
经凸透镜折射后通过异侧焦点，经凹透镜折射后，折射光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线
折射后平行于主光轴射出。正向延长线经过凹透镜异侧虚焦点入射的光线
折射后平行于主光轴射出。
。
三条特殊光线
例：请根据图中入射光线和折射光线的情况在方框中画出相应的透镜。
[答案]如图所示
凸透镜在日常生活中的应用
公元前2世纪，古人用冰凸透镜向日取火
透镜在日常生活中的应用
照相机上的凸透镜
凸透镜在日常生活中的应用
放大镜上的凸透镜
显微镜上的透镜
望远镜上的透镜
透镜在日常生活中的应用
课堂小结
1、如图所示的两个透镜(
)
A.都是向右凸出的,都是凸透镜
B.都是向右凹进的,都是凹透镜
C.a是凸透镜,b是凹透镜
D.b是凸透镜,a是凹透镜
检测目标
C
2、很多人喜欢在汽车的中控台上放置香水,其实这是非常危险的。香水的主要成分是易燃酒精,如图所示为四瓶相同的香水,透明的玻璃瓶盖形状各异,其中在阳光下最容易引发火灾的是(
)
B
检测目标
3、把一副眼镜放在太阳光下,在地面上看到如图所示的情形,由此可以判断镜片是(
)
A.凹透镜
B.凹面镜
C.凸透镜
D.凸面镜
A
检测目标
4、关于透镜,下列说法正确的是(　　)
A.凸透镜有焦点,凹透镜没焦点
B.凸透镜对光线有会聚作用
C.凹透镜只能对平行光线有发散作用
D.平行于主轴的光线,通过凹透镜后一定通过焦点
B
检测目标
5、如图,表示对入射光线起会聚作用的图是(
)
A.只有a图
B.a图和b图
C.a图、b图和c图
D.a图、b图、c图和d图
C
检测目标
课堂总结
同学们，本节课你收获了什么？
课后作业
1.再读教材，加深理解
2.
同步检测题
