第五章 第2节 生活中的透镜 课件（共40张PPT）

(共40张PPT)

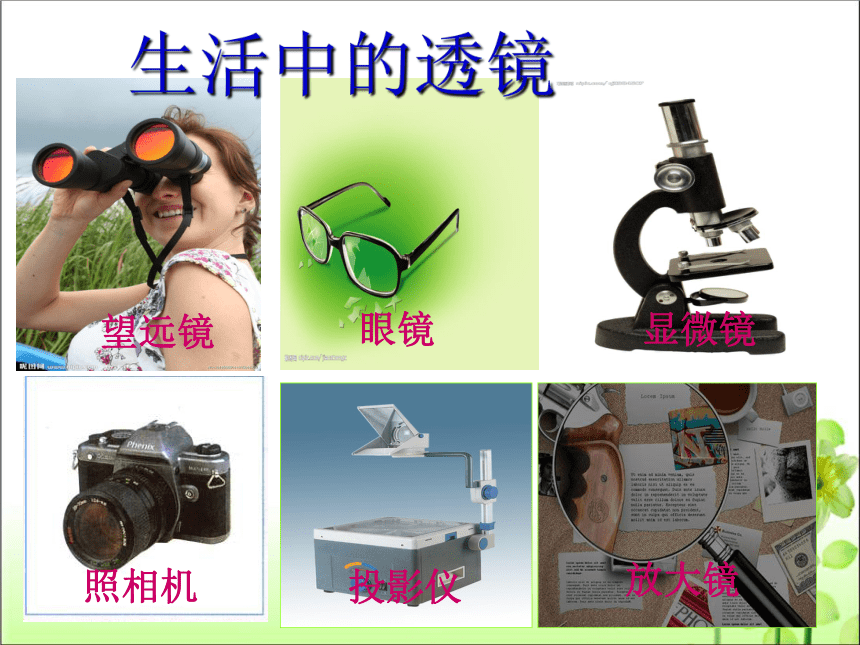

望远镜
眼镜
显微镜
照相机
投影仪
放大镜
生活中的透镜

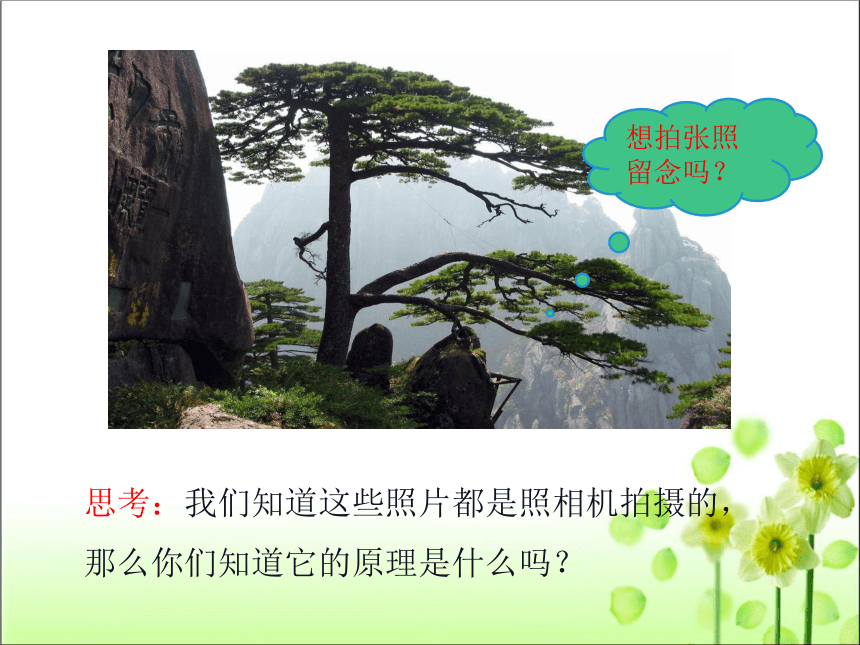

思考：我们知道这些照片都是照相机拍摄的，那么你们知道它的原理是什么吗？
想拍张照留念吗？
第2节
生活中的透镜
第五章
透镜及其应用
导入新课
讲授新课
课堂小结
随堂训练

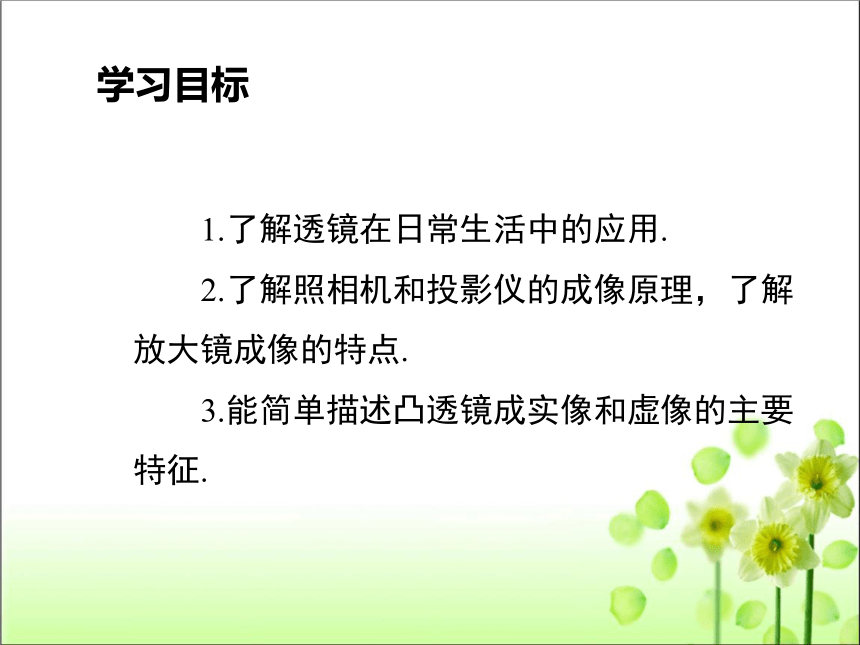

学习目标
1.了解透镜在日常生活中的应用.
2.了解照相机和投影仪的成像原理，了解放大镜成像的特点.
3.能简单描述凸透镜成实像和虚像的主要特征.

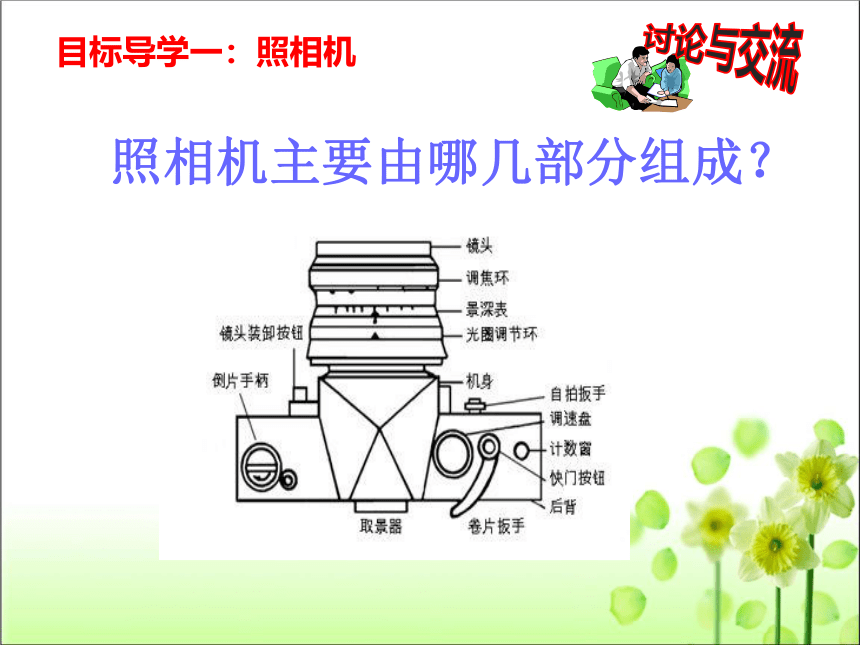

照相机主要由哪几部分组成？
讨论与交流
目标导学一：照相机
镜头
胶片

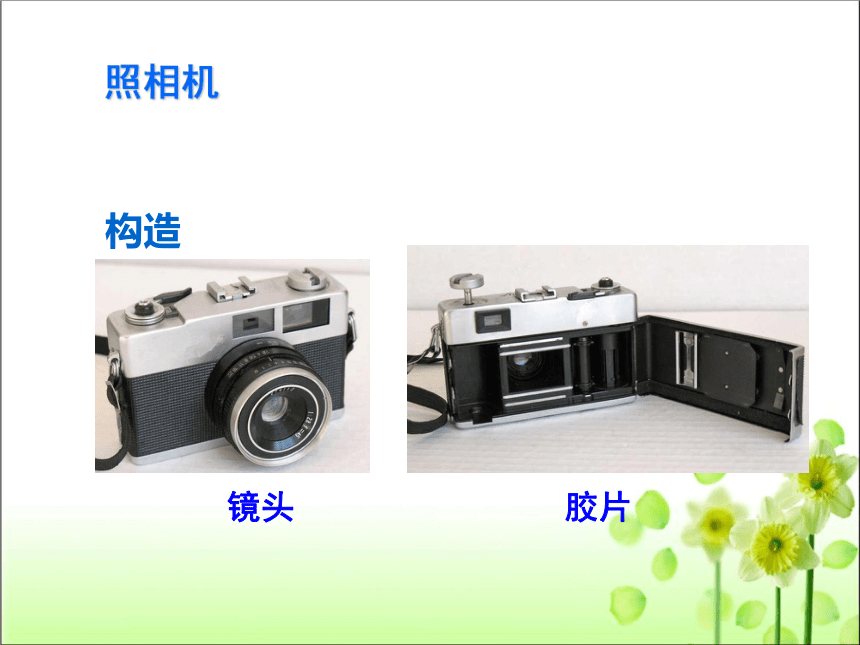

照相机
构造

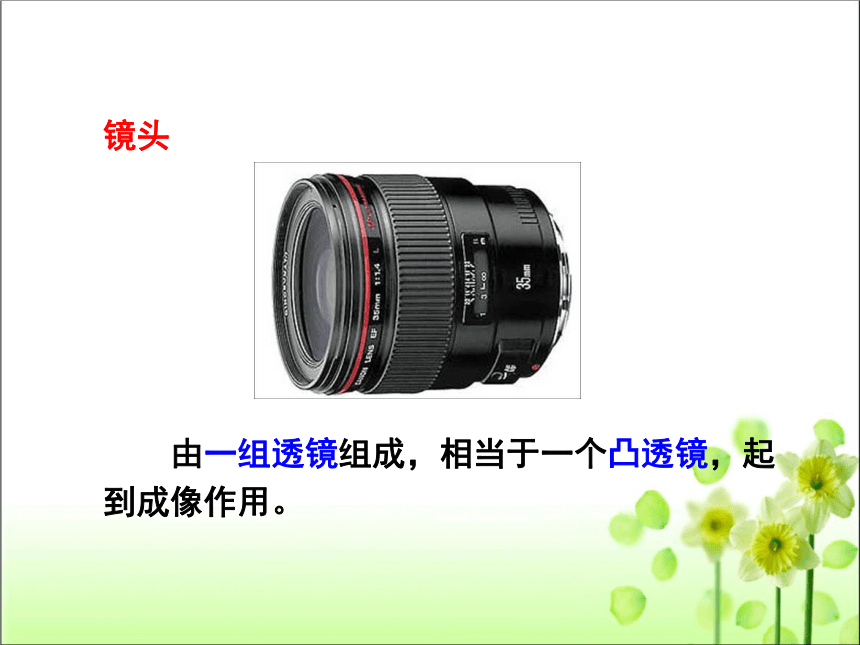

镜头
由一组透镜组成，相当于一个凸透镜，起到成像作用。

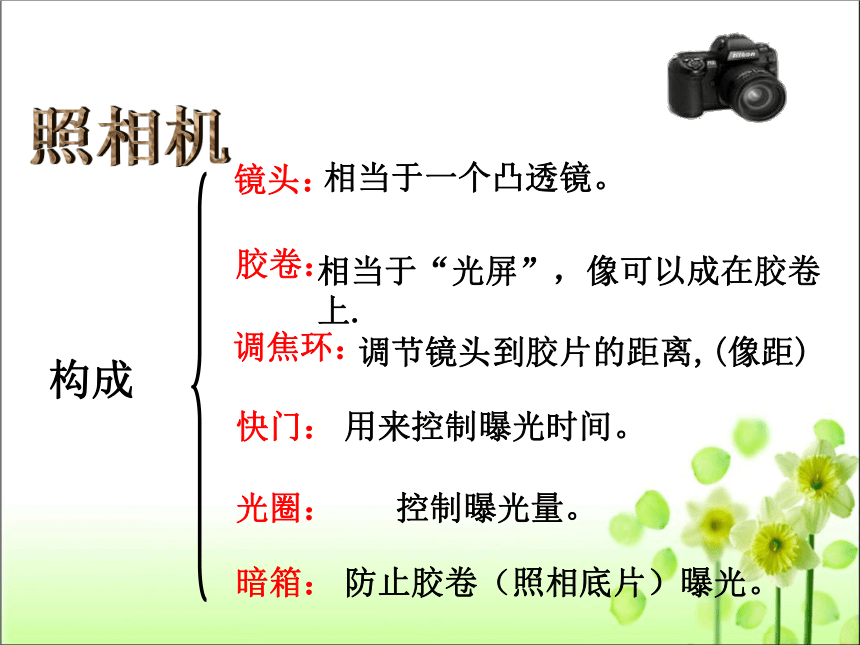

照相机
构成
镜头：
相当于一个凸透镜。
胶卷：
相当于“光屏”，像可以成在胶卷上.
调焦环：
调节镜头到胶片的距离,(像距)
快门：
用来控制曝光时间。
光圈：
控制曝光量。
暗箱：
防止胶卷（照相底片）曝光。
PPT模板：www./moban/
PPT素材：www./sucai/
PPT背景：www./beijing/
PPT图表：www./tubiao/
PPT下载：www./xiazai/
PPT教程：
www./powerpoint/
资料下载：www./ziliao/
范文下载：www./fanwen/
试卷下载：www./shiti/
教案下载：www./jiaoan/
PPT论坛：www.
PPT课件：www./kejian/
语文课件：www./kejian/yuwen/
数学课件：www./kejian/shuxue/
英语课件：www./kejian/yingyu/
美术课件：www./kejian/meishu/
科学课件：www./kejian/kexue/
物理课件：www./kejian/wuli/
化学课件：www./kejian/huaxue/
生物课件：www./kejian/shengwu/
地理课件：www./kejian/dili/
历史课件：www./kejian/lishi/
物距：u
像距：v

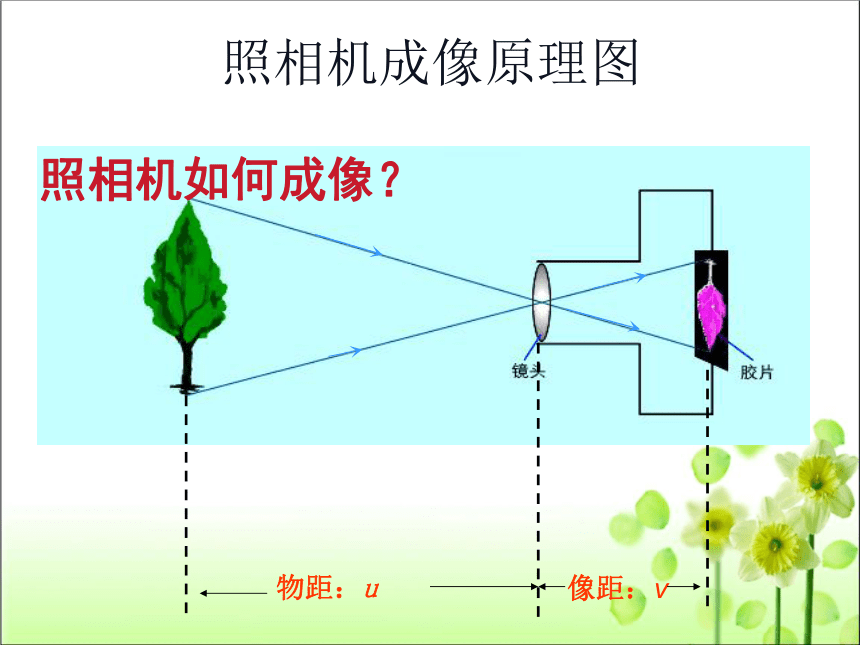

照相机如何成像？
照相机成像原理图
来自物体的光经过照相机镜头后，在胶片上会聚成被摄物体的像。胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上。数码相机用电子感光器件和存储器件替代胶片作为成像的光屏并记录像的信息。
照相机成像原理
物距（u）
像距（v）
物距（u）：物体到透镜光心的距离。
像距（v）：像到透镜光心的距离。

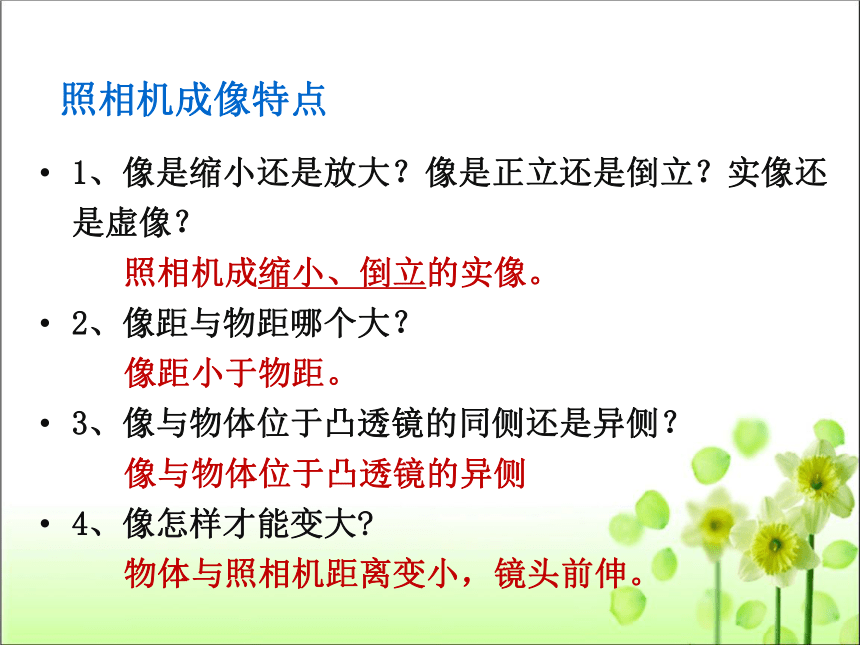

1、像是缩小还是放大？像是正立还是倒立？实像还是虚像？
照相机成缩小、倒立的实像。
2、像距与物距哪个大？
像距小于物距。
3、像与物体位于凸透镜的同侧还是异侧？
像与物体位于凸透镜的异侧
4、像怎样才能变大?
物体与照相机距离变小，镜头前伸。
照相机成像特点
1
2

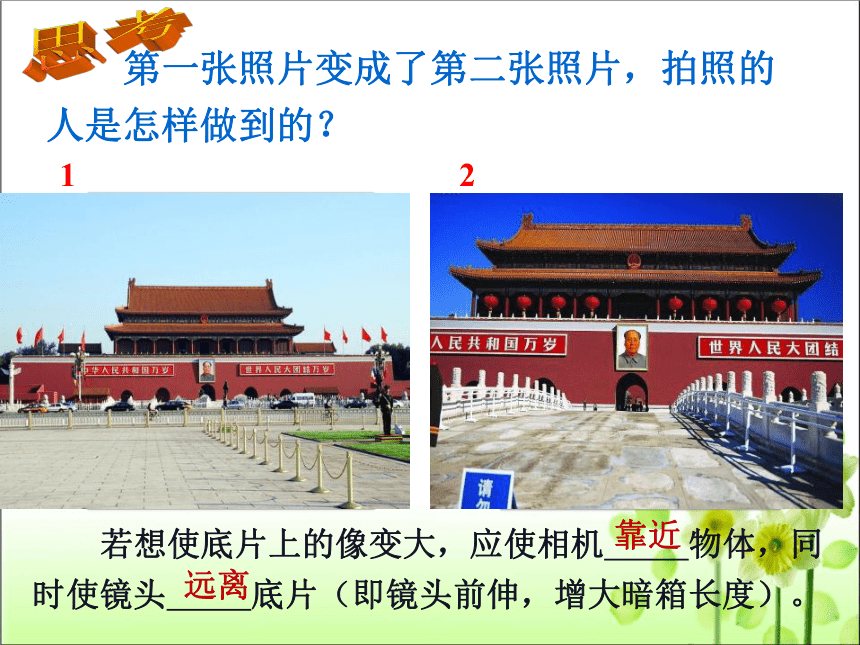

第一张照片变成了第二张照片，拍照的人是怎样做到的？
若想使底片上的像变大，应使相机
物体，同时使镜头
底片（即镜头前伸，增大暗箱长度）。
靠近
远离
思考
生活中的照相机——数码相机
数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存。
投影仪主要由哪几部分组成？
讨论与交流
投影片
镜头
平面镜
目标导学二：投影仪
投影仪
构成
镜头：
相当于一个凸透镜。
光源:
凹面镜:
反射光,并会聚光,使光较集中.
螺纹透镜:
相当于一个凸透镜,使光集中射向透明胶片上.
平面镜：
改变光的传播方向,从而改变成像方位.
增加亮度.
１．平面镜在这里有什
么作用？
投影仪的使用
改变光的传播路径,使
投影片的像出现在投影机前
方的屏幕上。
投影片要倒放。
２．我们要在屏幕上看到正立的像，投影片应该怎么放?
投影仪成像原理
凹面镜的作用：光源位于凹面镜焦点，光线经凹面镜反射，使照在投影片上的光增强。
螺纹透镜的作用：聚光。
平面镜的作用：改变光路。
凸透镜的作用：成倒立、放大的实像。
　　把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调节镜头，在天花板上就能得到投影片上图案清晰的像。观察像的正倒。
天花板
屏幕
投影仪
要将图片放大并投影怎么办？
A
B
A'
B'
倒立放大的实像
凸透镜
物体离凸透镜很近
天花板
屏幕
要使像看起来是正的怎么办？
B'
A'
A
B
物体倒放
天花板
屏幕
要使像呈现在屏幕上怎么办？
A
B
A'
B'
改变光的传播方向
1、像是正立还是倒立？像是缩小还是放大？实像还是虚像？
投影仪成倒立、放大的实像。
2、像距与物距哪个大？
像距大于物距。
3、像与物体位于凸透镜的同侧还是异侧？
像与物体位于凸透镜的异侧
4、像怎样才能变大?
物体与投影仪镜头距离变小。
投影仪成像特点
1.放大镜是凸透镜。
目标导学三：放大镜
2.放大镜原理:
当物距小于焦距时，凸透镜成正立、放大、虚像。
3.放大镜成像规律:
物体离放大镜越远,像越大.物体离放大镜大到一定程度,像就消失了。
虚像与物同侧正，
物近像近像变小，
焦点附近像最大。
F
实际光线会聚的像——实像
F
物体和像分别在凸透镜的两侧（物像异侧）
实像能呈现在光屏
实像是倒立的
目标导学四：实像和虚像
F
F
实际光线的反向延长线相交而形成的像——虚像
物体和像分别在凸透镜的同侧（物像同侧）
虚像不能呈现在光屏
虚像是正立的
如何区分实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上.　例如：
虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上.
例如:
平面镜成像
放大镜的像
A
B
A’
B’
A
B
A‘
B‘
小孔成像．
照相机的像
投影仪的像
“眼睛受骗”
实像和虚像
定义
能否用光屏接收
实例
实像
虚像
实际光线会聚而成
实际光线的反向延长线会聚而成
能用光屏接收
不能用光屏接收
照相机、投影仪成像；小孔成像
平面镜成像；放大镜成像；近视眼镜成像；
照相机成实像
投影仪成实像
　　照相机、投影仪、放大镜、平面镜，它们所成的像是虚象还是实像？
平面镜成虚像
放大镜成虚像
器材名称
像的性质
像与物的位置
照相机
投影仪
放大镜
正立或倒立
放大或缩小
实像或虚像
照相机、投影仪、放大镜成像特点
倒立
倒立
正立
缩小
放大
放大
实像
实像
虚像
异侧
异侧
同侧
异侧或同侧
课堂小结
1、下列不是透镜在生活中应用的是（
）
A.照相机
B.放大镜
C.投影仪
D.潜望镜
检测目标
D
2、“自拍神器”给旅行者自拍带来了方便。如图所示,与直接拿手机自拍相比,利用自拍杆可以(　　)
A.增大物距
B.增大像距
C.增大人像的大小
D.减小取景范围
A
检测目标
3、物体通过下列光学器件可以成放大的实像的是（
）
A.照相机
B.投影仪
C.放大镜
D.平面镜
B
检测目标
4、小明做了一个实验,将蜡烛、凸透镜放在如图所示的位置上,从蜡烛的另一侧透过凸透镜用眼直接观察到一个正立、放大的烛焰的像,利用这种成像原理可以制成(　　)
A.平面镜
B.照相机
C.幻灯机
D.放大镜
D
检测目标
5、凸透镜是许多光学仪器的重要元件,可以呈现不同的像。下列关于凸透镜成像的说法正确的是(　　)
A.在照相机中成正立、缩小的实像
B.在投影仪中成倒立、放大的实像
C.在摄像头中成正立、缩小的实像
D.做放大镜时,成正立、放大的实像
B
检测目标
课堂总结
同学们，本节课你收获了什么？
课后作业
1.再读教材，加深理解
2.
同步检测题
