第2节 电流和电路
班级: 姓名: 成绩:
1、 关于电流方向下面说法正确的是( )
A.不同导体中电流方向的规定是不同的
B.电子定向移动的方向规定为电流方向
C.电路中电流方向是从电源的负极经用电器后流向正极?
D.正电荷定向移动的方向规定为电流方向
2、 下列电路图中正确的是( )
A. ?B. ? C. ? D.
3、 使用电池的时候,不允许用导线直接把电池的两极连接起来,这是因为( )
A.这样连接电路中没有电流
B.这样连接电路中电流太小,用电器无法工作
C.这样连接有触电危险
D.这样连接会在导线中产生很大的电流,损坏电池

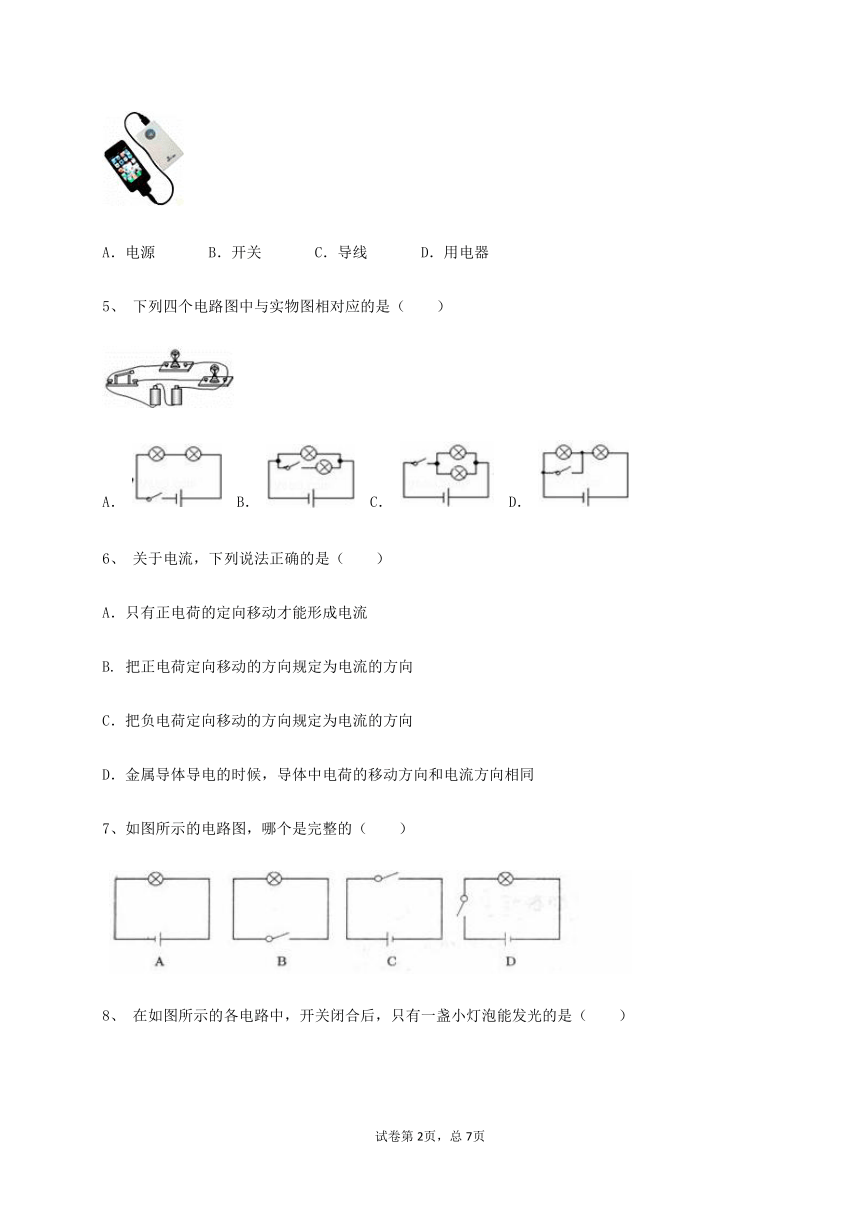

4、 如图所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的(? )
A.电源 B.开关 C.导线 D.用电器
5、 下列四个电路图中与实物图相对应的是( )
A. ?B. ?C. ?D.
6、 关于电流,下列说法正确的是( )
A.只有正电荷的定向移动才能形成电流
B. 把正电荷定向移动的方向规定为电流的方向
C.把负电荷定向移动的方向规定为电流的方向
D.金属导体导电的时候,导体中电荷的移动方向和电流方向相同
7、如图所示的电路图,哪个是完整的( )

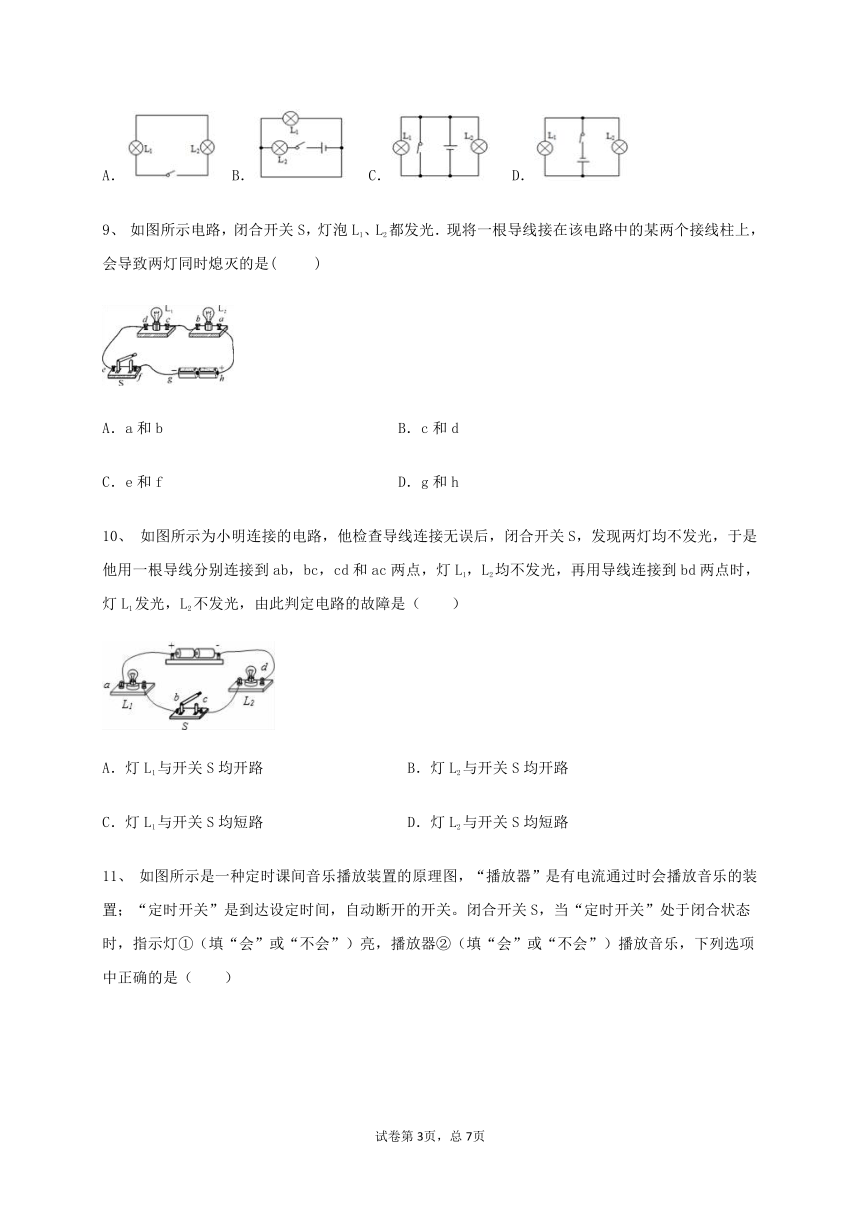

8、 在如图所示的各电路中,开关闭合后,只有一盏小灯泡能发光的是( )
A.?B. C.? D.
9、 如图所示电路,闭合开关S,灯泡L1、L2都发光.现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(?? )
A.a和b??????????????? B.c和d
C.e和f??????????????? D.g和h
10、 如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是( )
A.灯L1与开关S均开路????????? B.灯L2与开关S均开路
C.灯L1与开关S均短路????????? D.灯L2与开关S均短路
11、 如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置;“定时开关”是到达设定时间,自动断开的开关。闭合开关S,当“定时开关”处于闭合状态时,指示灯①(填“会”或“不会”)亮,播放器②(填“会”或“不会”)播放音乐,下列选项中正确的是( )
A.①会? ②会????????????? B.①会? ②不会
C.①不会? ②会???????????? D.①不会? ②不会
12、 如图是壁挂式拿起即亮的手电筒结构示意图,手电筒插入基座时不亮,拔离即亮,则基座所起的作用是
A.电源??? B.开关??? C.导线??? D.用电器
13、 ?避雷针的尖端不断向空中释放电子,则避雷针中的电流方向是( )
A.?从地面流向尖端? B.?从尖端流向地面
C.?没有电流? D.?无法判定
14、 小明对十字路口的交通信号灯进行观察,画出下列四种电路图,你认为可行的是(?? )
??? ?
A???? B?? ?? C??? ? D
15、 某同学家的电灯均正常工作,当他把“220V ?16W”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭. 发生这一现象的原因可能是( )
A. 插座处短路??? B. 台灯灯头处短路???
C. 插座处断路??? D. 台灯灯头处断路
16、 如图所示,在做电学实验时,有时要将导线与接线柱连接,硬导线与螺丝按压或接线柱连接,正确的接法是图______
17、 如图所示电路,S1、S2、S3全都是断开的。
(1)当只闭合开关_____时,L1和L2串联
(2)当闭合开关_______时,L1和L2并联;
(3)不允许同时闭合____两个开关,否则会导致电路处于________状态,可能产生的危害是_________
18、 如图所示的三个实物图,通路是图_____,短路是图_____,断路是图_____。
19、 简单电路是电源、用电器、开关和导线组成的.给充电宝充电时,充电宝相当于简单电路中的_____;充电宝给手机充电时,充电宝相当于简单电路中的_____.
20、 恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,S是定时开关,当设定起爆时间一到,定时开关S会自动 .为使引爆装置停止工作,拆弹专家应在图中 (填“a”或“b”)处剪断导线.拆除前起爆器上 (填“有”或“没有”)电流通过.
21、 物理学上规定,__________的定向移动方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从__________.(选填“A→B”或“B→A”).
22、 如图所示电路图中,闭合S后,两灯都不亮,可能是L1、L2? 的灯丝断了。利用电流表,如何找出哪只灯泡的灯丝断了?
参考答案
1-5、 DBDDB
6-10、 BDBDB
11-15、 BBBBB
16、 乙
17、 S2??? S1、S3??? S2、S3??? 短路??? 电流过大,烧坏电源???
18、 甲??? 丙??? 乙 ???
19、 用电器??? 电源???
20、 断开;a,没有.
21、 正电荷;B→A.
22、 将电流表与L2并联,若L1发光,电流表有示数,则L2断路;若L1不发光,电流表无示数,则L1断路。(或将电流表与L1并联,若L2发光,电流表有示数,则L1断路;若L2不发光,电流表无示数,则L2断路。)
