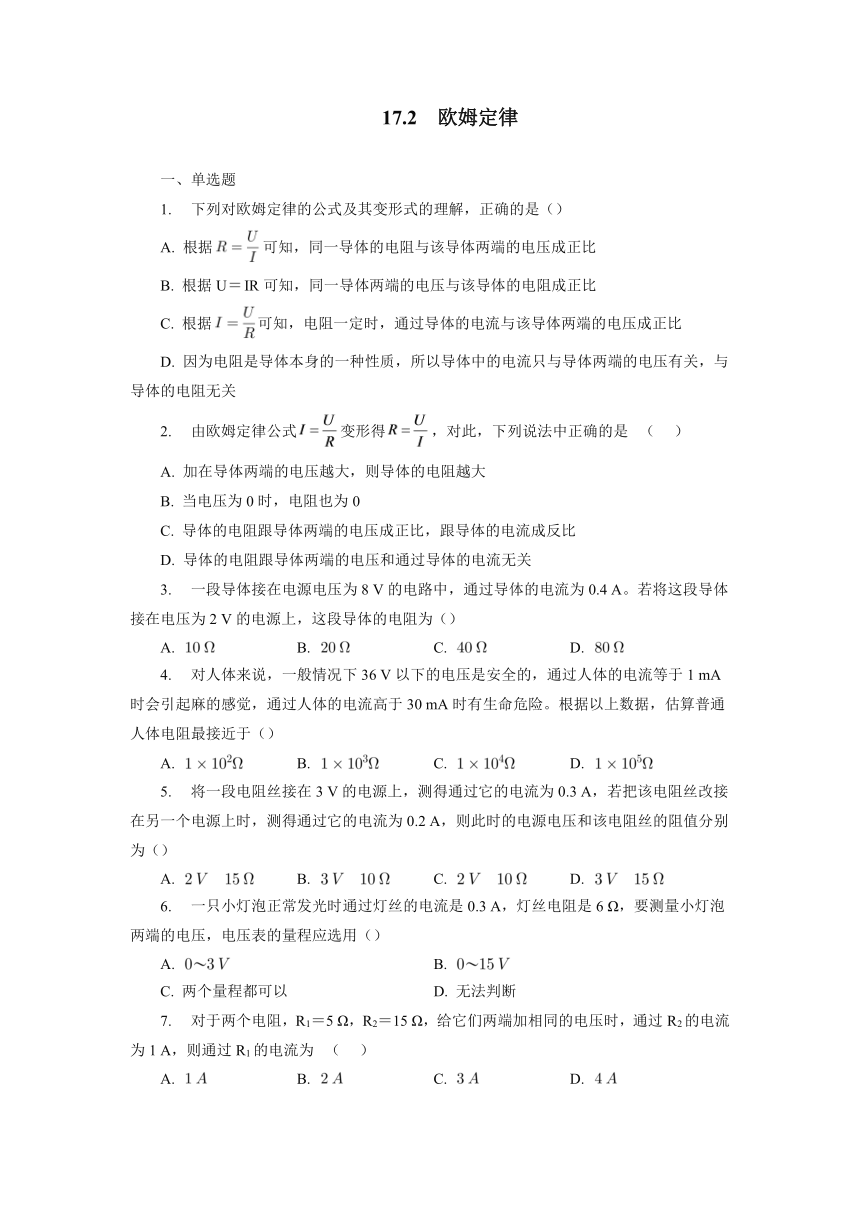

115824001061720017.2 欧姆定律
一、单选题
下列对欧姆定律的公式及其变形式的理解，正确的是（）
A. 根据可知，同一导体的电阻与该导体两端的电压成正比
B. 根据UIR可知，同一导体两端的电压与该导体的电阻成正比
C. 根据可知，电阻一定时，通过导体的电流与该导体两端的电压成正比
D. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
由欧姆定律公式变形得，对此，下列说法中正确的是? （??? ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 当电压为0时，电阻也为0
C. 导体的电阻跟导体两端的电压成正比，跟导体的电流成反比
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
一段导体接在电源电压为8 V的电路中，通过导体的电流为0.4 A。若将这段导体接在电压为2 V的电源上，这段导体的电阻为（）
A. B. C. D.
对人体来说，一般情况下36 V以下的电压是安全的，通过人体的电流等于1 mA时会引起麻的感觉，通过人体的电流高于30 mA时有生命危险。根据以上数据，估算普通人体电阻最接近于（）
A. B. C. D.
将一段电阻丝接在3 V的电源上，测得通过它的电流为0.3 A，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为（）
A. ? B. ? C. ? D. ?
一只小灯泡正常发光时通过灯丝的电流是0.3 A，灯丝电阻是6 Ω，要测量小灯泡两端的电压，电压表的量程应选用（）
A. B.
C. 两个量程都可以 D. 无法判断
对于两个电阻，R1＝5 Ω，R2＝15 Ω，给它们两端加相同的电压时，通过R2的电流为1 A，则通过R1的电流为? （??? ）
A. B. C. D.

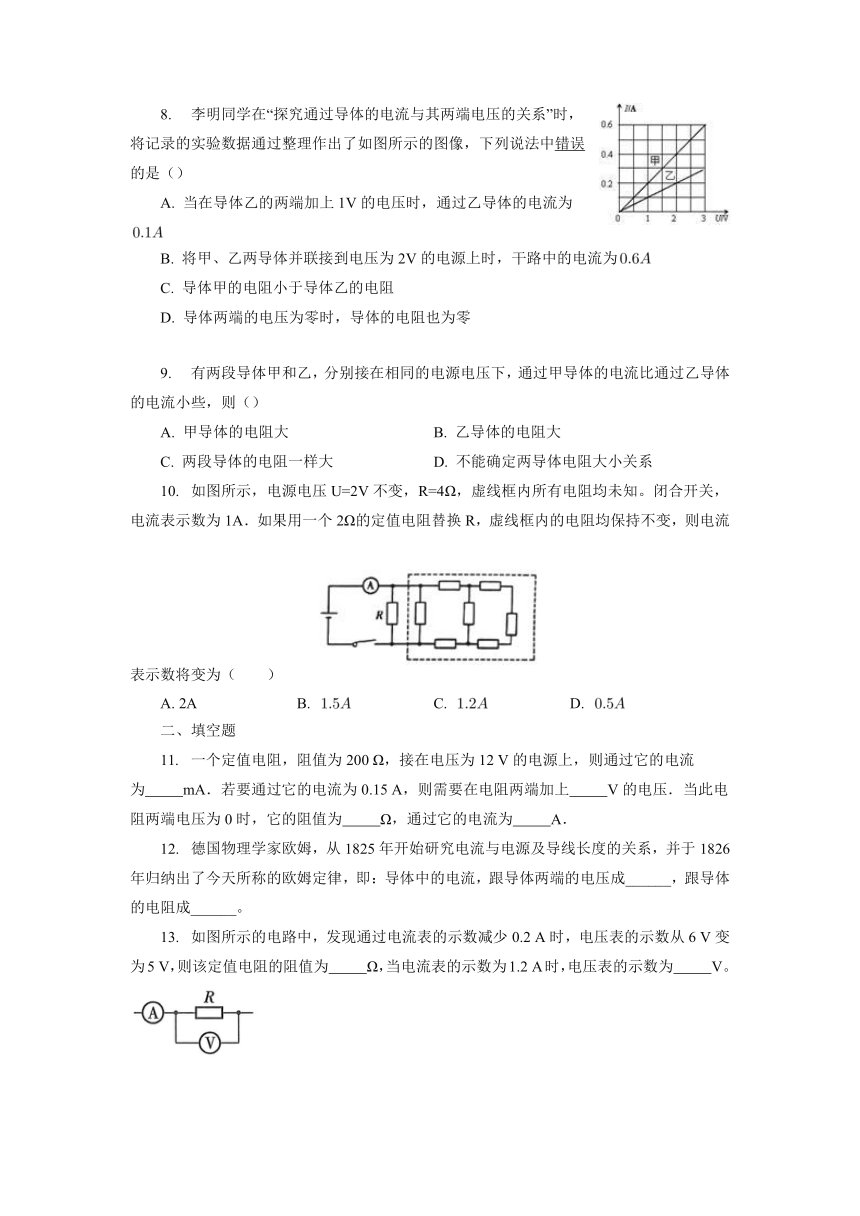

李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（）right0
A. 当在导体乙的两端加上1V的电压时，通过乙导体的电流为
B. 将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为
C. 导体甲的电阻小于导体乙的电阻
D. 导体两端的电压为零时，导体的电阻也为零
有两段导体甲和乙，分别接在相同的电源电压下，通过甲导体的电流比通过乙导体的电流小些，则（）
A. 甲导体的电阻大 B. 乙导体的电阻大
C. 两段导体的电阻一样大 D. 不能确定两导体电阻大小关系
如图所示，电源电压U=2V不变，R=4Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（　　）
center0A. 2A B. C. D.
二、填空题
一个定值电阻，阻值为200 Ω，接在电压为12 V的电源上，则通过它的电流为??????????mA．若要通过它的电流为0.15 A，则需要在电阻两端加上??????????V的电压．当此电阻两端电压为0时，它的阻值为??????????Ω，通过它的电流为??????????A．
德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______。
如图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6 V变为5 V，则该定值电阻的阻值为??????????Ω，当电流表的示数为1.2 A时，电压表的示数为??????????V。

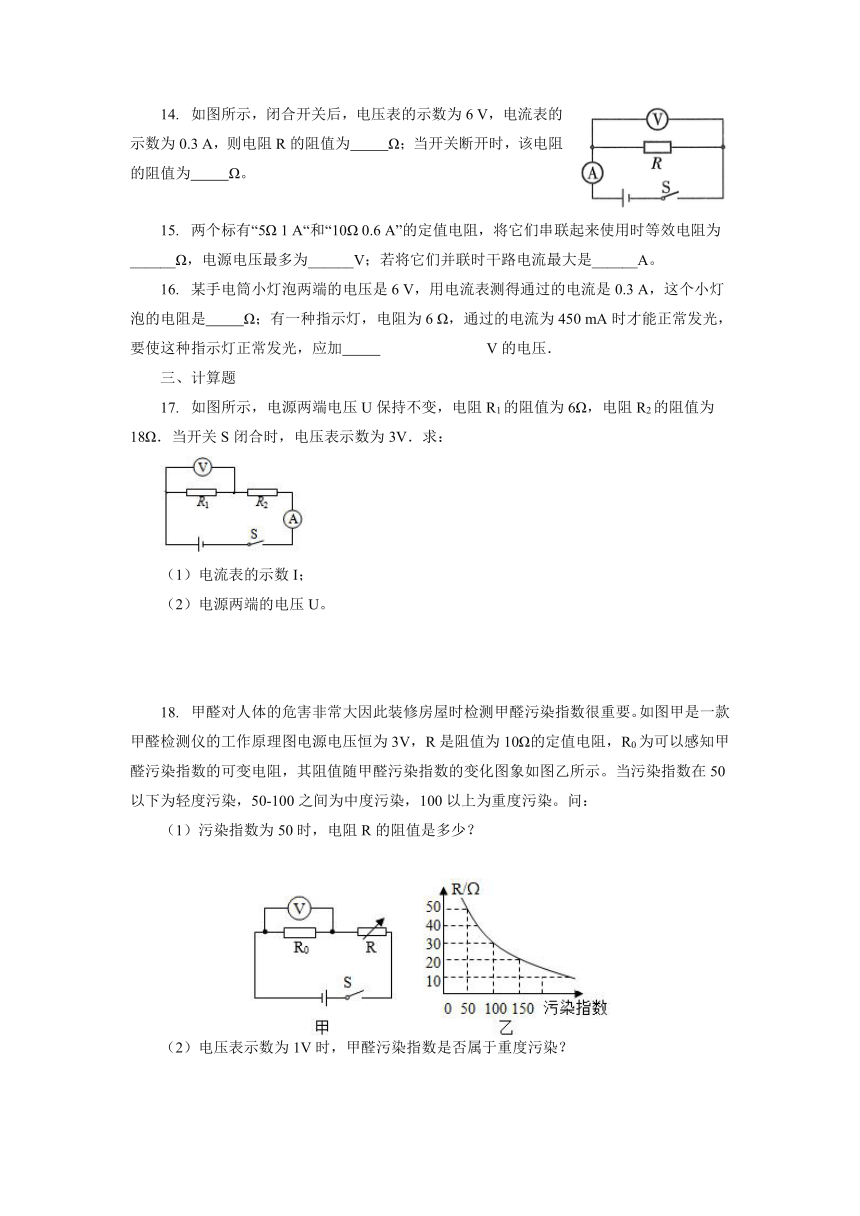

如图所示，闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A，则电阻R的阻值为??????????Ω；当开关断开时，该电阻的阻值为??????????Ω。right0
两个标有“5Ω 1 A“和“10Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为______Ω，电源电压最多为______V；若将它们并联时干路电流最大是______A。
某手电筒小灯泡两端的电压是6 V，用电流表测得通过的电流是0.3 A，这个小灯泡的电阻是??????????Ω；有一种指示灯，电阻为6 Ω，通过的电流为450 mA时才能正常发光，要使这种指示灯正常发光，应加?????????????????V的电压．
三、计算题
如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U。
甲醛对人体的危害非常大因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50-100之间为中度污染，100以上为重度污染。问：
（1）污染指数为50时，电阻R的阻值是多少？
（2）电压表示数为1V时，甲醛污染指数是否属于重度污染？
center0
参考答案
1.C
2.D
3.B
4.B
5.C
6.A
7.C
8.D
9.A
10.B
11.?60 30 200 0
12.正比? 反比
13.5 6
14.20 20??
15.15 ? 9 ? 1.5
16.20 2.7
17.（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，
电路中的电流I=I1===0.5A，即电流表示数为0.5A；
（2）根据欧姆定律可得，
R2两端的电压U2=IR2=0.5A×18Ω=9V，
则电源电压U=U1+U2=3V+9V=12V。
答：（1）电流表的示数0.5A；
（2）电源两端的电压12V。
18.解：由电路图可知，两电阻串联，电压表测定值电阻R0两端的电压；
（1）由图象可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，
（2）电压表示数为1V时，则电路中的电流为I===0.1A，
由串联电路电压的规律可知，可变电阻两端电压UR=U-U0=3V-1V=2V，
根据欧姆定律可得，此时可变电阻的阻值：R===20Ω，
由图乙可知，此时污染指数为150，属于重度污染；
答：（1）污染指数为50时，电阻R的阻值是50Ω；
（2）电压表示数为1V时，甲醛污染指数属于重度污染。
