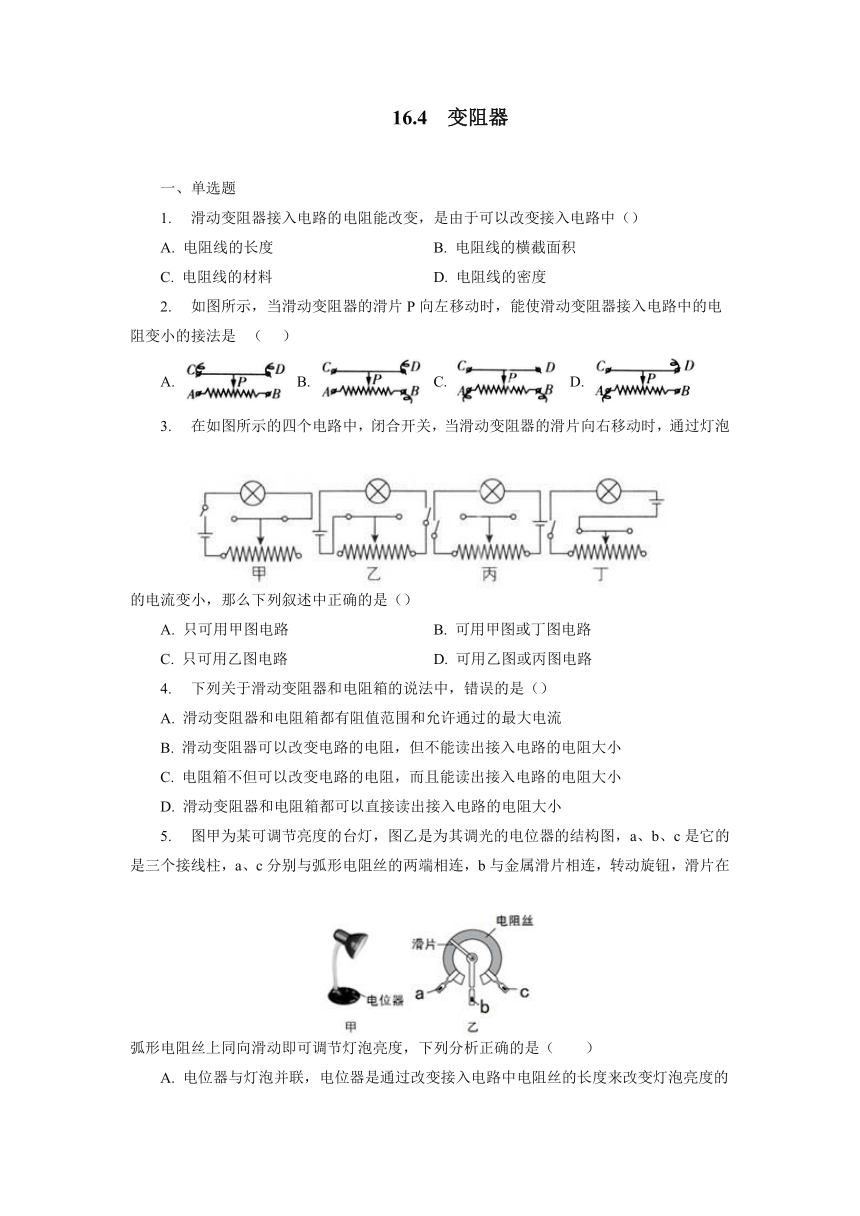

16.4 变阻器
一、单选题
滑动变阻器接入电路的电阻能改变,是由于可以改变接入电路中()
A. 电阻线的长度 B. 电阻线的横截面积
C. 电阻线的材料 D. 电阻线的密度
如图所示,当滑动变阻器的滑片P向左移动时,能使滑动变阻器接入电路中的电阻变小的接法是? (??? )
A. B. C. D.
在如图所示的四个电路中,闭合开关,当滑动变阻器的滑片向右移动时,通过灯泡的电流变小,那么下列叙述中正确的是()
center0A. 只可用甲图电路 B. 可用甲图或丁图电路
C. 只可用乙图电路 D. 可用乙图或丙图电路
下列关于滑动变阻器和电阻箱的说法中,错误的是()
A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B. 滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻大小
C. 电阻箱不但可以改变电路的电阻,而且能读出接入电路的电阻大小
D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
图甲为某可调节亮度的台灯,图乙是为其调光的电位器的结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是( )
center0A. 电位器与灯泡并联,电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B. 若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
C. 若只将a、b接入电路,逆时针转动旋钮时灯泡变亮
D. 若只将b、c接入电路,顺时针转动旋钮时灯泡变暗
在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是
A. 改变电路中的电流 B. 改变被测电阻两端的电压
C. 改变被测电阻的阻值 D. 保护电路
在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求闭合开关后,滑片P向右端滑动时灯逐渐变亮,则下列接法正确的是? (??? )
???????
A. M接A,N接B B. M接C,N接D C. M接C,N接B D. M接A,N接D
如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是( )
A. B.
C. D.
下列关于滑动变阻器和电阻箱的说法中,错误的是()
A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B. 滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻大小
C. 电阻箱不但可以改变电路的电阻,而且能读出接入电路的电阻大小
D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
小明同学在做“用滑动变阻器改变电流”实验时,连接了如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮.接下来的操作,在以下步骤中最合理的是()
center0A. 断开开关S,更换灯泡重新实验
B. 断开开关S,增加电池的节数重新实验
C. 断开开关S,拆掉导线重新连接电路
D. 观察电流表的示数是否为零,判断电路是否断路
二、填空题
(1)滑动变阻器应??????????(填“串联”或“并联”)在电路中.
(2)滑动变阻器的接线柱应??????????(填“一上一下”“同时接上”或“同时接下”)连在电路中.
(3)滑动变阻器在电路中的作用:
a.??????????;
b.??????????.
如图所示,电阻箱的阻值范围是?????????????????Ω,此时接入电路中的电阻为?????????????????Ω.
收音机的音量控制旋钮实际上是一个______ ,通过改变接入电路中导体的______ 来改变通过喇叭的电流,达到改变声音大小的目的。
如图所示为旋转式变阻器,是通过改变接入电路的电阻片的??????????来改变其连入电路的电阻的大小。若图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是??????????(选填“AP”“PB”或“AB”)段。若将该旋转式变阻器的B、C两接线柱串联接入收音机中当作音量开关,当旋转触片沿顺时针方向旋转时,收音机的音量将??????????(选填“变大”“变小”或“不变”)。right0
如图为某电阻箱的内部结构示意图。调节旋钮A、B,可以使滑片P分别与各触点接通(小圆圈表示触点),A中每个电阻均为1 Ω,B中每个电阻均为10 Ω,当两个旋钮调节至图示位置时,电阻箱的总电阻为??????????Ω,若用这个电阻箱调节扬声器的音量,应该将其与扬声器??????????联。某次使用时,需要对扬声器音量进行微调,则应该调节旋钮??????????(选填“A”或“B”)。right0
滑动变阻器的原理是通过改变连入电路中电阻丝的??????????来改变电阻,从而改变电路中的??????????。如图所示是滑动变阻器的结构示意图,要使滑片P向右滑动时电阻变大,应接入的接线柱为??????????两个或??????????两个接线柱;若使滑动变阻器相当于一个定值电阻,应接入??????????和??????????接线柱。
在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片向右端滑动时灯逐渐变暗,则应使??????????(选填“M接A、N接D”或“M接C、N接B”)。right0
三、实验探究题
在用滑动变阻器改变灯泡亮度的实验中,A组同学连接的电路如图所示。
(1)A组同学连接好电路后,闭合开关,发现灯泡不亮,电流表的指针偏转幅度较大,原因是____________________________。
(2)要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向_______(填“A”或“B”)端移动,此过程中电流表的示数将_______(填“变大”“变小”或“不变”)。
(3)B组同学按照电路图连接实验电路,当接完最后一根导线时灯泡立即发出耀眼的光并很快熄灭。找出实验操作中的两个操作不当之处:①_____________________________________________________________________________;②____________________________________________________________________________。
参考答案
1.A
2.D
3.B
4.D
5.C
6.C
7.D
8.A
9.D
10.D
11.串联? 一上一下? 保护电路? 改变电路中的电流大小
12.?0~9999 2053
13.滑动电阻器? 长度
14.长度 PB 变大
15.16? 串? A
16.长度 电流 A、C A、D A B
17.M接A、N接D
18.(1)灯泡短路;(2)A;变大;(3)①连接电路时,开关未断开;②滑动变阻器的滑片未放在其阻值最大处
