13.2电路连接的基本方式 2021年暑期预习 苏科版物理九年级上册（有答案）

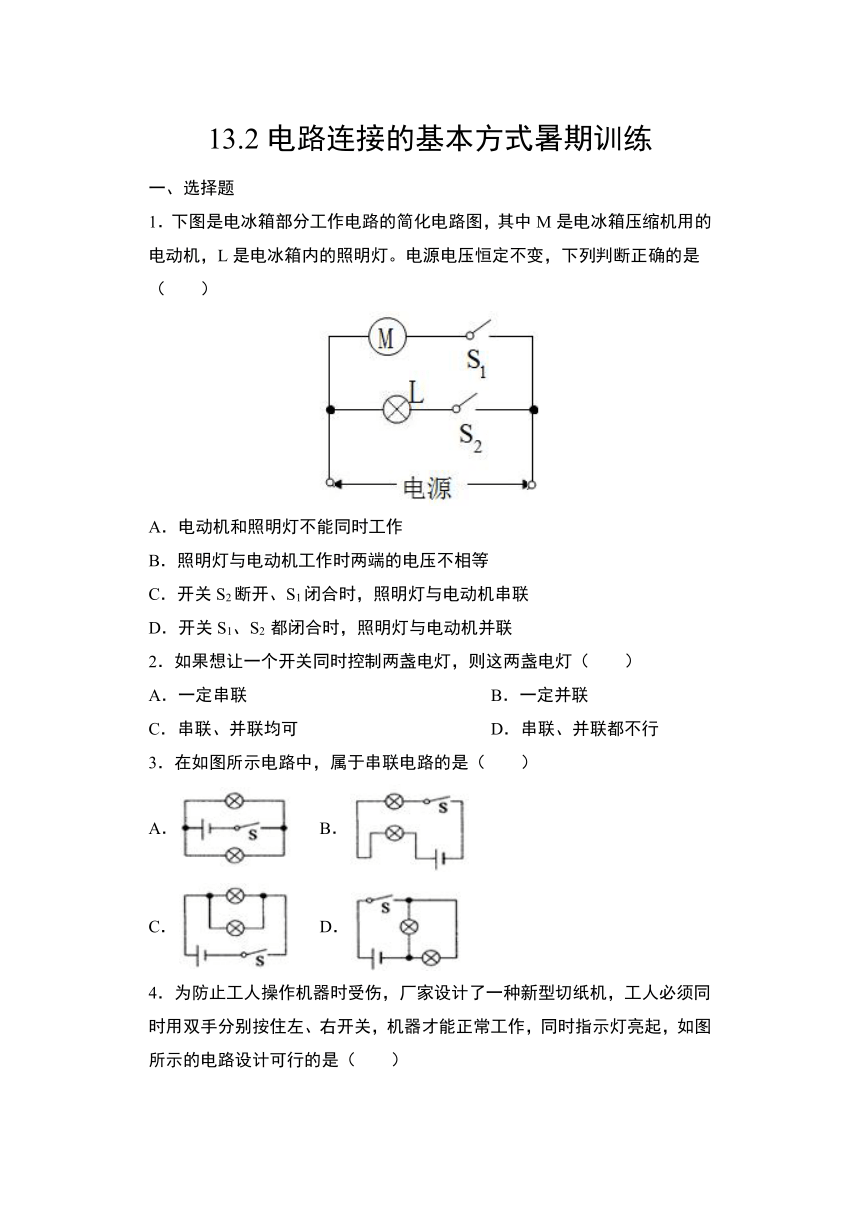

13.2电路连接的基本方式暑期训练
一、选择题
1．下图是电冰箱部分工作电路的简化电路图，其中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。电源电压恒定不变，下列判断正确的是（　　）
A．电动机和照明灯不能同时工作
B．照明灯与电动机工作时两端的电压不相等
C．开关S2断开、S1闭合时，照明灯与电动机串联
D．开关S1、S2
都闭合时，照明灯与电动机并联
2．如果想让一个开关同时控制两盏电灯，则这两盏电灯（　　）
A．一定串联
B．一定并联
C．串联、并联均可
D．串联、并联都不行
3．在如图所示电路中，属于串联电路的是（　　）
A．
B．
C．
D．
4．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（　　）
A．
B．
C．
D．
5．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。在如图所示的电路中，你认为符合上述要求的是（　　）
A．
B．
C．
D．
6．如图所示，若要使R1、R2并联，则（　　）
A．只闭合S1
B．只闭合S3
C．只闭合S2、S3
D．只闭合S1、S2

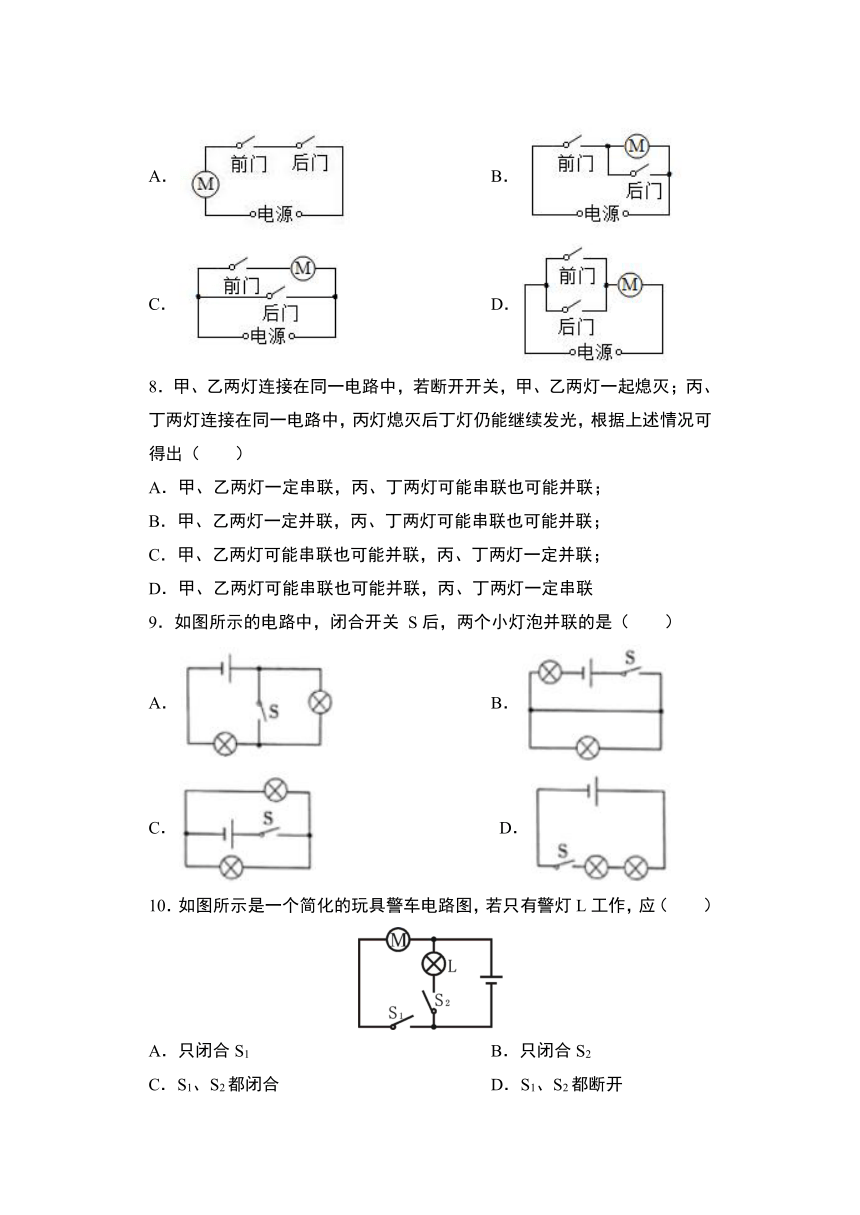

7．公交车的设计要充分考虑人的安全。电动公共汽车的动力来源于电动机，新型公交车前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是（　　）
A．
B．
C．
D．
8．甲、乙两灯连接在同一电路中，若断开开关，甲、乙两灯一起熄灭；丙、丁两灯连接在同一电路中，丙灯熄灭后丁灯仍能继续发光，根据上述情况可得出（　　）
A．甲、乙两灯一定串联，丙、丁两灯可能串联也可能并联；
B．甲、乙两灯一定并联，丙、丁两灯可能串联也可能并联；
C．甲、乙两灯可能串联也可能并联，丙、丁两灯一定并联；
D．甲、乙两灯可能串联也可能并联，丙、丁两灯一定串联
9．如图所示的电路中，闭合开关
S后，两个小灯泡并联的是（　　）
A．
B．
C．
D．
10．如图所示是一个简化的玩具警车电路图，若只有警灯L工作，应（　　）
A．只闭合S1
B．只闭合S2
C．S1、S2都闭合
D．S1、S2都断开

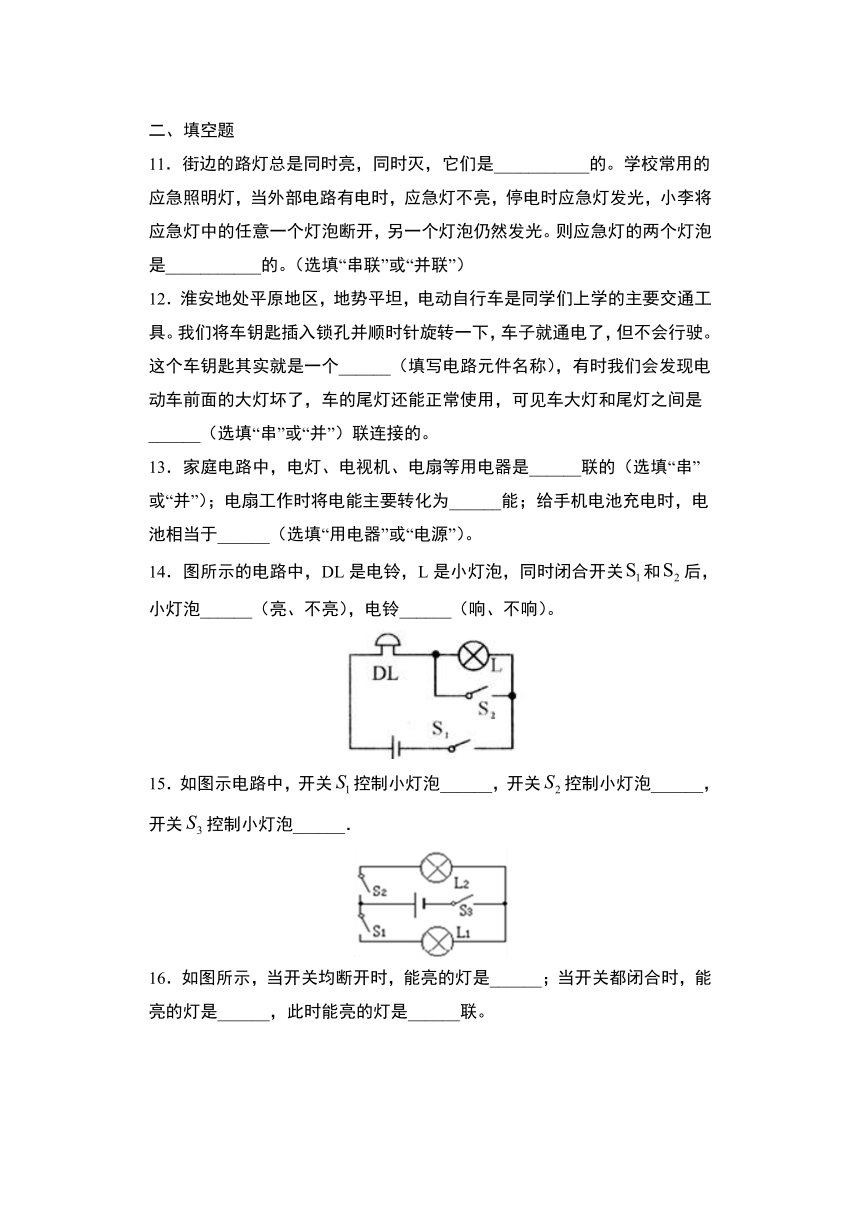

二、填空题
11．街边的路灯总是同时亮，同时灭，它们是___________的。学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光。则应急灯的两个灯泡是___________的。（选填“串联”或“并联”）
12．淮安地处平原地区，地势平坦，电动自行车是同学们上学的主要交通工具。我们将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个______（填写电路元件名称），有时我们会发现电动车前面的大灯坏了，车的尾灯还能正常使用，可见车大灯和尾灯之间是______（选填“串”或“并”）联连接的。
13．家庭电路中，电灯、电视机、电扇等用电器是______联的（选填“串”或“并”）；电扇工作时将电能主要转化为______能；给手机电池充电时，电池相当于______（选填“用电器”或“电源”）。
14．图所示的电路中，DL是电铃，L是小灯泡，同时闭合开关和后，小灯泡______（亮、不亮），电铃______（响、不响）。
15．如图示电路中，开关控制小灯泡______，开关控制小灯泡______，开关控制小灯泡______．
16．如图所示，当开关均断开时，能亮的灯是______；当开关都闭合时，能亮的灯是______，此时能亮的灯是______联。
17．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。
18．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
19．GaN蓝光LED是南昌大学江风益院士发现的一种特殊材料发光二极管，具有稳定性好、寿命长等特点。如图所示的是这种产品的LED手电筒，内有5个LED灯珠，小明在使用时发现有个LED灯珠不亮，而其他LED灯珠仍然发光，说明手电筒内的5个LED灯珠是_____（选填“串联”或“并联”）的；手电筒在使用时，LED灯相当于简单电路中的_____（选填“电源”、“用电器”或“开关”）。
20．如图所示，要使灯泡L1和L2串联，应闭合_______，要使两灯并联，应闭合______，如果闭合______电路会被短路。
三、解答题
21．连接图中元件组成简单的并联电路，要求开关控制整个电路。
22．为一仓库设计一个电路，取货人在前门按开关S1，红灯L1亮，送货人在后门按开关S2，绿灯L2亮，按你设计一个电路图。
23．根据图1实物图，在图2的虚线框内画出电路图。（作图时请用刻度尺）
24．在图中虚线框中填入电源和电流表的符号，组成的电路能使两个灯泡都可能工作。
25．如图，把两个小灯泡串联接入电路研究串联电路特点。
(1)在连接电路时，开关必须__；开关闭合并且两灯都发光时，取下其中一个灯，可观察到另一灯__的现象；
(2)在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到原来两灯_____的现象；
(3)以上两个现象都说明了串联电路各用电器__（选填“相互影响”或“不相互影响”）这一特点；
(4)开关闭合并且两灯都发光时，使其中一个灯泡短路，可观察到被短路的灯泡__，另一个灯泡的亮度__。（选填“变亮”、“变暗”、“不亮”、“不变”）
(5)实验中，选择两个小灯泡的规格应该是__的（填“相同”或“不相同”）。
答案
1．D
2．C
3．B
4．C
5．A
6．D
7．A
8．C
9．C
10．B
11．并联
并联
12．开关
并
13．并
机械
用电器
14．不亮
响
15．
、
16．L1、L3
L2、L3
并
17．B
A
18．并
用电器
19．并联
用电器
20．S2
S1、S3
S1、S2
21．
22．
23．
24．
25．断开
熄灭
变暗
相互影响
不亮
变量
不相同
试卷第8页，总8页
