人教版地理七年级上册第一章地球和地图第四节地形图的判读课件（共34张PPT）

(共34张PPT)
第一章
地球和地图
地理（人教版七年级上册）
等高线地形图

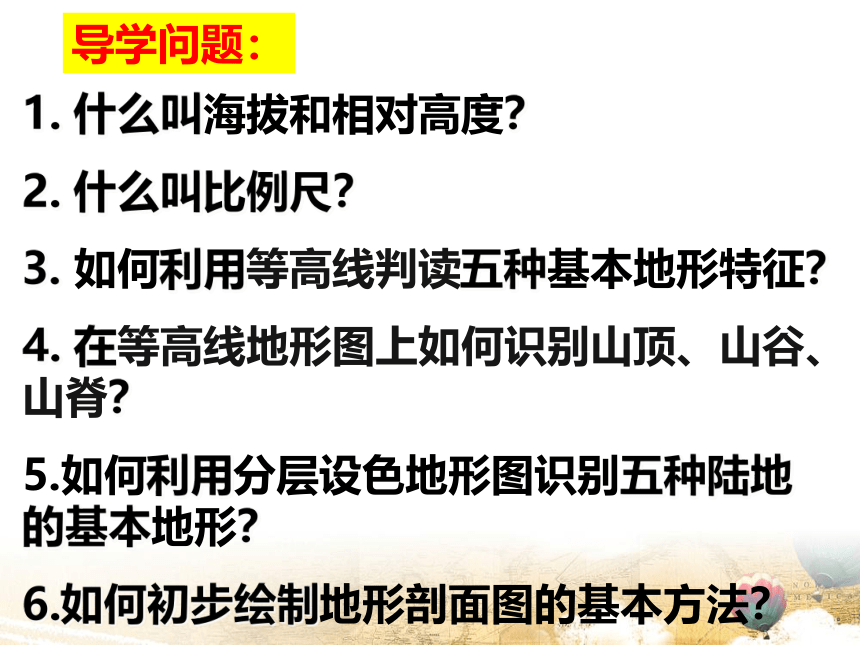

1.
什么叫海拔和相对高度？
2.
什么叫比例尺？
3.
如何利用等高线判读五种基本地形特征？
4.
在等高线地形图上如何识别山顶、山谷、山脊？
5.如何利用分层设色地形图识别五种陆地的基本地形？
6.如何初步绘制地形剖面图的基本方法？
导学问题：
500米
1500米
1000米

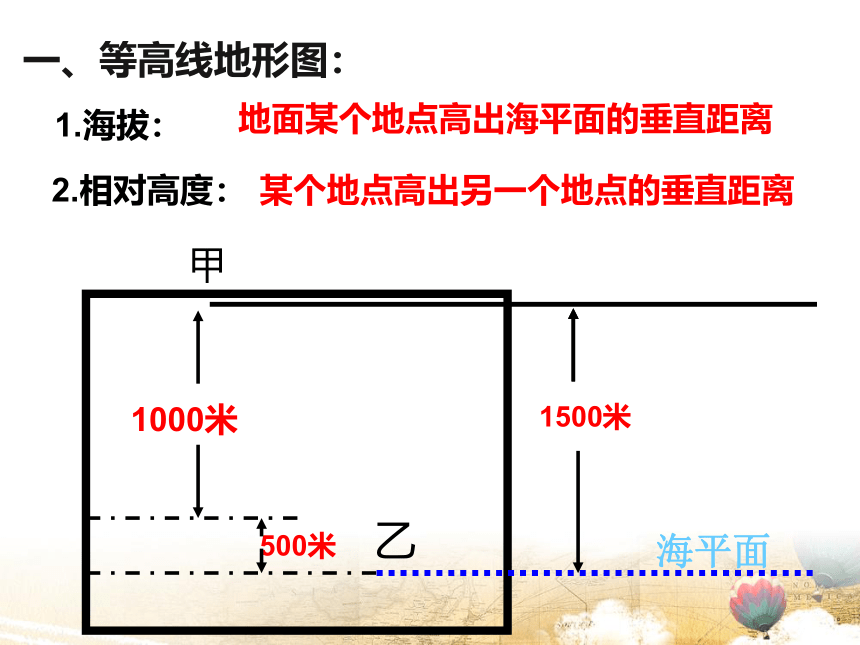

1.海拔：
地面某个地点高出海平面的垂直距离
乙
2.相对高度：
某个地点高出另一个地点的垂直距离
甲
海平面
一、等高线地形图：
100
100
100
100
100
100
100
200
200
200
200

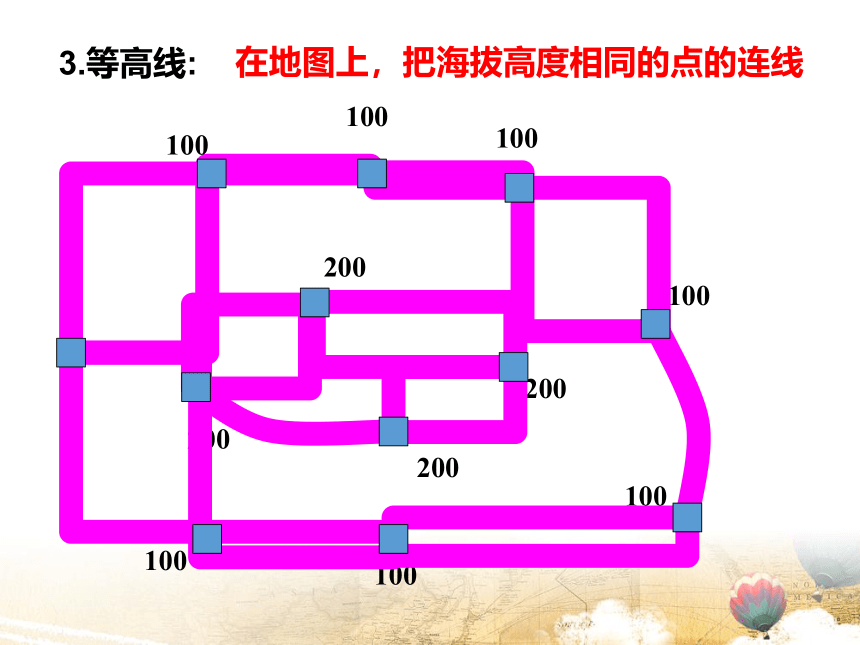

3.等高线:
在地图上，把海拔高度相同的点的连线

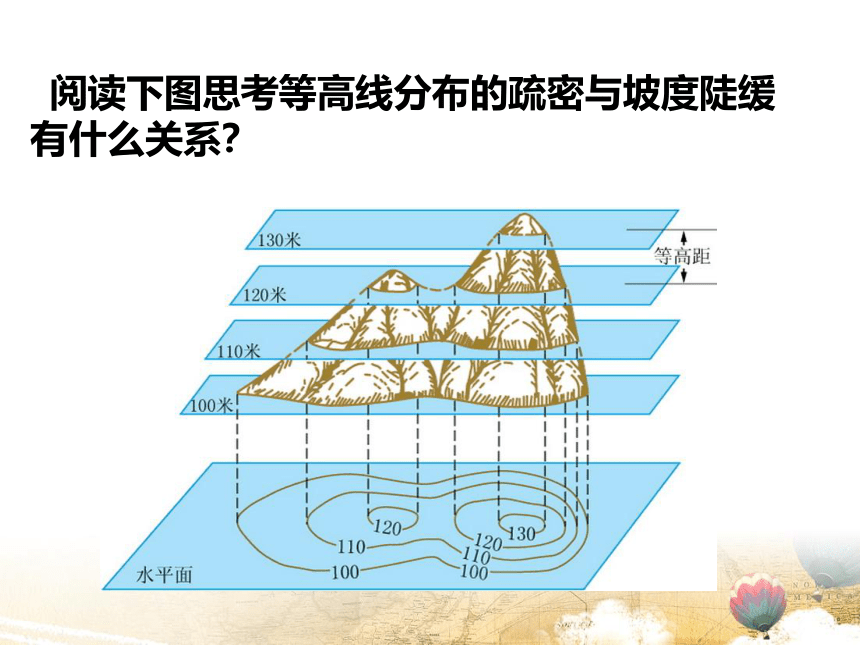

阅读下图思考等高线分布的疏密与坡度陡缓有什么关系？

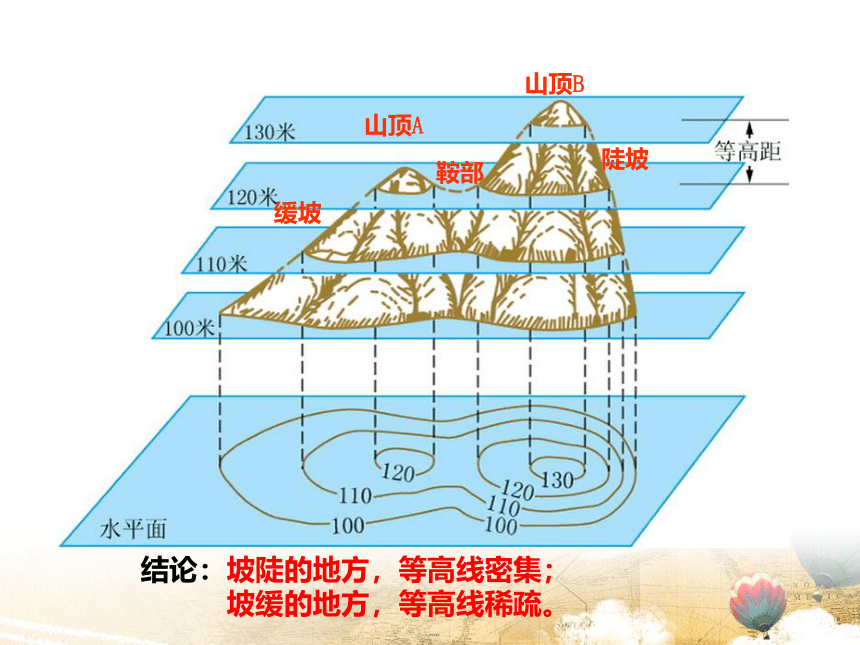

山顶A
山顶B
鞍部
缓坡
陡坡
结论：坡陡的地方，等高线密集；
坡缓的地方，等高线稀疏。

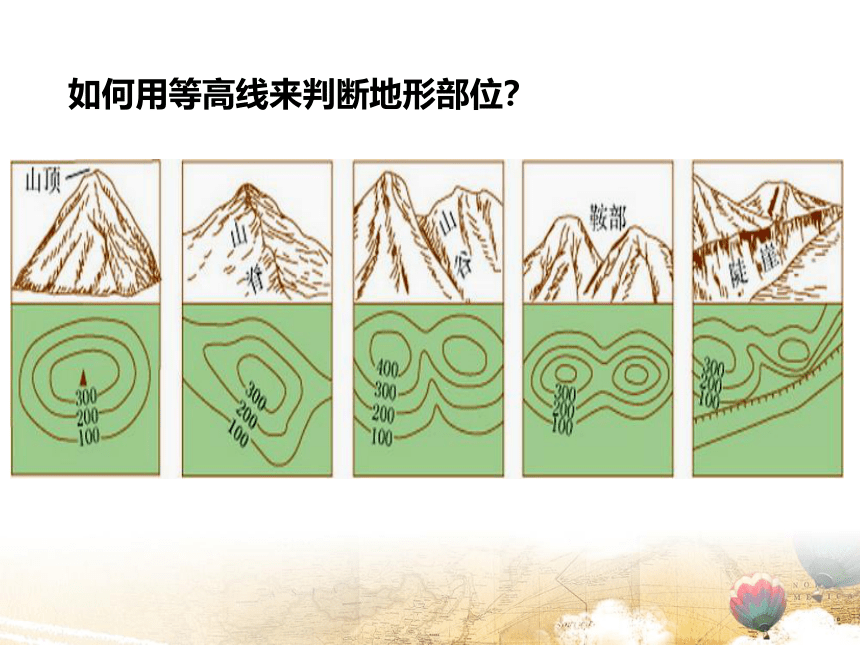

如何用等高线来判断地形部位？
山顶
山脊
山谷
40
40

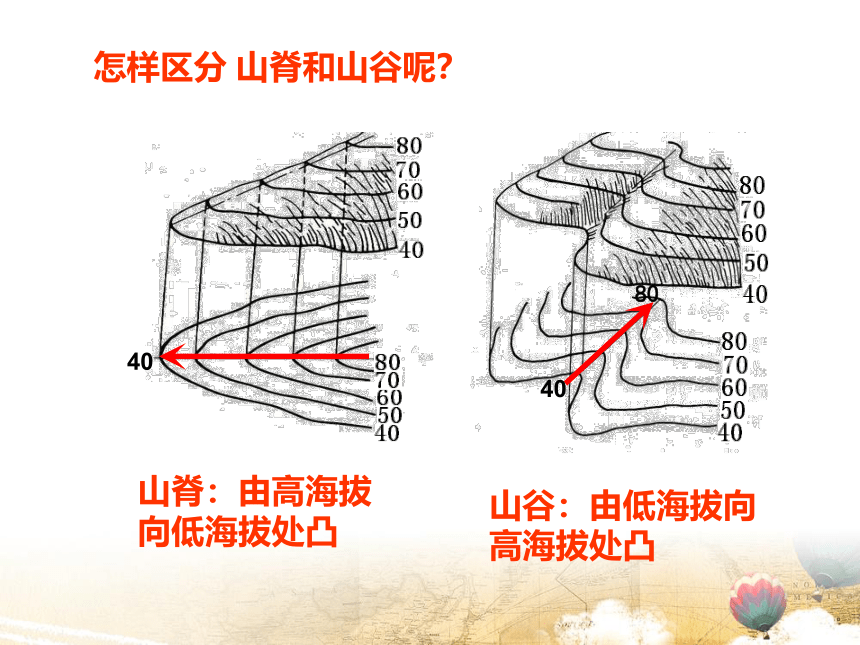

山谷：由低海拔向高海拔处凸
80
山脊：由高海拔向低海拔处凸
怎样区分
山脊和山谷呢？

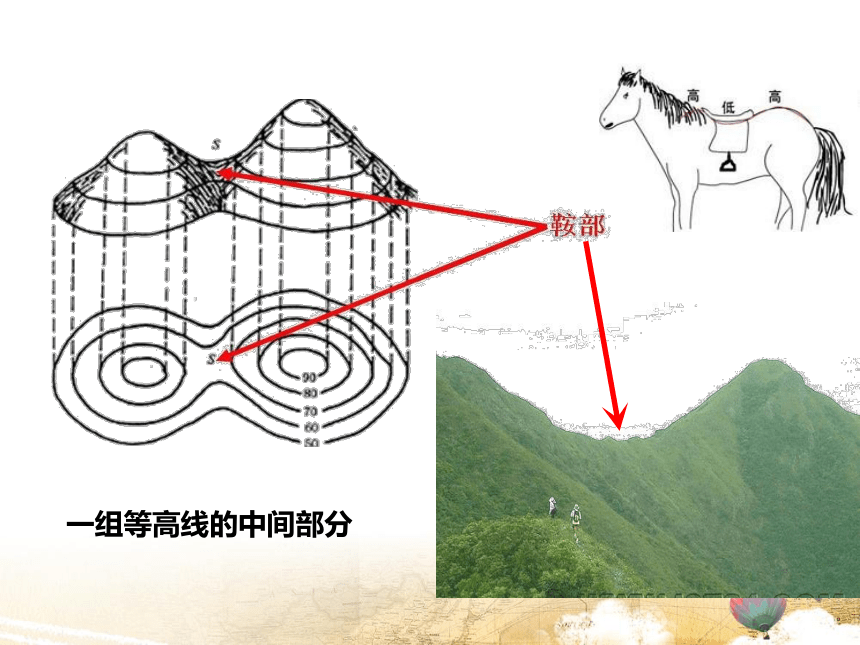

一组等高线的中间部分
陡崖
100
100
200
200
300
300

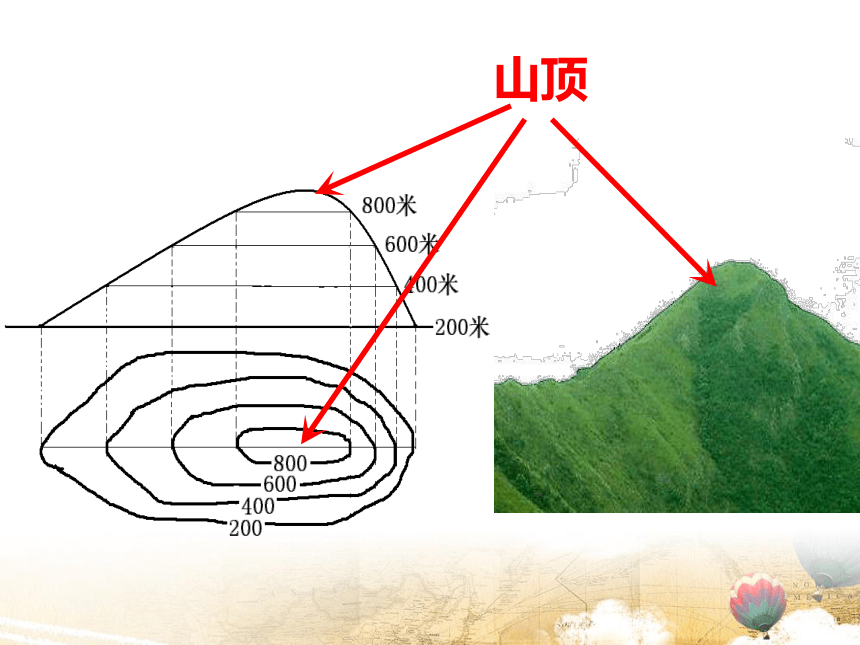

山顶
盆地
等高线呈闭合曲线,数值从中心向四周逐渐降低.
等高线呈闭合曲线,数值从中心向四周逐渐升高.
400
500
400
500
400
400
500
400
500
500
A
B
C
C
A
B
等高线与山脊线或山谷线垂直相交
山谷山脊的判断方法
山脊
山谷
等值线共性：“凸高为低，凸低为高”
山顶
山脊
山谷
鞍部
陡崖
等高线闭合、数值从中间向四周逐渐降低
由高海拔向低海拔处凸
由低海拔向高
海拔处凸
两个山顶之间的部分
等高线重合的地方
几种基本地形部位的判读
5、等深线：
把海洋中深度相同的点连接成线。
4、等高距：
相邻两条等高线之间的数值之差。
生活处处有地理
桂林龙脊梯田
天然的“等高线”
等值线地形图的基本特征
（1）
同线等值
（2）
等值距全图一致
（3）
等值线均为闭和曲线，等高线一般不相交、不重合
（4）
等值线疏密程度表示数值变化快慢
特征：
①同线等高
②等高距全图一致
③等高线均为闭合曲线
④除了陡崖处，等高线不相交，不重合　　　　　　　　　　
等高线地形图
等高线地形判读
二、分层设色地形图：
绿色代表平原，黄色代表高原，山地、丘陵，褐色代表高山，白色代表雪线以上，蓝色代表海洋
1.分层设色地形图：
在绘有等高线和等深线的地图上，把不同的高度和深度的范围，着上不同的颜色，来表示地表的高低形态和海底的起伏状况
2.设色原则：
高原
平原
4.陆地表面的五种基本地形类型:
山地
丘陵
盆地
3.作用：
在分层设色地形图上，可以比较容易地判断出
各种各样的地形，以及地势的起伏。
高原、平原、山地、丘陵、盆地
陆地上五种基本地形
0
200
1000
海拔（米）
高原
山地
丘陵
平原
500
高
原
山
地
丘
陵
平
原
盆
地
高度（米）
形态特征
地面起伏程度
大于500
高而平
小
大于500
高而陡
大
小于500
低而缓
大
小于200
低而平
小
无一定标准
四周高，
中间低
大
三、地形剖面图:
2.作用：
1.地形剖面图:
以
等高线地形图为基础转绘成的。它是沿等高线
地形图某条直线下切而显露出来的地形垂直剖面。
从地形剖面图可以直观地表示地面上沿某一方
向地势的起伏和坡度的陡缓
。
地形剖面图的绘制方法
水平比例尺1:5000
垂直比例尺1:10000
A
B
1.确定剖面方向，画出剖面基线AB.
2.确定比例尺：先确定水平基线（一般与剖面线长度一致）与水平比例尺（一般采用原图比例尺）；再确定垂直方向的高度差（一般与原图等高距相等）与垂直方向的比例尺（一般大于水平比例尺）
3.点出剖面基线AB与不同等高线的交点，从每个交点向下在剖面图上做垂线，并在垂线上找出每个点的相应高度。
4.把各点连成平滑的曲线，即得到AB剖面线的地形剖面图
地形部位
等高线分布特点
山峰（山顶）
山脊
山谷
鞍部
陡崖
等高线的弯曲部分向低处凸出（低凸脊）
等高线重叠，常用符号“
”表示
等高线闭合，数值向中间向四周逐
渐降低，常用“
”表示。
等高线的弯曲部分向高处凸出（高凸谷），有可能形成河流
两个山顶之间相对低洼的部分，形似马鞍
地形类型
海拔
地面起伏状况
高原
500米以上
外围较陡，内部起伏较为和缓
山地
500米以上
耸立的山峰，陡峭的山坡
丘陵
200--500米
地势起伏较大，坡度较缓
盆地
无一定标准
四周高，中间低
平原
200米以下
宽广平坦，起伏小
2.下图中甲、乙之间的相对高度是
(
)
A.
1000米
B.
2000
米
C.
3000米
D.
4000米
1.
地图上长白山的白云峰的高度是2691米，这个高度是（
）
A.
相对高度
B.
海拔
C.
等高线
D.
一般高度
B
B
读“等高线地形图”，完成下列小题。
3.
图中①表示的山体部位名称是(
)
A.
山脊
B.
山谷
C.
陡崖
D.
山峰
4.
图中a两点的相对高度是(
)
A.
20米
B.
50米
C.
30米
D.
35米
D
B
a
6.
在分层设色地形图上，黄色通常表示，蓝色通常表示（
）
A.
平原、盆地
B.
盆地、山地
C.
山地、海洋
D.
海洋、平原
5.
下列四幅等高线图中，表示盆地的是（
）
B
C
7.
山地和丘陵的共同点有下列中的（
）
A.
地面崎岖不平
B.
地面平坦
C.
地表起伏小
D.
海拔相差不大
8.
图中A和B表示的地形部位分别是(
)
A.鞍部、山谷
B.鞍部、山脊
C.山峰、山谷
D.山谷、山脊
A
A
读我国某地区的等高线示意图，完成下列小题。
9.
图中M处地形最适宜开展的运动项目为（　　）
A．跳水运动
B．飞行运动
C．滑雪运动
D．攀岩运动
10．若在A处建火情瞭望台，不能观测到的地点是（　　）
A．图中两城镇
B．隧道口F处
C．陡崖的崖顶
D．山坡D处
B
D
