第十六章　电压 电阻
第1节　电压　

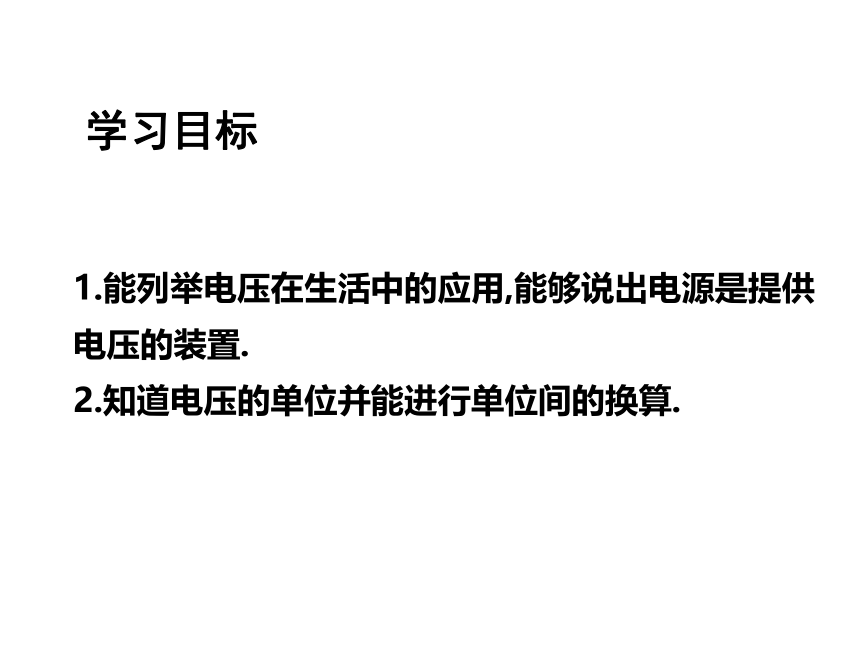

学习目标
1.能列举电压在生活中的应用,能够说出电源是提供电压的装置.
2.知道电压的单位并能进行单位间的换算.

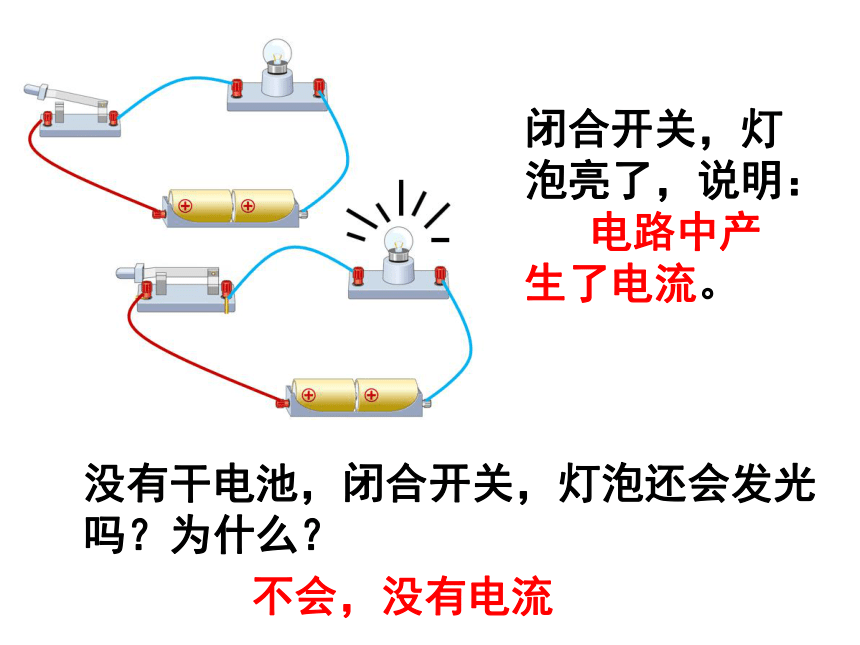

闭合开关，灯泡亮了，说明：
电路中产生了电流。
没有干电池，闭合开关，灯泡还会发光吗？为什么？
不会，没有电流

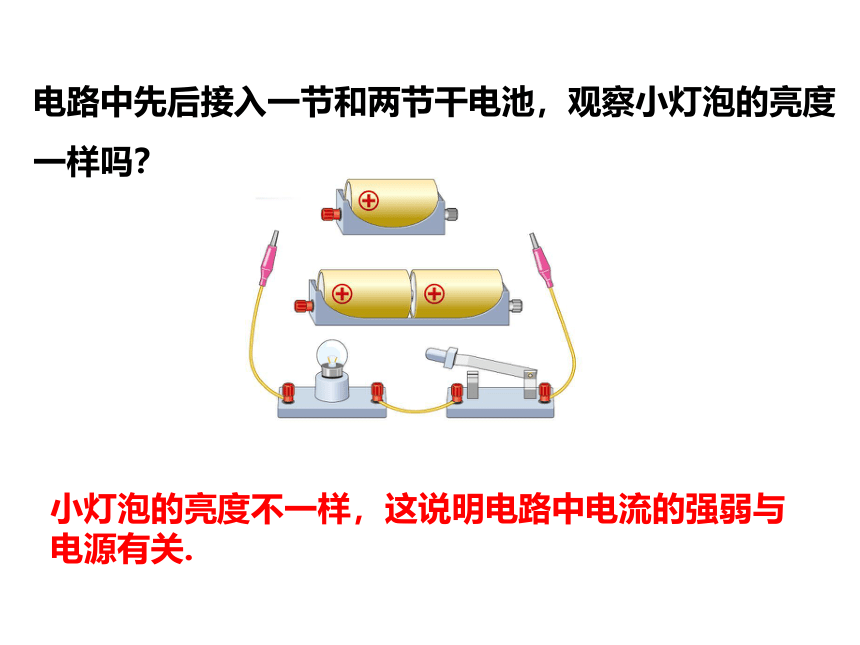

电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
小灯泡的亮度不一样，这说明电路中电流的强弱与电源有关.

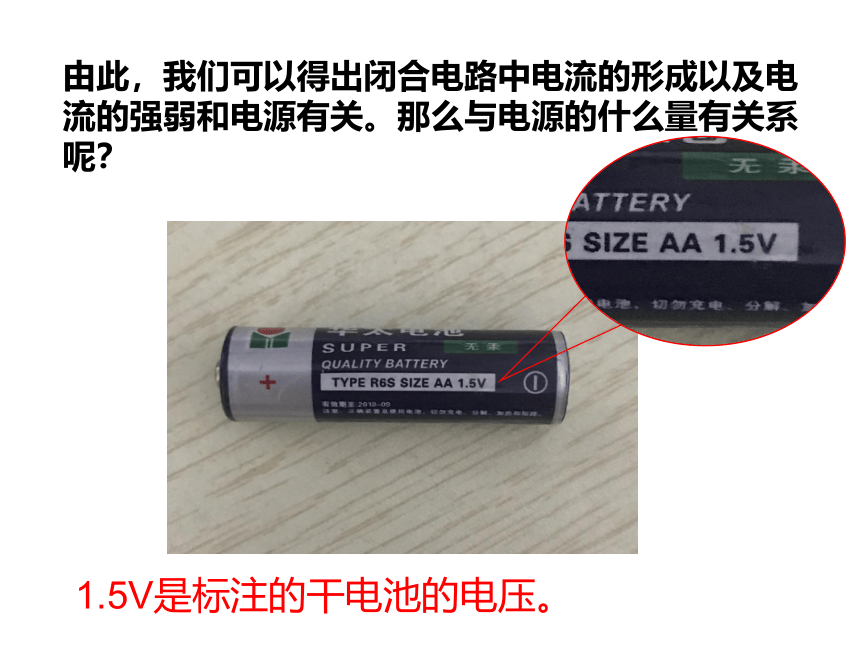

由此，我们可以得出闭合电路中电流的形成以及电流的强弱和电源有关。那么与电源的什么量有关系呢？
1.5V是标注的干电池的电压。

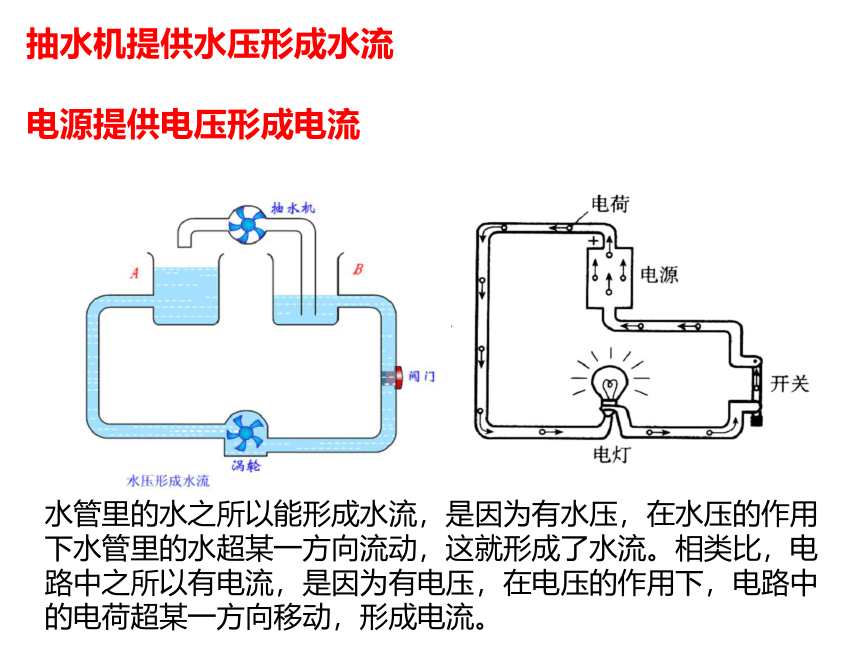

抽水机提供水压形成水流
电源提供电压形成电流
水管里的水之所以能形成水流，是因为有水压，在水压的作用下水管里的水超某一方向流动，这就形成了水流。相类比，电路中之所以有电流，是因为有电压，在电压的作用下，电路中的电荷超某一方向移动，形成电流。
国际单位：伏特（volt） ，简称伏（ V ）.
常用单位：千伏（kV）；毫伏（mV）.
换算：　　1 kV =1 000 V=103V
　　　　　1 V =103 mV
电压的单位
电压是电路中形成电流的原因，通常用字母U来表示
要让一段电路中有电流，它的两端就要有电压.
电源的作用就是给用电器两端提供电压.
形成持续电流的条件：一是电路中要有电源，二是电路为通路.
电压
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}铅蓄电池
2
对人体安全的电压不高于36V
由表可得：
不同电源提供的电压一般不同。
不同用电器正常工作时的电压一般不同。
电压有高低，测量电压高低的一仪器叫做电压表，
符号为
V
电压表
　　电压表的读数
　　读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。
V
5
0
3
2
1
0
10
15
15
3
—
9.5V
V
5
0
3
2
1
0
10
15
15
3
—
3.5V
V
5
0
3
2
1
0
10
15
15
3
—
1.2V
V
5
0
3
2
1
0
10
15
15
3
—
0.5V
　1.校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正.
2.并联：电压表必须并联在被测电路两端，使电流从正接线柱流入电压表，从负接线柱流出电压表.
3.被测电压不能超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能预先判断，则先用大量程“试触”，如果测得的电压不超过小量程的测量值，为提高读数的准确性，可以改用小量程进行测量.
电压表的使用规则

电压表阻值相当大，在电路中可看作断路。
电压表使用
