3.6探究凸透镜成像规律训练-2021年沪粤版物理八年级上册（有答案）

3.6探究凸透镜成像规律训练
一、选择题
1．某同学用焦距为10cm的凸透镜做成像实验，将蜡烛放在距凸透镜30cm处的主光轴上，则在凸透镜的另一侧移动光屏可得到一个（　　）
A．正立、放大的虚像 B．倒立、放大的实像
C．正立、缩小的虚像 D．倒立、缩小的实像
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时。在光屏上呈现个与凸透镜口径略小的圆形光斑，下列说法正确的是（　　）
A．该透镜的焦距为20.0cm
B．该光斑形成的是蜡烛火焰缩小的实像
C．该光斑形成的是蜡烛火焰放大的虚像
D．该光斑的形成是蜡烛火焰的光的折射现象
3．小亮在重阳节送给奶奶一个台式放大镜（如图）。放大镜的焦距为25cm。奶奶正确使用这个放大镜看书时（　　）
A．书与放大镜之间的距离应等于25cm
B．书与放大镜之间的距离应大于25cm
C．看到的是倒立、放大的实像
D．看到的是正立、放大的虚像

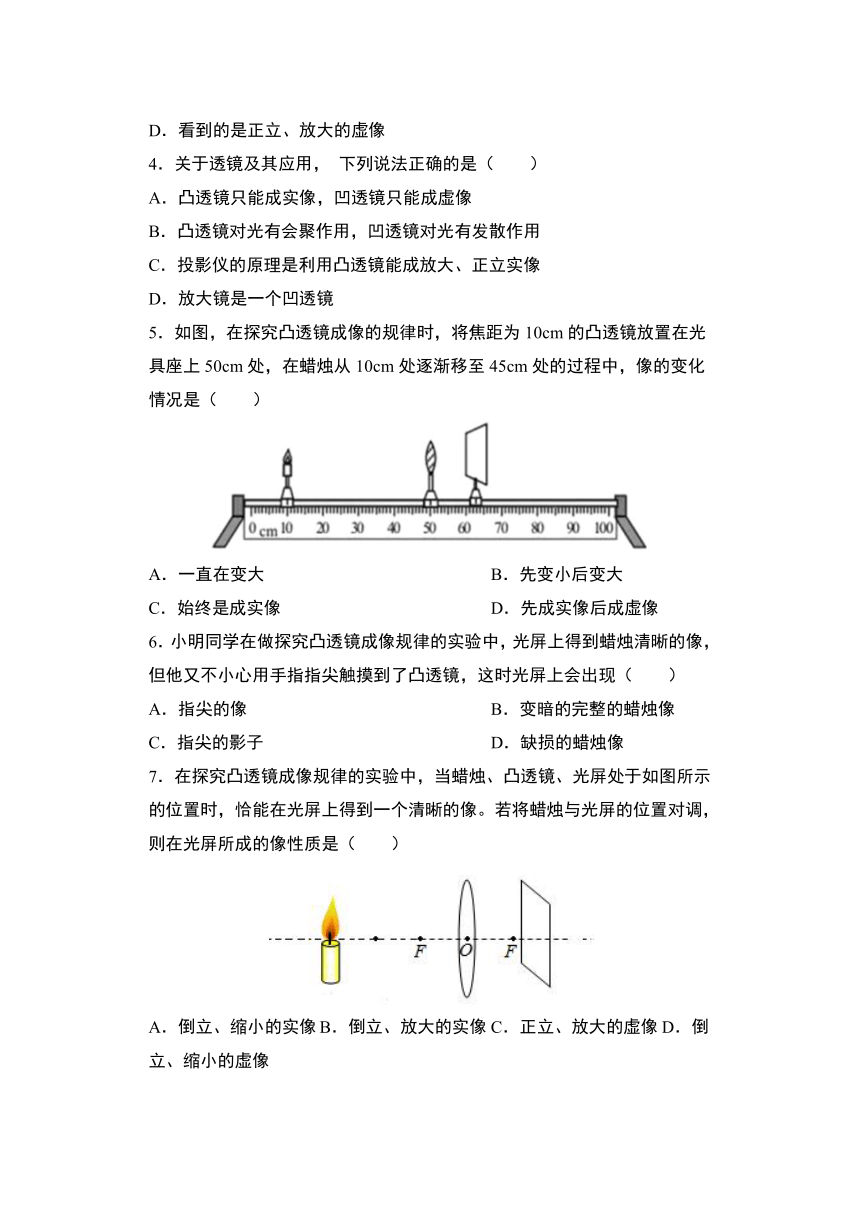

4．关于透镜及其应用， 下列说法正确的是（　　）
A．凸透镜只能成实像，凹透镜只能成虚像
B．凸透镜对光有会聚作用，凹透镜对光有发散作用
C．投影仪的原理是利用凸透镜能成放大、正立实像
D．放大镜是一个凹透镜
5．如图，在探究凸透镜成像的规律时，将焦距为10cm的凸透镜放置在光具座上50cm处，在蜡烛从10cm处逐渐移至45cm处的过程中，像的变化情况是（　　）
A．一直在变大 B．先变小后变大
C．始终是成实像 D．先成实像后成虚像
6．小明同学在做探究凸透镜成像规律的实验中，光屏上得到蜡烛清晰的像，但他又不小心用手指指尖触摸到了凸透镜，这时光屏上会出现（　　）
A．指尖的像 B．变暗的完整的蜡烛像
C．指尖的影子 D．缺损的蜡烛像
7．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。若将蜡烛与光屏的位置对调，则在光屏所成的像性质是（　　）
A．倒立、缩小的实像 B．倒立、放大的实像 C．正立、放大的虚像 D．倒立、缩小的虚像
8．一束平行光线沿主光轴射到凸透镜上，经凸透镜折射后会聚于透镜另一侧主光轴上距透镜中心10cm的地方，若把点燃的蜡烛分别置于主光轴上距透镜15cm和8cm处，两次成的像（　　）
A．都是正立的像 B．都是放大的像
C．都是实像 D．都是虚像
9．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影。若航空摄影用的照相机的镜头焦距为50mm，则底片到镜头间的距离为（　　）
A．略大于50 mm B．50 mm以内
C．100 mm以外 D．恰为50 mm
10．让一个凸透镜正对太阳光，在距透镜5cm处得到一个最小最亮的光斑。若将一个物体放在主光轴上距焦点2cm处，经这个凸透镜所成的像一定是（　　）
A．缩小的 B．放大的
C．虚像 D．实像
二、填空题
11．如图所示，球形鱼缸起到了______镜的作用， 我们看到的小丑鱼是它通过球形鱼缸形成的______（选填“实像”或“虚像”）。

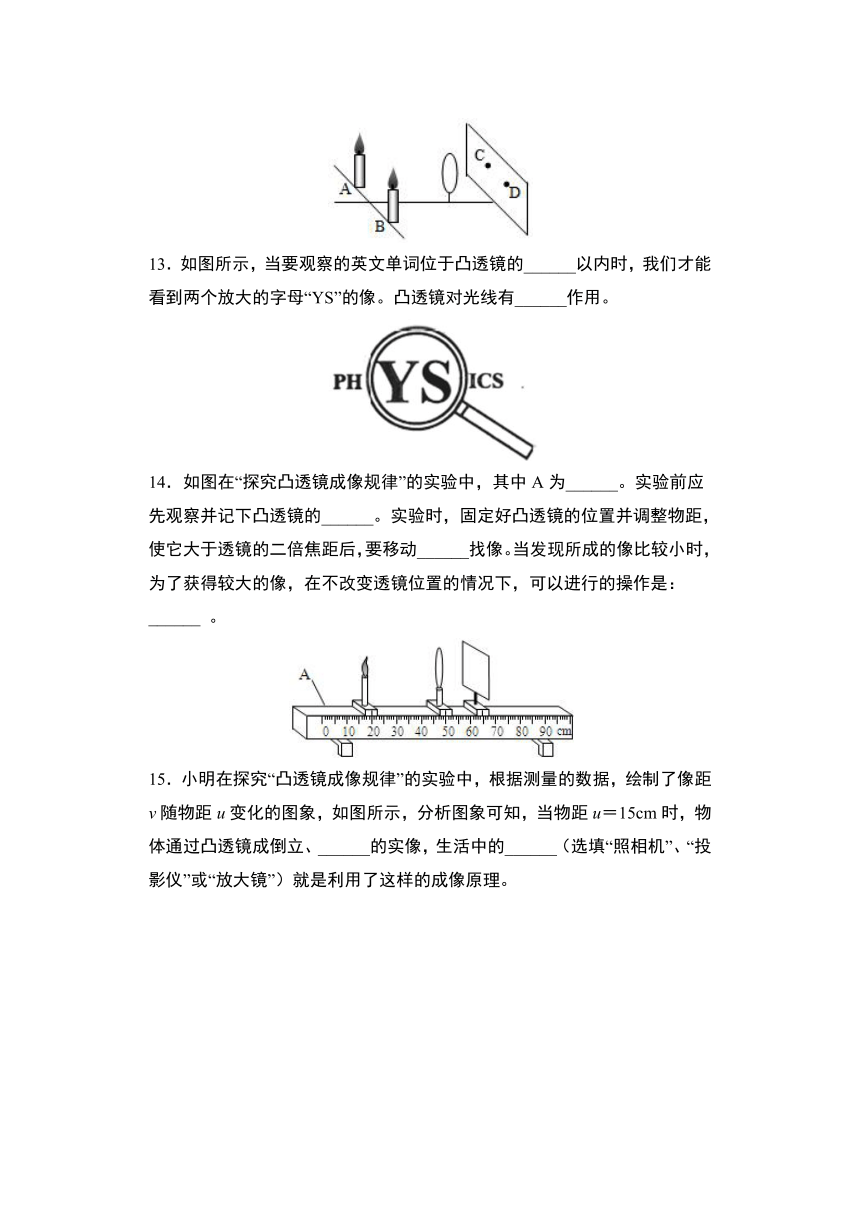

12．蜡烛、凸透镜和光屏分别置于如图所示位置，两支蜡烛的连线AB与过凸透镜的中线垂直，若用一块厚纸板挡住A处的烛焰，在光屏上______（选填“C”或“D”）处仍能得到一个清晰的像。由于蜡烛的燃烧，烛焰的高度逐渐降低，烛焰在光屏上的像将会少许偏离原来位置。要使像继续成在原来位置，可将凸透镜适当向______（填“上”或“下”）调节。
13．如图所示，当要观察的英文单词位于凸透镜的______以内时，我们才能看到两个放大的字母“YS”的像。凸透镜对光线有______作用。
14．如图在“探究凸透镜成像规律”的实验中，其中A为______。实验前应先观察并记下凸透镜的______。实验时，固定好凸透镜的位置并调整物距，使它大于透镜的二倍焦距后，要移动______找像。当发现所成的像比较小时，为了获得较大的像，在不改变透镜位置的情况下，可以进行的操作是：______ 。
15．小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝15cm时，物体通过凸透镜成倒立、______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
16．如图是装有水的圆柱形玻璃杯、将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时所成的像为正立、 ______ （选填放大或缩小）的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖方向 ___________ （填改变不改变），此时所看到的像是 ________ （选填实橡，或虚像）。
17．今年，新型冠状病毒（Covid﹣19）席卷而来，体温检测是疫情防控的必要措施。如图所示是水银体温计的横截面。从凸起圆弧形玻璃这一侧可以看清体温计内极细的水银柱，这是因为凸起圆弧形玻璃的作用相当于_____镜，能看到水银柱被放大的水银柱的_____（填“实”或“虚”）像。
18．如图所示，F到凸透镜的距离为1倍焦距，P到凸透镜的距离为2倍焦距。图中烛焰在光屏上成的是倒立、___________的实像；若把蜡烛移到P与F之间，调整光屏位置后，在光屏上得到的像将会___________（选填“变小”或“变大”）。
19．小明在长白山旅游时看到一块警示牌，上面写有请不要把装有水的透明矿泉水瓶遗留在山上，他想装有水的矿泉水瓶，可能会引起森林大火，因为装有水的矿泉水瓶相当于______。
20．在“探究凸透镜成像规律实验”中，当物距为20cm时，在光屏上呈现一个倒立等大的实像。该透镜的焦距是______cm， 当物距为15cm时，可在光屏上呈现一个倒立______的实像。
三、解答题
21．利用如图所示的实验装置探究“凸透镜成像的规律”。
（1）实验时，应调节烛焰、凸透镜、光屏三者的中心在______；实验装置正确安装并调节后，在如图所示的光屏上能看到烛焰清晰的像，则该凸透镜的焦距f＝______cm；
（2）保持凸透镜位置不变，将蜡烛放在A点，光屏在B位置上，为了在光屏上找到清晰烛焰的像，应将光屏向______（选填“左”或“右”）移动；
（3）如果将蜡烛和光屏位置对调，发现仍能在光屏上接收到清晰烛焰的像，出现这种现象的原因是______。
22．某物理小组进行“探究凸透镜成像规律”的实验如图所示。
（1）在光具座上依次放置蜡烛、凸透镜、光屏，并调整烛焰、凸透镜、光屏三者的中心大致在____。保持凸透镜位置不变，当蜡烛位于光具座B点时，通过调节光屏的位置，恰好在光屏上承接到清晰、等大的像，则该凸透镜焦距为____cm；凸透镜对光有____作用；
（2）当蜡烛位于A点时，在光屏上承接到清晰的像是倒立、____的实像，要想使像变大一些，可以将蜡烛向____移动（选填“左”或“右”）；
（3）当蜡烛位于D点时，通过调节光屏____（选填“能”或“不能”）承接到蜡烛清晰的像；利用蜡烛放在____（选填“A”“B”“C”或“E”）点是放大镜成像原理；
（4）当光屏上呈现清晰的像时，一只飞蛾飞落在凸透镜上半部分，此时光屏上____。（选填“会有飞蛾的像”“会出现飞蛾的影子”或“烛焰的像变暗了一些”）
答案
1．D 2．D 3．D 4．B 5．D
6．B 7．B 8．B 9．A 10．B
11．放大（凸透） 虚像 12．C 下 13．一倍焦距 会聚
14．光具座 焦距 光屏 将蜡烛靠近凸透镜，并将光屏远离凸透镜找到清晰的像 15．缩小 照相机 16．放大 改变 实像
17．凸透 虚 18．缩小 变大 19．凸透镜 20．10 放大
21．同一高度 10.0 左 光发生折射时，光路具有可逆性
22．同一高度 10.0 会聚 缩小 右 不能 E 烛焰的像变暗了一些
