第五章 透镜及其应用
第一节 透镜
新课程我们共同探索
透镜
透镜的分类
1、凸透镜：中间厚边缘薄的透镜
2、凹透镜：中间薄边缘厚的透镜

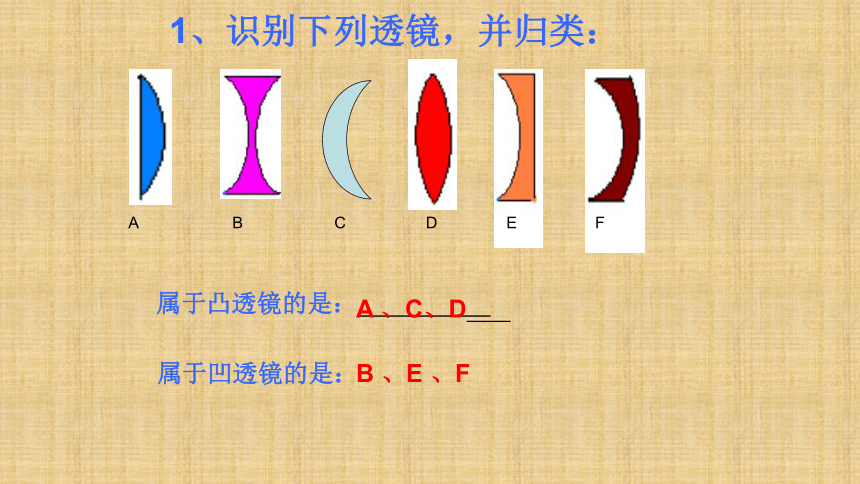

1、识别下列透镜，并归类：
A
B
C
D
E
F
属于凸透镜的是：
属于凹透镜的是：
B 、E 、F
A 、C、D

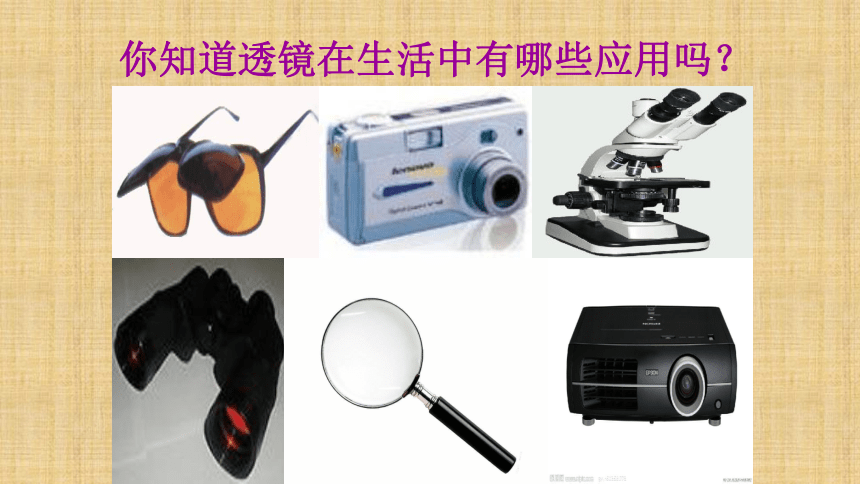

你知道透镜在生活中有哪些应用吗？
下面我们一起来认识透镜的各部分
光心
主光轴

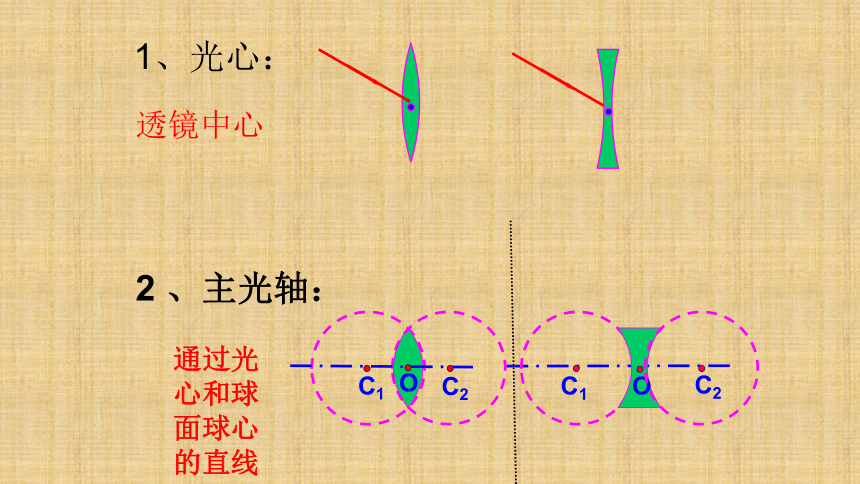

1、光心：
透镜中心
2 、主光轴：
通过光心和球面球心的直线
C1
O
C2
C1
O
C2

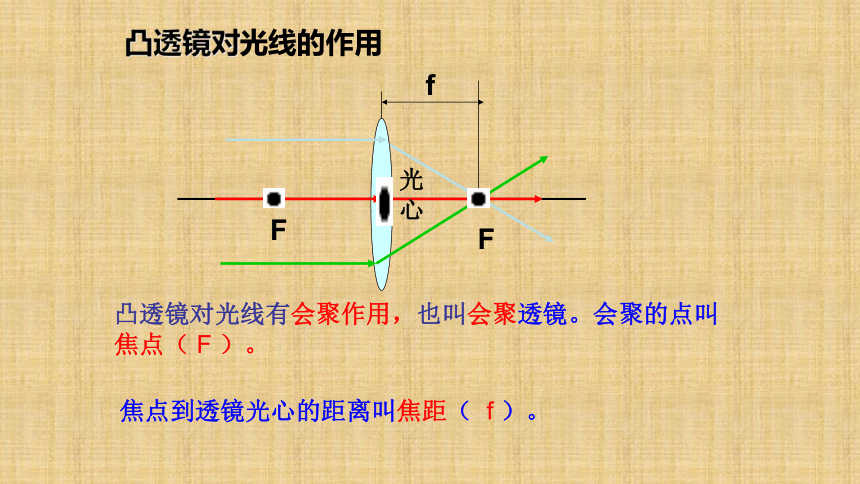

凸透镜对光线的作用
F
f
F
光心
凸透镜对光线有会聚作用，也叫会聚透镜。会聚的点叫焦点（ F ）。
焦点到透镜光心的距离叫焦距（ f ）。

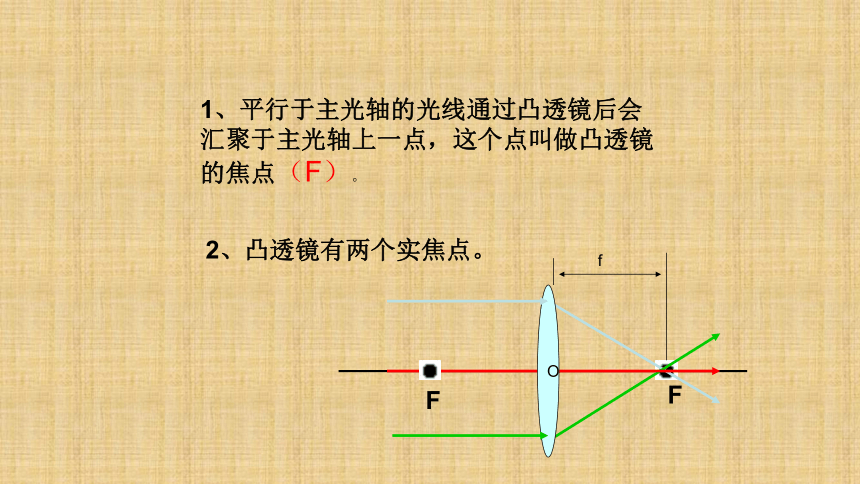

1、平行于主光轴的光线通过凸透镜后会汇聚于主光轴上一点，这个点叫做凸透镜的焦点（F）。
2、凸透镜有两个实焦点。
F
f
O
F
凹透镜对光线的作用
F
光心
结论：平行光线经凹透镜后变成发散光线， 因此凹透镜也叫发散透镜
F
光心
平行于主光轴的光线通过凹凸镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫做虚焦点（F）。
凸透镜的焦距越小，透镜对光的会聚作用越强，光线经过透镜偏折的越厉害。
O
O
甲
乙
偏折角
偏折角
偏折角
偏折角
f=20
f=20
f=5
f=5
知识巩固与升华
1、凸透镜对光有 作用，凹透镜对光有 作用。凸透镜又叫 透镜，凹透镜又叫 透镜。
会聚
发散
发散
会聚
2. 请在下图中填上适当类型的透镜
凸透镜
凹凸镜
通过透镜光心的光线
结论：通过光心的光线传播方向不变
三条特殊光线
1、通过光心的光线，传播方向不改变。
2、平行于主光轴的光线经过凸透镜折射后通过焦点，经过凹镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线，折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出。
3、下列四个图是光线经过凸透镜的光路图，正确的是（ ）
F
F
A
F
F
B
F
F
C
F
F
D
ABD
想一想：你有哪些辨别凸透 镜和凹透镜方法？
1、摸：根据透镜结构特点来辨别
2、照：根据对平行光的作用辨别
3、看：根据透镜成像特点来辨别
走进生活
下雨时在大蓬上会积一些水,当阳光透过水进入大蓬时，经常会把下边的小苗晒死,你知道其中的道理吗?
积水相当于凸透镜
我们学到了什么？
一、透镜的分类：
二、概念
1、主光轴:
2、光心
3、焦点
4、焦距
凸透镜与凹透镜
通过光心和球面球心的直线
(O):透镜中心
( F):平行于主光轴的光线通过凸透镜后会汇聚于主光轴上一点，这个店叫做凸透镜的焦点（F）
( f ):焦点到透镜光心的距离叫焦距
三、透镜对光线的作用
1、凸透镜对光有 作用
2、凹透镜对光有 作用
四、三条特殊光线：
1、 ，传播方向不改变。
2、 经过凸透镜折射后通过焦点，经过凹凸镜折射后发散，发散光线的反向延长线通过虚焦点。
3、 ，折射后平行于主光轴射出。
会聚
发散
通过光心的光线
平行于主光轴的光线
经过凸透镜焦点的光线
对着凹透镜异侧虚焦点入射的 光线
折射后平行于主光轴射出。
小小发明家
你能用身边的器材制作凸透镜吗？
将冰块边缘磨薄，就可以形成一个中间厚边缘薄的透镜，也就是我们所需要的凸透镜
动手动脑学物理
1、拿两块透镜让学生测出焦距。让学生们了解不同透镜的焦距不同。
2、焦距短的透镜偏折得更多些。
3、把小灯泡放在凸透镜的焦点上，小灯泡发出的光通过凸透镜后就可以变成平行光。这里利用了前面学过的光路可逆性。
4、甲
5、甲、乙两图中都是凹透镜
