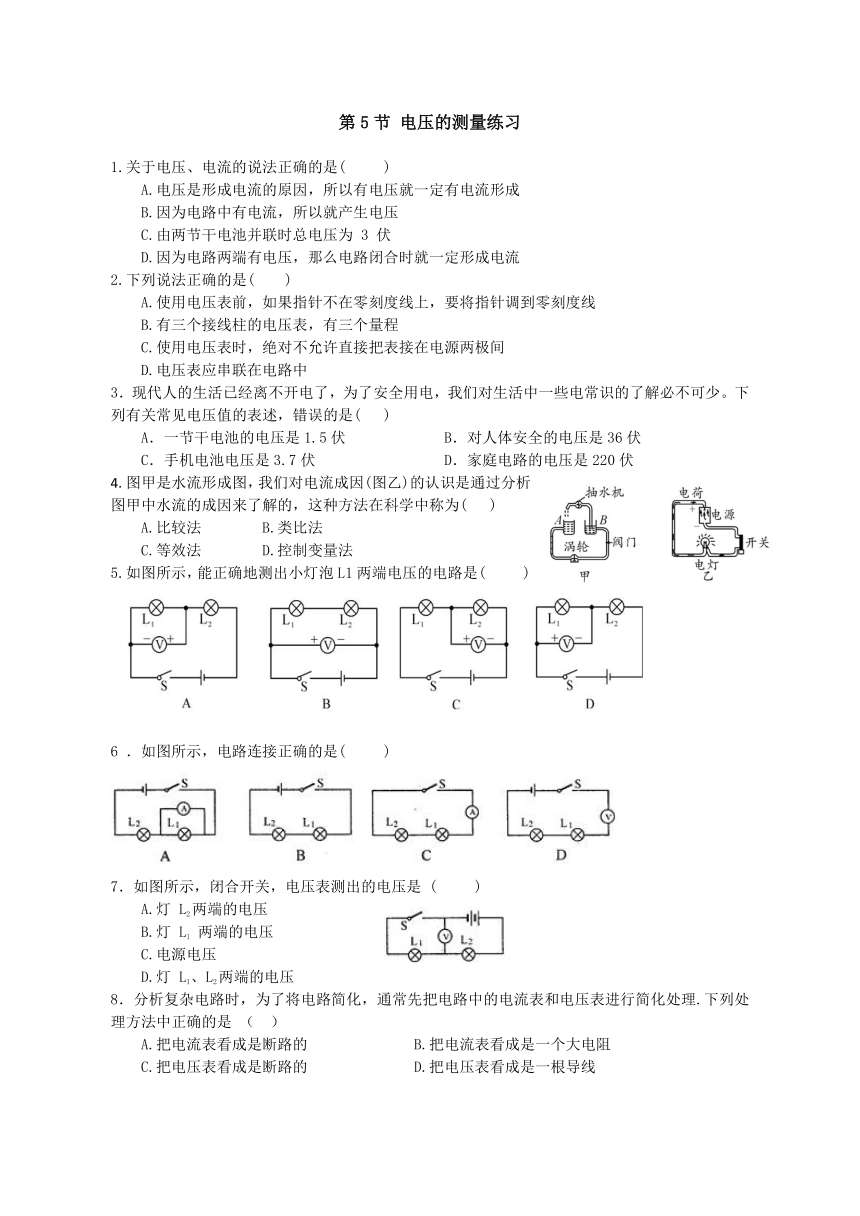

第5节 电压的测量练习
1.关于电压、电流的说法正确的是( )
A.电压是形成电流的原因，所以有电压就一定有电流形成
B.因为电路中有电流，所以就产生电压
C.由两节干电池并联时总电压为 3 伏
D.因为电路两端有电压，那么电路闭合时就一定形成电流
2.下列说法正确的是( )
A.使用电压表前，如果指针不在零刻度线上，要将指针调到零刻度线
B.有三个接线柱的电压表，有三个量程
C.使用电压表时，绝对不允许直接把表接在电源两极间
D.电压表应串联在电路中
3．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些电常识的了解必不可少。下列有关常见电压值的表述，错误的是( )
A．一节干电池的电压是1.5伏 B．对人体安全的电压是36伏
C．手机电池电压是3.7伏 D．家庭电路的电压是220伏
4.图甲是水流形成图，我们对电流成因(图乙)的认识是通过分析图甲中水流的成因来了解的，这种方法在科学中称为( )
A.比较法 B.类比法
C.等效法 D.控制变量法
5.如图所示，能正确地测出小灯泡L1两端电压的电路是( )
6 ．如图所示，电路连接正确的是( )

7．如图所示，闭合开关，电压表测出的电压是 ( )
A.灯 L2两端的电压
B.灯 Ll 两端的电压
C.电源电压
D.灯 L1、L2两端的电压
8．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是 （ ）
A.把电流表看成是断路的 B.把电流表看成是一个大电阻
C.把电压表看成是断路的 D.把电压表看成是一根导线

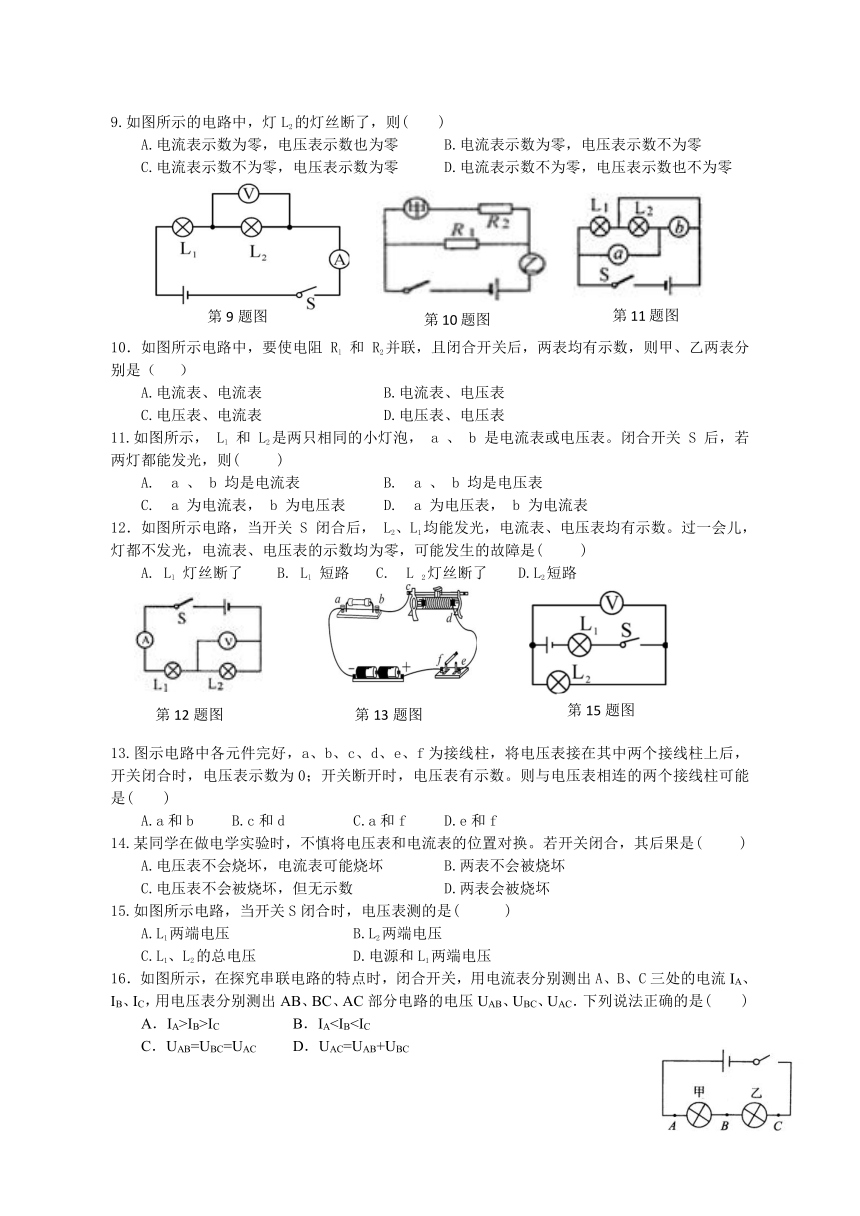

9.如图所示的电路中，灯L2的灯丝断了，则( )
A.电流表示数为零，电压表示数也为零 B.电流表示数为零，电压表示数不为零
C.电流表示数不为零，电压表示数为零 D.电流表示数不为零，电压表示数也不为零
第9题图
第10题图
第11题图
10．如图所示电路中，要使电阻 Rl 和 R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）
A.电流表、电流表 B.电流表、电压表
C.电压表、电流表 D.电压表、电压表
11.如图所示， Ll 和 L2是两只相同的小灯泡， a 、 b 是电流表或电压表。闭合开关 S 后，若两灯都能发光，则( )
A. a 、 b 均是电流表 B. a 、 b 均是电压表
C. a 为电流表， b 为电压表 D. a 为电压表， b 为电流表
12．如图所示电路，当开关 S 闭合后， L2、L1均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是( )
Ll 灯丝断了 B. Ll 短路 C. L 2灯丝断了 D.L2短路
第12题图
第13题图
第15题图
13.图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是( )
A.a和b B.c和d C.a和f D.e和f
14.某同学在做电学实验时，不慎将电压表和电流表的位置对换。若开关闭合，其后果是( )
A.电压表不会烧坏，电流表可能烧坏 B.两表不会被烧坏
C.电压表不会被烧坏，但无示数 D.两表会被烧坏
15.如图所示电路，当开关S闭合时，电压表测的是( )
A.L1两端电压 B.L2两端电压
C.L1、L2的总电压 D.电源和L1两端电压
16．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC部分电路的电压UAB、UBC、UAC．下列说法正确的是( )
A．IA>IB>IC B．IAC．UAB=UBC=UAC D．UAC=UAB+UBC
17．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为( )
A.1.5V B.3.8V C.2.3V D.6.1V
第18题图
第17题图
第19题图
18．如图所示，灯泡L1比L2亮，电压表V2的示数为6V，下列说法正确的是（ ）
A.电压表V1示数为6V B.电压表V1示数大于6V
C.电压表V示数小于6V D.电压表V示数大于6V
19．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是 伏， 片是它的正极。
第20题图
20．如图所示，电源电压不变。闭合 S1 后，再闭合 S2 ，电流表的示数 ，电压表的示数 。（选填“变大”“变小”或“不变” )
第21题图
21.小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点何的电压，发现两次电压表示数均为6V，由此判定灯________（填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为________V.
22.按下图的电路图连实物图。
第22题图
第23题图
23.用笔画线代替导线将图中实物连接完整，要求：
①电压表测量灯泡两端的电压；
②滑动触片向右移动时，通过灯泡电流变大；
③导线不能交叉．
24.科学探究：苹果电池的电压大小 U 与电极插入苹果的深度 h 的关系。在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极。那么，苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。
请用笔画线代替导线完成图中的实物连接；
(2)实验时，应保持其他条件不变，只改变 。
(3)小组同学测得的实验数据如下表，当深度为 5cm 时，电压表示数如上图所示，请将电压值填入下表的空格中；

电极插入的深度h/cm
1
2
3
4
5
6
苹果电池电压U/V
0.12
0.18
0.22
0.27
0.34
(4)分析表格中的数据，你能得到的实验结论是 ；
(5)科学猜想：苹果电池的电压大小还可能与 有关；
(6)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用
（填一种实验器材）来判断。
25．某实验小组正在做“探究并联电路中电压特点”的实验．
(1)完成电路的连接（电源电压为3V），要求电压表测灯L2两端的电压．
(2)读出电压表的示数为________V．
(3)进一步分析实验数据后，实验小组的小瑛同学发现了一个重要问题：并联的两个灯泡的电压明显小于3.0V，还有部分电压哪里去了呢？
小瑛测量了一下电源两端的电压，发现电压为2. 65 V．请分析这电压的减少是不是线路上的电阻引起的？ ________（填“是”或“不是”），因为________________．
参考答案
1---18 DABBD BBCBA CADBB DAA
19. 0.4 铜
20. 变大 变大
21. L1 0
22.
23.
24.(1)略（ 2 ）电极插入苹果的深度 h(3) 0 . 30 (4)苹果电池的电压大小 U 随电极插入苹果深度 h 的增加而增大（ 5 ）苹果的种类（或苹果大小、两电极间的距离等） (6)电流表
25.
(1)如图所示
(2)2.6 (3)不是 电池使用一段时间后，内阻变大，输出电压降低了
