第十六章电压 电阻第2节串、并联电路中电压的规律同步测试 2021-2022学年人教版物理九年级全册（含答案）

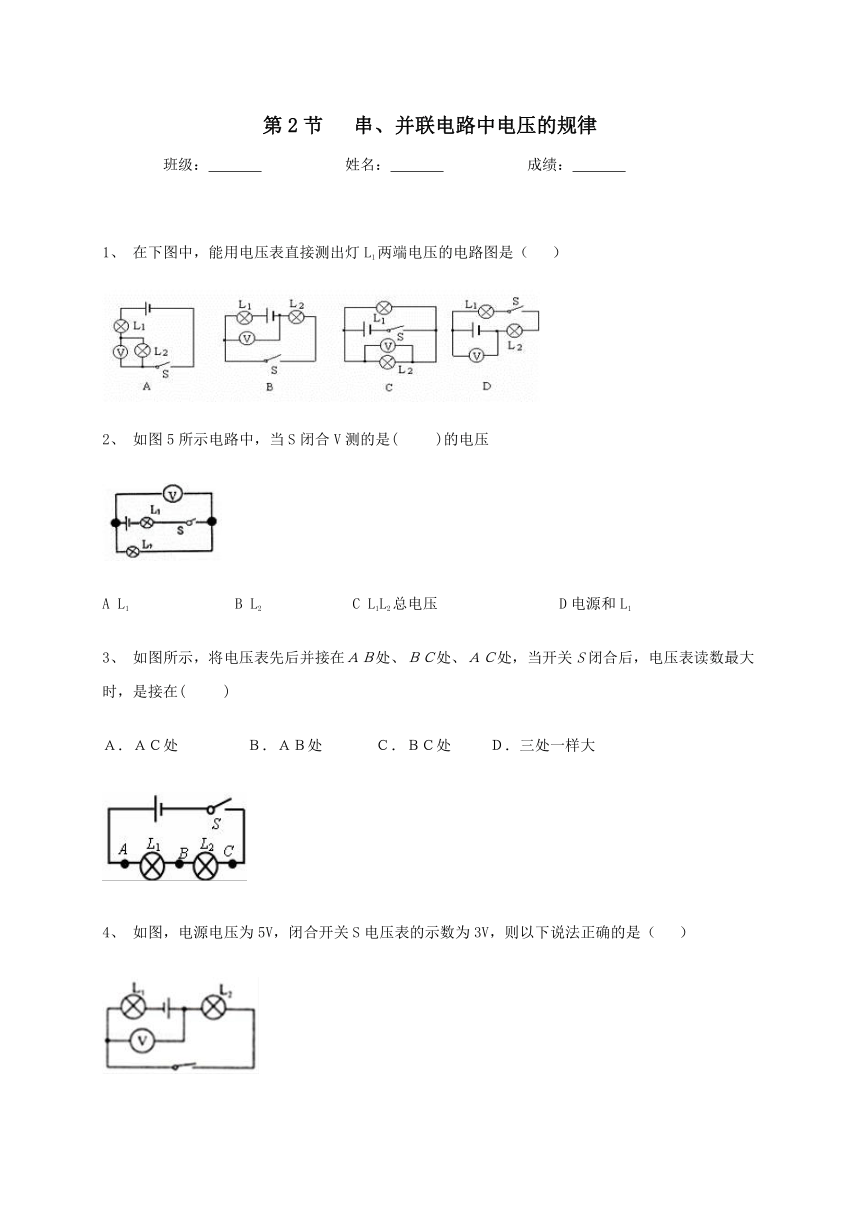

第2节 串、并联电路中电压的规律
班级： 姓名： 成绩：
1、 在下图中，能用电压表直接测出灯L1两端电压的电路图是（? ）
2、 如图5所示电路中，当S闭合V测的是(?? )的电压
A L1?? 　　　　 B L2　　　　　　　　　　C L1L2总电压 　　　　　　　 D电源和L1
3、 如图所示，将电压表先后并接在ＡＢ处、ＢＣ处、ＡＣ处，当开关S闭合后，电压表读数最大时，是接在(?? )
Ａ．ＡＣ处? ???Ｂ．ＡＢ处 ???Ｃ．ＢＣ处? ?Ｄ．三处一样大
4、 如图，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（? ）

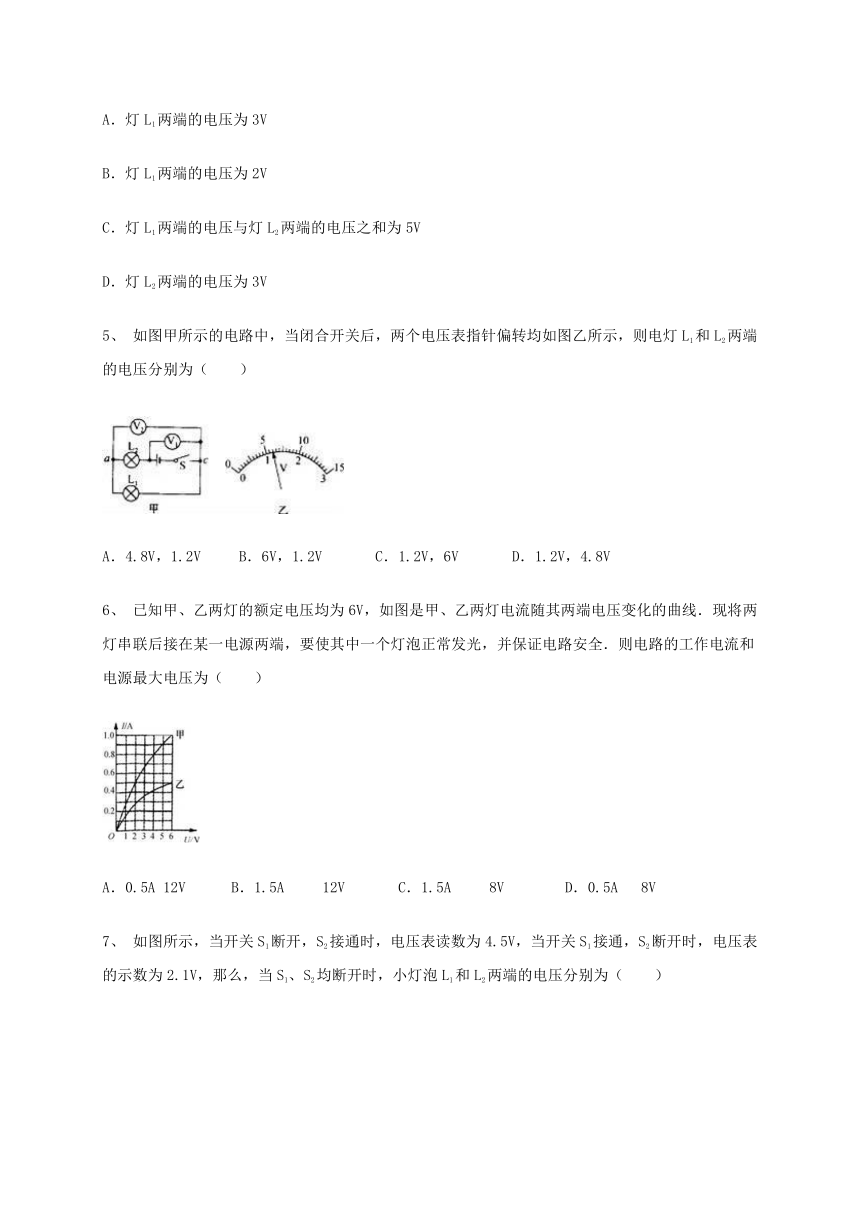

A．灯L1两端的电压为3V
B．灯L1两端的电压为2V
C．灯L1两端的电压与灯L2两端的电压之和为5V
D．灯L2两端的电压为3V
5、 如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．4.8V，1.2V B．6V，1.2V??? C．1.2V，6V??? D．1.2V，4.8V
6、 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（　　）
A．0.5A 12V? B．1.5A?? 12V??? C．1.5A?? 8V? D．0.5A? 8V

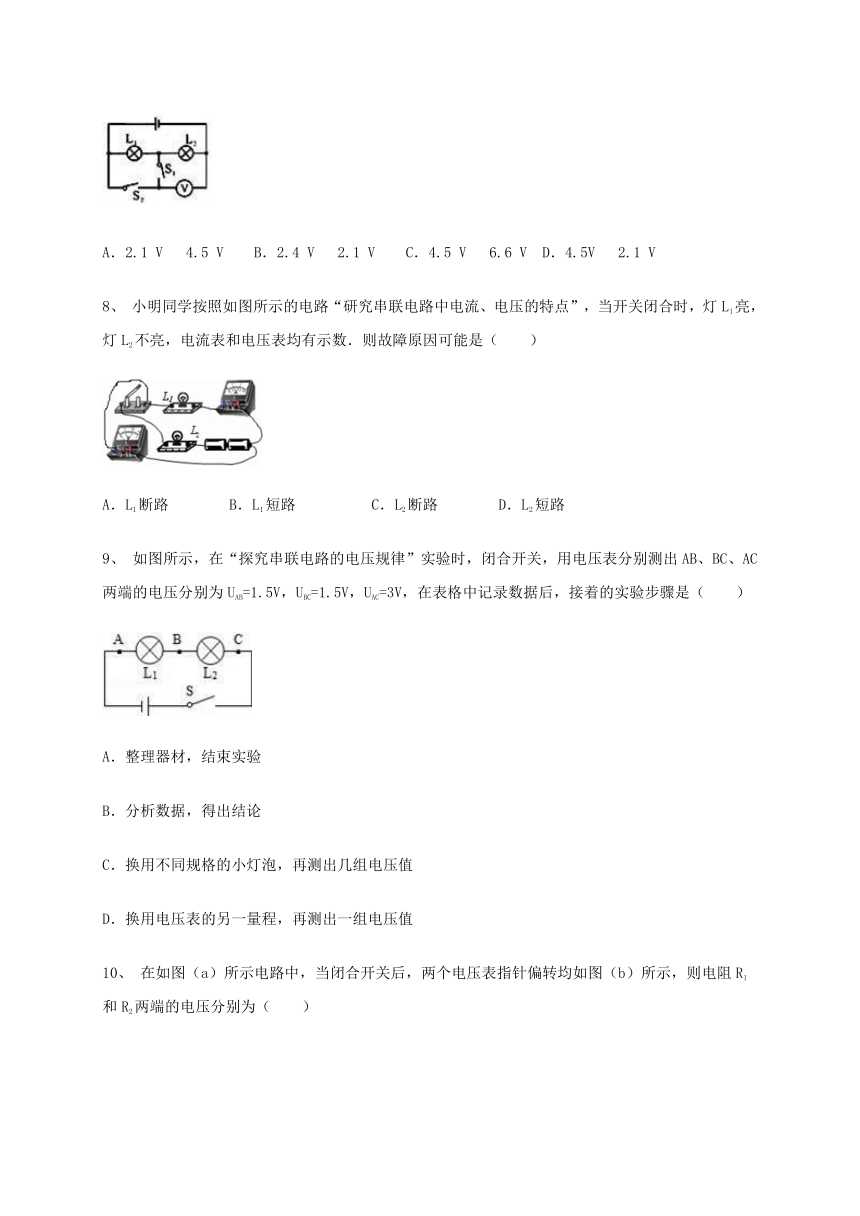

7、 如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（　　）
A．2.1 V? 4.5 V??B．2.4 V? 2.1 V??C．4.5 V? 6.6 V?D．4.5V? 2.1 V
8、 小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（　　）
A．L1断路? B．L1短路? ? C．L2断路 ? D．L2短路
9、 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值

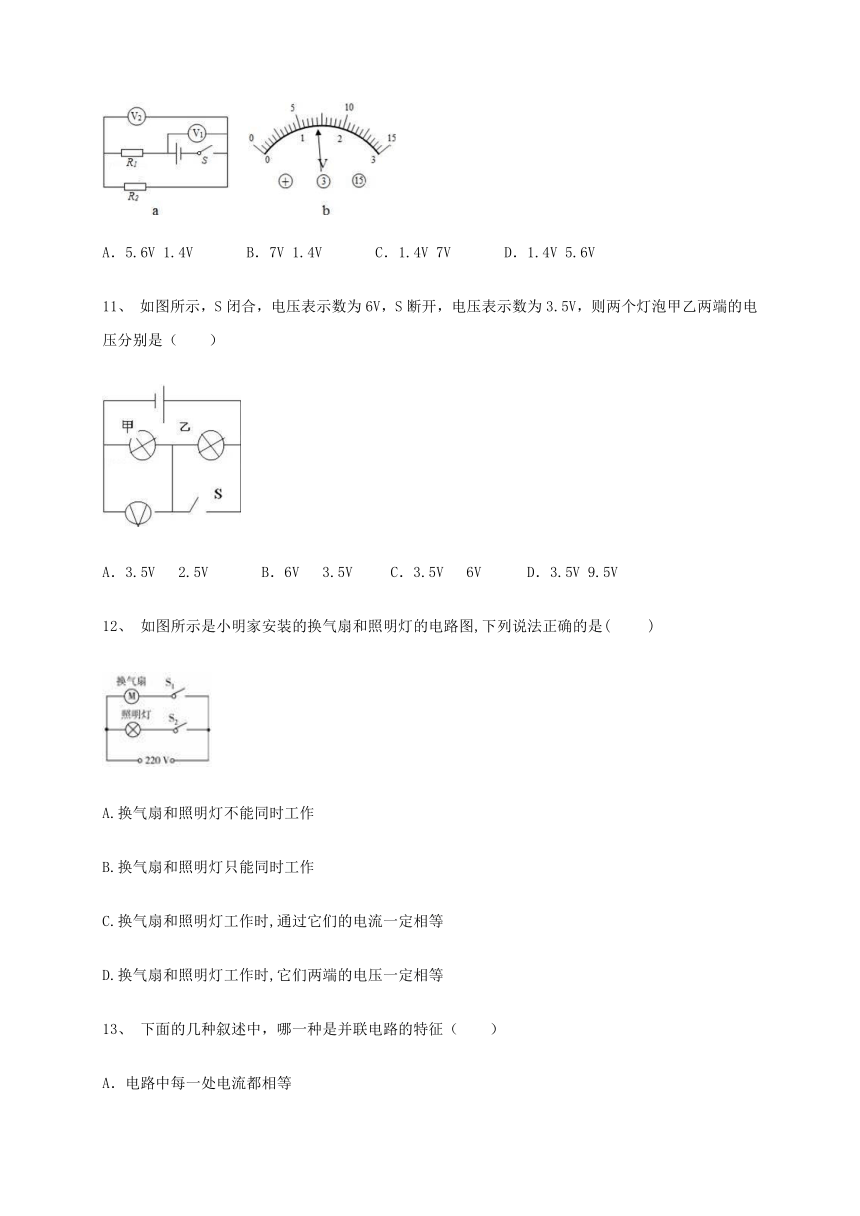

10、 在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．5.6V 1.4V??? B．7V 1.4V??? C．1.4V 7V??? D．1.4V 5.6V
11、 如图所示，S闭合，电压表示数为6V，S断开，电压表示数为3.5V，则两个灯泡甲乙两端的电压分别是（　　）
A．3.5V? 2.5V? B．6V? 3.5V C．3.5V? 6V D．3.5V 9.5V
12、 如图所示是小明家安装的换气扇和照明灯的电路图,下列说法正确的是(?? )
A.换气扇和照明灯不能同时工作
B.换气扇和照明灯只能同时工作
C.换气扇和照明灯工作时,通过它们的电流一定相等
D.换气扇和照明灯工作时,它们两端的电压一定相等
13、 下面的几种叙述中，哪一种是并联电路的特征（　　）
A．电路中每一处电流都相等
B．电路中任何一处断开都会引起断路
C．各条支路上的电压都相等
D．电路上各部分电路电压之和等于总电压
14、 如图所示的电路，电源电压恒定，当开关S闭合时（　　）
A．A示数变小，V示数变大 ???B．A示数变大，V示数不变
C．A示数不变，V示数变小??? D．A示数不变，V示数变大
15、 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是:（? ）
A．4.5V????B．5.5V C．3V???? D．2V
16、 如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图10乙所示，则L1两端的电压为 ???V，L2两端的电压为??? V。
17、 如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?_______
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安_____?
18、 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为　　，L2两端的电压为　　．
19、 如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V。
20、 如图所示的电路图，电压表________（选填“能”或“不能”）测出L1两端的电压，原因是________________________________________。
21、 两个小灯泡串联在电路中，电源电压为16 V，现测得其中一个小灯泡两端的电压为6 V，通过这个小灯泡的电流为0.5 A，则另一个小灯泡两端的电压为_____V，通过它的电流为_____A。
22、 如图1所示，三个灯泡串联在电压为15V的电路中，电压表V1的示数为12V，电压表V2的示数为8V，则L1两端的电压为　　V，L2两端的电压为　　V，L3两端的电压为　　V；
如图2所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流为　　A，通过L2的电流为　　A，通过L3的电流为　　A．
23、 用如图所示的电路来探究串联电路的电压特点时；
（1）实验中应选择规格______（填“相同”或“不相同”）的灯泡．
（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到串联电路的电压特点是______（用公式写出）．
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
（3）进行多次实验的主要目的是______（填“寻找普遍规律”或“减小实验误差”）。
24、 在并联电路中，其中一个用电器两端的电压用U1表示，电源两端的电压用U表示． 请自选实验器材证明：在并联电路中，U1等于U．
（1）画出实验电路图；
（_______）
（2）写出实验步骤__________；
（3）画出实验数据记录表格．
（________）
参考答案
1、 C
2、 B
3、 Ａ
4、 BCD
5、 D
6-10、 DBDCA
11-15、 ADCBA
16、 1.5? ?4.5
17、 2V 0.3A
18、4V；2V．
19、 电源? L1? L2? 2
20、 不能? 电压表的正、负接线柱接反了，指针反向偏转，无法读数? 解析：由题图可知，电压表虽然并联在L1的两端，但正、负接线柱接反了，指针反向偏转，无法读数，不能测出L1两端的电压。
21、 10? 0.5? 解析：两个小灯泡串联，由串联电路的电流规律可知两灯泡中电流相等，即电路中的电流为0.5 A。由串联电路中的电压规律可知两个小灯泡两端的电压之和等于总电压，即电源电压，所以另一个小灯泡两端的电压为：U2＝UU1＝16 V－6 V＝。
22、 7；5；3；0.2；0.4；0.6．
23、 不相同??? U=U1+U2??? 寻找普遍规律???
24、（1）由题意可知，两电阻并联组成电路，然后把电压表并联在电路中，实验电路如图所示
(2). 实验步骤：①将电压表指针调零，断开开关，按照电路图连接电路；②闭合开关，读出此时电压表V和电压表V1的示数，分别记为U和U1，并记录在表格中； ③断开开关，改变电源电压，仿照步骤②再做5次实验．
(3).实验数据记录表格
