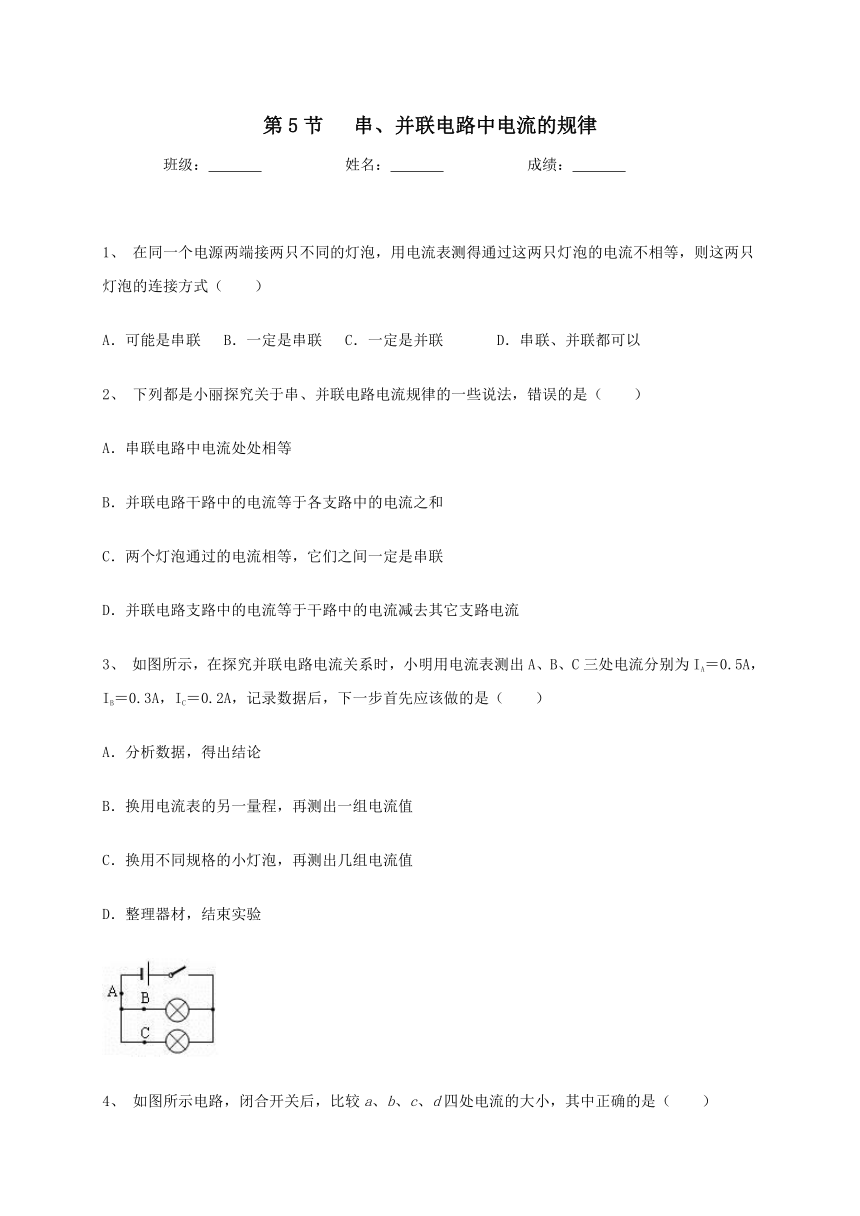

第5节 串、并联电路中电流的规律
班级： 姓名： 成绩：
1、 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的电流不相等，则这两只灯泡的连接方式（ ）
A．可能是串联? B．一定是串联? C．一定是并联??? D．串联、并联都可以
2、 下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是（ ）
A．串联电路中电流处处相等
B．并联电路干路中的电流等于各支路中的电流之和
C．两个灯泡通过的电流相等，它们之间一定是串联
D．并联电路支路中的电流等于干路中的电流减去其它支路电流
3、 如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，记录数据后，下一步首先应该做的是（ ）
A．分析数据，得出结论
B．换用电流表的另一量程，再测出一组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．整理器材，结束实验
4、 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）
A．Ia＝Id????? B．Ia＜Ib
C．Ib＞Ic ?????D．Ic＝ Id
5、 张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（????）
A．电流表坏了??????????? ??B．电流表的量程选大了
C．电流表的量程选小了????? D．电流表的正负接线柱接错了
6、 如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝．接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断．下列说法正确的是（ ）
①实验说明电路超负荷运行会引起安全事故
②实验中通过熔丝的电流大于铜丝
③通电相同的时间，熔丝所产生的热量多于铜丝
④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
A．只有①②?? B．只有①③④? C．只有②③④?? D．①②③④都正确

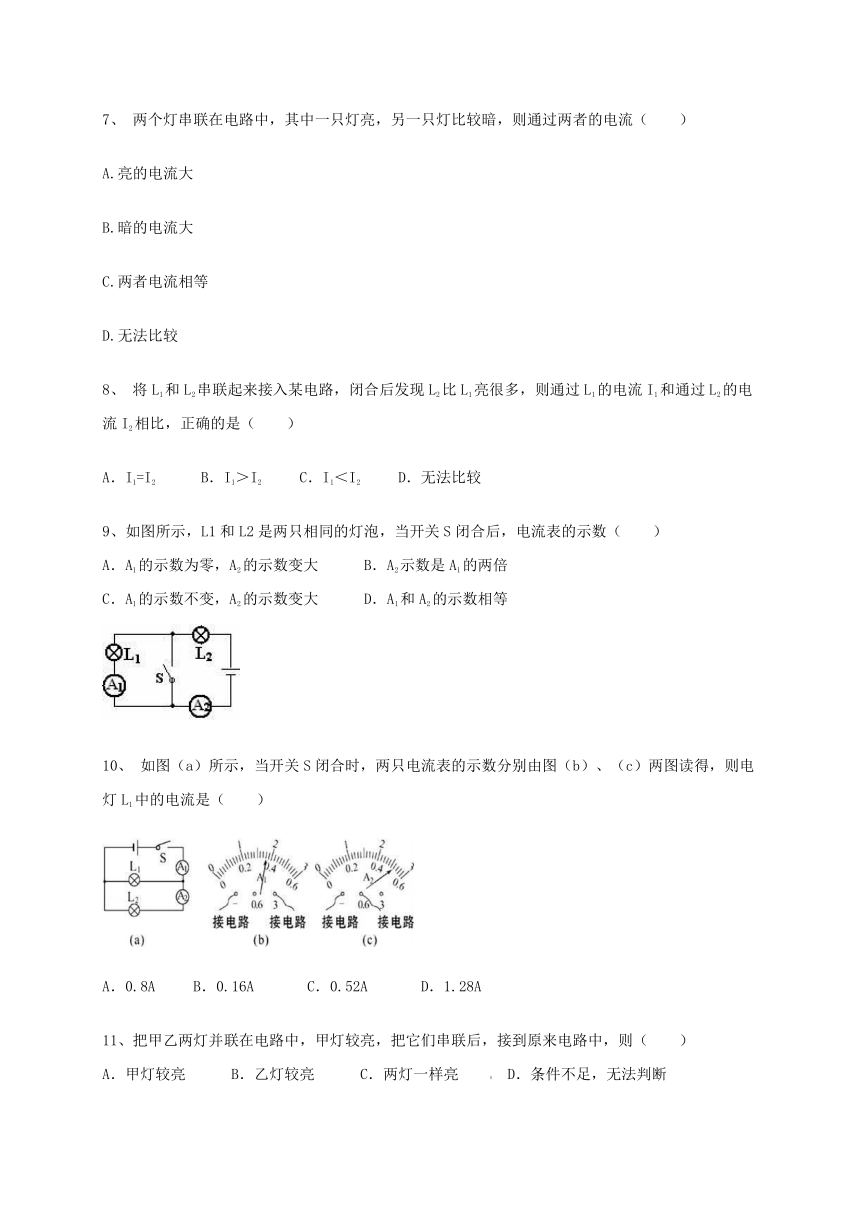

7、 两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（ ）
A.亮的电流大
B.暗的电流大
C.两者电流相等
D.无法比较
8、 将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（　　）
A．I1=I2 B．I1＞I2?? C．I1＜I2?? D．无法比较
9、如图所示，L1和L2是两只相同的灯泡，当开关S闭合后，电流表的示数（　　）
A．A1的示数为零，A2的示数变大 B．A2示数是A1的两倍
C．A1的示数不变，A2的示数变大 D．A1和A2的示数相等
10、 如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（　　）
A．0.8A?? B．0.16A??? C．0.52A??? D．1.28A
11、把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，则（　　）
A．甲灯较亮???B．乙灯较亮???C．两灯一样亮???D．条件不足，无法判断

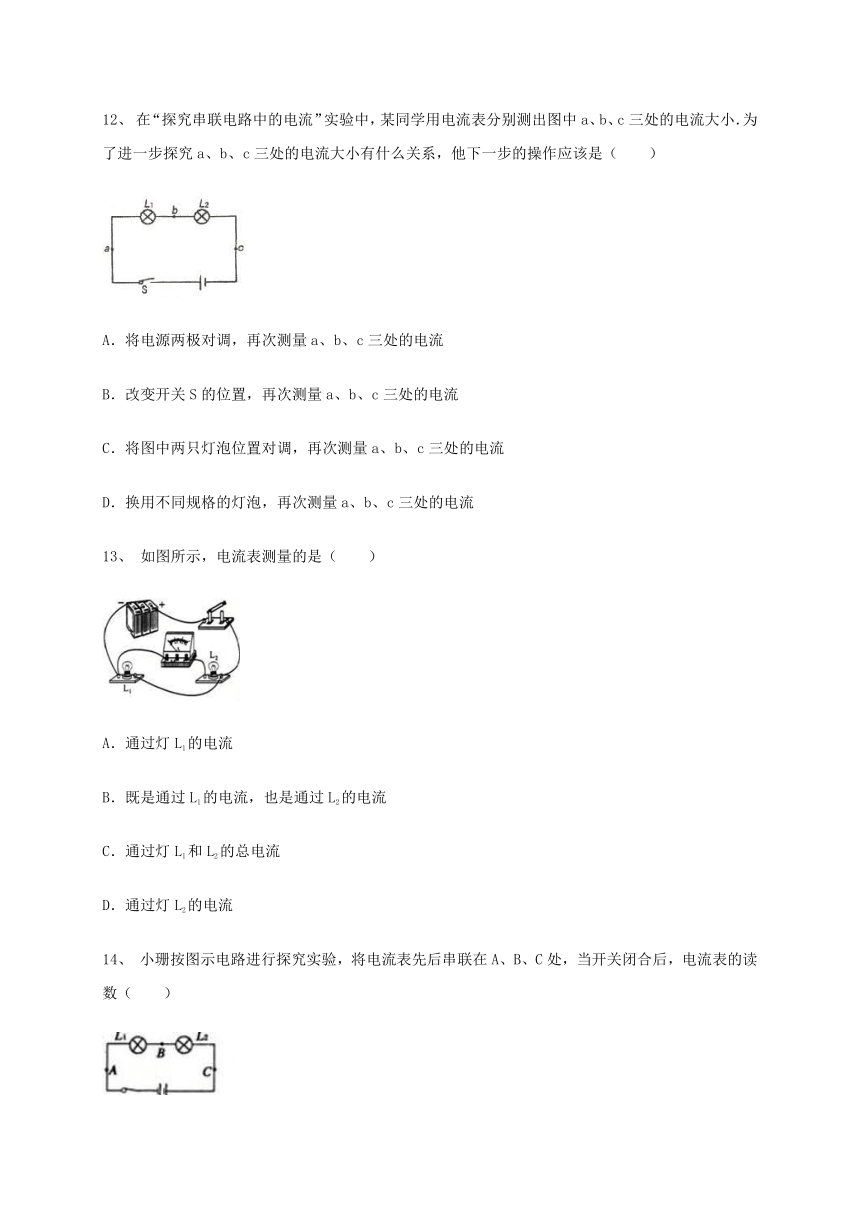

12、 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
13、 如图所示，电流表测量的是（　　）
A．通过灯L1的电流
B．既是通过L1的电流，也是通过L2的电流
C．通过灯L1和L2的总电流
D．通过灯L2的电流
14、 小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（　　）
A．A处最大? B．B处最大
C．C处最大? D．三处都是一样大

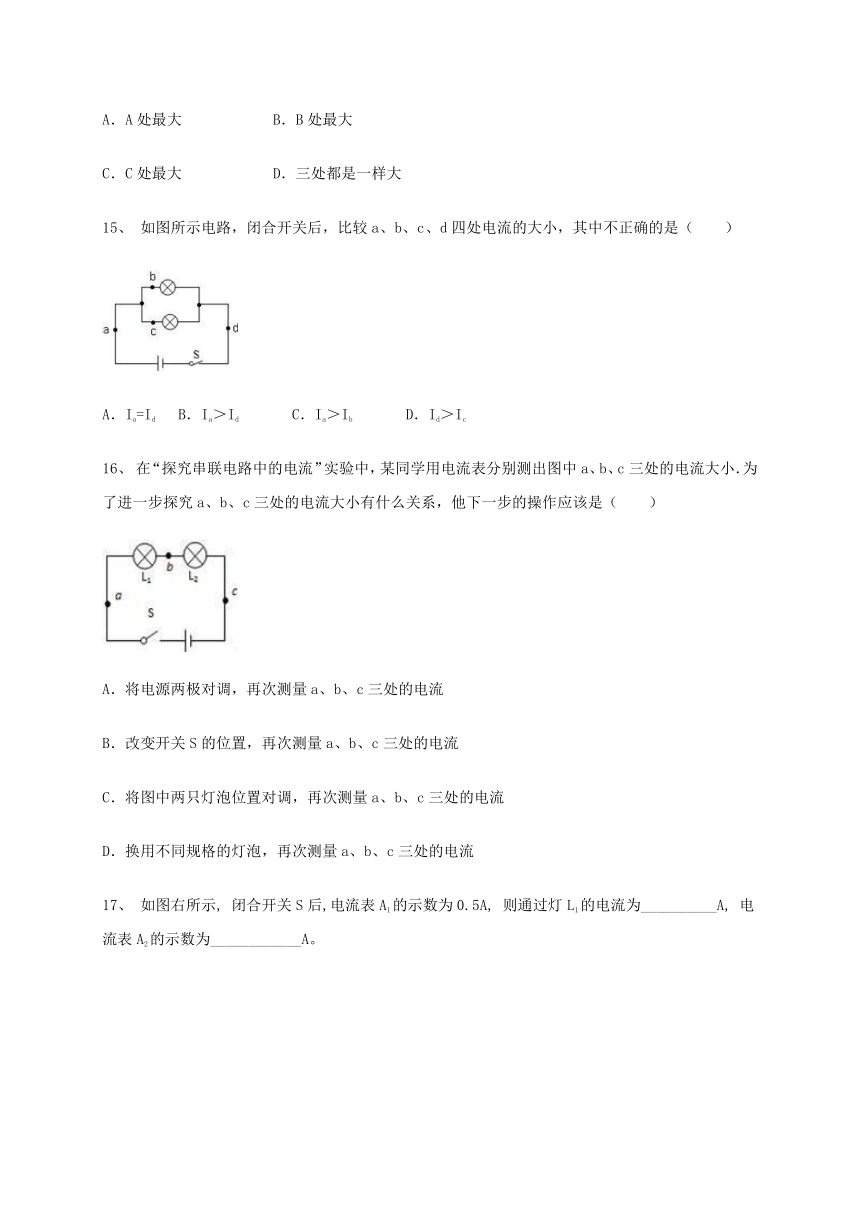

15、 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（　　）
A．Ia=Id? B．Ia＞Id??? C．Ia＞Ib??? D．Id＞Ic
16、 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
17、 如图右所示, 闭合开关S后,电流表A1的示数为0.5A, 则通过灯L1的电流为__________A, 电流表A2的示数为____________A。
18、 串联电路中各点电流____．
19、 如左图所示的电路中，A1 的示数是0.3A，则A 2 的示数是___，流过L 2 的电流是___；如图右所示的电路，电流表A1的示数是1.2A，电流表A2的示数是0.7A，则通过L1的电流是__A，通过L2的电流是___A．
?
20、 实验课上，小丽连接了如图所示的实验电路，闭合开关后，她发现两电流表的示数相等，于是她得出结论：并联电路中各支路电流相等。小丽电路连接以及读表都没有错误，电路也完全无故障，但她得出的结论却与我们所学知识不符，实验中存在的问题是______。
21、 如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　　A．
22、 在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　　A，通过灯L1的电流为　　A．
23、 张明探究“电路中电流的规律”的电路（如图甲所示）．请回答以下问题：
测量处 A B C
电流/A 0.18 0.3 0.12
（1）电路中的灯泡L1、L2是　　　　　　联；在连接电路时，开关必须　　　　　　．
（2）他把电流表接入A点，当闭合开关时，发现电流表指针如图乙所示，出现这种情况的原因是：　　　　　　．
（3）张明把电路正确连接后，用电流表分别在A、B、C三处测得电流如表所示．比较数据，初步得出结论是：　　　　　　．
24、 小红同学在探究并联电路的电流关系时，连接的实验电路如图所示。
（1）在开关S闭合后，小红观察到两个小灯泡的实验现象是___________。
（2）请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正常示数。（在需要改动的导线上画“×”，并画出改动后的连线）
（_____）
（3）电路改动后再闭合开关S，小红同学根据电流表A1和A2的示数可以得到的实验结论是_____。
25、 在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．
（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．
（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是______，还有一处是______．
（3）小明排除故障后开始实验，正确得出电流表示数如表
?实验次数 I1/A I2/A I3/A
?1 ?0.10 0.20 0.30
分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是______（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：______．
参考答案
1-5、 CCCAA
6-10、 BCACD
11-16、 BDDDBD
17、 0.5?? 0.5
18、 相等
19、 0.3??? 0.3??? 0.5??? 0.7???
20、 选用的灯泡规格相同
21、 L1；1.2．
22、 0.32，1.28．
23、 （1）并；断开；
（2）正负接线柱接反了；
（3）并联干路电流等于各支路电流之和．
24、 灯L1不亮；灯L2亮??? ?并联电路中，干路电流大于支路电流???
25、
(1)
(2)连接电路的过程中，开关没有断开；电流表的接线柱接反了；
(3)I3=I1+I2；更换不同的灯泡进行多次实验．
