15.2 电流和电路 分层训练 2021-2022学年人教版物理九年级全册（含答案）

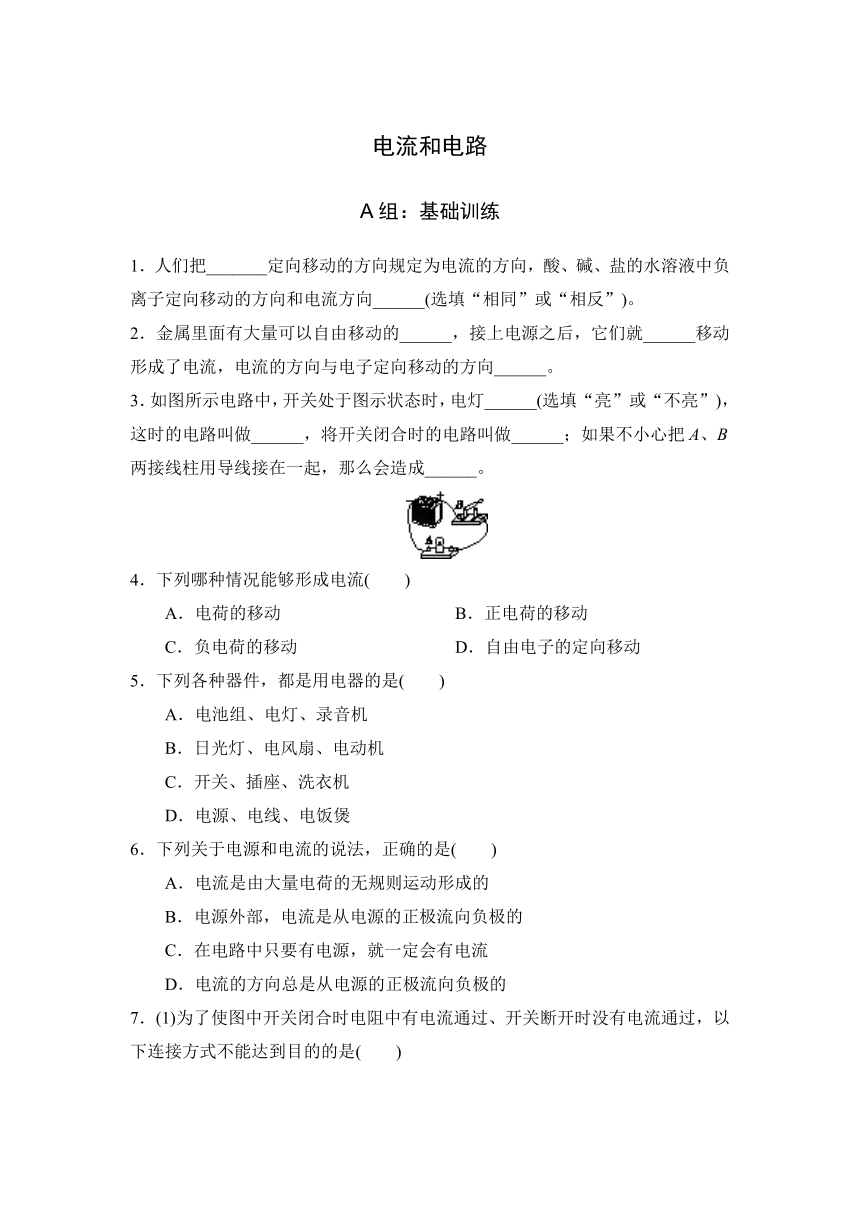

电流和电路
A组：基础训练
1．人们把_______定向移动的方向规定为电流的方向，酸、碱、盐的水溶液中负离子定向移动的方向和电流方向______(选填“相同”或“相反”)。
2．金属里面有大量可以自由移动的______，接上电源之后，它们就______移动形成了电流，电流的方向与电子定向移动的方向______。
3．如图所示电路中，开关处于图示状态时，电灯______(选填“亮”或“不亮”)，这时的电路叫做______，将开关闭合时的电路叫做______；如果不小心把A、B两接线柱用导线接在一起，那么会造成______。
4．下列哪种情况能够形成电流(　　)
A．电荷的移动 B．正电荷的移动
C．负电荷的移动 D．自由电子的定向移动
5．下列各种器件，都是用电器的是(　　)
A．电池组、电灯、录音机
B．日光灯、电风扇、电动机
C．开关、插座、洗衣机
D．电源、电线、电饭煲
6．下列关于电源和电流的说法，正确的是(　　)
A．电流是由大量电荷的无规则运动形成的
B．电源外部，电流是从电源的正极流向负极的
C．在电路中只要有电源，就一定会有电流
D．电流的方向总是从电源的正极流向负极的

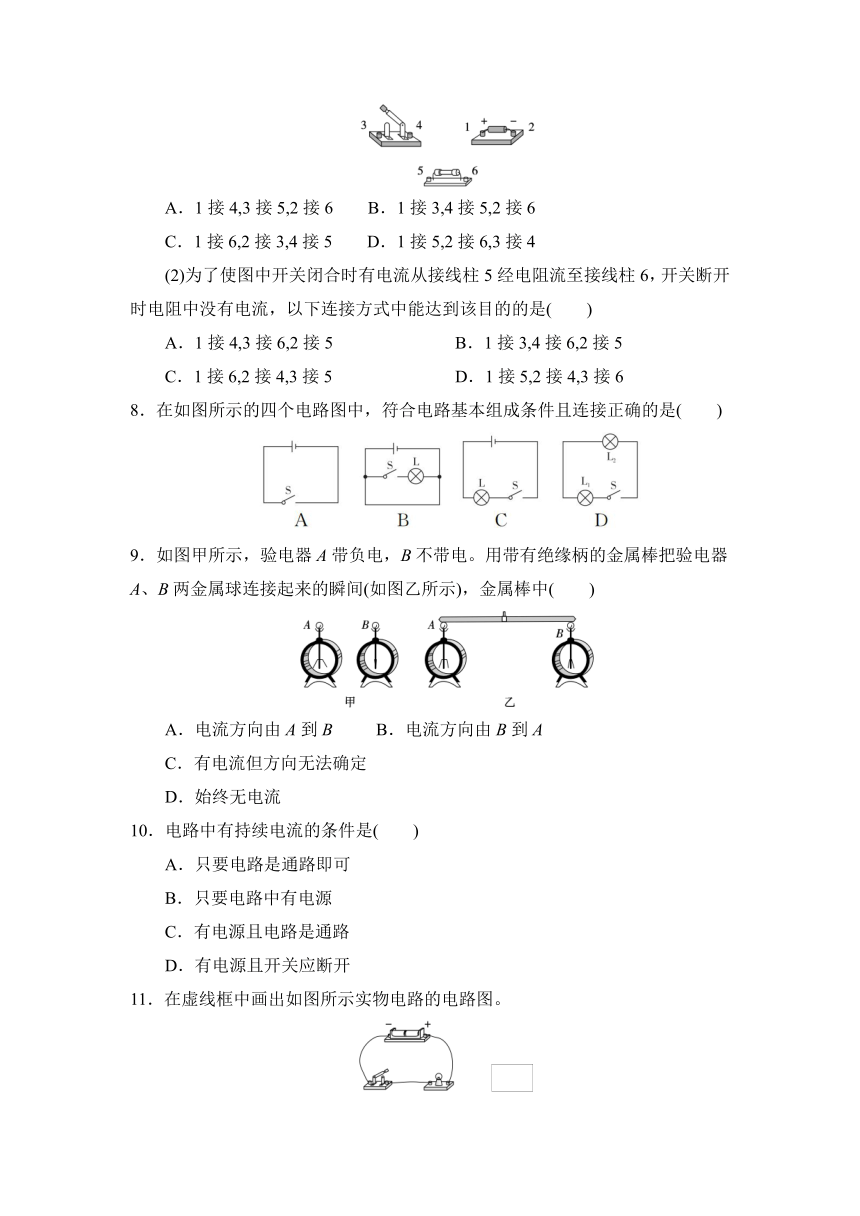

7．(1)为了使图中开关闭合时电阻中有电流通过、开关断开时没有电流通过，以下连接方式不能达到目的的是(　　)
A．1接4,3接5,2接6 B．1接3,4接5,2接6
C．1接6,2接3,4接5 D．1接5,2接6,3接4
(2)为了使图中开关闭合时有电流从接线柱5经电阻流至接线柱6，开关断开时电阻中没有电流，以下连接方式中能达到该目的的是(　　)
A．1接4,3接6,2接5 B．1接3,4接6,2接5
C．1接6,2接4,3接5 D．1接5,2接4,3接6
8．在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是(　　)
9．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中(　　)
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
10．电路中有持续电流的条件是(　　)
A．只要电路是通路即可
B．只要电路中有电源
C．有电源且电路是通路
D．有电源且开关应断开
11．在虚线框中画出如图所示实物电路的电路图。
　　
B组:能力提升
12．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连。当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从______流向______。(均选填“云层”或“大地”)
13．如图所示的电路中，如果把开关S1、S2都断开，电路处于______状态；把开关S1断开、S2闭合，电路处于______状态；如果把开关S1、S2都闭合，电路处于______状态。
14．关于电流，下列说法正确的是(　　)
A．电荷的移动形成电流
B．只有正电荷的定向移动才能形成电流
C．正电荷的定向移动方向为电流的方向
D．金属导线中电流方向和电荷移动方向相同
15．下列有关电源的叙述，不正确的是(　　)
A．电源是为用电器提供电能的装置
B．电源对外供电时，把其他形式的能转化为电能
C．手电筒的干电池对小灯泡供电时，把电能转化为化学能
D．对充电电池进行充电时，将电能转化为化学能
16．如图所示各电路图中，正确的是(　　)
17．在如图所示的四个实物图中，能使灯泡正常发光的是(　　)
18．小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发光。由此判定电路可能是(　　)
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
C组：拓展训练
19．如图所示的电路中，只闭合S1、S2时，灯____会发光，再闭合S3，能发光的灯是_____。
20．高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则(　　)
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
参考答案
1．正电荷　相反
2．电子　定向　相反
3．不亮　断路　通路　短路
4．D　5.B　6.B　7.(1)D　(2)D　8.C　9.B　10.C
11.
12．大地　云层
13．断路　通路　短路
14．C　15.C　16.D　17.D　18.A
19．L3　L1、L2、L3
20．D
