16.1电压 分层训练 2021-2022学年人教版物理九年级全一册（含答案）

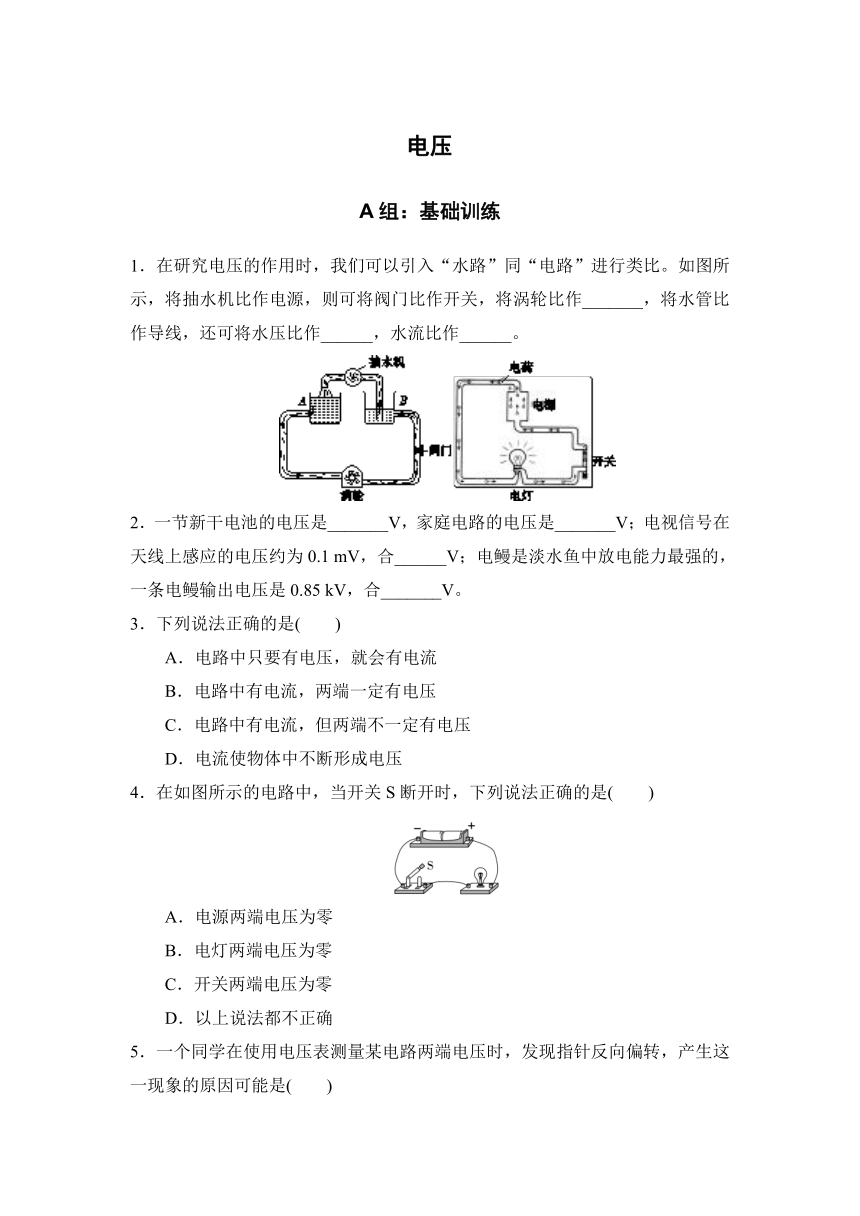

电压
A组：基础训练
1．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比。如图所示，将抽水机比作电源，则可将阀门比作开关，将涡轮比作_______，将水管比作导线，还可将水压比作______，水流比作______。
2．一节新干电池的电压是_______V，家庭电路的电压是_______V；电视信号在天线上感应的电压约为0.1 mV，合______V；电鳗是淡水鱼中放电能力最强的，一条电鳗输出电压是0.85 kV，合_______V。
3．下列说法正确的是(　　)
A．电路中只要有电压，就会有电流
B．电路中有电流，两端一定有电压
C．电路中有电流，但两端不一定有电压
D．电流使物体中不断形成电压
4．在如图所示的电路中，当开关S断开时，下列说法正确的是(　　)
A．电源两端电压为零
B．电灯两端电压为零
C．开关两端电压为零
D．以上说法都不正确

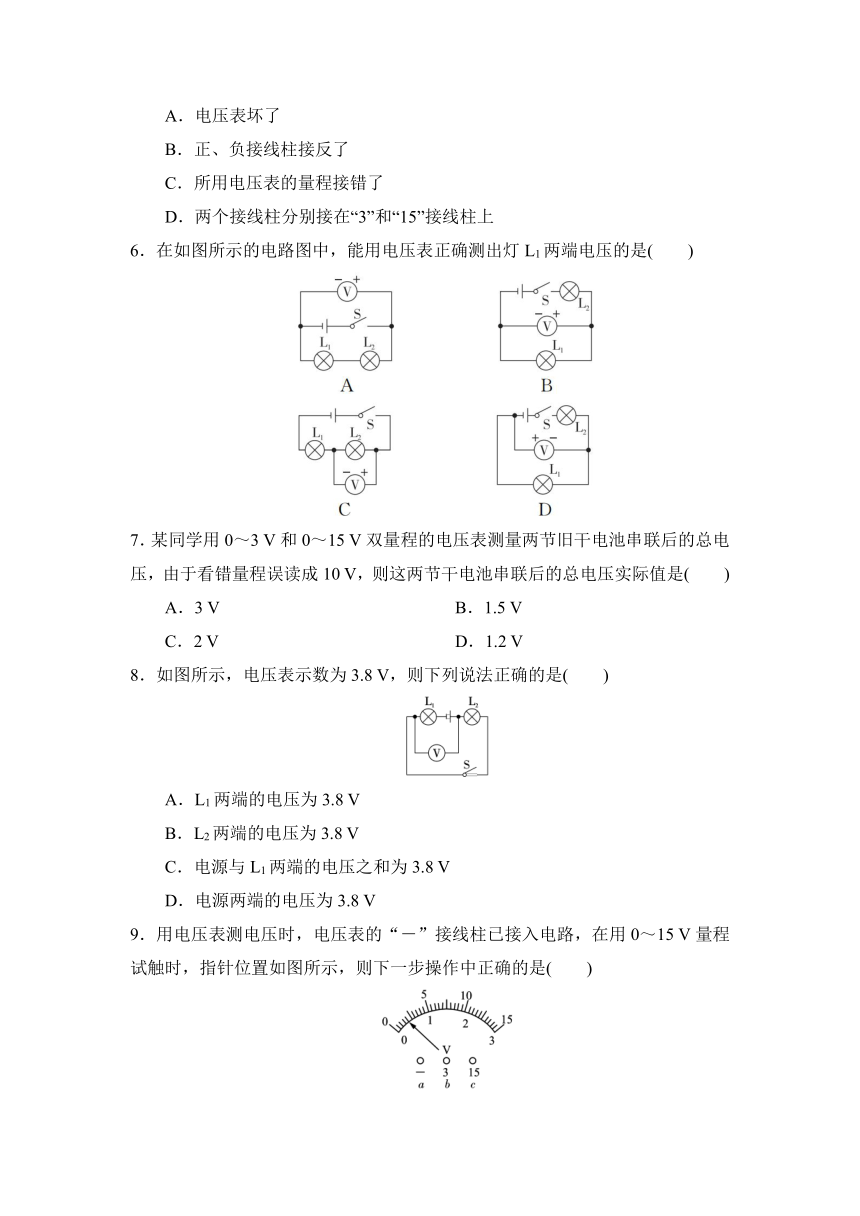

5．一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是(　　)
A．电压表坏了
B．正、负接线柱接反了
C．所用电压表的量程接错了
D．两个接线柱分别接在“3”和“15”接线柱上
6．在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是(　　)
7．某同学用0～3 V和0～15 V双量程的电压表测量两节旧干电池串联后的总电压，由于看错量程误读成10 V，则这两节干电池串联后的总电压实际值是(　　)
A．3 V B．1.5 V
C．2 V D．1.2 V
8．如图所示，电压表示数为3.8 V，则下列说法正确的是(　　)
A．L1两端的电压为3.8 V
B．L2两端的电压为3.8 V
C．电源与L1两端的电压之和为3.8 V
D．电源两端的电压为3.8 V

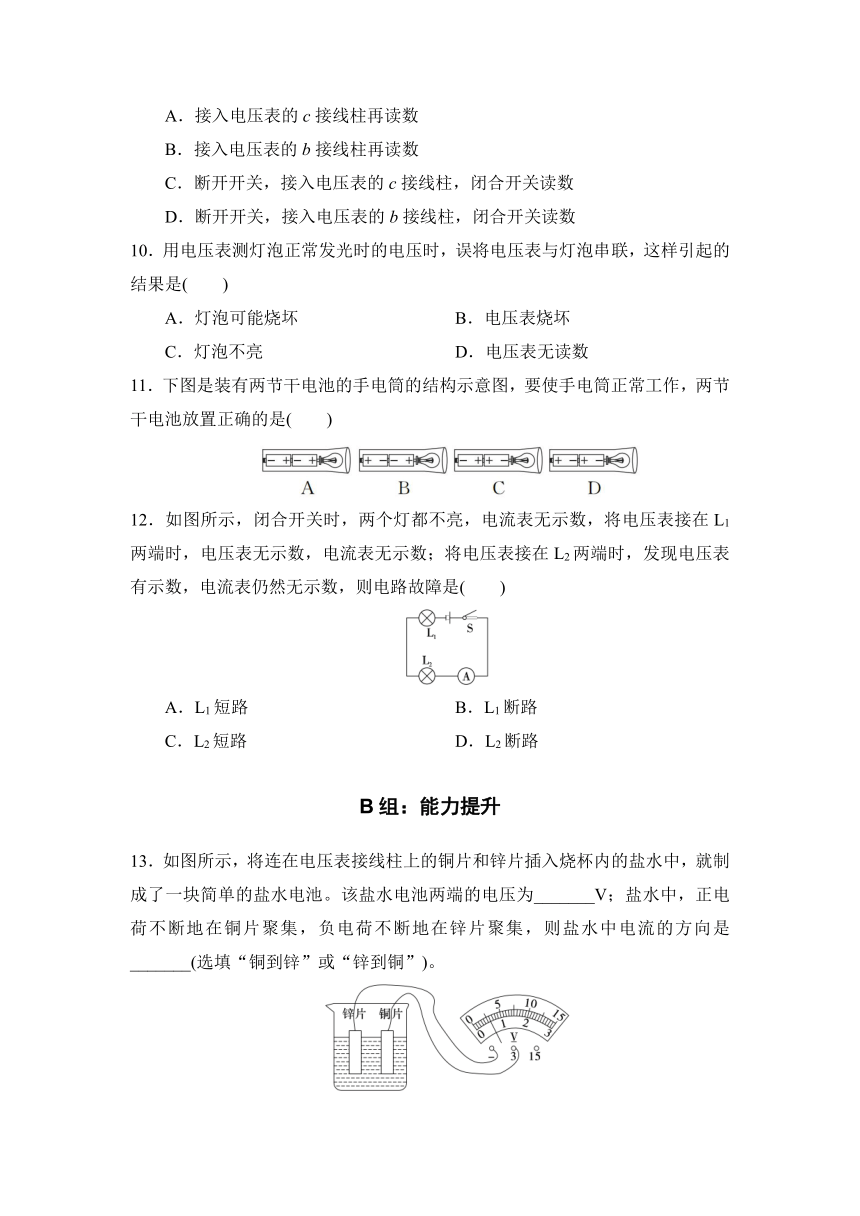

9．用电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图所示，则下一步操作中正确的是(　　)
A．接入电压表的c接线柱再读数
B．接入电压表的b接线柱再读数
C．断开开关，接入电压表的c接线柱，闭合开关读数
D．断开开关，接入电压表的b接线柱，闭合开关读数
10．用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的结果是(　　)
A．灯泡可能烧坏 B．电压表烧坏
C．灯泡不亮 D．电压表无读数
11．下图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，两节干电池放置正确的是(　　)
12．如图所示，闭合开关时，两个灯都不亮，电流表无示数，将电压表接在L1两端时，电压表无示数，电流表无示数；将电压表接在L2两端时，发现电压表有示数，电流表仍然无示数，则电路故障是(　　)
A．L1短路 B．L1断路
C．L2短路 D．L2断路
B组：能力提升
13．如图所示，将连在电压表接线柱上的铜片和锌片插入烧杯内的盐水中，就制成了一块简单的盐水电池。该盐水电池两端的电压为_______V；盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，则盐水中电流的方向是_______(选填“铜到锌”或“锌到铜”)。
14．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的导线不动。你认为这种接法是_______(选填“正确”或“不正确”)的，理由是_________________。
15．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是(　　)
A．两个小灯泡并联，电压表测电源电压
B．两个小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3 V
16．在如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则(　　)
A．甲接电流表，乙接电压表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电压表，乙接电流表
17．如图所示，电路中各元件完好，A、B、C、D为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是(　　)
A．A和B B．C和D
C．A和D D．B和C
C组：拓展训练
18．如图所示的电路，各元件完好，下列说法正确的是(　　)
A．若甲、乙都是电压表，S1、S2都闭合，则R1和R2是并联
B．若甲、乙都是电流表，S1闭合、S2断开，则R1和R2是串联
C．若甲、乙都是电流表，S1闭合、S2断开，则甲表测干路中的电流
D．若甲、乙都是电压表，S1、S2都闭合，则甲表测的是电源电压
19．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电流表或电压表。那么闭合开关后，使甲、乙两个小灯泡都能发光的是(　　)
A．如果①②是电压表，③是电流表
B．如果①③是电压表，②是电流表
C．如果①③是电流表，②是电压表
D．如果②③是电流表，①是电压表
参考答案
1．用电器　电压　电流
2．1.5　220　10－4　850
3．B　4.B　5.B　6.B　7.C　8.B　9.D　10.C　11.A　12.D
13．0.6　锌到铜
14．不正确　电压表的正、负接线柱接反了
15．B　16.A　17.B　18.C　19.A
