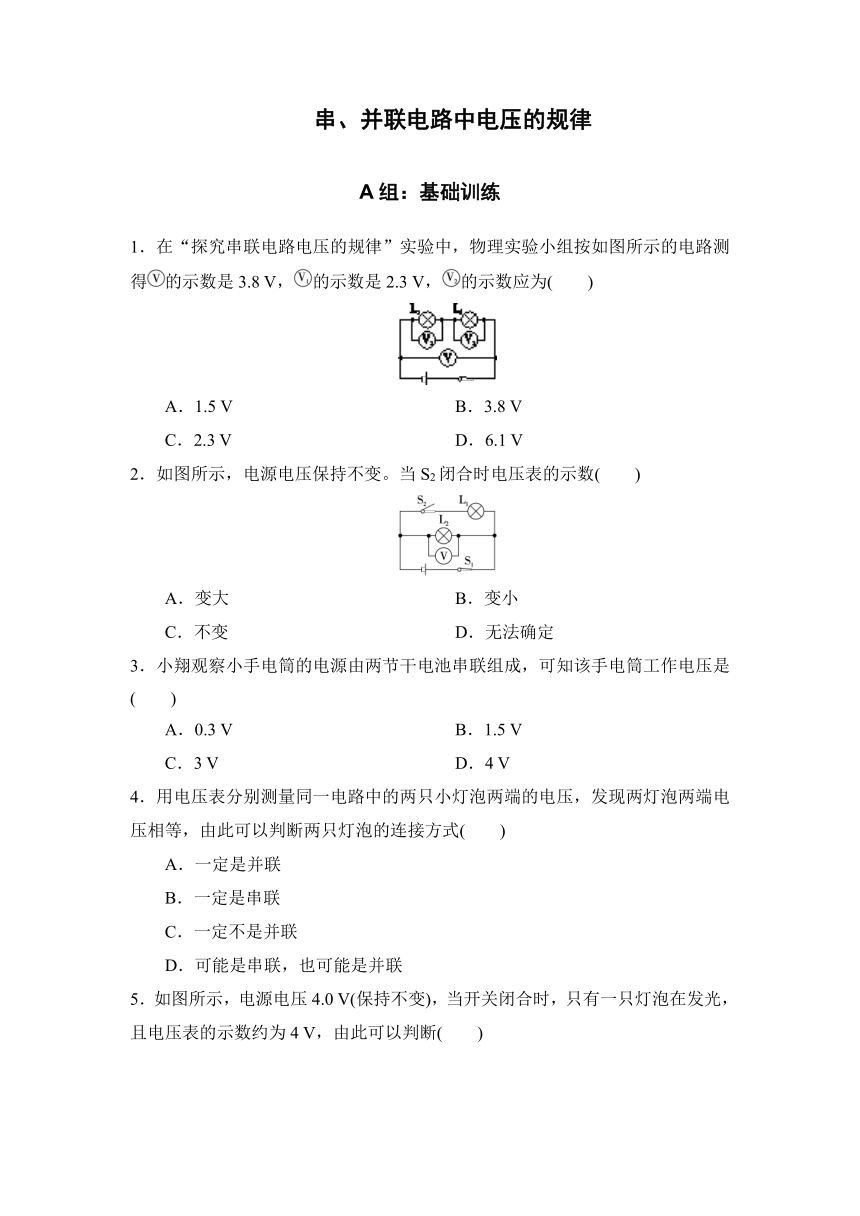

串、并联电路中电压的规律
A组：基础训练
1．在“探究串联电路电压的规律”实验中，物理实验小组按如图所示的电路测得的示数是3.8 V，的示数是2.3 V，的示数应为(　　)
A．1.5 V B．3.8 V
C．2.3 V D．6.1 V
2．如图所示，电源电压保持不变。当S2闭合时电压表的示数(　　)
A．变大 B．变小
C．不变 D．无法确定
3．小翔观察小手电筒的电源由两节干电池串联组成，可知该手电筒工作电压是(　　)
A．0.3 V B．1.5 V
C．3 V D．4 V
4．用电压表分别测量同一电路中的两只小灯泡两端的电压，发现两灯泡两端电压相等，由此可以判断两只灯泡的连接方式(　　)
A．一定是并联
B．一定是串联
C．一定不是并联
D．可能是串联，也可能是并联

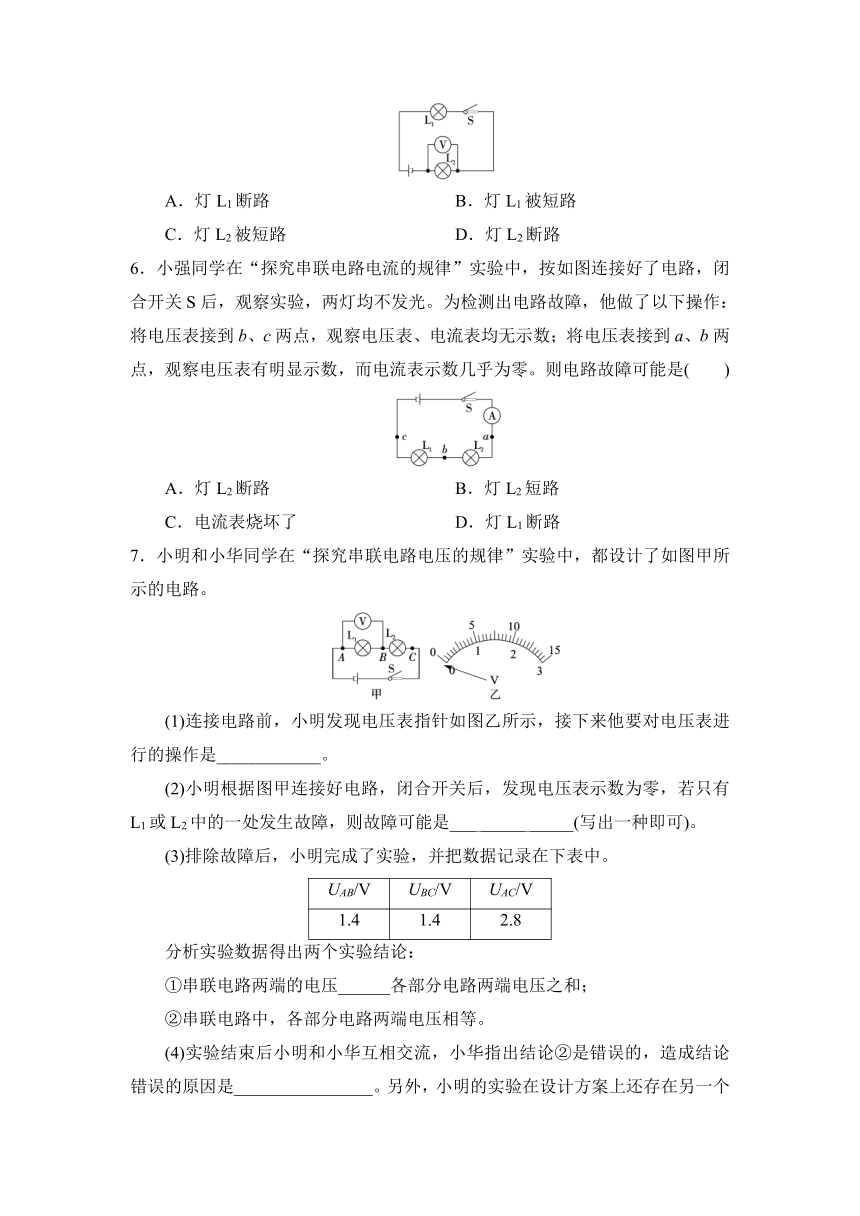

5．如图所示，电源电压4.0 V(保持不变)，当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4 V，由此可以判断(　　)
A．灯L1断路 B．灯L1被短路
C．灯L2被短路 D．灯L2断路
6．小强同学在“探究串联电路电流的规律”实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。则电路故障可能是(　　)
A．灯L2断路 B．灯L2短路
C．电流表烧坏了 D．灯L1断路
7．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是____________。
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是_______________(写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在下表中。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压______各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________________。另外，小明的实验在设计方案上还存在另一个不足之处是___________________________。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______(选填“能”或“不能”)测出L2两端的电压，理由是_________________。
8．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙所示。则V1用的量程是________V，V2用的量程是_______V，小灯泡L1上的电压是_______V。
9．有一串小彩灯，每只灯泡所加的最大电压不超过3 V，若把这串小彩灯接到220 V的电路中去，则这串小彩灯至少得有______只；若将另外的20只相同的小灯泡并联接在220 V的电路中，每只小灯泡两端的电压为_______V。
10．在如图所示的电路中，闭合开关后电压表V2的示数为2.8 V，则V1表的示数为_______V，V表的示数为_______V，电源电压为_______V。
B组：能力提升
11．下列关于串、并联电路中电压的规律，说法正确的一组是(　　)
①串联电路中各处电压都相等　②并联电路中各支路两端的电压都相等　③串联电路中的总电压等于各用电器两端的电压之和　④加在两个灯泡两端的电压相等，则两盏灯一定并联
A．①② B．②③
C．③④ D．①④
12．甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压______(选填“大于”“等于”或“小于”)乙灯两端的电压。若甲灯两端允许加的最大电压为6 V，乙灯两端允许加的最大电压为7 V，则电源电压不得超过_____V。
13．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5 V；当S1断开、S2闭合时，电压表示数为4.5 V，则灯L1两端电压为_______V，灯L2两端电压为_____V，电源电压为_______V。
14．小敏按如图1所示的电路进行实验，当开关闭合后，电压表V1和V2的指针位置一样，如图2所示，造成这一现象的原因可能是___________或______________。
15．在如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是_______、_______。
C组：拓展训练
16．在如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是(　　)
A．4.5 V B．5.5 V
C．3 V D．2 V
17．在如图所示电路中，电源电压不变，当开关S断开时，电压表V1的示数为5 V，电压表V2的示数为7 V；当开关S闭合时，电压表V1的示数为9 V，电压表V2的示数为5.4 V。则：
(1)电源的电压是_____V。
(2)开关S闭合后，L2两端的电压是_______V。
(3)开关S断开时，L1两端的电压是_____V。
参考答案
1．A　2.C　3.C　4.D　5.B　6.A
7．(1)对电压表进行调零　(2)L2断路(或L1短路)　(3)①等于　(4)选用相同规格的灯泡做实验　实验次数太少，得出的实验结论具有偶然性和片面性　(5)不能　电压表的正、负接线柱接反了
8．0～15　0～3　3.5
9．74　220
10．2.8　2.8　2.8
11．B
12．等于　6
13．2.5　2　4.5
14．L1短路(或L2断路)　两电压表使用不同量程
15．电压表　电流表
16．A
17．(1)9　(2)3.6　(3)3
