16.4 变阻器 分层训练 2021-2022学年人教版物理九年级全册（含答案）

变阻器
A组：基础训练

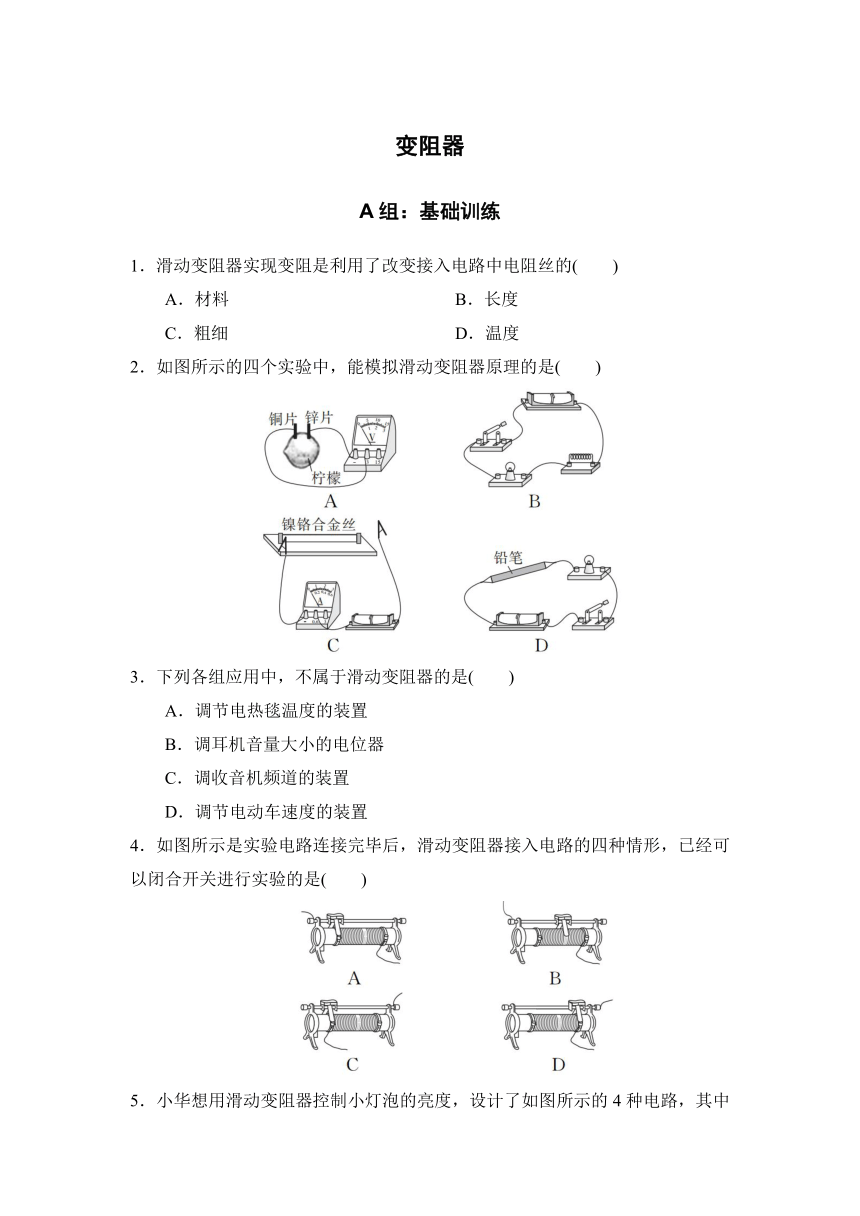

1．滑动变阻器实现变阻是利用了改变接入电路中电阻丝的(　　)
A．材料 B．长度
C．粗细 D．温度
2．如图所示的四个实验中，能模拟滑动变阻器原理的是(　　)
3．下列各组应用中，不属于滑动变阻器的是(　　)
A．调节电热毯温度的装置
B．调耳机音量大小的电位器
C．调收音机频道的装置
D．调节电动车速度的装置
4．如图所示是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是(　　)

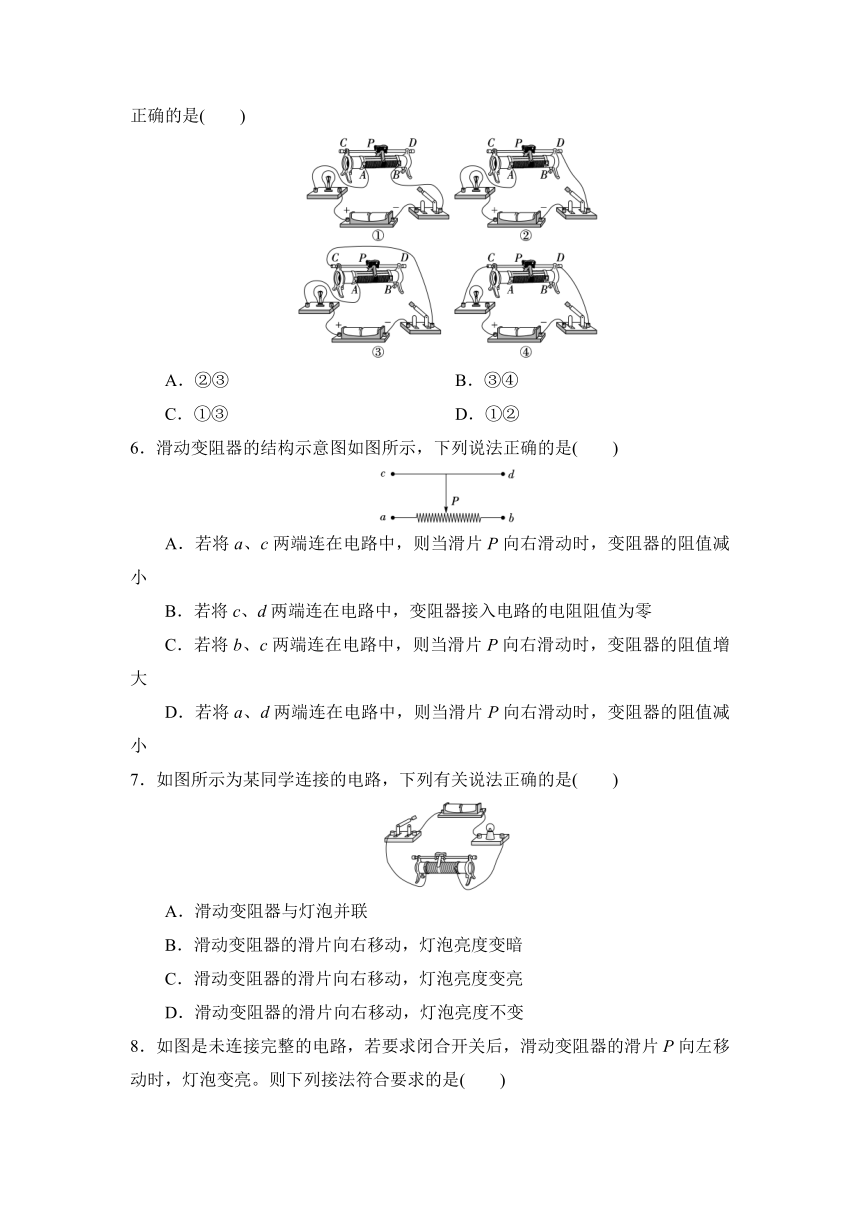

5．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是(　　)
A．②③ B．③④
C．①③ D．①②
6．滑动变阻器的结构示意图如图所示，下列说法正确的是(　　)
A．若将a、c两端连在电路中，则当滑片P向右滑动时，变阻器的阻值减小
B．若将c、d两端连在电路中，变阻器接入电路的电阻阻值为零
C．若将b、c两端连在电路中，则当滑片P向右滑动时，变阻器的阻值增大
D．若将a、d两端连在电路中，则当滑片P向右滑动时，变阻器的阻值减小
7．如图所示为某同学连接的电路，下列有关说法正确的是(　　)
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器的滑片向右移动，灯泡亮度不变
8．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是(　　)
A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D

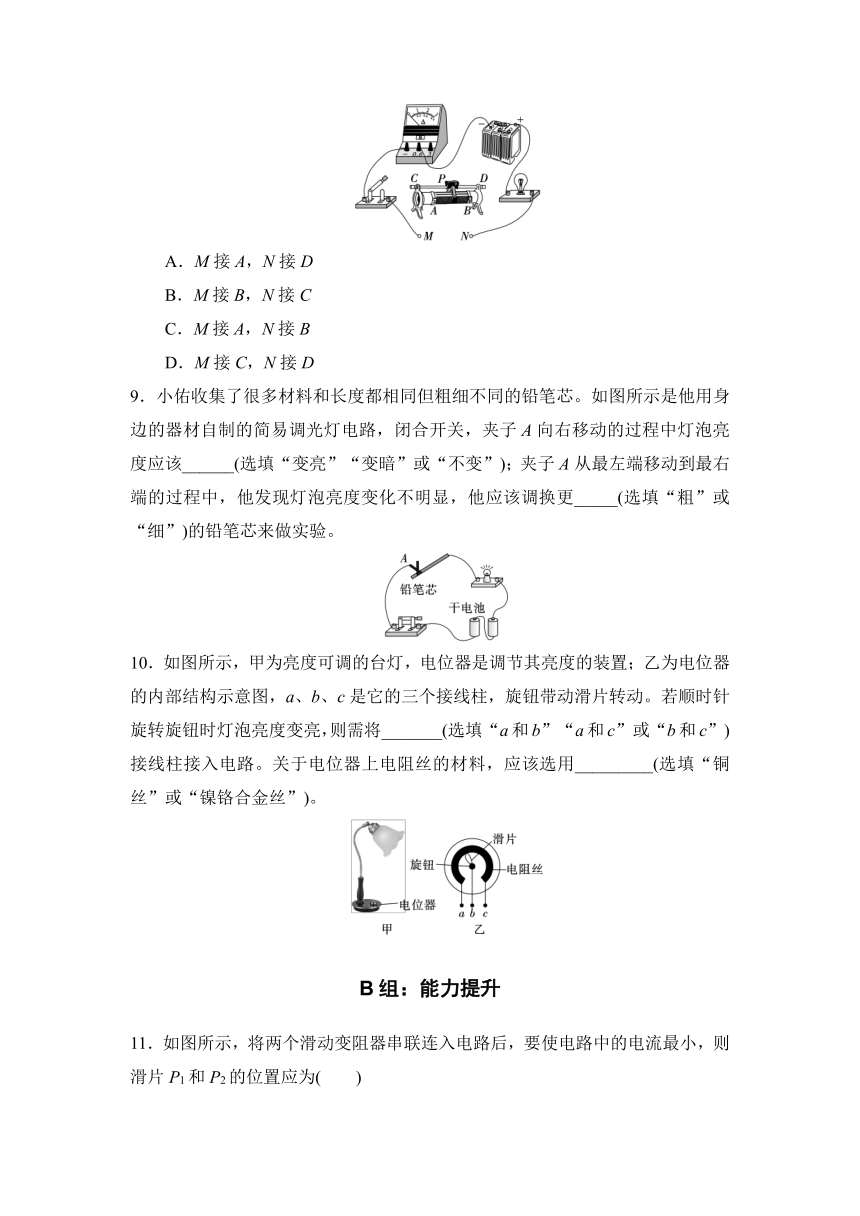

9．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示是他用身边的器材自制的简易调光灯电路，闭合开关，夹子A向右移动的过程中灯泡亮度应该______(选填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_____(选填“粗”或“细”)的铅笔芯来做实验。
10．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡亮度变亮，则需将_______(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用_________(选填“铜丝”或“镍铬合金丝”)。
B组：能力提升
11．如图所示，将两个滑动变阻器串联连入电路后，要使电路中的电流最小，则滑片P1和P2的位置应为(　　)
A．P1、P2都移至最左端
B．P1、P2都移至最右端
C．P1移至最左端，P2移至最右端
D．P1移至最右端，P2移至最左端
12．如图所示为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器与电灯串联接入电路中调节灯泡的亮度，为了使灯泡变亮，下列做法正确的是(　　)
A．连接a和b，顺时针旋动触片
B．连接b和c，逆时针旋动触片
C．连接a和b，逆时针旋动触片
D．连接a和c，顺时针旋动触片
13．如图所示是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是：当油面升高，R______，油量表指针示数______。(均选填“变大”或“变小”或“不变”)
C组：拓展训练
14．如图所示是插入式电阻箱的结构示意图。它的最大电阻值是______Ω，图中A、B两个接线柱之间的电阻值是_____Ω。
15．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电流表示数______(选填“变大”“变小”或“不变”)，灯泡变_____(选填“亮”或“暗”)，电压表示数______(选填“变大”“变小”或“不变”)。
16．如图所示，电路闭合开关后，滑动变阻器的滑片向左移动，下列说法正确的是(　　)
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数不变
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
17．如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡亮度，并可由亮到灭的是(　　)
参考答案
1．B　2.C　3.C　4.A　5.A　6.B　7.D　8.A
9．变亮　细
10．b和c　镍铬合金丝
11．D　12.C
13．变小　变大
14．15　7
15．变大　亮　变大
16．B　17.D
