17.2 欧姆定律 分层训练 2021-2022学年人教版物理九年级全册（含答案）

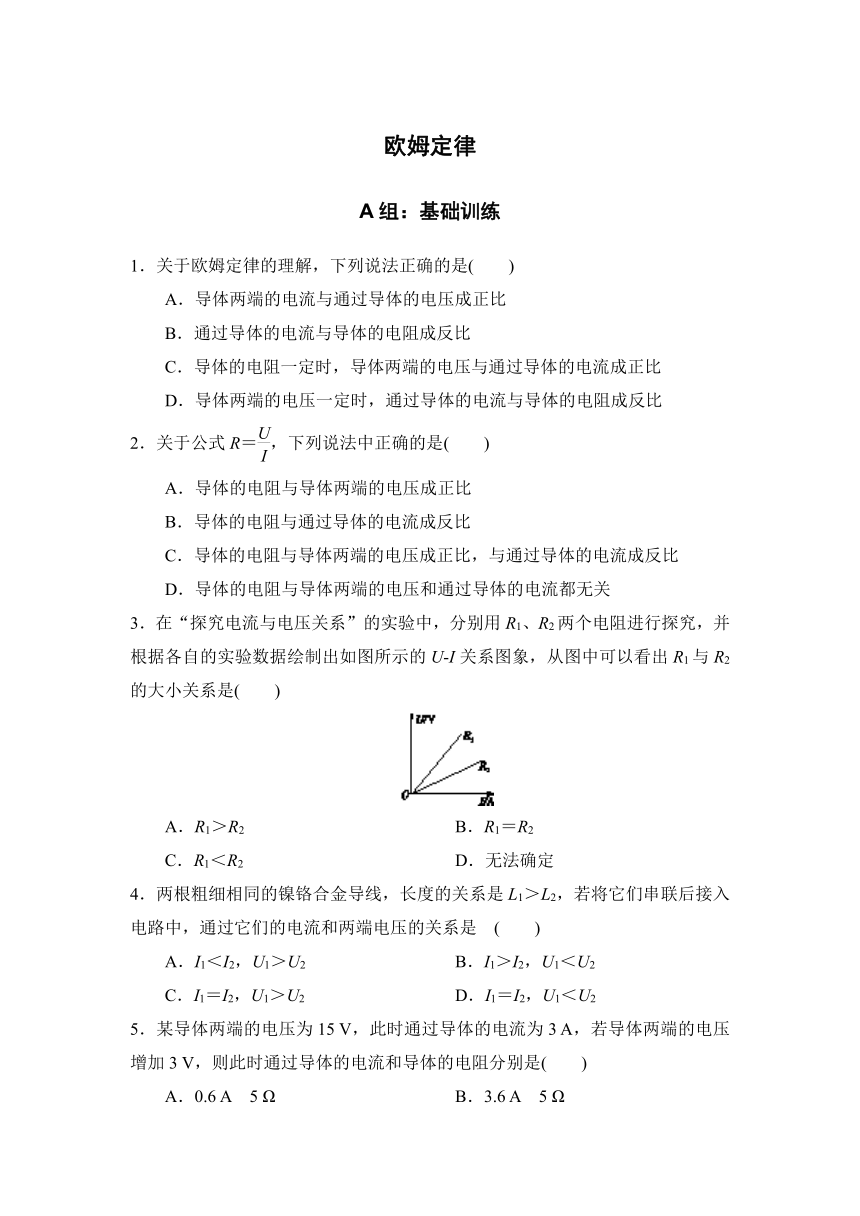

欧姆定律
A组：基础训练
1．关于欧姆定律的理解，下列说法正确的是(　　)
A．导体两端的电流与通过导体的电压成正比
B．通过导体的电流与导体的电阻成反比
C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比
2．关于公式R＝，下列说法中正确的是(　　)
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D．导体的电阻与导体两端的电压和通过导体的电流都无关
3．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U?I关系图象，从图中可以看出R1与R2的大小关系是(　　)
A．R1＞R2 B．R1＝R2
C．R1＜R2 D．无法确定
4．两根粗细相同的镍铬合金导线，长度的关系是L1＞L2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是　(　　)
A．I1＜I2，U1＞U2 B．I1＞I2，U1＜U2
C．I1＝I2，U1＞U2 D．I1＝I2，U1＜U2
5．某导体两端的电压为15 V，此时通过导体的电流为3 A，若导体两端的电压增加3 V，则此时通过导体的电流和导体的电阻分别是(　　)
A．0.6 A　5 Ω B．3.6 A　5 Ω
C．3.6 A　1 Ω D．4 A　6 Ω

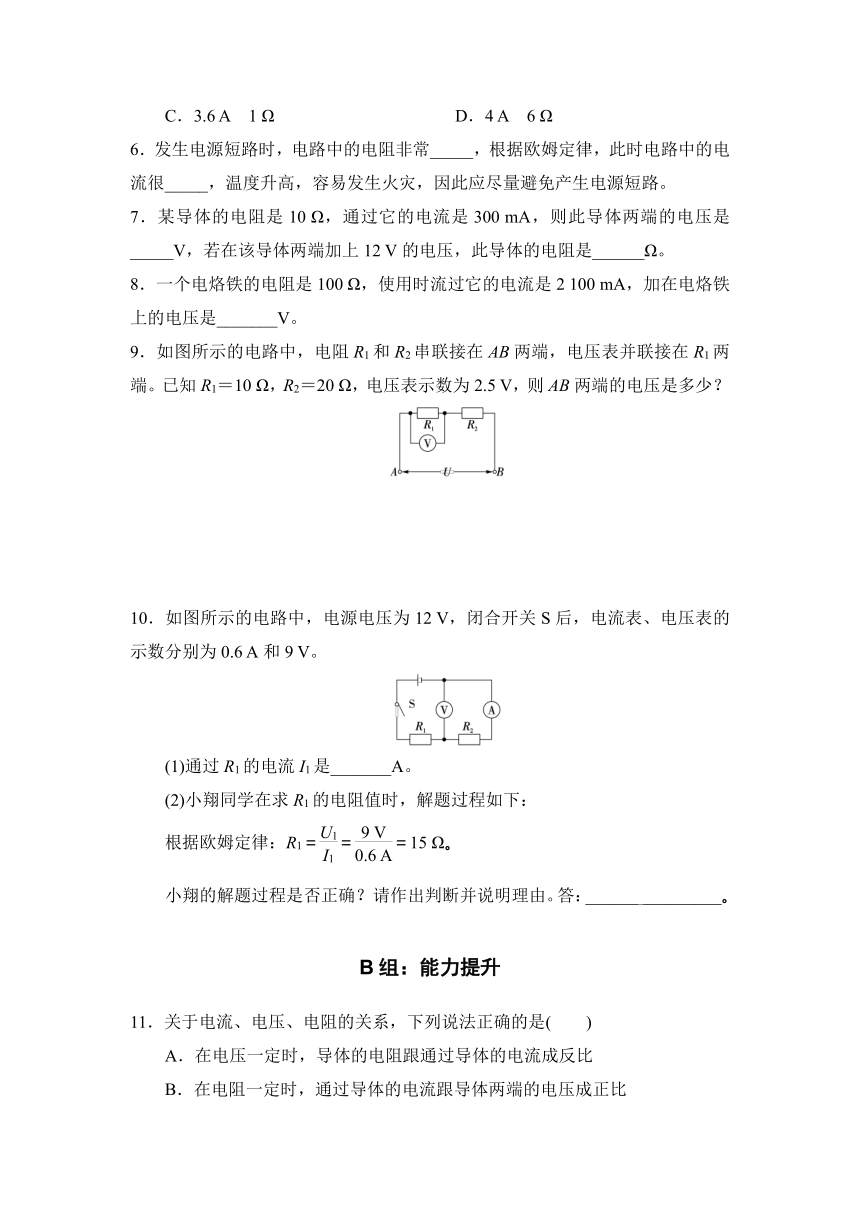

6．发生电源短路时，电路中的电阻非常_____，根据欧姆定律，此时电路中的电流很_____，温度升高，容易发生火灾，因此应尽量避免产生电源短路。
7．某导体的电阻是10 Ω，通过它的电流是300 mA，则此导体两端的电压是_____V，若在该导体两端加上12 V的电压，此导体的电阻是______Ω。
8．一个电烙铁的电阻是100 Ω，使用时流过它的电流是2 100 mA，加在电烙铁上的电压是_______V。
9．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1＝10 Ω，R2＝20 Ω，电压表示数为2.5 V，则AB两端的电压是多少？
10．如图所示的电路中，电源电压为12 V，闭合开关S后，电流表、电压表的示数分别为0.6 A和9 V。
(1)通过R1的电流I1是_______A。
(2)小翔同学在求R1的电阻值时，解题过程如下：
根据欧姆定律：R1＝＝＝15 Ω。
小翔的解题过程是否正确？请作出判断并说明理由。答：________________。
B组：能力提升
11．关于电流、电压、电阻的关系，下列说法正确的是(　　)
A．在电压一定时，导体的电阻跟通过导体的电流成反比
B．在电阻一定时，通过导体的电流跟导体两端的电压成正比
C．在电流一定时，导体的电阻跟导体两端的电压成正比
D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比
12．通过电阻R1、R2的电流随电压变化情况如图所示，则电阻R1与R2的大小关系是(　　)
A．R1＞R2 B．R1＜R2
C．R1＝R2 D．无法确定
13．如图甲所示是某同学探究电流与电压的关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可知(　　)
A．电阻R0两端的电压与通过R0的电流成正比
B．R0的电阻值是10 Ω
C．滑动变阻器R的最大阻值是25 Ω
D．该电路的最大电流为0.7 A
14．当加在某导体两端的电压为5 V时，通过该导体的电流为0.5 A，则该导体的电阻为______Ω；若加在该导体两端的电压增大到12 V，则该导体的电阻为______Ω，此时通过该导体的电流增加了_______A。
15．如图是灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为______Ω。若将它们并联接在电压为2 V的电源两端，电路中的总电流为________A。
16．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是_____Ω，将元件甲接在电压为2 V的电源两端，则流过元件甲的电流是_______A，将元件乙接在电压为2.5 V的电源两端，则流过元件乙的电流是_______A，此时元件乙的电阻是_____Ω。
17．如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3 A；S1、S2都闭合，电流表示数为1.5 A，R1＝40 Ω。求：
(1)电源电压U。
(2)R2的阻值。
C组：拓展训练
18．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向左移动时(　　)
A．灯泡L1亮度不变，灯泡L2变亮
B．电流表示数变小，电压表示数不变
C．电流表、电压表示数均不变
D．电流表示数不变，电压表示数变大
19．一只电阻两端的电压从2 V增加到2.8 V，通过该电阻的电流增加了0.1 A，则该电阻的阻值是(　　)
A．8 Ω B．20 Ω
C．28 Ω D．无法确定
参考答案
1．D　2.D　3.A　4.C　5.B
6．小　大
7．3　10
8．210
9．7.5 V
10．(1)0.6　(2)错误，R1的电压取值错误
11．B　12.B　13.C
14．10　10　0.7
15．20　0.35
16．5　0.4　0.5　5
17．(1)12 V　(2)10 Ω
18．D　19.A
