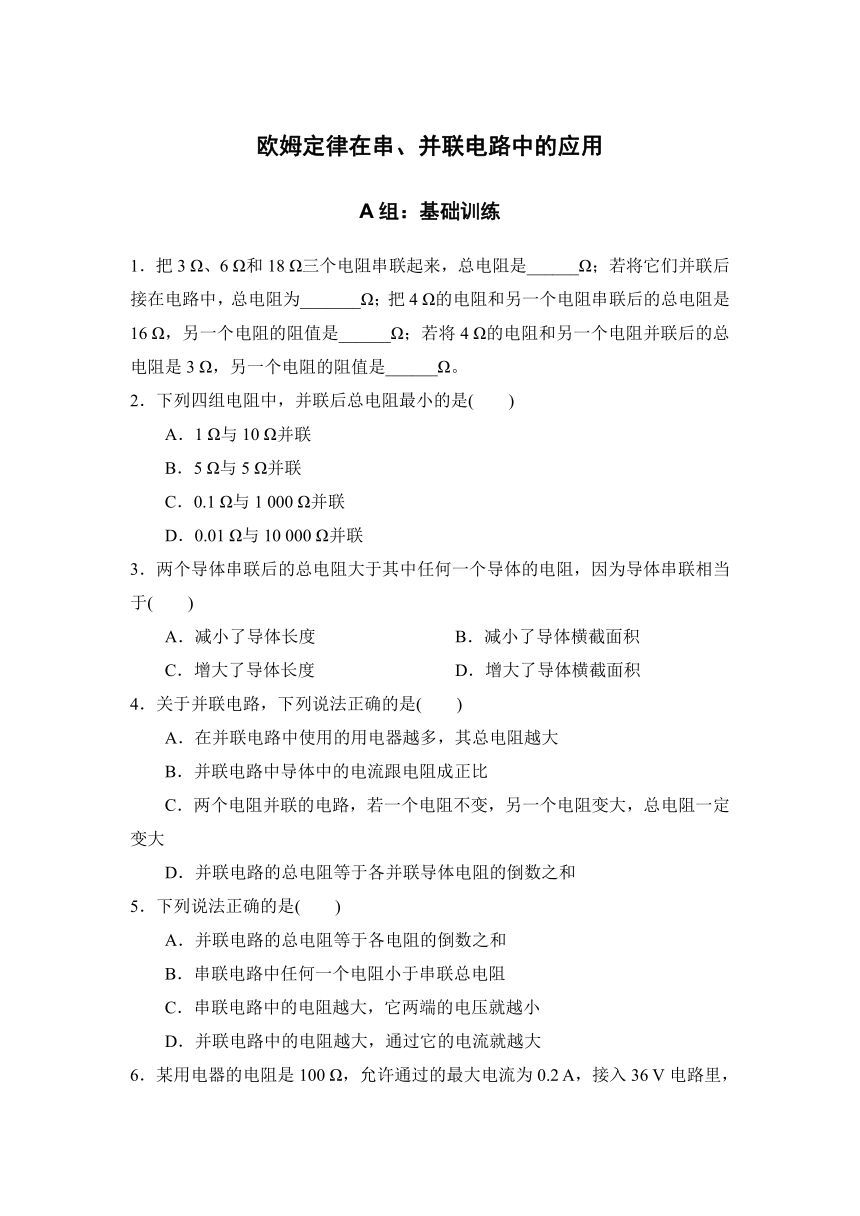

欧姆定律在串、并联电路中的应用
A组:基础训练
1.把3 Ω、6 Ω和18 Ω三个电阻串联起来,总电阻是______Ω;若将它们并联后接在电路中,总电阻为_______Ω;把4 Ω的电阻和另一个电阻串联后的总电阻是16 Ω,另一个电阻的阻值是______Ω;若将4 Ω的电阻和另一个电阻并联后的总电阻是3 Ω,另一个电阻的阻值是______Ω。
2.下列四组电阻中,并联后总电阻最小的是(  )
A.1 Ω与10 Ω并联
B.5 Ω与5 Ω并联
C.0.1 Ω与1 000 Ω并联
D.0.01 Ω与10 000 Ω并联
3.两个导体串联后的总电阻大于其中任何一个导体的电阻,因为导体串联相当于(  )
A.减小了导体长度 B.减小了导体横截面积
C.增大了导体长度 D.增大了导体横截面积
4.关于并联电路,下列说法正确的是(  )
A.在并联电路中使用的用电器越多,其总电阻越大
B.并联电路中导体中的电流跟电阻成正比
C.两个电阻并联的电路,若一个电阻不变,另一个电阻变大,总电阻一定变大
D.并联电路的总电阻等于各并联导体电阻的倒数之和
5.下列说法正确的是(  )
A.并联电路的总电阻等于各电阻的倒数之和
B.串联电路中任何一个电阻小于串联总电阻
C.串联电路中的电阻越大,它两端的电压就越小
D.并联电路中的电阻越大,通过它的电流就越大

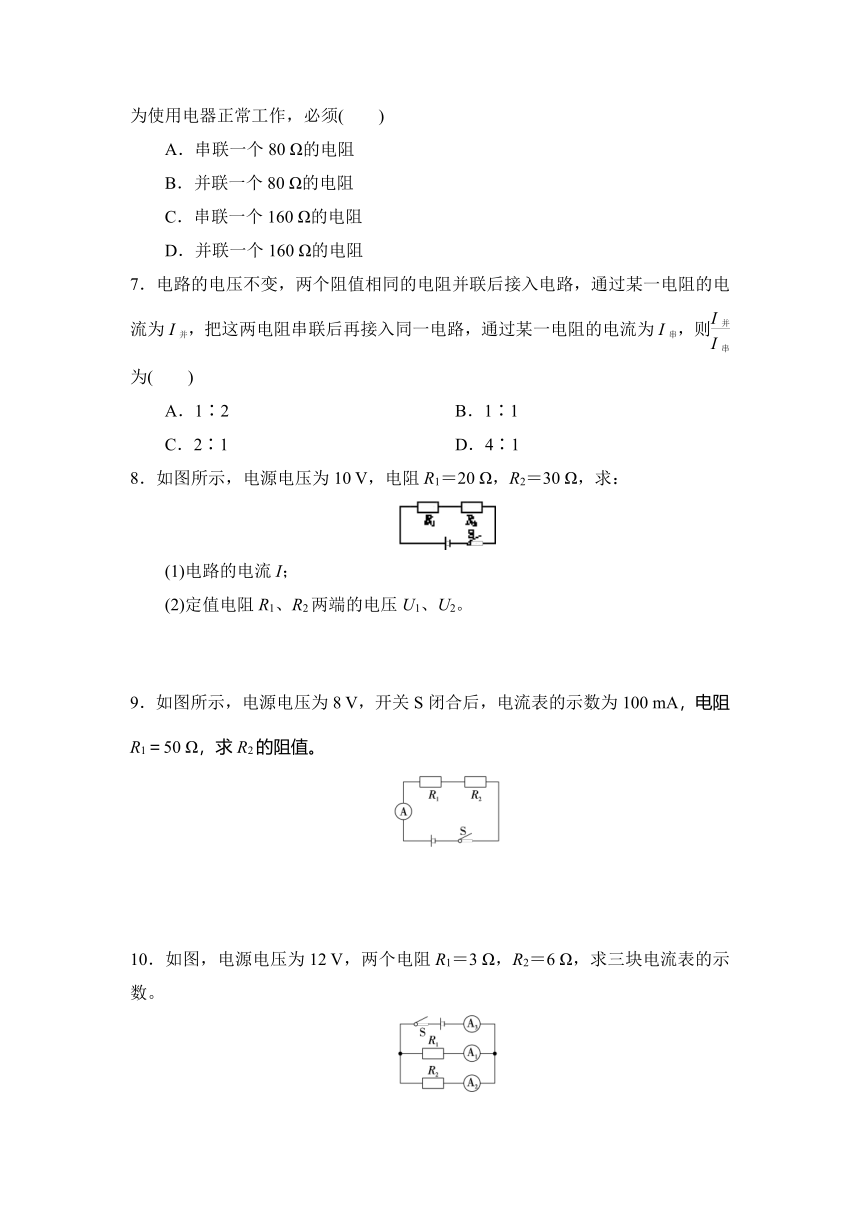

6.某用电器的电阻是100 Ω,允许通过的最大电流为0.2 A,接入36 V电路里,为使用电器正常工作,必须(  )
A.串联一个80 Ω的电阻
B.并联一个80 Ω的电阻
C.串联一个160 Ω的电阻
D.并联一个160 Ω的电阻
7.电路的电压不变,两个阻值相同的电阻并联后接入电路,通过某一电阻的电流为I并,把这两电阻串联后再接入同一电路,通过某一电阻的电流为I串,则为(  )
A.1∶2 B.1∶1
C.2∶1 D.4∶1
8.如图所示,电源电压为10 V,电阻R1=20 Ω,R2=30 Ω,求:
(1)电路的电流I;
(2)定值电阻R1、R2两端的电压U1、U2。
9.如图所示,电源电压为8 V,开关S闭合后,电流表的示数为100 mA,电阻R1=50 Ω,求R2的阻值。
10.如图,电源电压为12 V,两个电阻R1=3 Ω,R2=6 Ω,求三块电流表的示数。
11.如图所示,R1=10 Ω,R2=15 Ω,电流表A的示数是1 A,则:
(1)电压表V的示数是多大?
(2)R1中电流I1和R2中电流I2各是多大?
B组:能力提升
12.修理电器需要一只150 Ω的电阻,但只有电阻值分别为100 Ω、200 Ω、600 Ω的电阻各一只,可代用的办法是(  )
A.把200 Ω的电阻与600 Ω的电阻串联起来
B.把100 Ω的电阻与200 Ω的电阻串联起来
C.把100 Ω的电阻与200 Ω的电阻并联起来
D.把200 Ω的电阻与600 Ω的电阻并联起来
13.如图所示的电路,电源电压恒定,R1=20 Ω,R2=10 Ω,当S1闭合,S2、S3断开时,电流表的示数为0.6 A,电源电压为_____V;当S2闭合,S1、S3断开时,电流表示数为_______A;当S1、S3闭合,S2断开时,电流表示数为_______A。
14.某同学设计了一个利用如图1所示的电路来测量海水的深度,其中R1=2 Ω,是一个定值电阻,R2是一个压敏电阻,它的阻值随所受液体压力F的变化关系如图2所示,电源电压保持6 V不变,将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中,放入海水中保持受力面水平,且只有一个面积为0.02 m2的面承受海水压力。(设海水的密度ρ水=1.0×103 kg/m3,g取10 N/kg)
(1)当电流表示数为0.2 A时,求压敏电阻R2的阻值。
(2)如图2所示,当压敏电阻R2的阻值为20 Ω时,求此时压敏电阻R2所在深度处的海水压强。
(3)若电流的最大测量值为0.6 A,则使用此方法能测出海水的最大深度是多少?
C组:拓展训练
15.某科技小组的同学设计了一种简易的电子拉力计,图甲是其原理图。放在水平地面上的物体A通过硬质弹簧与拉环相连,弹簧上端和金属滑片P固定在一起(弹簧的电阻不计,P与R2接触良好且不计摩擦)。已知物体A的质量为100 kg,定值电阻R1=6 Ω,R2是一根长为6 cm的均匀电阻线(阻值与其长度成正比),其最大阻值为24 Ω,电源电压为6 V,电流表的量程为0~0.6 A,当不拉拉环时,金属滑片P刚好处于a端。已知该弹簧伸长的长度Δl与所受竖直向上的拉力F间的关系如图乙所示,问:
(1)要把电流表的表盘改为拉力计的表盘,则拉力计表盘的零刻度应标在电流表表盘的何处?
(2)闭合开关,当电流表示数为0.6 A时,R2接入电路中的电阻为多少?
(3)在保证电路安全的条件下,物块A对地面的压力范围是多少?(g取10 N/kg)
参考答案
1.27 1.8 12 12
2.D 3.C 4.C 5.B 6.A 7.C
8.(1)0.2 A (2)U1=4 V,U2=6 V
9.30 Ω
10.I1=4 A,I2=2 A,I3=6 A
11.(1)6 V (2)I1=0.6 A,I2=0.4 A
12.D
13.6 0.2 0.9
14.(1)28 Ω (2)2×106 Pa (3)500 m
15.(1)0.2 A处 (2)4 Ω (3)250~1 000 N
